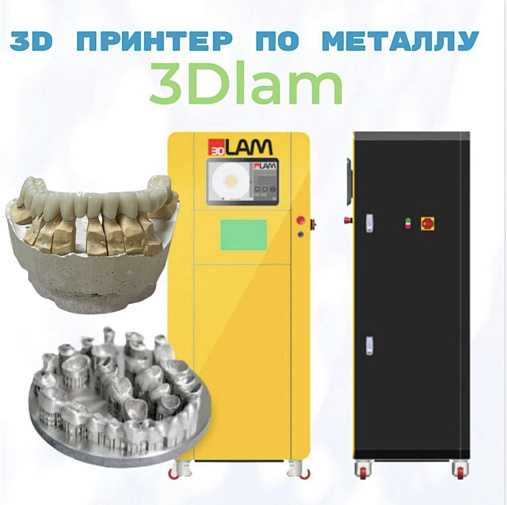

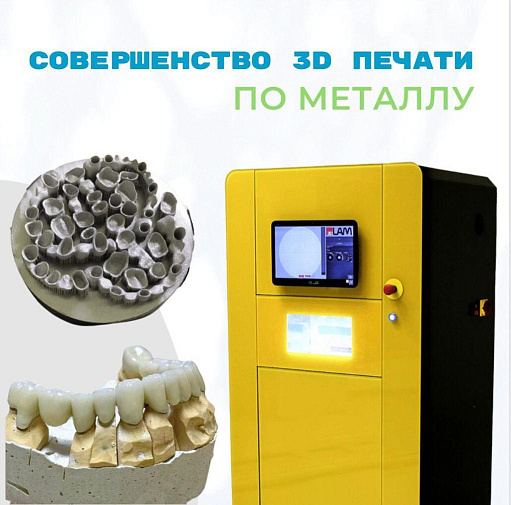

Стоматологический 3Д принтер по металлу 3DLam Mini (CoCr, Ti, Al)

Технология лазерной печати на 3D принтере методом SLM имеет ряд отличных особенностей:

Большие кнопки и графический интерфейс!

​Достаточно больше, даже если вы не сняли перчатки. Вам не нужно ничего набирать. Машина и так знает, что вам нужно. Даже ручки могут становиться больше для удобства эксплуатации.

Особенности 3Д принтера 3DLam по металлу:

3D принтер 3DLam сохранил все самые главные достоинства серии:

• Это обеспечивает однородность и ровность каждого полученного слоя;

• Шариковинтовые передачи это передачи с шариками и винтами – идеальное сочетание для долгосрочной стабильности и точности.

• Вместе с абсолютными энкодерами шариковинтовые передачи обеспечивают равномерную высоту слоя, что важно для достижения точности общего размера детали. Обычно высота слоя составляет от 20 до 90 мкм, в большинстве случаев это - 50 мкм. Очень важно следить за равномерностью слоя во время всего процесса 3D печати, так как это влияет на процесс сварки.

Класс точности C5 - это промышленный стандарт шариковинтовых передач, которые представляют собой прецизионные шлифовальные винты, широко используемые в промышленных металлообрабатывающих центрах.

В стандартной версии 3D принтеров установлены шариковинтовые передачи класса точности C5.

Для тех, кто хочет большего, по запросу мы можем установить шариковинтовые передачи класса точности C3.

Для достижении абсолютных результатов лазерные 3D принтеры по металлу принтеры могут быть оснащены высокоточными оптическими линейками с точностью до 5 мкм, 1 мкм или 0.1 мкм.

Аппарат максимально эффективен в эксплуатации и имеет интуитивное управление, с которым справится даже новичок;

Собственная библиотека.

Вы можете выбрать индивидуальную программу для того, чтобы создать лучшее изделие.

 3D печать кобальт хромом  (Co-Cr) широко применятеся в 2-х совершенно разных областях.

Во-вторых, это авиационная промышленность,

Применение кобальт-хрома в 3D печати для стоматологии

• Основными сложностями при классическом изготовлении изделий из кобальт-хрома для стоматологии являются термические поводки при литье и сложность многостадийного процесса.

• 3D печать кобальт-хромом позволяет получать более точные и качественные изделия  прямо на первой стадии производства. 3D печать кобальт-хромовыми сплавами позволяет организовать полностью цифровое производство коронок и мостов.

• Вы можете получать готовое изделие, в случае каркаса, или изделие под покрытие прямо из цифровой модели. Напечатанному изделию не требуется дополнительная подгонка по слепку, его можно сразу устанавливать пациенту с минимальной подгонкой при установке.

• Таким образом время изготовления стоматологических изделий с применением 3D печати кобальт-хромовыми сплавами может сократить время изготовления  до 1 дня или менее при наличии 3D принтера по металлу по месту лечения.

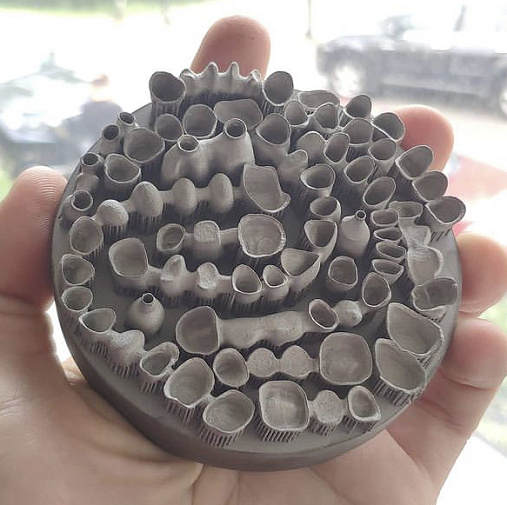

3D печать 72 ед из CoCr методом лазерного спекания на 3DLam

Моделирование Тотала 14 ед. Печать и посадка изделия из чистого CoCr на 3D принтере по металлу 3DLam

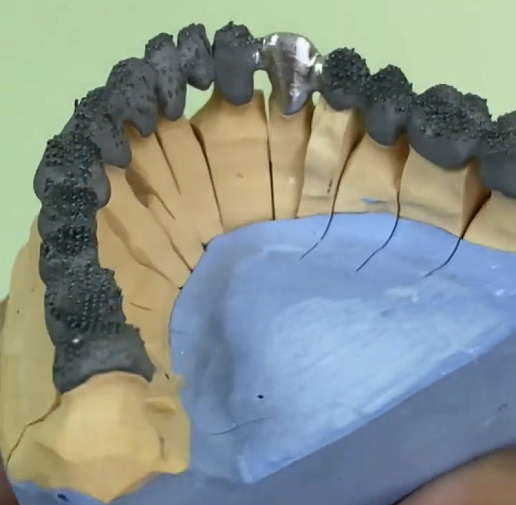

12 ед Каркаса из CoCr на MU all on 4 методом лазерного спекания на 3DLam

Преимущества 3D печати кобальт-хромом

• Кобальт-хромовые сплавы очень вязкие и плохо поддаются лезвийной обработке. При механической обработке кобальт-хромовых заготовок наблюдается высокий износ режущего инструмента, что усложняет процесс производства. Изготовление тонкостенных изделий из кобальт-хрома механической обработкой практически невозможен из-за высокой нагрузке при резании металла.

• При литейном производстве изделий из кобальт-хрома в сплав добавляют легирующие добавки, такие как молибден для лучшей текучести, это может сказаться на физических свойствах сплава и на его биосовместимости.

• 3D печать кобальт-хромом позволяет использовать чистые сплавы без добавок других элементов. Это улучшает качество получаемых деталей и расширяет зону применения данного сплава. Эндопротезы напечатанные на 3D принтере из кобальт-хрома лучше приживаются и имеют меньшую степень отторжения чем отлитые изделия, т.к. обладают более чистым химическим составом сплава. Протезы изготовленные методом 3D печати из кобальт-хрома могут иметь развитую поверхность для лучшего срастания с костными тканями.

• За счет применения аддитивных технологий возможно сократить вес конечного изделия из кобальт-хрома в несколько раз. Вес важен не только в авиационной промышленности, где каждый грамм выливается в дополнительные расходы на горючее, но и в медицинской сфере. Более легкие эндопротезы напечатанные на 3D принтере из кобальт-хрома улучшают качество жизни пациента. Легкий напечатанный из кобальт-хрома эндопротез не изменяет черты лица, и лучше прилегает к костным тканям пациента.

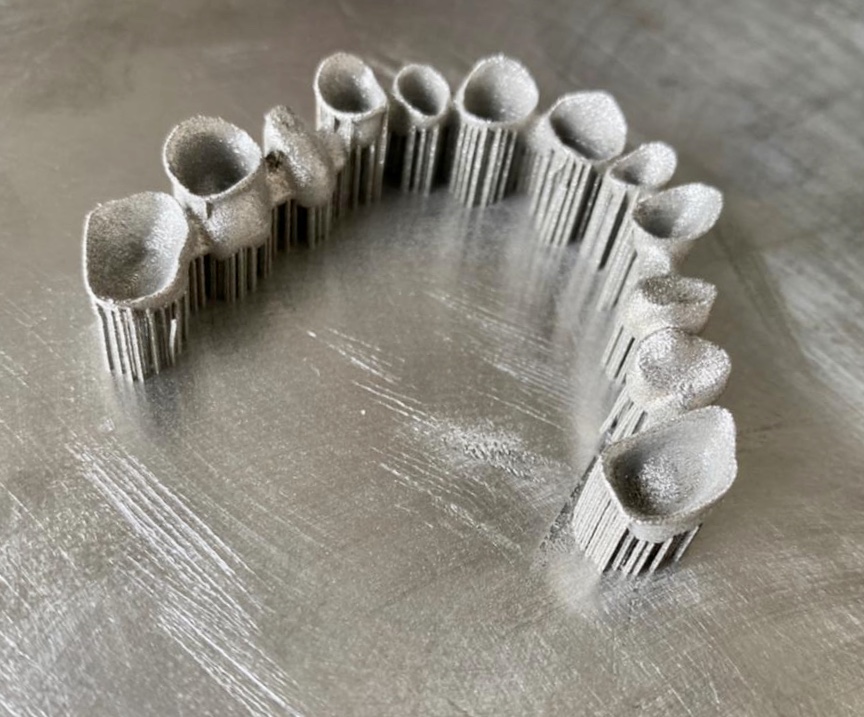

Каркас 14 ед из CoCr методом лазеорного спекания на 3DLam

Шлифовка каркаса 14 ед CoCr

Облицовка каркаса 14 ед CoCr

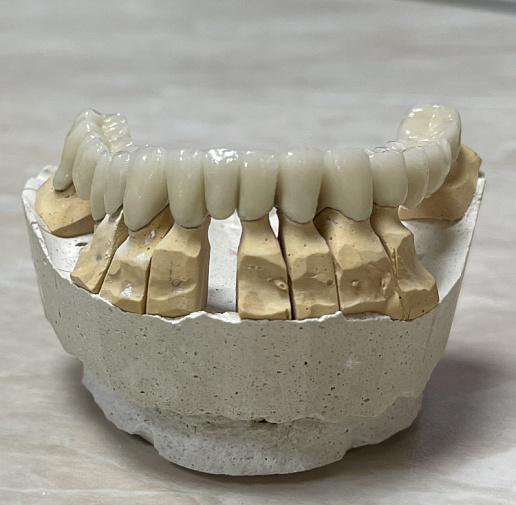

Готовые конструкции из CoCr с облицовкой

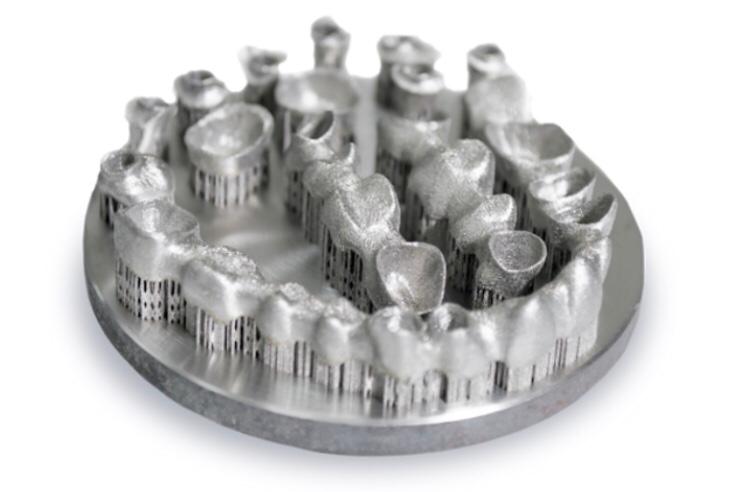

3D Печать 13 ед каркаса из CoCr на принтере 3DLam методом лазерного спекания

Инструменты автоматического исправления ошибок

Загружайте, анализируйте и доводите до совершенства ваши 3D модели. Работайте с различными форматами САПР(CAD) и используйте инструменты автоматического исправления ошибок в модели, чтобы добиваться лучшего результата в краткие сроки. Работайте со сложными деталями, имеющими много поверхностей.

Создание пустотелых деталей и деталей с сетчатым заполнением? Легко!

Сократите время 3D печати и расход порошка всего в пару кликов.

Адаптивное сетчатое заполнение.

Создайте более прочную деталь, сократив время 3D печати, расход металлического порошка и стоимость детали.

Учиться на ошибках необязательно!

Симулируйте процесс 3D печати на компьютере, чтобы еще до начала работы принтера быть уверенным в том, что результат будет безупречным.

Маломасштабное моделирование

Создание файлов PRM на основе выбранного материала и параметров процесса для повышения точности 3D печати.

Обнаружение контакта с рактелем

Выявление возможных сбоев нанесения порошкового слоя, которые могут вызвать повреждение оборудования

Компенсация искажений

Автоматическая коррекция геометрии детали на основе результатов моделирования для достижения желаемой формы при 3D печати.

Симуляция внутренних напряжений

Разработка подходящих термических циклов через графики зависимости температуры от времени для выбранного процесса.

Расчет остаточных напряжений

Точный расчет остаточных напряжений и деформаций, возникающих во время процесса 3D  печати металлом, поможет определить области возможного возникновения ошибок.

Виды работ на 3д принтере для стоматологии:

Стоматологический мир захватывает технология селективного лазерного спекания, благодаря которой вы сможете изготавливать изделия из кобальт-хрома и титана намного быстрее и дешевле:

• цельно-дуговые конструкции с винтовой фиксацией

• каркасы

• культевые вкладки

• ответные части балок условно съемных протезов

• абатменты

• бюгельные системы

Характеристики 3D принтера 3DLam Mini по металлу:

Экономический анализ работы 3D принтера по металлу:

1.     Стоимость порошка ( 25-40 микрон) составляет 18000 рублей. Себестоимость (прямая) изготовления 1 каркаса (2гр изделие + 1 грамм поддержки) = 3*18=54 рубля.

2.     Накладные расходы на производство работы( аргон, электричество и тд) 16 руб\ед

3.     Время изготовления 60 ед – 2 часа. Количество загрузок в день- 4. Количество изготовленных единиц в день – 240.

4.     При заполнении на 60% одной машины ЛСП ( 240*22*0,6) общее количество единиц составит 3168 ( с учетом брака и переделок).

5.     При стоимости лазерного спекания на рынке от 300 рублей, валовая прибыль составит  728 000 рублей.

6.     Окупаемость технологии, при 60% загрузке составит менее 10 месяцев.

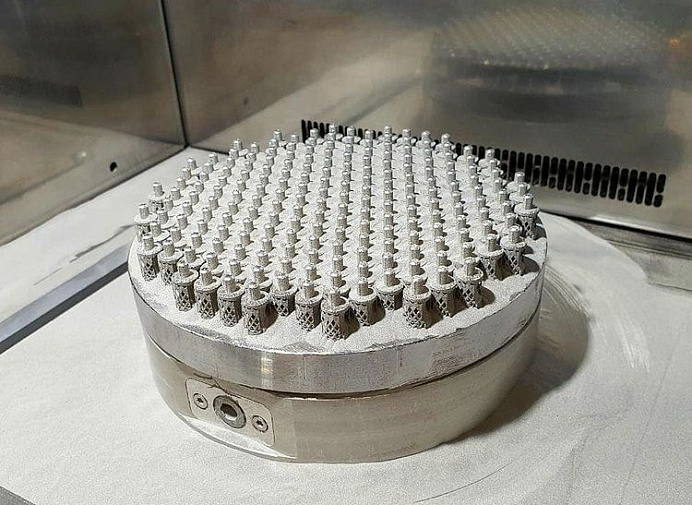

Пример изготовления 86 единиц из Co-Cr за 5 ч 20 мин

Себестоимость 1 ед - 30-40 руб

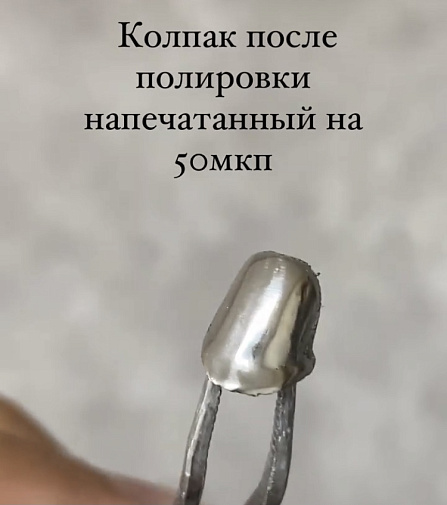

Чистка 1 колпачка длится около 20 сек

Нанесение керамики

Видео изготовления каркасов из CoCr методом SLM печати

Комплектность 3D принтера 3DLam mini по металлу:

• Аппарат лазерного спекания.

• Программное обеспечение

Дополнительно:

• Специальная печь для снятия напряжения протяженных конструкций.

• 5 столиков для спекания изделий.
• Баллон для аргона.
• Пуско- наладочные работы оборудования.
• Обучение персонала работе с оборудованием.
• Программное обеспечение с доп функциями на все виды работ для стоматологии

Металлические порошки это основа будущей детали

От качества металлического порошка для 3D печать зависят физические свойства будущей детали, ее качество и успешность всего процесса выращивания. Основные сплавы, применяемые для 3D печати металлом:

1. Нержавеющие стали

2. Жаропрочные стали

3. Титан

4. Кобальт-хромовые сплавы

5. Алюминиевые сплавы

Реже для 3Д печати металлом применяются сплавы драгоценных металлов или высокопрочные и специальные сплавы на основе:

1. Золота

2. Меди

3. Вольфрама

4. Тантала

Особенности материалов для 3Д печати металлом

Порошки металлов для 3D печати должны обладать следующими характеристикам идля получения оптимальных результатов:

• Иметь стабильный фракционный состав.

• Иметь сферическую форму частиц.

• Обладать высокой чистотой сплава.

Фракционный состав порошков для 3D печати металлом

• Для обеспечения стабильного процесса спекания порошки для 3D печати должны иметь стабильный фракционный состав в заданном допуске. Размер частиц используемых порошков зависит от толщины слоя, используемого материала, мощности и размера фокуса лазера. Размер частиц влияет на внешний вид детали, максимальную детализацию и скорость выращивания.

• 25-45 мкм - это наиболее часто встречающийся размерный ряд порошков для 3D печати, он позволяет достичь оптимальной детализации и скорости печати

• 10-25 мкм - порошки металлов такой фракции применяются при использовании тугоплавких сплавов и ювелирных деталей для получения большей детализации.

• 30-70 мкм - применяется для достижения большей скорости печати на большой толщине слоя. Эти порошки, как правило, требуют большей мощности лазерного излучения.

Сферические порошки для 3D печати металлом

Форма частиц порошка оказывает большое влияние на качество получаемых изделий методом 3D печати металлом. От формы зависит поведение порошка при нанесении слоя, склонность к слеживанию и образованию комков и насыпная плотность порошка. Сферические порошки обладают высокой текучестью

Гарантия на лазер 3 года. Сервис. Обучение!

Топ Дентис – официальный дилер 3D принтеров 3DLAM в России.

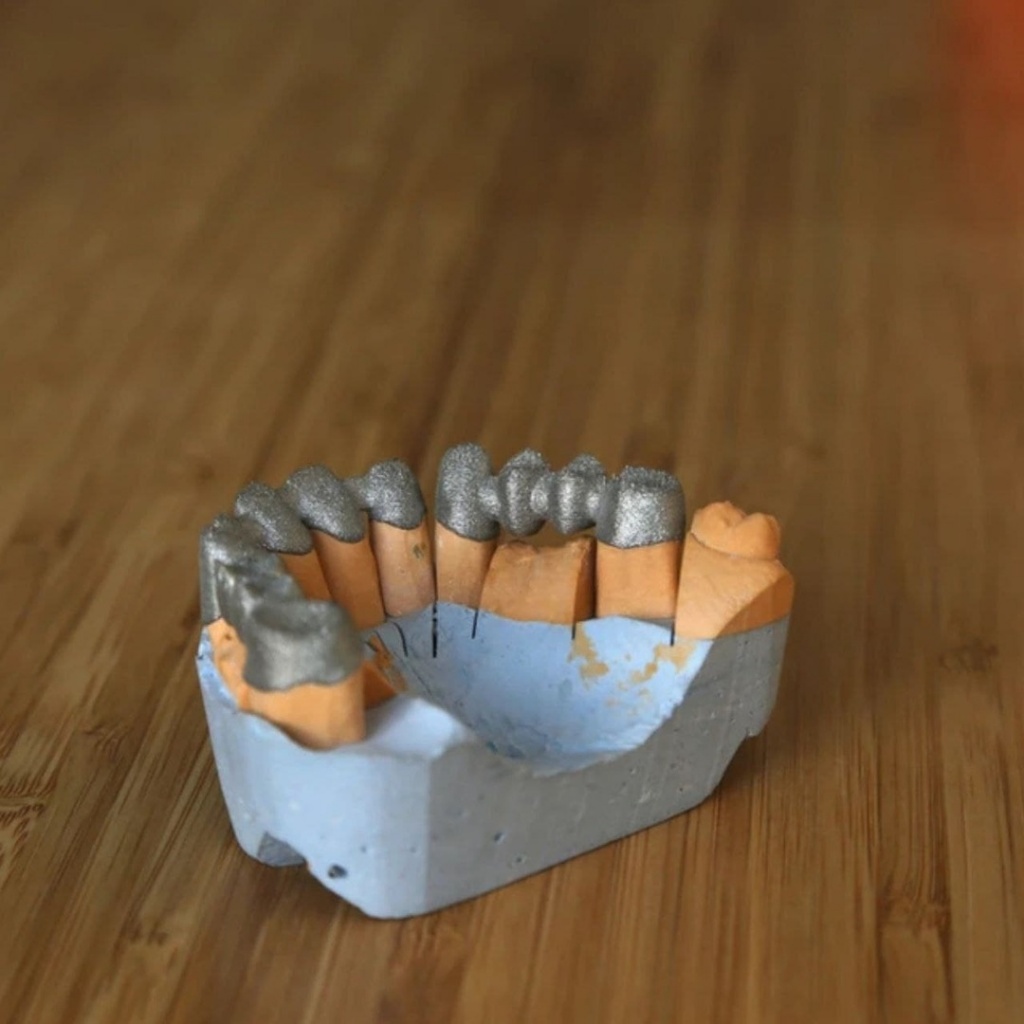

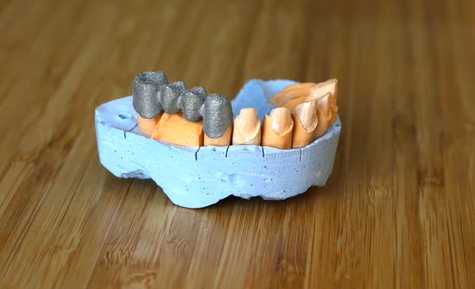

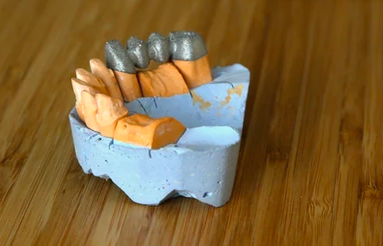

Сканирование. 3D печать CoCr. Посадка на модель!

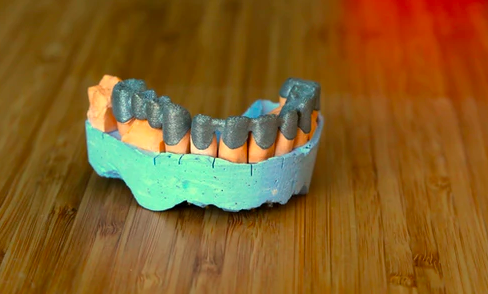

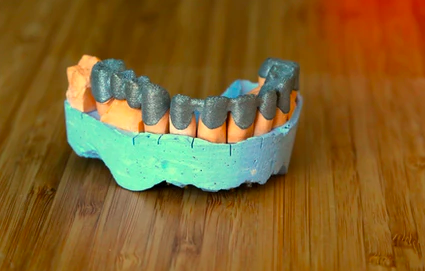

Готовая работа: 2 челюсти, 27 ед из CoCr на 3D принтере по металлу 3Dlam

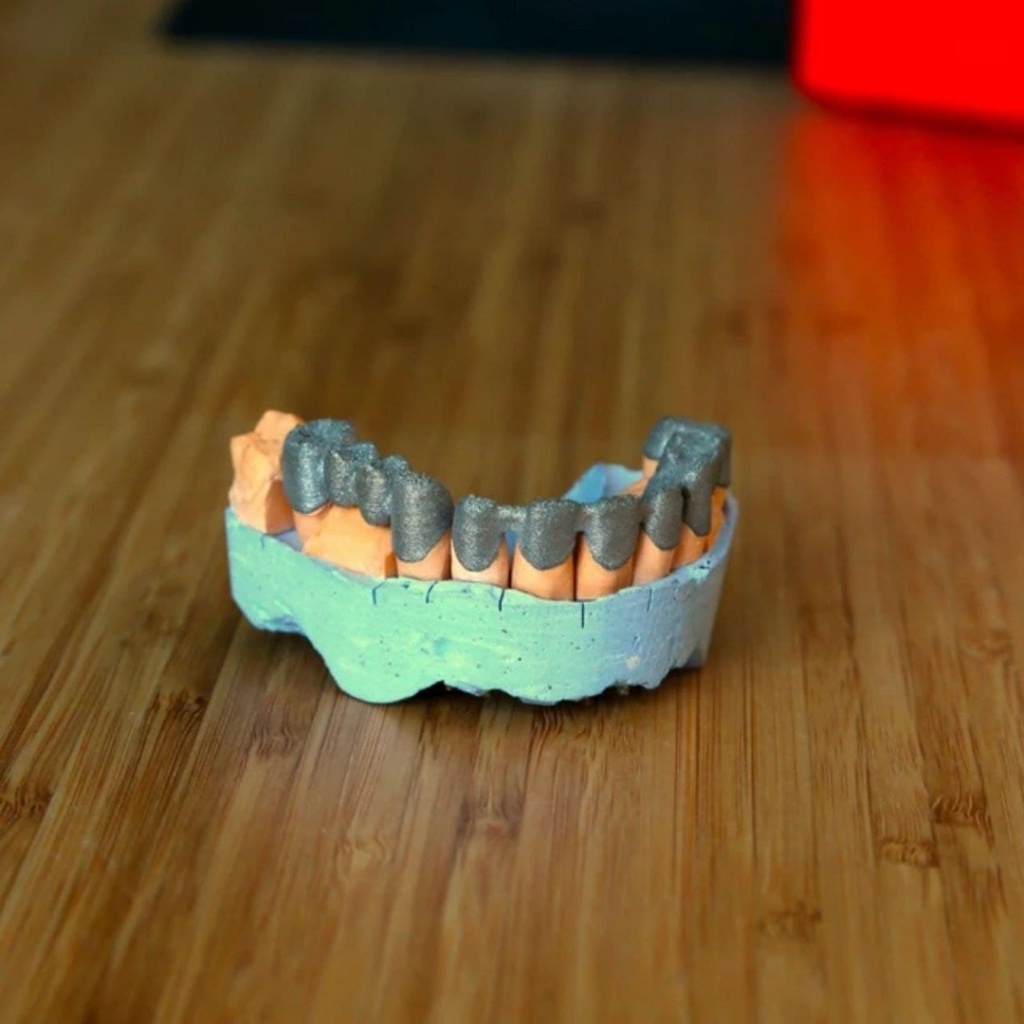

3D печать из CoCr
