I-Max Touch 3D (9*8) дентальный томограф

Owandy I-Max Touch 3D — комбинированная система для панорамной диагностики и конусно-лучевой томографии. Коммерческое обозначение FOV 9 × 8 см соответствует техническому объёму 9,3 × 8,3 см, достаточному для обеих зубных дуг, области имплантации и большинства общеcтоматологических задач.

Аппарат использует один плоскопанельный CsI-датчик для PAN и 3D и управляется с сенсорной панели. Цефалостат является дополнительным модулем; базовая конфигурация выполняет 2D- и 3D-исследования.

Назначение и диагностический профиль

Owandy I-Max Touch 3D — комбинированная система для панорамной диагностики и конусно-лучевой томографии. Коммерческое обозначение FOV 9 × 8 см соответствует техническому объёму 9,3 × 8,3 см, достаточному для обеих зубных дуг, области имплантации и большинства общеcтоматологических задач.

Аппарат использует один плоскопанельный CsI-датчик для PAN и 3D и управляется с сенсорной панели. Цефалостат является дополнительным модулем; базовая конфигурация выполняет 2D- и 3D-исследования.

Режимы исследования и клинический выбор

КЛКТ формирует объём 9,3 × 8,3 см с изотропным вокселем 92 мкм. Полный вращательный цикл занимает 20 секунд, а фактическая импульсная экспозиция — 8 секунд. Эти значения описывают разные части одного исследования и не должны подменять друг друга.

Стандартная панорама выполняется за 13,8 секунды. При установленном сканирующем цефалостате время исследования составляет 4,5–15 секунд в зависимости от длины и типа проекции.

Выбор 3D-протокола под клиническую задачу

Для Owandy I-Max Touch 3D размер поля и режим качества выбирают до исследования. Максимальный FOV 9,3 × 8,3 см используют, когда требуется единый пространственный обзор нескольких анатомических областей; локальный объём выбирают для ограниченной зоны. Такой подход уменьшает количество данных вне диагностического интереса и упрощает последующий анализ.

Минимальный размер вокселя 92 мкм применяют только тогда, когда клинический вопрос требует повышенной детализации. Для обзорного планирования более крупный воксель может быть рациональнее: реконструкция выполняется быстрее, файл занимает меньше места, а требования к вычислительной мощности рабочей станции снижаются. Окончательный выбор протокола остаётся за врачом.

Если исследование планируется для передачи другому специалисту, до экспозиции согласуют требуемый охват, ориентацию и формат экспорта. Это особенно важно для хирургического шаблона, ортодонтического анализа и междисциплинарного консилиума: отсутствующую анатомическую область нельзя достроить программной обработкой после завершения сканирования, даже при использовании дополнительных реконструктивных и аналитических модулей.

92 мкм и плоскопанельный CsI-датчик

Изотропный воксель 92 мкм обеспечивает одинаковый масштаб по трём осям. CsI-сцинтиллятор повышает эффективность регистрации рентгеновского излучения.

Детализация подходит для имплантационного планирования, хирургии и локальной оценки; диагностическая ценность зависит от неподвижности и корректного позиционирования.

Импульсная 3D-экспозиция

Во время 20-секундного оборота излучение подаётся импульсами суммарно в течение 8 секунд. Генератор работает в диапазоне 60–86 кВ и 6–12 мА.

Разделение времени вращения и фактической экспозиции помогает корректно сравнивать аппарат с системами, где указывается только один из этих параметров.

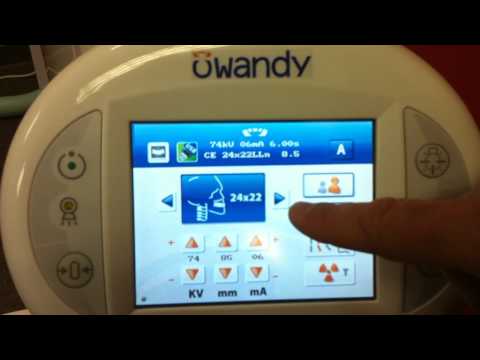

Сенсорная панель управления

Цветной сенсорный экран у аппарата используется для выбора программы, типа пациента и параметров исследования. Оператор контролирует настройки непосредственно во время позиционирования.

Пошаговый интерфейс сокращает перемещения между пациентом и рабочей станцией, но запуск экспозиции выполняется из защищённой зоны.

Панорамные и дополнительные программы

Доступны стандартная и детская панорама, сегментированные программы, Bitewing, ВНЧС и исследования пазух. 3D-объём используется для имплантации и хирургического планирования.

При добавлении CEPH-модуля система выполняет латеральные и фронтальные ортодонтические проекции; состав программ зависит от лицензии.

Позиционирование и работа с пациентом

Две лазерные направляющие, височные фиксаторы, прикусной блок и лобная опора помогают выровнять среднесагиттальную и горизонтальную плоскости. Электрическая колонна регулирует высоту.

Открытая конструкция обеспечивает доступ пациентам стоя, сидя и в инвалидном кресле. Перед 3D-циклом оператор особенно тщательно проверяет неподвижность, поскольку полный оборот занимает 20 секунд.

Дозовая оптимизация и контроль качества

Размер поля и параметры экспозиции адаптируются к выбранной программе, а импульсный режим ограничивает фактическое время излучения. Детская панорама использует уменьшенную область.

Для локальной задачи врач выбирает минимально достаточное исследование; полноформатный объём не используется автоматически для каждого пациента.

Программное обеспечение и цифровой обмен

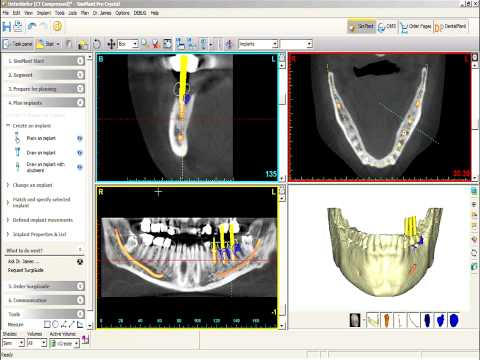

QuickVision 3D предназначена для получения и анализа объёмных данных, MPR, панорамной реконструкции, измерений, разметки нижнечелюстного канала и виртуального размещения имплантатов.

DICOM 3.0 и локальная сеть используются для обмена с архивом и рабочими местами. Число лицензий, имплантационная библиотека, экспорт и совместимость с клинической системой фиксируются отдельно.

Монтаж, размещение и оснащение кабинета

Базовой системе требуется зона порядка 1300 × 1200 мм, а исполнению с цефалостатом — до 2000 × 1450 мм в зависимости от ориентации. Масса составляет 161 кг без CEPH и 186 кг с модулем.

Высота аппарата достигает 2450 мм. До поставки проверяют высоту помещения, питание, маршруты кабелей, рабочую станцию, ИБП, защищённую зону и сервисный доступ.

Практический рабочий процесс

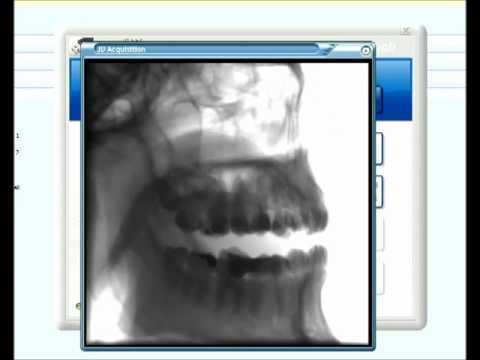

Оператор выбирает программу на сенсорной панели, устанавливает пациента по лазерам и опорам, проверяет положение и запускает экспозицию. После реконструкции врач анализирует исходные срезы в QuickVision 3D.

I-Max Touch 3D является предыдущим поколением и не должен описываться функциями I-Max 3D Pro или I-Max 3D XPRO. Для покупки бывшего в эксплуатации аппарата особенно важны версия ПО, состояние датчика и доступность сервиса.

Контроль качества и воспроизводимость исследований

Качество результата определяется не только детектором и программной обработкой. Оператор снимает металлические предметы из области головы и шеи, выбирает подходящую опору, выравнивает анатомические плоскости и проверяет, что пациент способен сохранять неподвижность. Перед завершением процедуры оцениваются охват, резкость и наличие артефактов движения.

Для стабильной работы Owandy I-Max Touch 3D клинике полезно закрепить стандартные протоколы по типам исследований, правила именования и хранения файлов, порядок резервного копирования и контроль качества монитора. Обучение операторов, периодические технические проверки и документированный сервис помогают получать сопоставимые исследования и предотвращать повторные экспозиции по организационным причинам.

Для каких клиник подходит Owandy I-Max Touch 3D

• клиникам, которым нужны панорамная диагностика и КЛКТ на одном аппарате;
• имплантологическим и хирургическим кабинетам с полноарховым потоком;
• практикам, которым достаточен FOV 9,3 × 8,3 см без ЛОР-объёмов;
• эндодонтическим кабинетам, использующим детализацию 92 мкм;
• семейным стоматологиям с детскими программами;
• ортодонтическим клиникам при добавлении CEPH-модуля;
• организациям с DICOM-архивом и QuickVision 3D;
• кабинетам, где можно разместить аппарат высотой до 2450 мм.
