Аксиограф zebris JMA-Optic

zebris JMA-Optic — цифровая лицевая дуга и система для бесконтактной регистрации индивидуальных движений нижней челюсти. Аппарат применяется для функциональной диагностики, анализа окклюзии, оценки движений в области височно-нижнечелюстного сустава и передачи данных в цифровой рабочий процесс.

Система объединяет цифровую аксиографию, регистрацию межчелюстных соотношений, 3D-анализ движений и интеграцию с CAD/CAM. Полученные данные помогают врачу планировать лечение с учётом индивидуальной функции пациента, а зуботехнической лаборатории — проектировать реставрации, протезы и окклюзионные шины на основе объективных измерений.

Преимущества zebris JMA-Optic

• Бесконтактная оптическая регистрация движений нижней челюсти.
• Запись индивидуальных траекторий движения пациента.
• Анализ открывания, закрывания, протрузии и боковых движений.
• Регистрация положения верхней и нижней челюсти.
• Оценка траекторий движения суставных головок.
• Цифровая альтернатива традиционной механической лицевой дуге.
• Передача функциональных данных в виртуальный артикулятор.
• Совмещение аксиографии с внутриротовыми, лицевыми и CBCT-сканами.
• Интеграция с цифровым рабочим процессом клиники и лаборатории.
• Планирование реставраций с учётом реальных движений пациента.
• Снижение количества ручных измерений и последующих коррекций.

Преимущества по сравнению с традиционными системами

• Бесконтактная регистрация: повышает комфорт пациента и упрощает проведение измерений.
• Оптическая технология: позволяет фиксировать движения без механического отслеживания траекторий.
• Частота записи до 60 Гц: обеспечивает детальную регистрацию динамических движений.
• Точность до ±0,05 мм в области окклюзии: помогает точнее анализировать контакты и уменьшать объём коррекции конструкций.
• Диапазон измерения ROM 15 мм: обеспечивает регистрацию функциональных перемещений в заданном диапазоне.
• Динамический анализ окклюзии: позволяет оценивать контакты не только при смыкании, но и во время движения челюсти.
• Экспорт цифровых данных: сокращает ручной перенос параметров между клиникой и лабораторией.
• Совмещение с цифровыми сканами: помогает объединить функциональные и анатомические данные пациента.
• Цифровое проектирование шин: позволяет учитывать индивидуальные движения при изготовлении конструкции.
• Продолжительность измерения около 15 минут: делает систему удобной для включения в стандартный клинический приём.

Основные модули

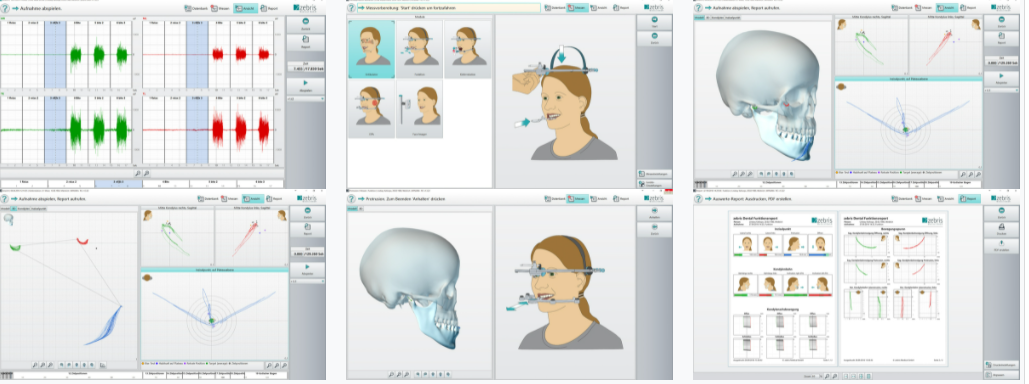

3D-анализ движений нижней челюсти

• Визуализация траекторий движения в трёхмерном пространстве.
• Анализ открывания, закрывания, протрузии и боковых движений.
• Помогает врачу объективно оценить функциональное состояние зубочелюстной системы.

Jaw Relation

• Регистрация привычного, центрального и терапевтического положения челюсти.
• Определение индивидуального межчелюстного соотношения.
• Помогает точнее планировать протезирование и функциональное лечение.

EPA — электронный анализ положения

• Анализ положения и движения суставных головок.
• Сравнение различных положений нижней челюсти.
• Даёт врачу дополнительную информацию о функции ВНЧС.

Function and Digital Occlusion

• Совмещение движений нижней челюсти с цифровыми моделями зубных рядов.
• Анализ окклюзионных контактов в статике и динамике.
• Позволяет учитывать функциональные движения при проектировании реставраций.

Digital Occlusion — цифровой анализ окклюзии

• Визуализация окклюзионных контактов.
• Определение ранних и перегруженных контактов.
• Помогает проводить более точную коррекцию окклюзии.

CMDfact® Interactor

• Анализ функционального пространства движений нижней челюсти.
• Оценка особенностей движения при функциональной диагностике.
• Может использоваться при нарушениях окклюзии и дисфункции ВНЧС.

EMG — электромиографический анализ

• Регистрация активности жевательных мышц с помощью поверхностных электродов.
• Синхронный анализ мышечной активности и движений нижней челюсти.
• Помогает оценить мышечный баланс и нейромышечное положение челюсти.

Дополнительные функции

Relax & Bite

• Анализ положения нижней челюсти при расслаблении и смыкании зубов.
• Оценка мышечного напряжения и функционального положения челюсти.

Therapeutic Bite Position

• Определение терапевтического положения нижней челюсти.
• Использование данных о движениях, положении суставов и мышечной активности.
• Помогает планировать функциональное лечение и окклюзионную коррекцию.

zebris Bite Optimizer

• Коррекция нежелательных пересечений цифровых моделей.
• Оптимизация данных внутриротового сканирования.
• Упрощает подготовку цифровых моделей к дальнейшему проектированию.

Splint Designer

• Проектирование релаксационных и позиционирующих окклюзионных шин.
• Учёт индивидуальных движений и межчелюстных соотношений.
• Подготовка данных для 3D-печати или фрезерования.

Attachment Designer

• Создание индивидуального параокклюзионного крепления для датчика.
• Подготовка крепления к цифровому производству.
• Ускоряет подготовку системы к измерению.

Soft Tissue Morphing

• Оценка мягких тканей лица при различных положениях челюсти.
• Анализ влияния лечения на профиль и эстетику лица.
• Полезно при комплексном функционально-эстетическом планировании.

Интеграция с CAD/CAM

• Совмещение данных аксиографии с внутриротовыми сканами.
• Использование лицевых сканов и поверхностных данных CBCT.
• Передача функциональной информации во внешние CAD-системы.
• Объединение клинического и лабораторного этапов в одном цифровом протоколе.

Преимущества для врача

• Объективная функциональная диагностика.
• Индивидуальное планирование протезирования и окклюзионной коррекции.
• Контроль движений нижней челюсти в режиме реального времени.
• Выявление функциональных нарушений и преждевременных контактов.
• Снижение риска перегрузки реставраций и ВНЧС.
• Сокращение количества коррекций готовых конструкций.
• Наглядная демонстрация результатов пациенту.

Преимущества для зуботехнической лаборатории

• Получение индивидуальных параметров движений пациента.
• Настройка виртуального артикулятора по цифровым данным.
• Проектирование реставраций с учётом динамической окклюзии.
• Создание функциональных окклюзионных шин.
• Снижение риска несоответствия конструкции клинической ситуации.
• Передача данных в цифровые системы CAD/CAM.

Технические характеристики

• Тип оборудования: цифровая лицевая дуга и система аксиографии.
• Модель: zebris JMA-Optic.
• Принцип измерения: бесконтактная оптическая триангуляция.
• Измеряемые параметры: движения нижней челюсти, траектории суставных головок, положение челюстей и окклюзионные контакты.
• Максимальная частота регистрации: до 60 Гц.
• Точность измерения в области окклюзии: ±0,05 мм по осям X, Y и Z.
• Диапазон измерения ROM: 15 мм.
• Размер измерительного блока: 222 × 60 × 250 мм.
• Масса измерительного блока: 208 г.
• Размер датчика нижней челюсти: 67 × 15 × 45 мм.
• Масса датчика: 15 г.
• Питание: 5 В DC, 2,5 Вт.
• Батарея датчика: литиевый элемент CR1632.
• Время работы датчика: около 5 дней при активной регистрации.
• Время работы в режиме ожидания: около 17 месяцев.
• Подключение: USB или Wi‑Fi в зависимости от версии оборудования.
• Программное обеспечение: WINJAW+.
• Экспорт данных: цифровые форматы и XML для CAD/CAM.
• Измерение: около 15 минут в стандартном рабочем процессе.
• Производитель: zebris Medical GmbH, Германия.

Области применения

• Функциональная диагностика.
• Гнатологическое обследование.
• Протезирование.
• Планирование окклюзионных реставраций.
• Изготовление релаксационных и позиционирующих шин.
• Диагностика нарушений функции ВНЧС.
• Цифровое проектирование зубных конструкций.
• Передача функциональных данных в зуботехническую лабораторию.

Примечание: состав программных модулей и доступность отдельных функций зависят от версии оборудования, лицензии WINJAW+ и выбранной комплектации. Система является диагностическим инструментом; результаты измерений необходимо интерпретировать с учётом клинической ситуации.
