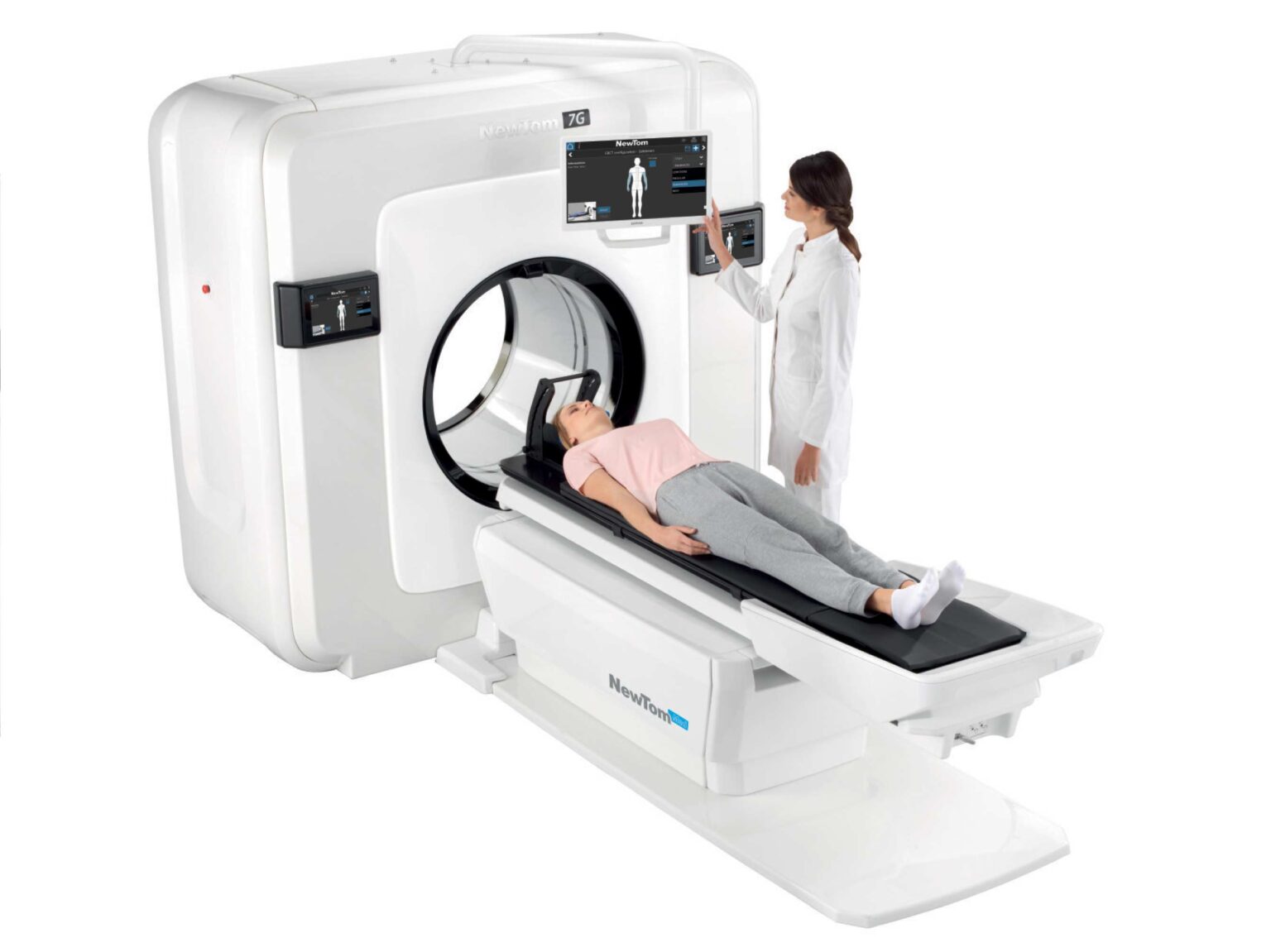

NewTom 7G дентальный 3D томограф

NewTom 7G — низкодозовый конусно-лучевой компьютерный томограф с технологией Dual Energy для стоматологии, челюстно-лицевой хирургии, ортопедии, оториноларингологии и общей рентгенологии. Аппарат предназначен для получения высокодетализированных 3D-изображений костных тканей и микроструктур, а также для статических и динамических 2D-исследований.

Обзор томографа NewTom 7G

NewTom 7G сочетает высокое разрешение, широкий выбор полей обзора и моторизованный стол пациента. Система позволяет исследовать зубочелюстную область, ВНЧС, ЛОР-органы, позвоночник, плечо, тазобедренный сустав, верхние и нижние конечности.

Производитель NewTom

NewTom — итальянский бренд диагностических рентгенологических систем, входящий в Cefla Medical Equipment. Производитель разрабатывает оборудование и программное обеспечение для стоматологической, медицинской и ветеринарной рентгенологии.

В 1996 году NewTom выпустил NewTom 9000 — первый серийный аппарат CBCT для клинического применения в стоматологии. С тех пор производитель развивает конусно-лучевую томографию, низкодозовые протоколы, адаптивные поля обзора и технологии обработки 2D- и 3D-изображений.

История модели NewTom 7G

NewTom 7G был представлен в 2020 году как первый аппарат NewTom класса Multi-Scan Body CBCT. Модель продолжила развитие систем NewTom с открытым гентри и положением пациента лёжа, но расширила область применения КЛКТ с зубочелюстной и челюстно-лицевой диагностики на позвоночник, плечо, тазобедренный сустав и конечности.

Серия 7G создавалась для многопрофильной лучевой диагностики: один аппарат должен был объединить стоматологические, ЛОР- и ортопедические исследования, локальную детализацию от 90 мкм и протяжённые многообъёмные протоколы. В актуальном поколении возможности системы дополнены Dual Energy.

NewTom 7G — CBCT-томограф 3D для стоматологии, ортопедии и ЛОР

В аппарате реализованы конусно-лучевая компьютерная томография, статическая рентгенография Ray2D, динамическое исследование CineX и функция позиционирования Cine-Scout. Разрешение от 90 мкм позволяет детально исследовать микроструктуры кости, внутреннее ухо и небольшие суставные повреждения.

Адаптивные поля обзора охватывают области от 4 × 4 см до протяжённых многообъёмных исследований. Подтверждённые расширенные FOV достигают 29 × 56 и 17 × 62 см; поперечный охват до 40 см предусмотрен для исследования таза.

Технические характеристики

• Разрешение от 90 мкм для детального анализа костных микроструктур, внутреннего уха и микропереломов.
• Адаптивные FOV от 4 × 4 см; расширенные многообъёмные исследования до 29 × 56 и 17 × 62 см.
• Протокол ECO Low Dose: сканирование от 7,2 секунды, время излучения от 1,4 секунды.
• Технология SafeBeam автоматически адаптирует экспозицию к телосложению пациента и выбранной области.
• Dual Energy уменьшает металлические артефакты и позволяет получать виртуальные монохроматические изображения.
• Моторизованный стол перемещается по трём осям и выдерживает общую нагрузку до 215 кг.
• Гентри с апертурой 77 см облегчает позиционирование и снижает дискомфорт пациента.

Dual Energy

Dual Energy использует два уровня энергии для получения двух наборов изображений одной анатомической области. Взвешенное объединение сочетает низкий шум высокоэнергетического изображения с высокой контрастностью низкоэнергетического набора.

Виртуальные монохроматические изображения помогают уменьшать артефакты от имплантатов, протезов и систем остеосинтеза. Программное обеспечение также поддерживает полуавтоматическую сегментацию и цветовое кодирование материалов.

Чем NewTom 7G отличается от обычных стоматологических КЛКТ

Большинство стоматологических КЛКТ рассчитано на исследование пациента стоя или сидя и ограничено зубочелюстной областью. NewTom 7G относится к классу Multi-Scan Body и предназначен для многопрофильного диагностического кабинета.

• Исследует не только зубочелюстную область, но также ЛОР-органы, позвоночник, плечо, тазобедренный сустав и конечности.
• Пациент располагается на моторизованном столе лёжа на спине, животе или боку; отдельные исследования выполняются сидя.
• Минимальный FOV 4 × 4 см сочетается с расширенными областями до 29 × 56 и 17 × 62 см.
• CineX позволяет анализировать движущиеся структуры и подвижность суставов, а Cine-Scout помогает контролировать позиционирование.
• Dual Energy расширяет возможности различения тканей и уменьшения артефактов от металлических конструкций.
• Стол выдерживает общую нагрузку до 215 кг, а открытый гентри имеет апертуру 77 см.
• Стоматология, челюстно-лицевая хирургия, ЛОР, ортопедия и общая рентгенология объединены на одной платформе.

Для врачей — выгода

• Высокая детализация и коррекция артефактов помогают получать информативные изображения в сложных клинических случаях.
• Выбор FOV и четырёх 3D-протоколов позволяет подбирать соотношение разрешения, времени и дозы под задачу.
• NNT поддерживает мультипланарный анализ, трёхмерный рендеринг, подготовку отчётов и планирование лечения.
• Ray2D, CineX и Cine-Scout дополняют объёмную диагностику статическими проекциями и оценкой движения суставов.

Направления применения

• Стоматология и челюстно-лицевая хирургия: имплантология, эндодонтия, пародонтология, ортодонтия, ВНЧС, травмы и послеоперационный контроль.
• Ортопедия: позвоночник, плечевой и тазобедренный суставы, колено, мелкие суставы, верхние и нижние конечности.
• Оториноларингология: околоносовые пазухи, внутреннее ухо и верхние дыхательные пути.
• Общая рентгенология: статические 2D-проекции, объёмные исследования и динамическая оценка суставов.
• Педиатрия и травматология: адаптивные FOV, низкодозовые протоколы и исследование пациента лёжа.

Для пациентов — выгода

• ECO Low Dose сокращает дозовую нагрузку до 80% относительно протокола Best Quality для сопоставимого исследования.
• SafeBeam автоматически адаптирует параметры излучения к телосложению взрослого или ребёнка.
• Минимальное время 3D-сканирования 7,2 секунды уменьшает период, в течение которого необходимо сохранять неподвижность.
• Открытый гентри, положение лёжа, видеокамера и интерком повышают комфорт и позволяют оператору контролировать исследование.

Принцип действия

Конусообразный рентгеновский пучок проходит через выбранную область и регистрируется плоскопанельным детектором. За частичный или полный оборот до 360° система получает исходные проекции и формирует трёхмерный объём с изотропным вокселем.

Высокочастотный генератор постоянного потенциала с вращающимся анодом развивает мощность до 20 кВт. Анодное напряжение регулируется от 70 до 120 кВ, ток — от 5 до 120 мА; используются фокусные пятна 0,3 и 0,6 мм.

Виды диагностики с использованием NewTom 7G

В стоматологии томографические данные используются для планирования имплантации, оценки положения зубов и корней, исследования ВНЧС, подготовки хирургических вмешательств и послеоперационного контроля. Sharp 2D формирует панорамные и телерентгенографические изображения без отдельного механического цефалостата.

В ортопедии NewTom 7G применяется для исследования суставов, позвоночника и конечностей, выявления переломов и контроля остеосинтеза. Функция eXtra FOV автоматически объединяет от двух до четырёх последовательных объёмов при перемещении стола.

В оториноларингологии система помогает исследовать пазухи, внутреннее ухо и дыхательные пути. Для анализа суставной подвижности CineX записывает серию 2D-проекций движущейся анатомической структуры.

Преимущества низкодозовых исследований

Для каждого FOV доступны протоколы Low Dose, Regular, Enhanced и Best Quality. Режим ECO Low Dose подходит для детских программ, контрольных исследований и ситуаций, в которых максимальная детализация мелких структур не требуется.

Импульсное излучение активирует рентгеновскую трубку только в необходимые моменты, а коллимация Beam Limited ограничивает облучение выбранной зоной. Перед исследованием врач определяет минимально достаточный FOV и протокол по клиническому показанию.

Позиционирование пациента

Моторизованный стол позволяет проводить исследования лёжа на спине, животе, правом или левом боку, головой или ногами к гентри. Верхние конечности можно сканировать в положении сидя; задний доступ предусмотрен для отдельных исследований пациентов в инвалидном кресле.

Три лазерные направляющие, четыре Scout View для 3D и точное перемещение стола по трём осям помогают совместить FOV с областью интереса. Алгоритм коррекции движения компенсирует смещения и вращения пациента.

ПО NNT, Di.V.A. и Easy Check

NewTom NNT предназначено для получения, просмотра, обработки и передачи 2D- и 3D-исследований. В программе доступны мультипланарный анализ, трёхмерный рендеринг, специализированные представления, отчёты и сохранение пользовательских протоколов.

DICOM 3.0 обеспечивает подключение к RIS/PACS и поддерживает Print, Storage Commitment, структурированные отчёты, Worklist/MPPS и Query/Retrieve. Дополнительные модули позволяют выполнять сегментацию, экспорт STL и объединение КЛКТ с оптическими сканами.

Di.V.A. собирает статистику использования аппарата для планирования загрузки и обслуживания. Easy Check предназначен для удалённого технического мониторинга и сервисной поддержки.

Комплектация

NewTom 7G выпускается в нескольких вариантах оснащения. Итоговый состав аппаратных компонентов, полей обзора, программных лицензий и сервисов необходимо перечислить в спецификации договора поставки.

Базовое оснащение системы

• сканирующий блок NewTom 7G с открытым гентри и плоскопанельным детектором;
• трёхкоординатный моторизованный стол пациента с мягким складным матрасом;
• три лазерные направляющие и система предварительного позиционирования Scout View;
• мягкий подголовник, фиксирующие ремни и штатные рентгенопрозрачные элементы позиционирования;
• видеокамера и интерком для наблюдения за пациентом и голосовой связи;
• программное обеспечение NewTom NNT для получения, просмотра и обработки 2D- и 3D-исследований;
• подключение LAN/Ethernet и поддержка DICOM 3.0, TWAIN и VDDS.

Варианты исполнения

• Body — конфигурация для исследований головы, шеи, позвоночника, суставов и конечностей с базовым набором FOV;
• Body Plus — конфигурация с увеличенным диаметром поля обзора до 29 см и расширенными протоколами для крупных анатомических областей;
• две или четыре встроенные сенсорные консоли 10″ с размещением спереди, сзади, справа или слева;
• наборы специальных рентгенопрозрачных опор и фиксаторов под выбранные анатомические области.

Дополнительные опции

• Dual Energy с двухэнергетическими протоколами и специализированными инструментами обработки;
• eXtra FOV для автоматического объединения двух–четырёх последовательных объёмов;
• Cine-Scout Pack с монитором и педалью для управления исследованием у аппарата;
• 22-дюймовый сенсорный монитор и дополнительные консоли управления;
• модули сегментации, экспорта STL, RealGUIDE и совмещения КЛКТ с оптическими сканами;
• дополнительные рабочие места NewTom NNT, сервер хранения и расширенная RIS/PACS-интеграция;
• сервисы удалённого мониторинга Di.V.A. и Easy Check.

Документы и услуги поставщика

• регистрационное удостоверение Росздравнадзора и инструкция по эксплуатации;
• договор поставки с юридическим лицом;
• монтаж и пусконаладочные работы;
• обучение врача и ассистента;
• гарантийное и послегарантийное сервисное сопровождение.

Требования к кабинету

Производитель указывает минимальный размер помещения 5000 × 4000 мм с боковым сервисным доступом. Сканирующий блок имеет размеры до 2050 × 1070 × 2083 мм, стол — 2200 × 888 × 895 мм, масса установленной системы с опциями достигает 1050 кг.

До заказа необходимо проверить несущую способность перекрытия, радиационную защиту, путь заноса компонентов, питание 230 В и сетевую инфраструктуру. Монтажный проект составляется под выбранную версию Body или Body Plus и согласованный набор опций.

Для каких клиник подходит NewTom 7G

NewTom 7G предназначен не для обычного стоматологического кабинета, а для клиники или диагностического центра, которому требуется широкий междисциплинарный профиль и высокая загрузка.

• многопрофильные диагностические центры с направлениями стоматологии, ЛОР, ортопедии и общей рентгенологии;
• челюстно-лицевые и ортопедические клиники, которым нужны локальные и протяжённые исследования на одной системе;
• центры травматологии и послеоперационного наблюдения, работающие с пациентами, которым сложно сохранять положение стоя;
• учреждения с RIS/PACS, DICOM-архивом и несколькими диагностическими рабочими местами;
• клиники, планирующие исследования ВНЧС и других суставов в статике и движении;
• центры, которым необходимы педиатрические, низкодозовые и высокодетализированные протоколы;
• учреждения, располагающие кабинетом не менее 5 × 4 м и подготовленным основанием под систему массой до 1050 кг.

Для преимущественно стоматологической диагностики с небольшим потоком целесообразно сравнить NewTom 7G с более компактными КЛКТ. Возможности 7G раскрываются при регулярных исследованиях разных анатомических областей.
