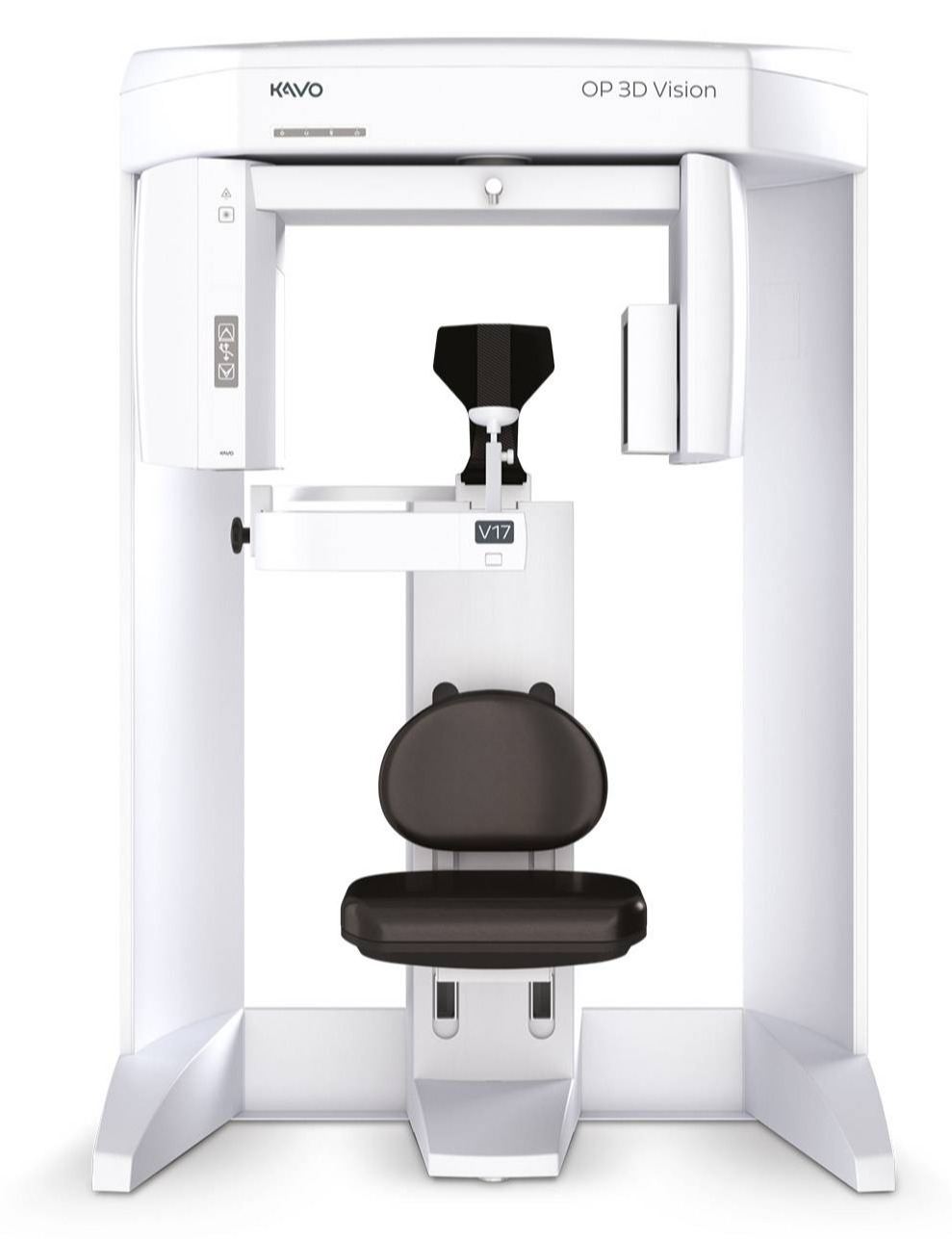

OP 3D Vision V8 дентальный 3D томограф, (8*8)

DEXIS OP 3D Vision V8, FOV 8 × 8 см — цифровая экстраоральная рентгеновская система, выполняющая конусно-лучевую компьютерную томографию. Имплантология, хирургия, эндодонтия и диагностика обеих зубных дуг. Возможности аппарата разделены на установленные функции и дополнительные опции, которые должны быть перечислены в спецификации поставки.

Модель рассчитана на последовательный цифровой рабочий процесс: выбор клинической программы, позиционирование пациента, получение изображения, диагностический анализ и передача результата в архив клиники. Оператор выбирает минимально достаточное исследование по показанию.

Назначение и диагностический профиль

Диагностический профиль OP 3D Vision V8: Имплантология, хирургия, эндодонтия и диагностика обеих зубных дуг. Выбор программы строится от клинического вопроса: обзорное 2D-исследование используют для первичной оценки, объёмное — когда требуется анализ анатомии в трёх плоскостях, а CEPH — для ортодонтических проекций.

Аппарат рассчитан на плановую загрузку рентгенологического кабинета. Для воспроизводимого результата важны подготовка пациента, удаление металлических предметов из области исследования, точное центрирование и выбор протокола, соответствующего размеру зоны интереса.

Диагностические режимы

Установленные режимы визуализации: 3D. Панорамная съёмка: Нет; КЛКТ: Да; телерентгенография: Нет.

Панорамные программы применяются для обзорной оценки зубных рядов, прикуса и смежных областей. КЛКТ используется, когда врачу требуется пространственная информация; CEPH предназначена для ортодонтических проекций и анализа роста.

FOV и выбор объёма исследования

Максимальный FOV составляет 8 × 8 см, минимальный — 8 × 8 см. Доступные области: 8 × 8 см. Полный объём выбирают для комплексной оценки, локальный — для ограниченной зоны интереса.

Минимальный воксель 200 мкм применяют при необходимости повышенной детализации. Для обзорных задач более крупный воксель уменьшает размер файла и время реконструкции. Отсутствующую анатомическую область нельзя восстановить программно после экспозиции.

Время и качество 3D-сканирования

Подтверждённый диапазон времени 3D-сканирования: 8,5 с–26,9 с. Если минимальное и максимальное значения совпадают, аппарат использует фиксированный цикл для указанной конфигурации.

Короткий протокол уменьшает риск артефактов движения, а высокодетализированный режим предъявляет более строгие требования к фиксации. Режим выбирают по клинической задаче, а не только по минимальной продолжительности.

FOV 8 × 8 см

Фиксированный объём предназначен для обеих зубных дуг и имплантологии.

В OP 3D Vision V8 эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

Положение сидя

Стабильное кресло помогает удерживать пациента во время вращения.

В OP 3D Vision V8 эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

Quick Scan

Быстрый протокол уменьшает риск артефактов движения.

В OP 3D Vision V8 эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

MAR

Алгоритм снижает артефакты рядом с металлическими конструкциями.

В OP 3D Vision V8 эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

Scout View

Предварительные проекции помогают центрировать фиксированный объём.

В OP 3D Vision V8 эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

120 кВ

Генератор обеспечивает проходимость плотных анатомических областей.

В OP 3D Vision V8 эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

Invivo / Tx STUDIO

ПО поддерживает MPR, имплантацию и хирургическое планирование.

В OP 3D Vision V8 эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

Доступ для кресла-коляски

Сидячая геометрия облегчает обследование маломобильных пациентов.

В OP 3D Vision V8 эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

Панорамные и дополнительные программы

Отдельная панорамная 2D-экспозиция не предусмотрена. Панорамоподобное изображение при необходимости формируется программной реконструкцией из объёма КЛКТ и не заменяет самостоятельный PAN-протокол.

Сегментированные и специализированные проекции ограничивают изображение областью интереса. Набор программ должен соответствовать установленной лицензии и не переносится автоматически между похожими модификациями семейства.

Телерентгенография

Цефалостат в конфигурации не установлен, поэтому телерентгенографические проекции не выполняются. Возможность последующей модернизации оценивается отдельно по аппаратному исполнению.

Если клинике необходим регулярный ТРГ-поток, отсутствие установленного модуля учитывают при сравнении конфигураций и расчёте полной стоимости диагностического проекта.

Позиционирование и работа с пациентом

Пациент располагается сидя; подбородочная и лобная опоры стабилизируют голову во время вращения.

Конструкция допускает обследование пациента в инвалидном кресле. Предусмотренные положения пациента: сидя; в инвалидном кресле. Перед экспозицией снимают металлические предметы и проверяют неподвижность.

Дозовая оптимизация и контроль качества

Для контроля качества и дозовой оптимизации предусмотрены: низкодозовый режим, подавление металлических артефактов.

Доза оптимизируется выбором программы, области и уровня качества. Низкодозовый режим применяется к подходящим клиническим задачам и не заменяет стандартный или высокодетализированный протокол, когда их информативность необходима.

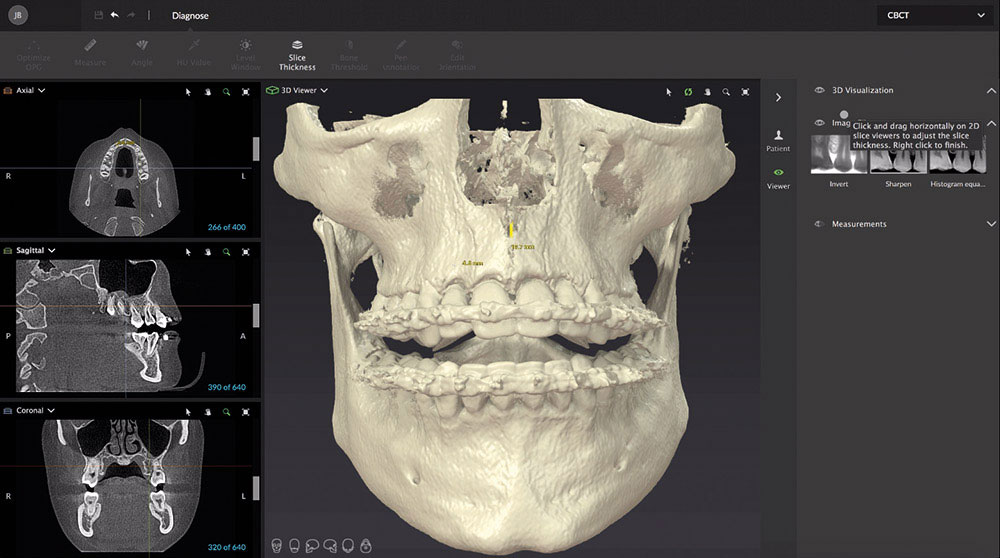

Программное обеспечение и цифровой обмен

Invivo / Tx STUDIO поддерживают MPR, имплантацию и хирургические шаблоны. Для цифрового обмена доступны: DICOM 3.0, подключение к локальной сети.

Число рабочих мест, серверные узлы, имплантационные библиотеки, экспорт STL и дополнительные аналитические модули определяются лицензиями. Форматы обмена проверяют с информационной системой клиники до ввода оборудования.

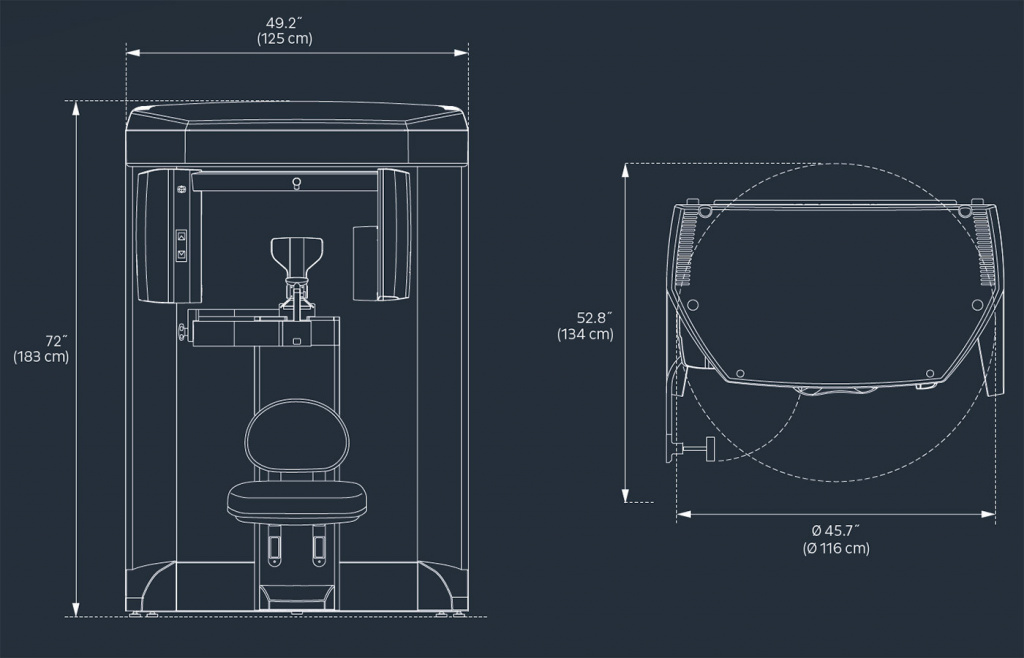

Монтаж и требования к кабинету

Напольная система требует проектной проверки несущих конструкций, высоты помещения, защитной зоны, кабельных трасс и сервисных проходов. Рабочая станция и ИБП размещаются вне траектории движения аппарата.

Тип установки — напольное. Если точный монтажный размер не приведён, его берут из плана установки выбранного исполнения.

Практический рабочий процесс

Оператор выбирает исследование, устанавливает пациента по направляющим и опорам, проверяет выбранную область и запускает экспозицию из защищённой зоны. После получения данных врач сначала оценивает исходные изображения, затем применяет фильтры и измерения.

Для воспроизводимости клинике полезно закрепить протоколы по типам исследований, правила именования и хранения файлов, резервное копирование и контроль диагностического монитора. Регулярное обучение и техническое обслуживание уменьшают риск организационных повторов.

Для каких клиник подходит OP 3D Vision V8

• клиникам, которым необходимы конусно-лучевую компьютерную томографию;
• практикам по направлениям: имплантология, хирургия, эндодонтия и диагностика обеих зубных дуг.;
• организациям, которым важен выбор исследования под конкретную область;
• семейным стоматологиям при наличии детских программ;
• клиникам с цифровым архивом и несколькими диагностическими рабочими местами;
• кабинетам, подготовленным к указанным габаритам и электропитанию;
• практикам, которым требуется стандартизированный цифровой рабочий процесс;
• организациям, готовым отдельно зафиксировать аппаратные и программные опции.
