Rayscan α+ (13x10 см) дентальный 3D томограф

RAYSCAN α+ 13 × 10 — дентальный 3D-томограф — система для панорамной диагностики и КЛКТ с локальными, челюстными и двухчелюстными объёмами. Аппарат работает в режимах 2D; 3D и занимает следующую позицию в модельном ряду: конфигурация PAN/3D без установленного цефалостата, с FOV до 13 × 10 см и возможностью дальнейшего расширения ортодонтического направления.

Описание ориентировано на практический выбор оборудования: какие исследования выполняются штатно, какие технологии влияют на результат, как организованы позиционирование и цифровой поток, а также какие компоненты необходимо закрепить в спецификации поставки.

Производитель и назначение системы

RAY — южнокорейский производитель цифровых стоматологических систем. RAYSCAN α+ сочетает быстрый КЛКТ-цикл, встроенное управление и инструменты цифрового обмена в модульной платформе PAN/3D/CEPH.

конфигурация PAN/3D без установленного цефалостата, с FOV до 13 × 10 см и возможностью дальнейшего расширения ортодонтического направления.

Диагностическая платформа

Диапазон FOV начинается с 4 × 3 см и достигает 13 × 10 см. Быстрый 3D-цикл занимает 4,9 секунды; эндодонтический режим обеспечивает воксель от 70 мкм. Панорамные программы включают стандартные, детские, ортогональные, Bitewing, ВНЧС и пазухи.

Исследование выбирают по клиническому вопросу: обзорная проекция подходит для первичной оценки, КЛКТ — для пространственного анализа, а телерентгенография — для ортодонтических измерений. Минимально достаточный протокол уменьшает ненужный объём данных и упрощает последующую интерпретацию.

Быстрое получение объёмных данных

В быстром режиме цикл 3D-сканирования занимает 4,9 секунды, а реконструкция может быть подготовлена за 4 секунды. Короткий цикл особенно полезен при работе с пациентами, которым трудно сохранять неподвижность.

Для детализированных задач доступны более продолжительные протоколы. Скорость выбирают вместе с разрешением: быстрый режим предназначен для обзора, а эндодонтический — для ограниченной зоны с минимальным вокселем 70 мкм.

Эндодонтический протокол 70 мкм

Локальные поля обзора и размер вокселя от 70 мкм позволяют исследовать корневые каналы, периапикальную область и небольшие костные структуры без сканирования всей челюстно-лицевой зоны.

Повышенная детализация требует точного центрирования и устойчивого положения пациента. Режим применяют по показаниям, поскольку увеличение пространственного разрешения сопровождается ростом объёма данных.

Сканирование моделей и цифровой экспорт

На специальной подставке аппарат может сканировать гипсовые модели и оттиски. Полученный набор данных используется как дополнительный источник в цифровом планировании и архиве клиники.

Экспорт STL выполняется средствами совместимого программного модуля. Подставку, лицензию и поддерживаемый маршрут передачи данных необходимо включать в спецификацию отдельно.

Управление у аппарата

Встроенный 10-дюймовый сенсорный экран показывает выбранный протокол и этап подготовки исследования. Световая индикация состояния и беспроводной пульт помогают оператору контролировать положение аппарата, не возвращаясь к рабочей станции после каждой настройки.

Предварительный просмотр и понятная последовательность действий сокращают время между исследованиями, однако окончательная проверка области и параметров экспозиции остаётся обязанностью оператора.

MAR и режимы разрешения

В системе предусмотрены режимы Standard, Surgery, Implant и Endo. Они задают разные приоритеты по детализации, времени и размеру данных для конкретной клинической задачи.

Алгоритм MAR уменьшает полосы и затемнения от металла. Он повышает читаемость соседних структур, но не восстанавливает информацию, полностью утраченную из-за сильного артефакта.

Подготовка к телерентгенографии

Цефалостат не установлен, поэтому аппарат выполняет 2D PAN и КЛКТ. Совместимая платформа допускает добавление сканирующего или однокадрового CEPH-модуля.

При модернизации учитывают дополнительную ширину кабинета, тип датчика, набор фиксаторов и программный модуль цефалометрического анализа.

Выбор исследования в клиническом потоке

Для локального вопроса используется минимальный FOV 4 × 3 см, для комплексной оценки — объём до 13 × 10 см. Широкое поле не назначают только ради удобства: оно должно содержать именно те анатомические ориентиры, которые нужны врачу для диагноза и плана лечения. Если пространственная информация не требуется и аппарат поддерживает PAN, обзорную задачу рационально решать 2D-программой.

Для RAYSCAN α+ 13 × 10 подтверждены следующие средства адаптации исследования: детские программы, низкодозовый режим, автоматический подбор экспозиции, подавление металлических артефактов. Они решают разные задачи: детский или низкодозовый протокол управляет экспозицией, автоматический подбор помогает настроить генератор, а коррекция артефактов применяется уже к полученным данным. Эти функции нельзя объединять в одно рекламное обещание.

Комплектация и ввод в эксплуатацию

Поставка должна быть самодостаточной для заявленных режимов. В неё включают необходимые датчики, фиксаторы, калибровочные принадлежности, рабочую станцию или требования к ней, действующие лицензии, кабели, монтажные элементы и русскоязычную эксплуатационную документацию. Отдельно закрепляют монтаж, обучение, тестовые исследования и срок сервисной реакции.

До клинического запуска проверяют все программы, точность лазерного позиционирования, движение колонны и C-дуги, передачу данных, резервное копирование и открытие исследований на врачебных местах. Такая проверка защищает клинику от ситуации, когда аппарат формально установлен, но часть оплаченных режимов или сетевых функций недоступна.

Эксплуатация, обучение и контроль качества

Обучение должно охватывать не только выбор кнопки исследования. Оператору необходимо уметь соотносить клиническую задачу с программой, подбирать фиксаторы, распознавать типовые ошибки позиционирования, контролировать движение пациента и корректно завершать передачу данных. Для врача отдельно разбирают возможности и ограничения реконструкций, измерений и программной обработки, чтобы фильтр или красивый 3D-рендер не воспринимались как замена исходным срезам.

Регулярный контроль качества включает очистку и осмотр опор, проверку лазеров и аварийной кнопки, калибровку детектора по регламенту, тестовые изображения фантома и наблюдение за стабильностью сети. В журнале фиксируют ошибки, профилактическое обслуживание и вмешательства сервиса. Такой порядок помогает обнаружить постепенное снижение качества до того, как оно повлияет на клинические исследования и потребует повторных экспозиций.

Позиционирование и комфорт пациента

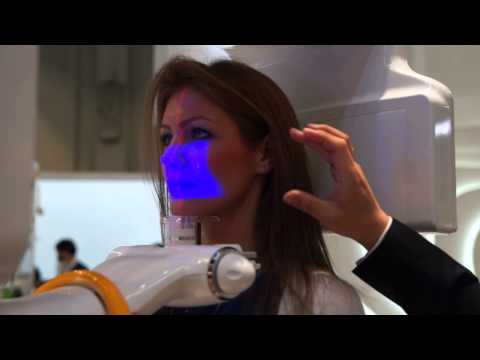

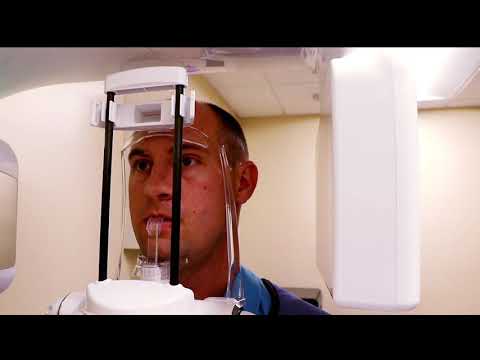

Три лазерные направляющие, регулируемые опоры и открытая колонна помогают разместить пациента стоя или в инвалидном кресле. Беспроводной пульт позволяет выполнять основные перемещения рядом с пациентом; LED-индикация показывает состояние аппарата.

Перед экспозицией оператор контролирует положение головы и отсутствие металлических предметов в зоне исследования. Надёжная фиксация особенно важна для высокодетализированных и длительных протоколов: она снижает риск смаза и повторной съёмки.

Программное обеспечение и интеграция

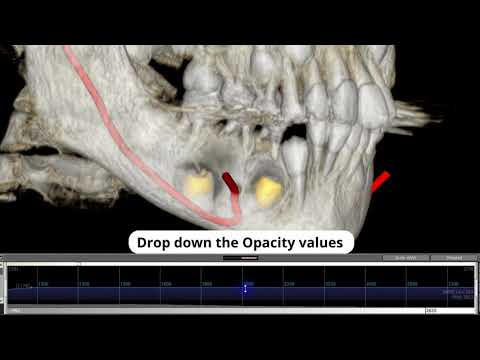

Xelis Dental, SMARTDent и RAYSCAN Web используются для просмотра, реконструкции и сетевого доступа. DICOM поддерживает включение в архив; экспорт STL и дополнительные рабочие места требуют соответствующих лицензий.

До ввода аппарата в эксплуатацию согласуют сетевую схему, места хранения исследований, формат передачи данных и число рабочих мест. Наличие функции в программной платформе не означает, что соответствующая лицензия автоматически входит в каждую поставку.

Монтаж и оснащение

Напольная система массой около 149 кг требует рабочей зоны 1118 × 1481 мм без цефалостата и электропитания 100–240 В. Рабочая станция, радиопульт, подставка для моделей и CEPH-модуль фиксируются по комплектации.

Проект кабинета должен учитывать рабочую зону движущихся частей, электропитание, сеть, защиту оператора и доступ сервисного инженера. Состав поставки фиксируют до заказа, чтобы аппаратная конфигурация, программные лицензии и подготовленное помещение соответствовали друг другу.

Почему выбрать RAYSCAN α+ 13 × 10

Очень быстрый цикл: 4,9 секунды полезны при работе с подвижными пациентами. Локальная детализация: FOV 4 × 3 см и 70 мкм поддерживают эндодонтию. Широкий стоматологический охват: 13 × 10 см подходит для двух челюстей и пазух. Цифровые модели: Отдельный протокол расширяет применение аппарата вне пациентских исследований. Модульный CEPH: Ортодонтическое направление можно добавить позднее.

Для каких клиник подходит RAYSCAN α+ 13 × 10

• Клиники общей стоматологии с собственным КЛКТ.
• Имплантологические и хирургические кабинеты.
• Эндодонтические центры с потребностью в локальном FOV.
• Клиники, где важны короткие циклы сканирования.
• Цифровые клиники, использующие STL и сканирование моделей.
• Организации, планирующие последующее добавление цефалостата.
