X-VIEW 3D PAN CEPH (9x9) дентальный 3D томограф с цефом

Томограф Trident 3D Pahn 85 * 85 мм с цефалостатом

Томограф Trident 3D Pan 85 * 85 мм с цефалостатом — аппарат итальянского производства, в котором реализованы все современные инструменты диагностики проблем с зубами, челюстно-лицевой зоной. Его используют для проведения конусообразной компьютерной томографии при работе с детьми и взрослыми пациентами. Высокая скорость сканирования при сниженной дозе облучения позволяет применять достижения технической мысли в борьбе за здоровье детей и взрослых, которые проходят восстановление после операций.

При щадящем воздействии на организм томограф дает изображения высокого качества с детализацией, которой достаточно для того, чтобы распознать изменения/воспаления в любом месте структуры рта. Четкость снимков обеспечивает программная настройка контроля позиционирования пациента.

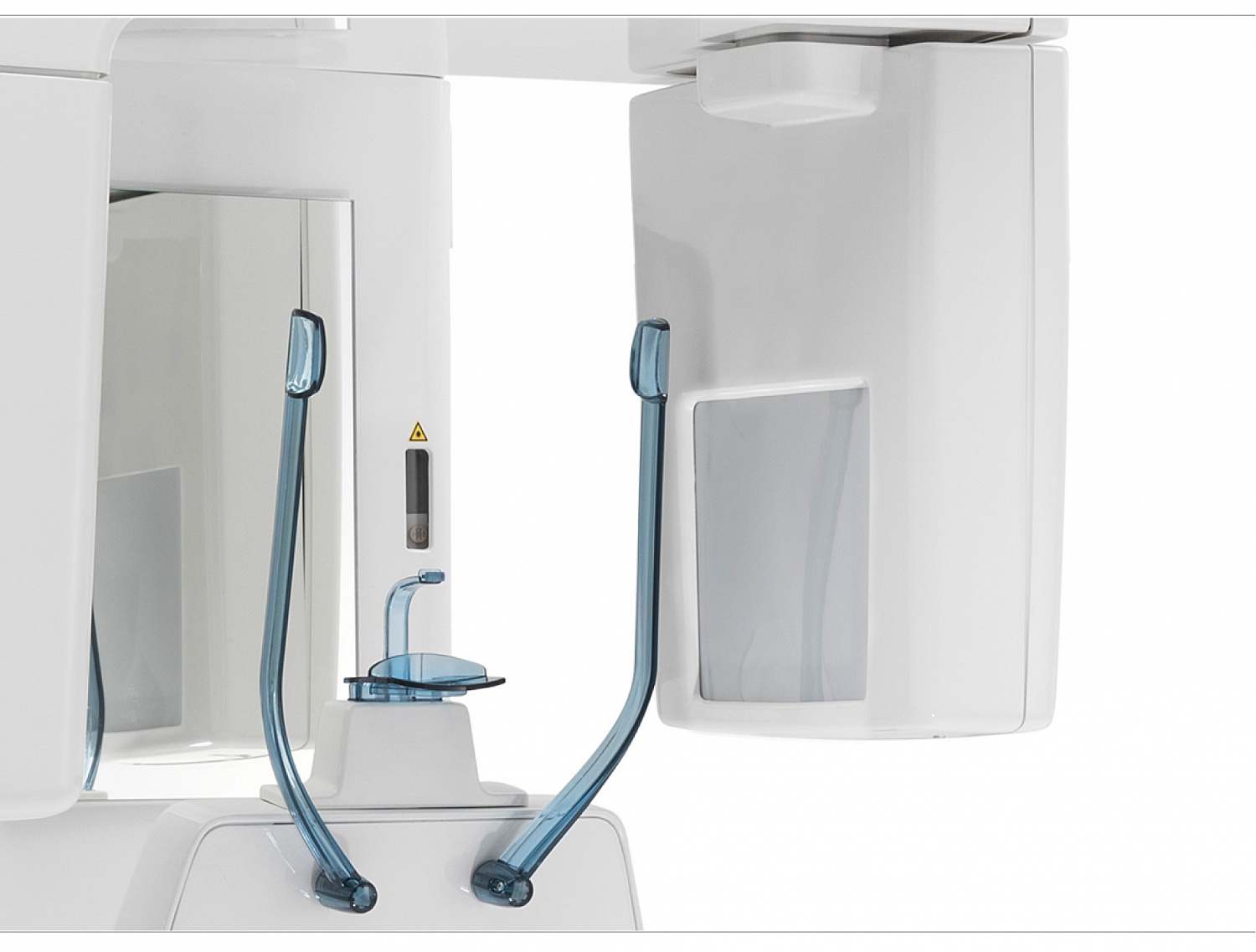

Обеспечить человеку неподвижность и правильное расположение удается при помощи специальных вспомогательных элементов:

·       кусающий блок — используют при панорамном рентгене;

·       подбородочный покой — 3D-рентгеновские лучи;

·       стабилизаторы храма — обеспечивают неподвижность головы пациента;

·       лазерный луч горизонтальной плоскости Франкфурта;

·       головное зеркало;

·       средний вертикальный лазер.

Высоту блока подстраивают под условия работы. Для этого предусмотрена моторизованная колонна.

Все эти инструменты помогают контролировать то, что пациент принял правильное положение и сохраняет неподвижность. Это важно для конечного результата. При четком и качественном снимке исчезает необходимость повторного обследования (это дополнительная лучевая нагрузка).

Преимущества аппарата

Томограф Trident 3D Pahn 85 * 85 мм с цефалостатом подходит для крупных госпиталей и небольших клиник, занимает мало места. Он поставляется с пультом дистанционного управления со спиральным кабелем, диском с программным обеспечением Deep-View.

Его достоинства:

·       Наличие генератора постоянного тока — это высокочастотное устройство обеспечивает создание снимков при развороте на 230 градусов за 15 секунд. За секунду генератор производит 20 выбросов.

·       Система «два в одном» — при создании панорамных изображений 13 x 30 см используется тот же датчик, что и при получении 3D-изображений.

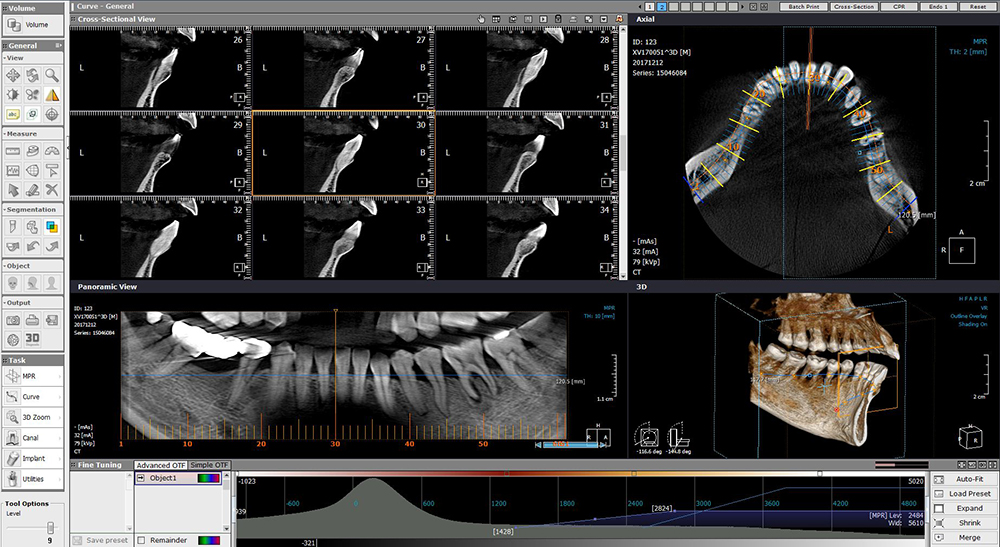

·       Производительное ПО. Deep View® software включает в себя три модуля: информация о пациентах, создание изображений, анализ изображений. Можно проводить любые измерения, разделять зубы, в том числе при особо сложной морфологии зубной дуги. Интерфейс программного обеспечения простой и понятный. ПО совместимо с другими системами, которые используют в стоматологических клиниках, легко подключается к ним.

·       Всего 10 секунд на создание объемных изображений 8.5 x 8.5 см. Датчик CMOS захватывает 300 изображений в секунду, создает многослойные снимки для объемного конструирования конечного результат с FOV 8,5 см х 8,5 см.

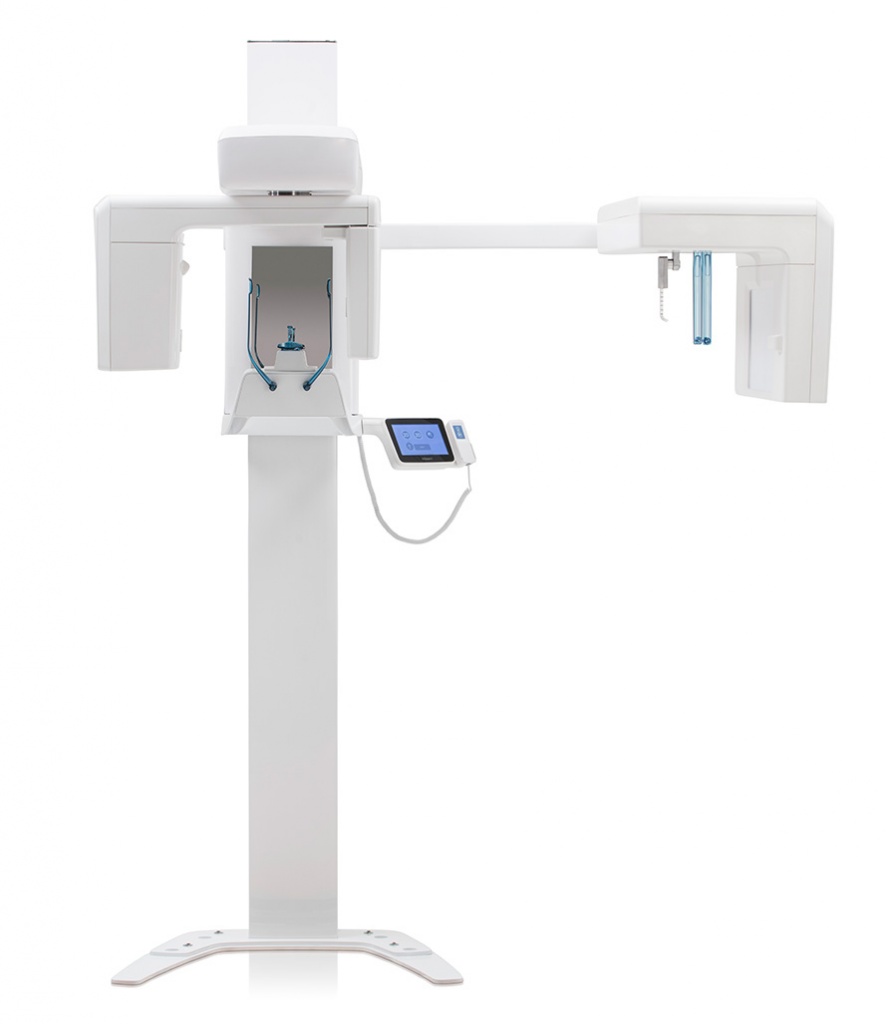

·       X-VIEW 3D-PAN CEPH — помимо опций 3D PAN предусмотрены рычаг для цефалометрии и сенсор CR 2430 (оснащен плоской панелью с люминофором со считывателем изображений встроенного типа, не нужно снимать люминофорную пластину). Такой томограф дает врачу снимки высокой четкости 24 x 30 см. Их получают менее чем за 2 секунды — благодаря эксклюзивной технологии с одним снимком Single Shot. За счет этого существенно сокращается время экспозиции. С системой одиночного выстрела не будет трудностей с движением при получении изображений путем сканирования.

Для цефалометрии предусмотрен отдельный датчик CEPH. За счет этого повышается надежность аппарата: исключаются аварии при повреждении сенсора, когда врач меняет один режим работы на другой в ходе обследования.

В каких случаях помогает томограф Trident 3D Pahn

Показания к использованию аппарата следующие:

·       работа с пациентами, у которых нарушено развитие челюстных суставов;

·       травмы челюсти или отдельных зубов, включая вывихи, переломы;

·       планирование установки протезов, имплантатов;

·       аномалии челюсти/зуба;

·       сложное эндодонтическое лечение;

·       одонтогенные заболевания верхнечелюстных пазух;

·       подозрения на кистовидные и остеосклеротические заблевания;

·       новообразования мягких тканей/костей челюстно-лицевой области;

·       оценка результатов имплантации.

Томограф удобен в эксплуатации не только за счет интуитивно понятого интерфейса, но и ввиду продуманной конструкции. Он компактный, со стильным дизайном, подходит для установки даже в небольших кабинетах. Аппарат можно расположить на стене или на металлической опоре (предусмотрена).

Технические параметры:

* Номинальное напряжение сети 230 В±10%
* Частота сети 50/60 Гц
* Максимально допустимое значение питающей сети 0,4 Ом
* Максимальный потребялемый ток во время экспозиции Не более 6,6 А при 230 В, 50/60 Гц
* Максимальная потребляемая мощность Не более 1720 ВА
* Рабочий цикл Непрерывный с адаптивным циклом
* Анодное напряжение 61 -85 кВп с шагом 3 кВп (9 шагов)
* Анодный ток 4 - 10 мА, 9 шагов
* Дополнительная фильтрация для плоской сенсорной панели (для 3D исследования) ≤ 1,2 мм А1 при 70 кВп
* Дополнительный датчик фильтрации охвата цефалометрии < 0,1 мм А1
* Основной фильтр Толщина 0,5 мм, алюминий
* Дополнительный фильтр (в принадлежностях) Толщина 0,5 мм, медь
* Фокусное расстояние (Панорамная съёмка, съёмка пазух, 3D съёмка, съёмка височно-нижнечелюстного сустава (ВНЧС)) 520 мм
* Фокусное расстояние для цефалометрической съемки 1650 мм
* Расстояние между фокусом и вращающимся стержнем 377 мм
* Расстояние между пациентом и датчиком (3D) 135,5 мм
* Размер рентгеновского пучка (3D) на пациента 85 мм
* Размер облученной области на датчике (3D) 130 х 130 мм
* Размер пучка рентгеновского излучения на датчике (PAN- панорамный) 6 х 130 мм
* Высота устройства поддержки и центрирования пациента (регулируемая) 105 – 182 см
* Габаритные размеры без цефалостата 2290 х 910 х 1070 мм (±4 мм) с цефалометрическим рачагом 2290 х 1750 х 1070 мм (±4 мм)
* Масса (без цефалометрического рычага/с цефалометрическим рычагом) 95/135 кг(±10%)
