MyRay Hyperion X5 (10x10) дентальный 3D томограф

MyRay Hyperion X5 — компактная система экстраоральной рентгеновской визуализации, объединяющая конусно-лучевую компьютерную томографию и панорамные 2D-исследования. Максимальное поле обзора 10 × 10 см позволяет получить изображение обоих зубных рядов, включая корни третьих моляров и прилегающие анатомические структуры. Для локальной диагностики предусмотрены уменьшенные поля обзора вплоть до 6 × 6 см.

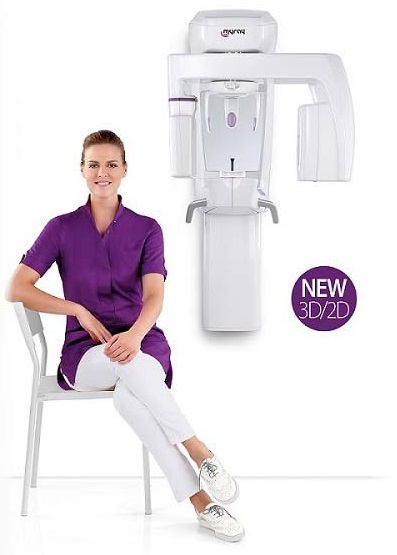

Аппарат выпускается в настенном и напольном исполнении. Конфигурацию можно заказать в версии 3D PAN Ceph Ready, подготовленной к последующей установке цефалостата, либо сразу оснастить полноценным модулем для телерентгенографии. Модульная конструкция позволяет подобрать оборудование под текущие задачи клиники и расширить его возможности в дальнейшем.

Диагностика в форматах 3D и 2D

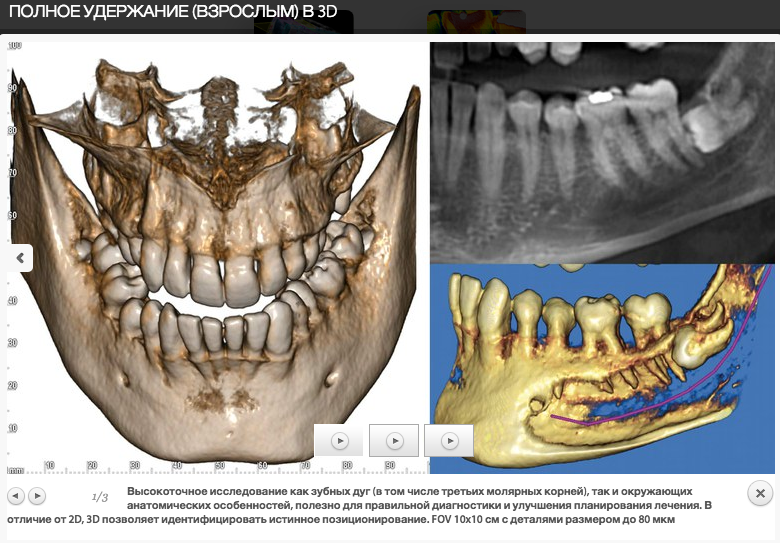

Hyperion X5 подходит для исследований, необходимых в имплантологии, эндодонтии, ортодонтии, челюстно-лицевой хирургии и общей стоматологической диагностике. Полученные трехмерные данные позволяют оценивать положение зубов и корней, взаимоотношение исследуемой области с нижнечелюстным каналом и дном верхнечелюстной пазухи, планировать положение имплантатов и контролировать результаты лечения.

В зависимости от клинической задачи оператор выбирает одно из доступных полей обзора:

• 10 × 10 см
• 10 × 7 см
• 10 × 6 см
• 8 × 10 см
• 8 × 7 см
• 8 × 6 см
• 6 × 7 см
• 6 × 6 см

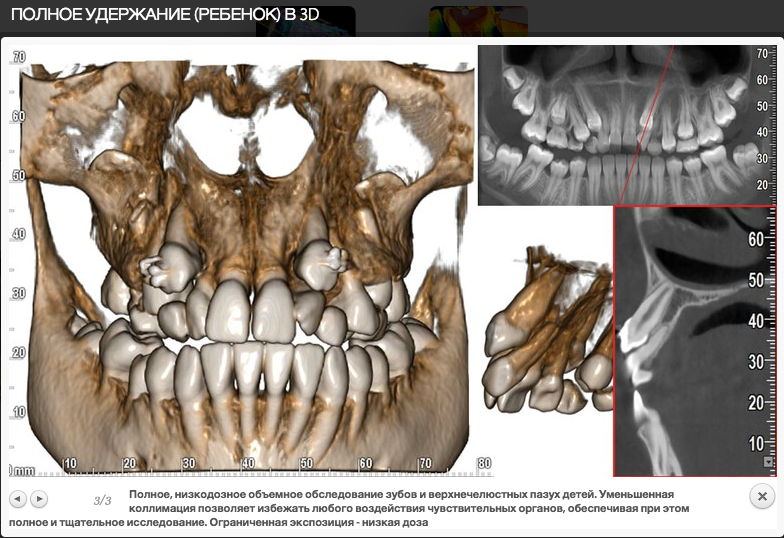

Большие FOV применяются для исследования полного зубного ряда и верхнечелюстных пазух. Уменьшенные области сканирования предназначены для отдельной челюсти, полудуги, фронтального отдела или локальной зоны интереса. Такой выбор позволяет не облучать анатомические области, которые не требуются для конкретного исследования.

Три режима объемного сканирования

Для каждого исследования можно выбрать соотношение детализации, времени сканирования и дозовой нагрузки:

QuickScan — низкодозовый режим со временем сканирования 6,4 секунды и размером вокселя 160 мкм. Подходит для послеоперационного контроля и оценки крупных анатомических структур.

Standard — основной режим для первичной диагностики и планирования лечения. Обеспечивает сбалансированное соотношение качества изображения и дозы, время сканирования составляет 9,6 секунды.

SuperHD — режим максимальной детализации с размером вокселя от 80 мкм и временем сканирования 16,8 секунды. Предназначен для анализа мелких анатомических структур, в том числе при эндодонтических исследованиях.

Панорамные исследования с автоматической фокусировкой

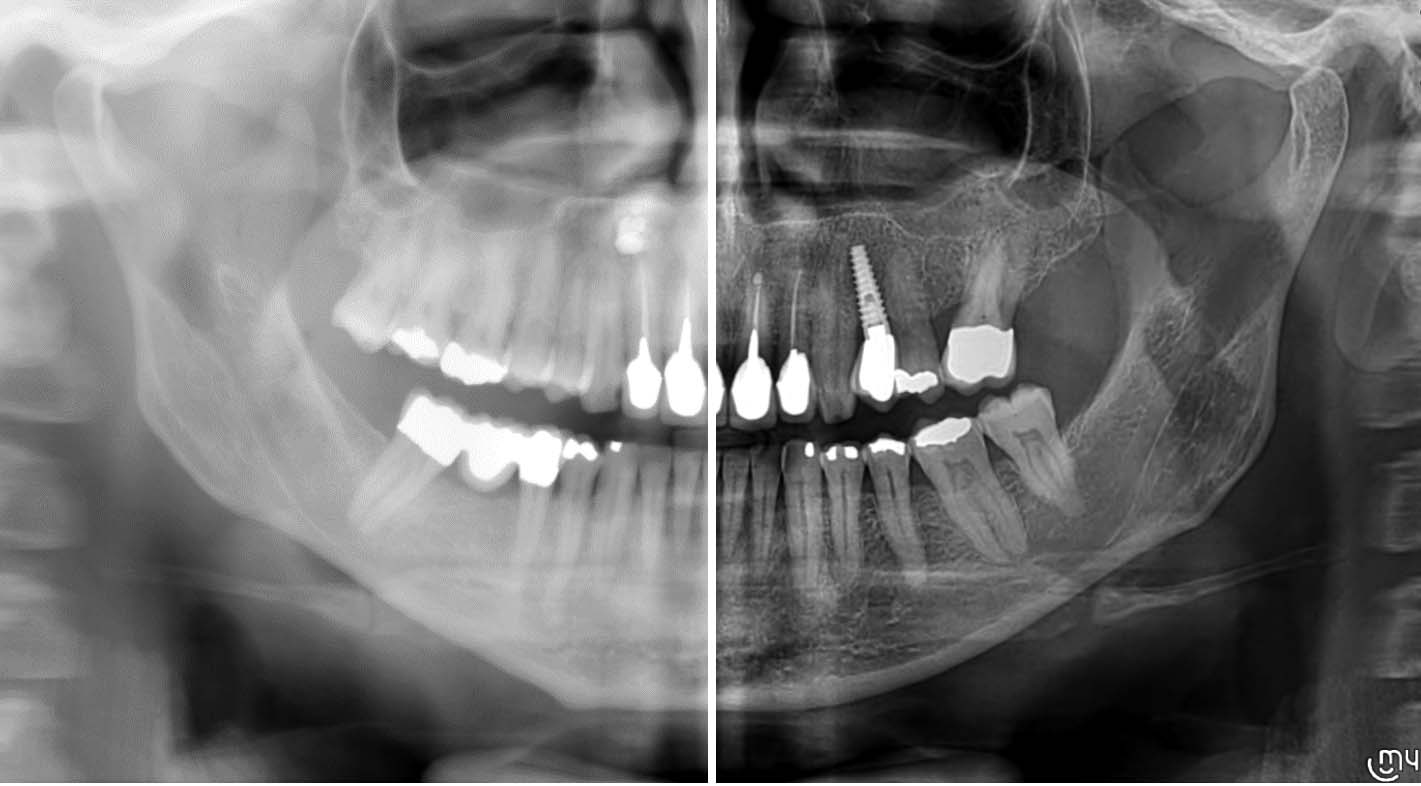

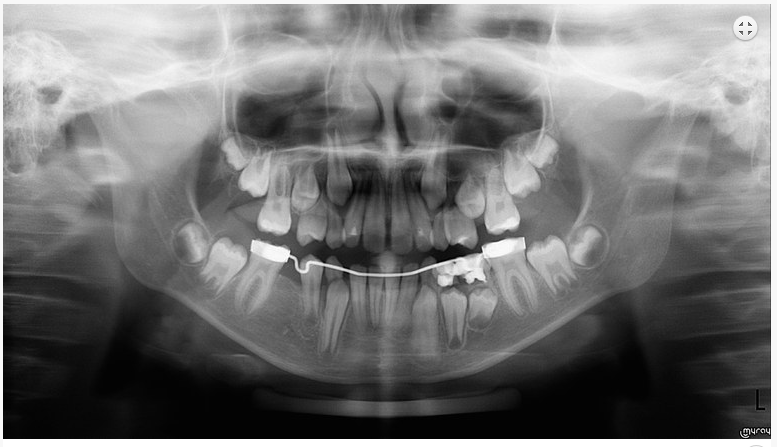

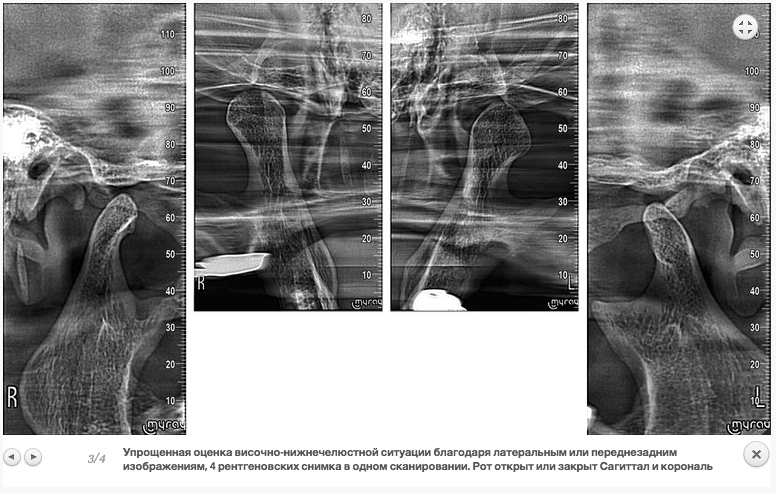

В режиме 2D аппарат выполняет стандартные и частичные панорамные снимки взрослых и детей, ортогональные проекции зубных рядов, исследования прикуса, височно-нижнечелюстных суставов и верхнечелюстных пазух.

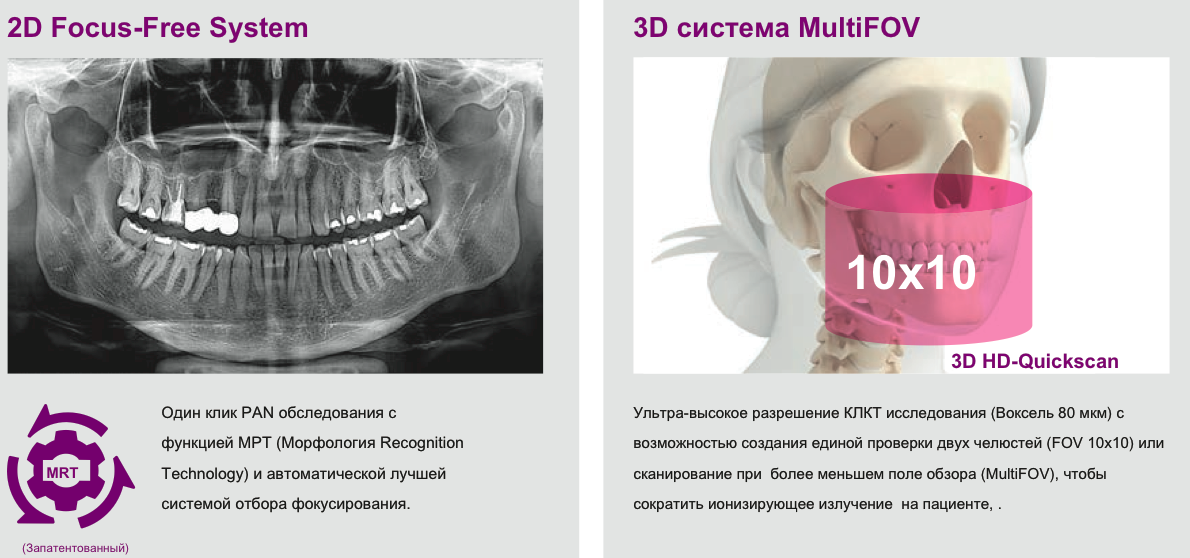

Технология MRT, Morphology Recognition Technology, автоматически подбирает параметры экспозиции с учетом анатомии пациента. Протокол iPAN DoseSaver 80 формирует готовую панораму, автоматически выбирая наиболее резкие участки из нескольких фокусных слоев. По данным производителя, по сравнению с предыдущим алгоритмом MultiPAN DoseSaver 100 дозовая нагрузка снижена на 20%.

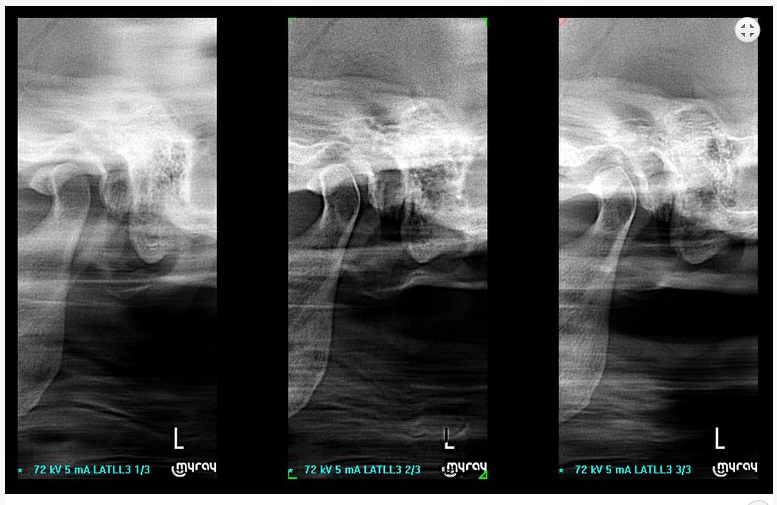

Функция MultiPAN сохраняет пять фокусных слоев, полученных за одно сканирование. Врач может выбрать наиболее информативный вариант уже после экспозиции, что особенно полезно при сложной форме зубной дуги или небольших неточностях позиционирования пациента. Ортогональная панорамная проекция уменьшает наложение соседних зубов и облегчает оценку межзубных участков.

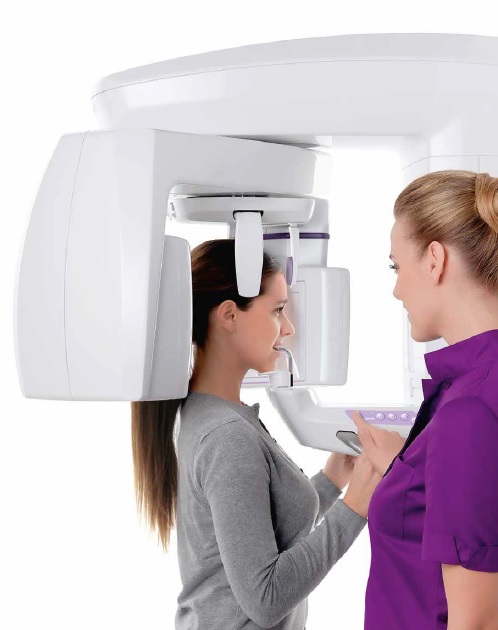

Точное позиционирование пациента

Для позиционирования используются три лазерные направляющие, большое зеркало и регулируемая система фиксации головы. В конфигурации 3D опора имеет пять точек контакта: лобный упор, боковые регулируемые фиксаторы и дополнительные элементы стабилизации. Это помогает уменьшить движения пациента и получить воспроизводимое положение при объемном сканировании.

Система Scout View формирует фронтальное и сагиттальное обзорные изображения при сверхнизкой дозе. Оператор видит расположение выбранного объема на экране и может скорректировать область сканирования. После этого аппарат выполняет точное сервоприводное перемещение без необходимости заново устанавливать пациента. Такой алгоритм снижает риск повторного исследования из-за неправильно выбранной зоны.

Высота аппарата регулируется электроприводом с двумя скоростями. Открытая конструкция обеспечивает доступ пациентам разного роста, детям, пожилым людям и пациентам в инвалидных креслах. В корпусе также предусмотрен складной отсек, куда пациент может убрать очки, украшения и другие личные предметы перед исследованием.

Быстрые протоколы для комфорта пациента

Минимальное время сканирования составляет:

• 3D QuickScan — 6,4 секунды
• 2D QuickPAN — 6,8 секунды
• QuickCeph — 3,7 секунды при наличии цефалостата

Короткое время нахождения в аппарате особенно важно при работе с детьми и пациентами, которым сложно сохранять неподвижность. Быстрые протоколы также подходят для контрольных исследований, когда высокая детализация мелких структур не требуется.

Виртуальная панель управления

Выбор исследования и настройка параметров выполняются через виртуальную консоль на рабочей станции. Интерфейс пошагово проводит оператора от выбора программы до позиционирования поля обзора.

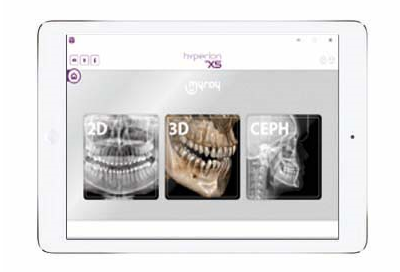

Управление отдельными функциями также доступно с совместимого iPad. Оператор может выбирать программу, настраивать параметры и запускать исследование дистанционно. Приложение iRYS Viewer позволяет просматривать материалы на планшете, однако производитель указывает, что мобильный просмотр не должен использоваться как единственный инструмент первичной диагностики.

Программное обеспечение MyRay iRYS

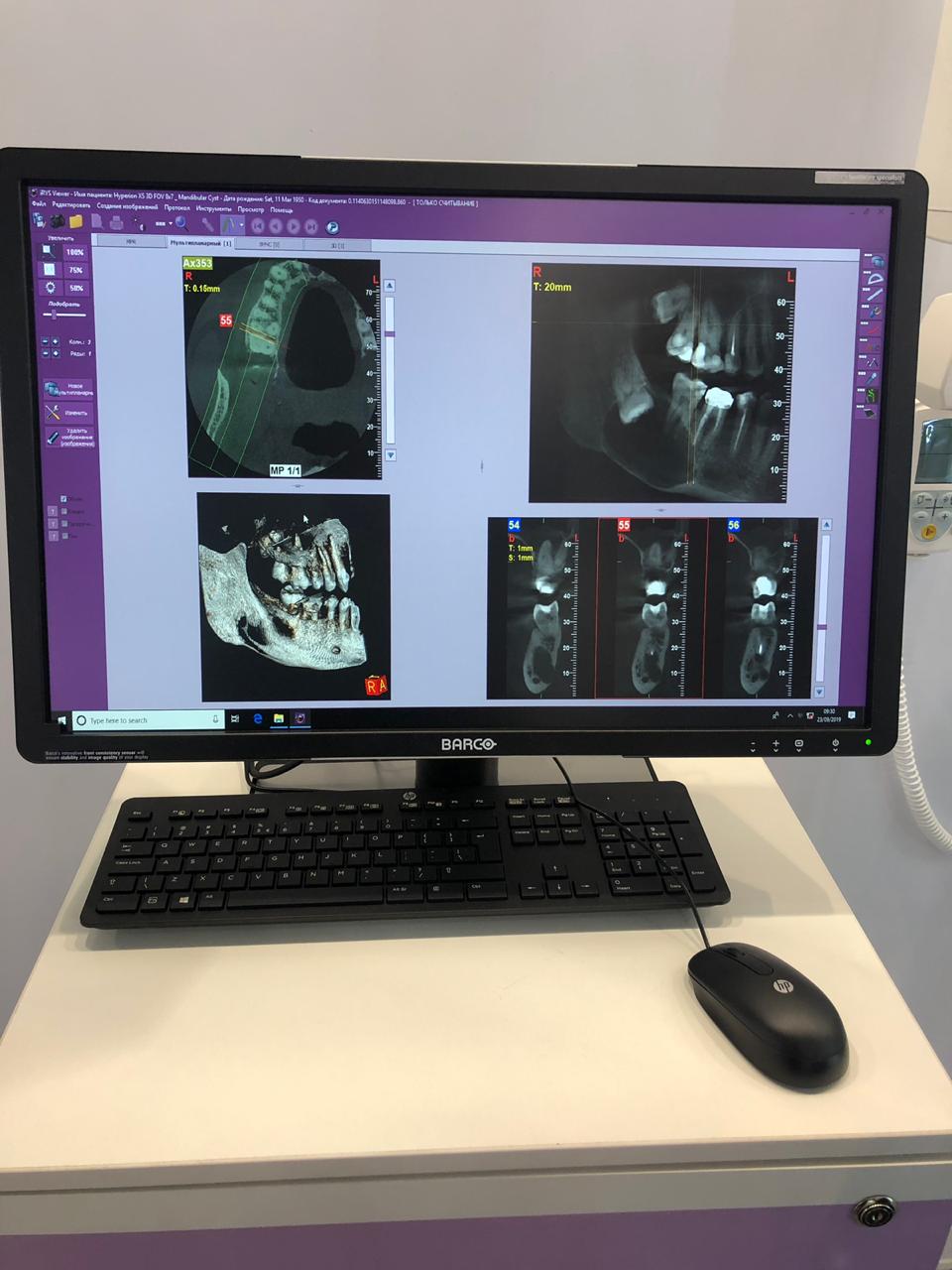

Программное обеспечение iRYS предназначено для получения, просмотра, обработки и хранения панорамных снимков и трехмерных исследований. В едином интерфейсе доступны двумерные проекции, мультипланарная реконструкция и объемный рендеринг.

Функции iRYS включают:

• работу с 2D- и 3D-исследованиями в режиме Multi-Desktop

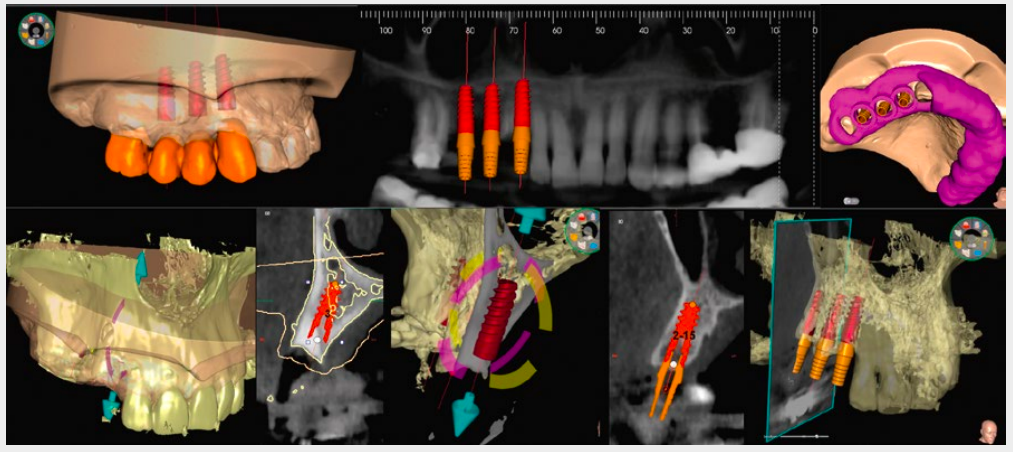

• планирование положения имплантатов

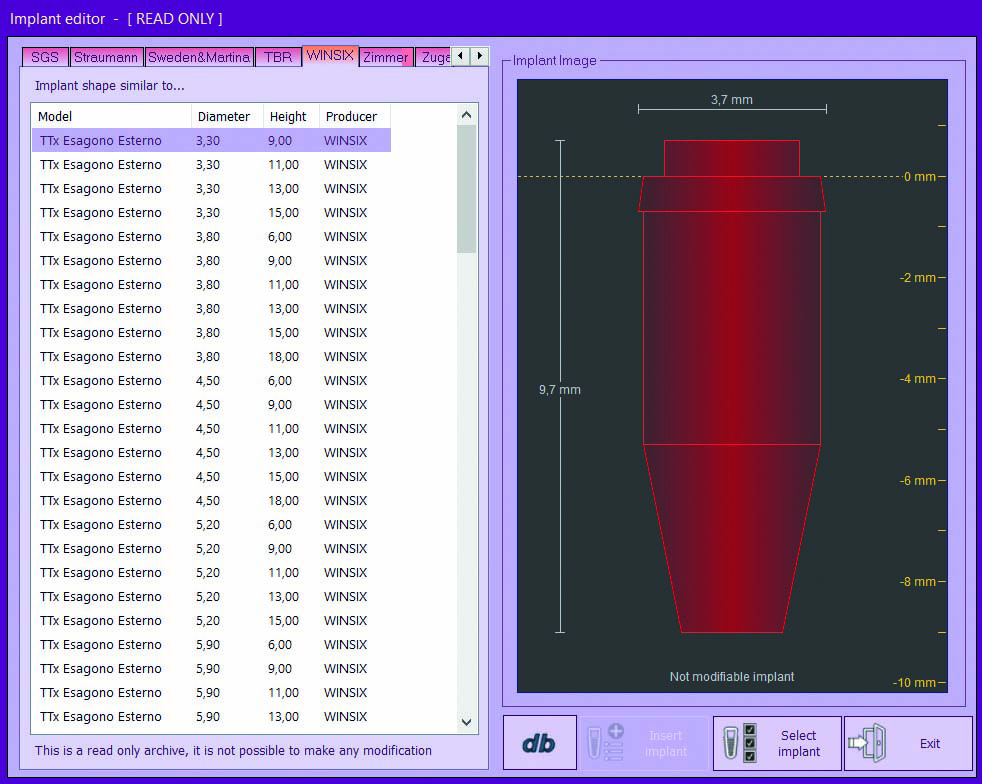

• библиотеку имплантационных систем
• оценку окружающих анатомических структур
• оценку качества костной ткани без заявления об измерении абсолютной минеральной плотности
• расчет и визуализацию объема дыхательных путей
• экспорт, печать, сохранение и передачу исследований

подготовку материалов для передачи пациенту на CD, DVD или USB-носителе.

Фильтр PiE, Panoramic Image Enhancer, автоматически улучшает отображение отдельных анатомических областей на панорамных изображениях. Алгоритм 3D SMART, Streak Metal Artifact Reduction Technology, предназначен для уменьшения полосовых артефактов от имплантатов, металлических конструкций и амальгамовых реставраций. Наличие лицензии 3D SMART в конкретной поставке необходимо указывать отдельно, поскольку некоторые российские поставщики предлагают ее как дополнительный программный модуль.

Интеграция в цифровую инфраструктуру клиники

Hyperion X5 подключается к локальной сети через Ethernet. Поддерживаются протоколы DICOM 3.0, TWAIN, VDDS и SDK. DICOM-интеграция предусматривает печать, хранение, подтверждение сохранения, получение рабочих списков и поиск исследований.

Данные можно передавать в клинические информационные системы и совместимые программы планирования. Производитель также указывает возможность интеграции с RealGUIDE, CephX, exoplan и отдельными модулями exocad. Доступность этих решений, состав лицензий и возможность использования облачных или AI-функций зависят от выбранной комплектации и условий поставки в конкретной стране.

Сканирование моделей и рентгенологических шаблонов

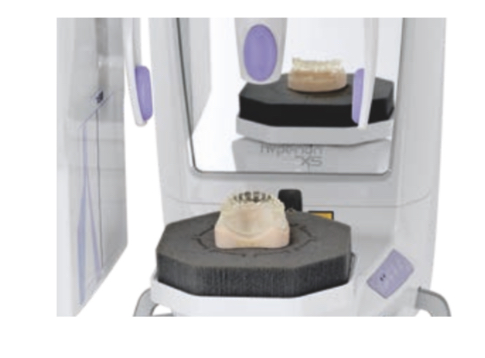

В Hyperion X5 предусмотрен отдельный протокол для сканирования протезов, оттисков, гипсовых и печатных моделей, а также рентгенологических шаблонов. Объект размещается на специальной подставке, после чего аппарат формирует трехмерный объем.

Полученные данные можно использовать в цифровых рабочих процессах, включая сопоставление КЛКТ с оптическими сканами и подготовку исходных материалов для планирования хирургических шаблонов. Наличие подставки и соответствующих программных лицензий следует подтверждать в спецификации поставки.

Варианты установки

Производитель предлагает два основных варианта монтажа.

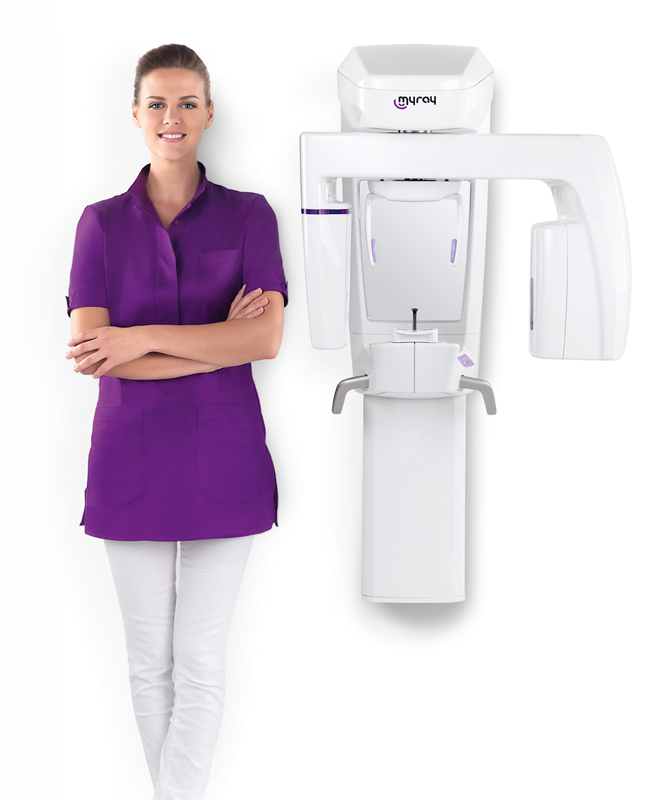

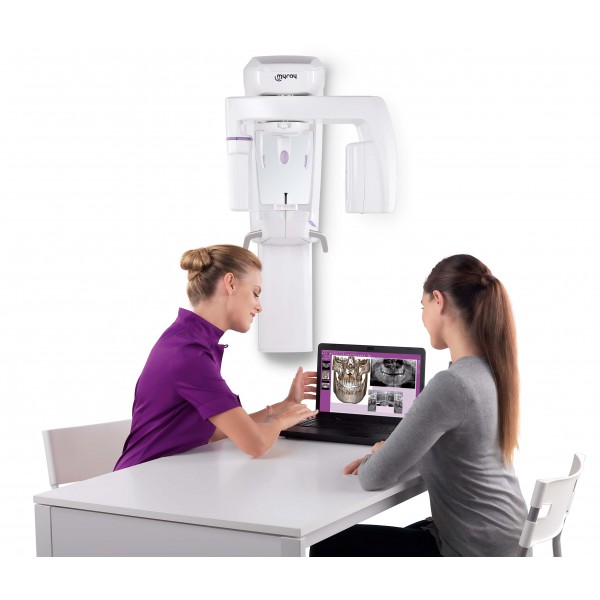

Hyperion X5 Air с настенным креплением

Аппарат фиксируется на стене и не требует установки основной колонны на пол. Такое исполнение освобождает пространство под оборудованием и подходит для компактных рентгенологических кабинетов. До заказа необходимо проверить материал, толщину и несущую способность стены.

Для монтажа производитель предлагает настенную контрпластину и дополнительный настенный кронштейн. Выбор крепежа определяется после обследования помещения.

Hyperion X5 Standard с напольной колонной

Основной блок устанавливается на вертикальной напольной колонне. Такое исполнение может использоваться в помещениях, где конструкция стены не позволяет закрепить настенную версию.

В документации также указана самонесущая база для PAN- или PAN-CEPH-конфигурации. Точные требования к ее фиксации необходимо определить до подготовки помещения. Российские поставщики предлагают настенные и напольные версии как отдельные варианты товара, поэтому тип монтажа должен быть зафиксирован в спецификации, а не обозначен одной общей характеристикой.

Цефалостат и возможность дооснащения

Hyperion X5 3D может поставляться в двух основных исполнениях:

3D PAN Ceph Ready — аппарат подготовлен на заводе к последующей установке телерентгенографического плеча.

3D PAN CEPH — аппарат сразу оснащен цефалостатом и поддерживает полный набор телерентгенографических исследований.

Цефалометрическая конфигурация выполняет боковые проекции с полной или сокращенной длиной сканирования, переднезадние и заднепередние проекции, проекции Waters и reverse Towne, субментовертикальное исследование и снимки кисти. Предусмотрены стандартные программы для взрослых и сокращенные детские программы.

При телерентгенографии модуль с 3D-датчиком автоматически поворачивается и опускается, освобождая пространство для пациента и формируя необходимую коллимацию. Для взрослых и детей предусмотрены боковые направляющие разной длины, регулируемый лобный упор и мягкие силиконовые вкладыши. Режим TOP CEPH помогает уменьшить облучение области щитовидной железы у детей.

Удаленная диагностика оборудования

При подключении рабочей станции к интернету аппарат может использовать цифровые сервисы MyRay. Система Easy Check предоставляет сервисному специалисту данные о состоянии оборудования для удаленной диагностики. Сервис Di.V.A. предназначен для контроля загрузки оборудования и сбора статистики его использования.

Доступность удаленного мониторинга зависит от региона, программной версии и условий сервисного договора. Наличие функций следует подтверждать в коммерческом предложении.

Для каких клиник подходит Hyperion X5

Модель может рассматриваться клиниками, которым необходимы:

• панорамные и объемные исследования на одном аппарате
• максимальный FOV 10 × 10 см без установки крупноформатного томографа
• локальные поля обзора для эндодонтии и контрольных исследований
• возможность последующего добавления цефалостата
• настенный вариант для кабинета с ограниченной площадью
• подключение к DICOM-сети и нескольким рабочим местам
• интеграция с цифровым планированием имплантации
• доступ для детей и пациентов в инвалидных креслах

Конкретная комплектация Hyperion X5 должна определяться до заказа. В спецификации необходимо отдельно зафиксировать тип крепления, наличие цефалостата, рабочую станцию, количество лицензированных рабочих мест iRYS, модуль 3D SMART, аксессуары для сканирования моделей и дополнительные программные интеграции.
