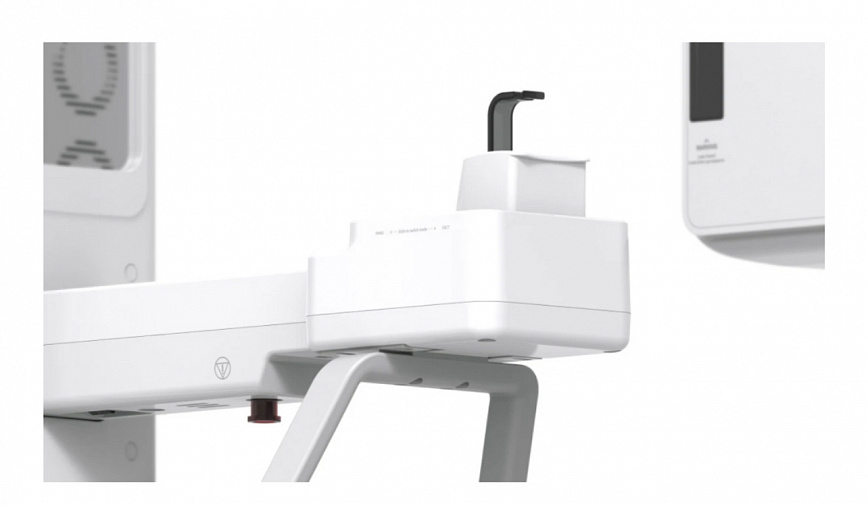

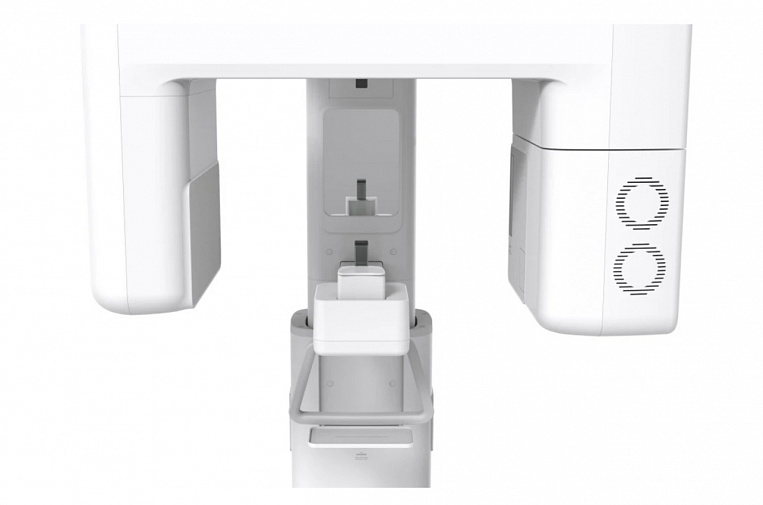

Vatech A9, FOV 8 × 8 см

Vatech A9, FOV 8 × 8 см — экстраоральная система для панорамной и конусно-лучевой диагностики. Максимальная область исследования составляет 8 × 8 см.

Ключевые особенности модели — Magic PAN, FOV 8 × 8 см и Подготовка к Rapid Ceph. Вместе они определяют диагностический охват, качество исходных данных и организацию работы врача с исследованиями.

Производитель и место модели в линейке

Vatech A9 — компактная PAN/CBCT-система начального уровня для перехода клиники к собственной трёхмерной диагностике. Официально подтверждённый максимальный FOV модели составляет 8 × 8 см.

A9 ориентирован на общую стоматологию, имплантологию и ежедневные обзорные исследования; цефалостат доступен в версии A9 RC.

A9 следует рассматривать как конкретное исполнение семейства: его диагностический охват, наличие CEPH и доступные программные функции нельзя автоматически переносить с соседней модели того же бренда.

Диагностические возможности и FOV

A9 выполняет панорамные и конусно-лучевые исследования. Аппарат поставляется с возможностью установки цефалостата; максимальный доступный FOV — 8 × 8 см.

Доступные области исследования: 8 × 8 см. Уменьшенный объём применяют для локальной диагностики, когда важно ограничить экспозицию зоной интереса, а максимальный — для обзора обеих челюстей и прилегающих анатомических структур в пределах охвата модели.

Выбор FOV согласуют с клиническим вопросом, требуемой детализацией и допустимым временем исследования. Самый большой объём не является универсальным режимом для каждого пациента.

Клинические задачи и выбор протокола

Диапазон FOV 8 × 8 см позволяет использовать A9 в имплантологии, хирургической стоматологии, эндодонтии, ортодонтии и общей диагностике в той мере, в какой требуемая анатомическая область помещается в выбранный объём.

Для локальных исследований приоритетом становятся небольшой FOV и высокая пространственная детализация. Для комплексного планирования важнее анатомический охват, стабильное позиционирование и возможность просматривать данные в мультипланарных реконструкциях.

Протокол выбирает врач: аппарат предоставляет набор технических режимов, но не заменяет клиническое обоснование исследования.

Magic PAN

Алгоритм использует сотни слоёв, полученных во время экспозиции, и формирует панораму с оптимизированной резкостью. Врач получает больше информации из одной панорамной экспозиции и может выбрать наиболее информативное отображение зубной дуги после завершения исследования. Алгоритм помогает при небольших отклонениях фокусного слоя, но не компенсирует выраженное движение или грубую ошибку позиционирования.

FOV 8 × 8 см

Объём охватывает верхнюю и нижнюю челюсти и подходит для базового имплантационного планирования. Практически это позволяет выбирать область исследования по клинической задаче: не сканировать весь доступный объём, если врачу требуется локальная зона, и переходить к расширенному обзору для комплексного планирования. Точный набор размеров и способ получения максимального объёма — за одну экспозицию или сшиванием — должны совпадать с выбранным исполнением аппарата.

Подготовка к Rapid Ceph

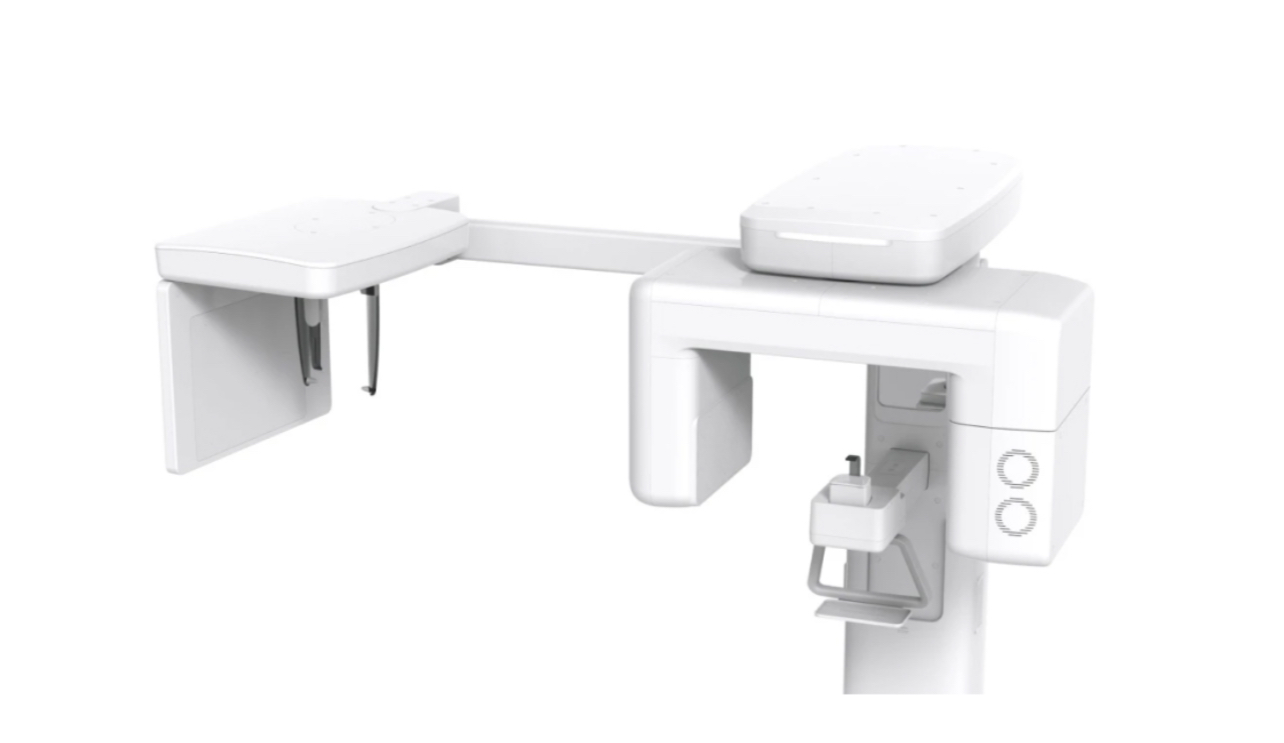

Для развития ортодонтического направления доступна отдельная конфигурация A9 RC с быстрым цефалометрическим модулем. Короткое время получения проекции уменьшает влияние непроизвольного движения и ускоряет работу ортодонтического кабинета. Если модуль не установлен, его датчик, плечо, программы и лицензии указываются отдельными позициями спецификации.

14-битная регистрация

Глубина градаций серого поддерживает различимость костных и зубных структур. Параметр помогает адаптировать исследование к пациенту и сохранить диагностически значимую информацию без применения одного универсального протокола ко всем клиническим ситуациям. Окончательный режим выбирает врач с учётом возраста, телосложения, области интереса и требуемой детализации.

Детские настройки

Протоколы экспозиции учитывают возрастную группу и телосложение пациента. Параметр помогает адаптировать исследование к пациенту и сохранить диагностически значимую информацию без применения одного универсального протокола ко всем клиническим ситуациям. Окончательный режим выбирает врач с учётом возраста, телосложения, области интереса и требуемой детализации.

Открытая конструкция

Пациент остаётся доступен оператору, а высота регулируется электрически. До основной экспозиции оператор контролирует положение головы и зоны интереса, что помогает сделать исследование воспроизводимым и уменьшить риск повторной съёмки из-за неверного центрирования. Польза функции наиболее заметна в поточной работе, при сложной анатомии и у пациентов, которым трудно долго сохранять неподвижность.

Ez3D-i

Программная платформа поддерживает MPR, измерения и имплантационное планирование. В единой среде врач открывает исследования, выполняет реконструкции и измерения, готовит материалы для консультации и передаёт данные в совместимые системы клиники. Количество рабочих мест, серверные функции, DICOM-узлы и дополнительные модули закрепляются в коммерческой спецификации.

Позиционирование и комфорт пациента

Компактная стойка, открытый доступ и моторизованная колонна подходят для стандартного рентген-кабинета. Пациент может располагаться стоя либо в инвалидном кресле.

Стабильное положение пациента важно не только для удобства, но и для качества исходных проекций. Лазерные направляющие, опоры и моторизованная регулировка высоты рассматриваются как часть единого рабочего процесса, который начинается с выбора программы и заканчивается проверкой положения зоны интереса.

Панорамная и цефалометрическая диагностика

Базовая A9 не оснащена цефалостатом. Rapid Ceph доступен в отдельной конфигурации A9 RC.

Панорамные и телерентгенографические программы оцениваются отдельно от КЛКТ: у них собственные датчики, время сканирования, набор проекций и программные лицензии. Наличие названия CEPH в семействе не означает, что цефалостат установлен в каждой поставке.

Программное обеспечение и интеграция

Ez3D-i объединяет просмотр, реконструкции и планирование. DICOM, рабочая станция и лицензии перечисляются в спецификации поставки.

До внедрения проверяют совместимость форматов, DICOM-сценарии, сетевое хранение, количество рабочих мест и требования к рабочей станции. Это позволяет заранее отделить стандартный просмотр исследований от приобретаемых модулей имплантационного планирования, сегментации, экспорта STL или цефалометрического анализа.

Комплектация и подготовка кабинета

До заказа фиксируются точный FOV, установленный или опциональный CEPH, рабочая станция, количество лицензий, программные модули, монтажное основание и сетевые интерфейсы. Проект кабинета учитывает габариты, массу, сервисные зоны, электропитание и радиационную защиту.

В договор поставки целесообразно включить перечень датчиков, позиционеров, прикусных блоков, калибровочных принадлежностей, аксессуаров для сканирования моделей, обучение и условия сервисного обслуживания. Так функции платформы не смешиваются с фактически приобретаемым оснащением.

Почему выбрать A9

• максимальный FOV 8 × 8 см в точной конфигурации;
• фирменная технология Magic PAN;
• фирменная технология FOV 8 × 8 см;
• панорамная и 3D-диагностика на одной платформе;
• программная интеграция и возможность зафиксировать оснащение под задачи клиники.

Для каких клиник подходит A9

A9 выбирают не только по размеру FOV, но и по фирменным технологиям, программной среде и точной комплектации.

• клиникам, которым требуется максимальный FOV 8 × 8 см;
• отделениям имплантологии, хирургии и общей стоматологии;
• врачам, которым нужны локальные и обзорные 3D-протоколы;
• клиникам, использующим панорамную диагностику и цифровое планирование;
• кабинетам, где важны функции Magic PAN и FOV 8 × 8 см;
• организациям, которым требуется DICOM-интеграция и несколько рабочих мест;

Окончательный состав поставки закрепляется спецификацией до проектирования кабинета и оформления заказа.
