KYOZIR KZ-05 — 5-осевой стоматологический фрезерный станок
KYOZIR KZ-05 — CAD/CAM-станок для сухого и влажного фрезерования.
Он подходит клиникам с собственной лабораторией, зуботехническим лабораториям и производственным центрам, которым нужно работать с несколькими видами материалов на одном оборудовании.
Станок рассчитан на диски, стеклокерамические блоки и титановые премиллы.
Пятиосная кинематика позволяет выполнять как стандартные ортопедические работы, так и конструкции со сложной геометрией.
- 5 осей — обработка поднутрений, винтовых каналов и сложных внутренних поверхностей.
- Сухой и влажный режимы — работа с цирконием, стеклокерамикой, полимерами и металлическими заготовками.
- Шпиндель 2,5 кВт — обработка материалов разной плотности.
- Магазин на 21 инструмент — меньше ручных замен фрез во время работы.
Для клиники и лаборатории
Для клиники с собственной лабораторией
KYOZIR KZ-05 помогает организовать цифровой маршрут от CAD-модели до готовой конструкции.
Врач и техник могут согласовать форму, материал и особенности работы до запуска фрезерования, не передавая заказ в сторонний производственный центр.
Станок особенно интересен клиникам, которые развивают ортопедию, имплантационное протезирование и собственную цифровую лабораторию.
Для зуботехнической лаборатории
Один станок закрывает работы с цирконием, стеклокерамикой, PMMA, PEEK, титаном и другими материалами.
Это удобно для лаборатории с разными типами заказов, которая хочет расширить производство без покупки отдельных фрезеров для сухого и влажного режима.
Материалы и виды работ
Сухая и влажная обработка
- Сухой режим — диоксид циркония и воск.
- Влажный режим — PMMA, PEEK, стеклокерамика, акрил, титановые заготовки и кобальт-хром.
Режим обработки, набор фрез и CAM-стратегия подбираются под конкретный материал и конструкцию.
Какие конструкции можно изготавливать
- Коронки, мостовидные протезы, виниры, вкладки и накладки.
- Телескопические коронки и каркасы.
- Индивидуальные и угловые абатменты.
- Конструкции с винтовой фиксацией, балки и аттачменты.
- Полнодуговые работы, окклюзионные шины и хирургические шаблоны.
Возможность изготовления конкретной конструкции зависит от материала, выбранной заготовки, инструмента и CAM-программы.
Заготовки и сложная геометрия

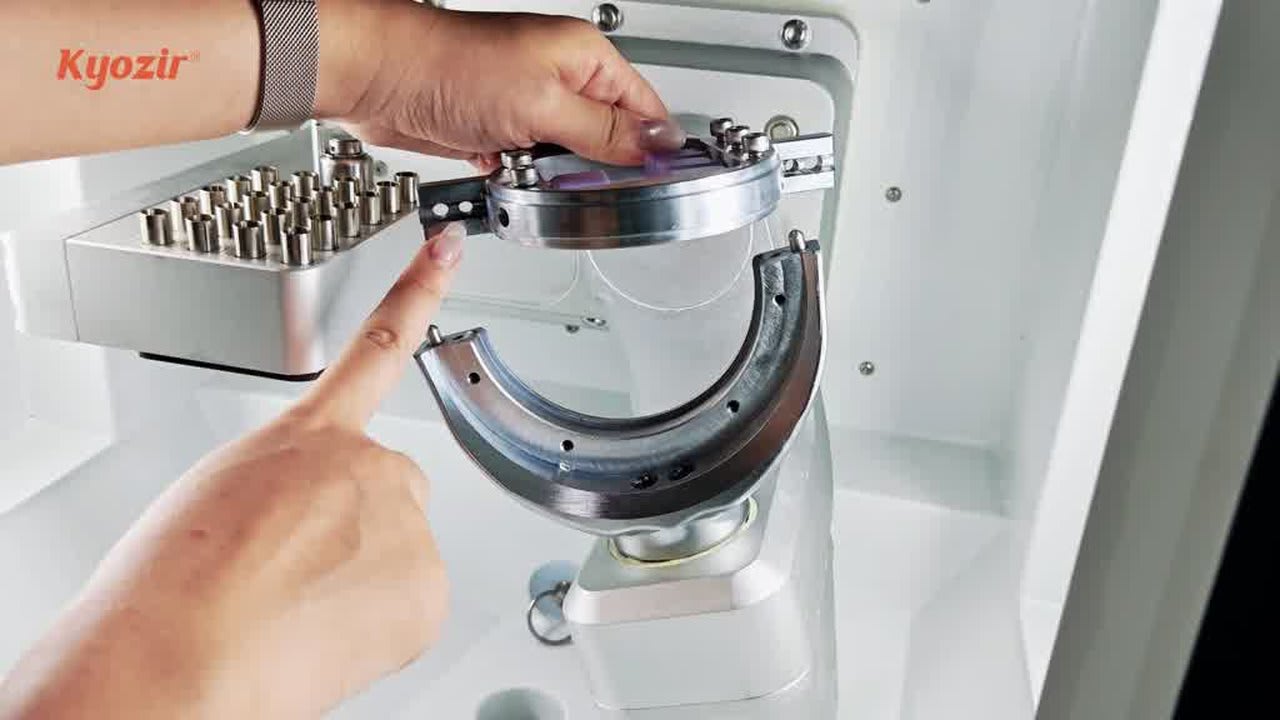

Диски, блоки и премиллы
- Диски Ø98 мм — поддерживается толщина от 10 до 25 мм.
- Стеклокерамические блоки — до 6 заготовок размером 18 × 13 × 15 мм.
- Титановые премиллы — до 3 заготовок в держателе.
Пятиосевая обработка
Рабочие перемещения по осям X/Y/Z составляют 190/96/99 мм. Ось A вращается на 360°, ось B работает в диапазоне от +30° до −90°.
Такая кинематика помогает обрабатывать внутренние поверхности, поднутрения, винтовые каналы и элементы под углом.
Заявленная точность обработки — ±0,01 мм. На конечный результат также влияют подготовка цифровой модели, калибровка, износ фрез, фиксация заготовки и параметры CAM-стратегии.
Шпиндель и стабильность
Инструментальная система
Шпиндель мощностью 2,5 кВт развивает скорость до 60 000 об/мин. Магазин рассчитан на 21 инструмент с хвостовиком 6 мм, поэтому техник может использовать отдельные фрезы для черновой и чистовой обработки без постоянной ручной замены.
Жёсткая конструкция
Цельнолитой чугунный корпус и масса 285 кг создают устойчивую базу для пятиосевой обработки. Это помогает снизить влияние вибраций при работе на высоких оборотах.
Для сохранения стабильного качества важно регулярно очищать рабочую камеру и держатели, контролировать состояние инструмента и выполнять калибровку по регламенту.
Цифровой рабочий процесс
- Получение данных. Скан или цифровая модель поступают в CAD-систему.
- Проектирование. Врач и техник согласуют конструкцию, материал и клинические особенности.
- Подготовка в CAM. Техник выбирает заготовку, фрезы и стратегию обработки.
- Фрезерование. Станок выполняет программу в сухом или влажном режиме.
- Контроль и финиш. Конструкция проверяется и проходит последующую обработку по регламенту материала.
До поставки необходимо подтвердить совместимость используемой CAD/CAM-системы, постпроцессора и форматов обмена данными.

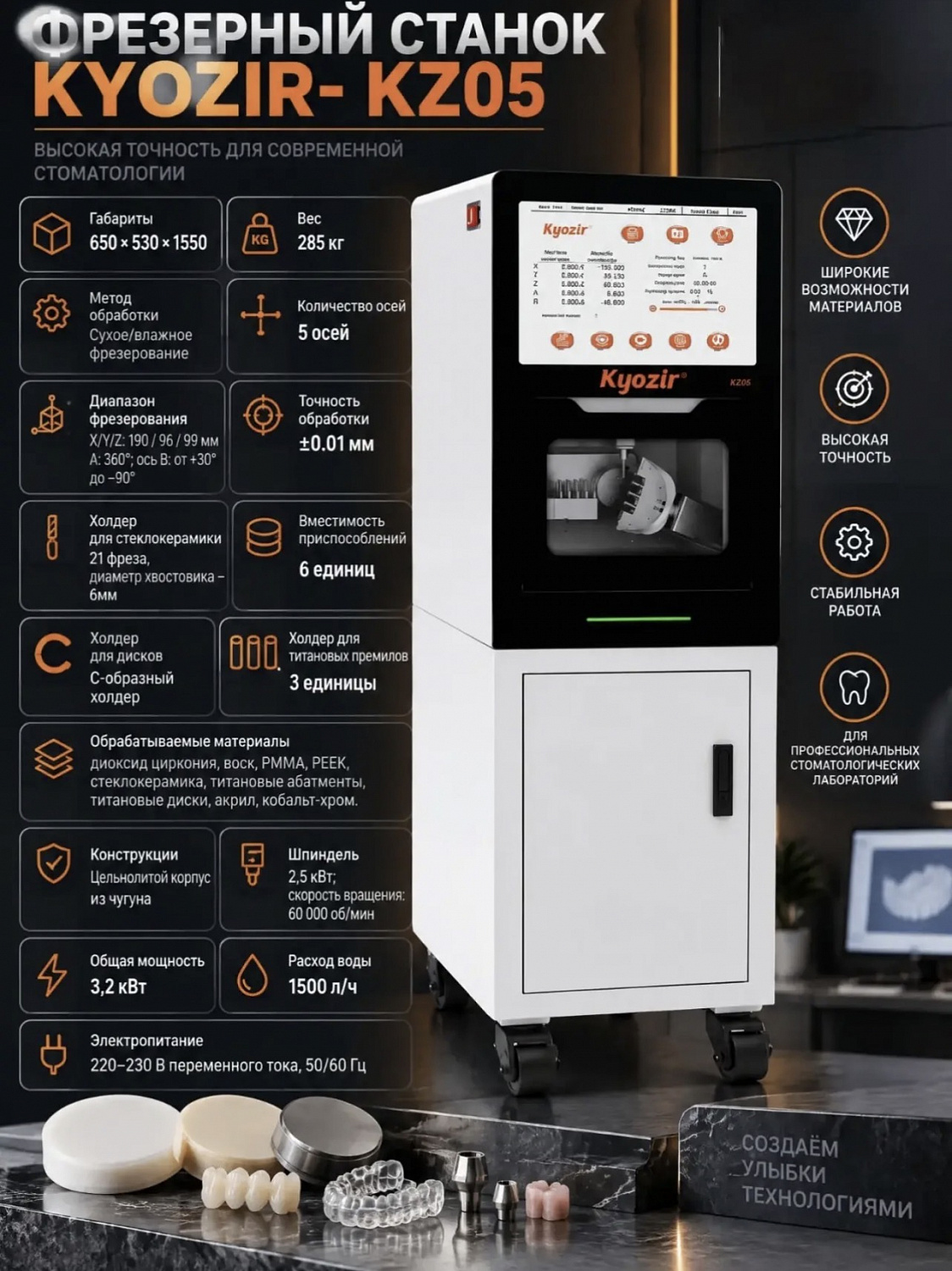

Технические характеристики
|
Коммерческое название
|
KYOZIR KZ-05
|
|
Заводское обозначение
|
KZ-A05
|
|
Метод обработки
|
Сухое и влажное фрезерование
|
|
Количество осей
|
5
|
|
Перемещение по осям X/Y/Z
|
190 / 96 / 99 мм
|
|
Ось A
|
360°
|
|
Ось B
|
От +30° до −90°
|
|
Заявленная точность
|
±0,01 мм
|
|
Шпиндель
|
2,5 кВт, до 60 000 об/мин
|
|
Магазин инструментов
|
21 позиция, хвостовик 6 мм
|
|
Держатель стеклокерамики
|
До 6 блоков, 18 × 13 × 15 мм
|
|
Держатель диска
|
1 позиция, Ø98 мм, толщина 10–25 мм
|
|
Держатель титановых премиллов
|
3 позиции
|
|
Корпус
|
Цельнолитой чугунный
|
|
Общая мощность
|
3,2 кВт
|
|
Электропитание
|
220–230 В, 50/60 Гц
|
|
Рабочее давление воздуха
|
4,5–7,5 бар
|
|
Потребление сжатого воздуха
|
Около 50 л/мин
|
|
Производительность подачи воды
|
1500 л/ч
|
|
Габариты, Ш × Г × В
|
650 × 530 × 1550 мм
|
|
Масса
|
285 кг
|
Подготовка к установке
Что нужно предусмотреть
- Электропитание 220–230 В с учетом потребляемой мощности 3,2 кВт.
- Сжатый воздух с рабочим давлением 4,5–7,5 бар и подготовкой воздуха.
- Аспирацию для удаления пыли при сухом фрезеровании.
- Систему охлаждения для влажной обработки.
- Прочное место установки с учетом массы оборудования.
- Совместимую CAM-систему и постпроцессор.
Комплектация
Состав поставки лучше фиксировать в спецификации к договору.
До оплаты следует уточнить наличие держателей, калибровочного инструмента, стартовых фрез, системы охлаждения, аспирации, программного обеспечения и постпроцессора.
Тестирование и запуск
Проверьте результат на своей работе
Перед покупкой важно оценить не только паспортные данные, но и обработку типовой работы лаборатории. Для теста можно использовать коронку, мост, индивидуальный абатмент или другую конструкцию из основного материала.
После тестового фрезерования оценивают поверхность, геометрию, доступ инструмента к сложным зонам и результат после полного технологического цикла.
Отправьте STL-файл и укажите материал — согласуем возможность тестового фрезерования.
Запуск и обучение
Перед запуском проверяют требования к электросети, воздуху, аспирации и охлаждению. После установки выполняются подключение, калибровка и тестовая обработка.
- Установка дисков, блоков и премиллов.
- Подготовка и смена инструментов.
- Запуск сухого и влажного режима.
- Очистка рабочей камеры и держателей.
- Ежедневный уход и действия при сообщениях системы.
Сервис и гарантия
Срок гарантии, порядок диагностики, доступность запасных частей, выезд инженера и послегарантийное обслуживание должны быть закреплены в договоре поставки.
Это особенно важно для лаборатории, в которой фрезерный станок участвует в ежедневном производстве.
Частые вопросы
Подходит ли KYOZIR KZ-05 для циркония и стеклокерамики?
Да. Цирконий обрабатывается в сухом режиме, а стеклокерамика — во влажном.
Можно ли изготавливать титановые абатменты?
Да. Для титановых премиллов предусмотрен держатель на 3 позиции.
Что влияет на качество поверхности?
Материал, состояние и диаметр фрезы, обороты шпинделя, CAM-стратегия, фиксация заготовки и своевременная калибровка.
Нужны ли компрессор и аспирация?
Да. Для станка требуется сжатый воздух 4,5–7,5 бар. Аспирация необходима при сухом фрезеровании.
Входит ли CAM-программа в комплект?
Это зависит от выбранной комплектации. Лицензию, постпроцессор и условия обновления программного обеспечения нужно указать в спецификации.
Получите расчёт готового рабочего места
Полный бюджет включает не только станок, но и инструменты, CAM-программу, аспирацию, компрессор, охлаждение, доставку, запуск и обучение. Мы поможем собрать конфигурацию под ваши материалы, типы работ и планируемую загрузку.
- Подбор комплектации для клиники или лаборатории.
- Проверка требований к помещению и инженерным коммуникациям.
- Расчёт полной стоимости запуска.
- Подготовка предложения на покупку или лизинг.
Запросите коммерческое предложение на KYOZIR KZ-05 с полной спецификацией и составом поставки.
