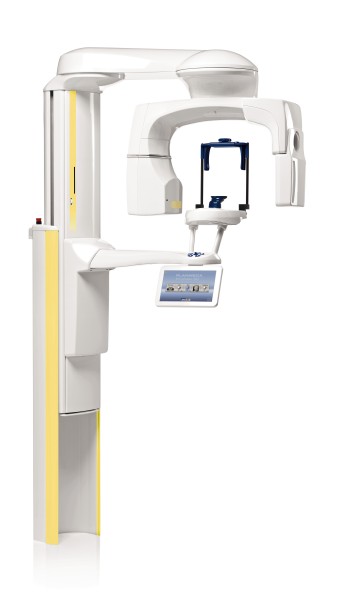

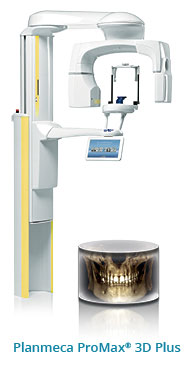

Planmeca ProMax 3D Plus (16x9) дентальный 3D томограф

Planmeca ProMax 3D Plus, FOV 16 × 9 см — цифровая экстраоральная рентгеновская система, выполняющая панорамные 2D-исследования, конусно-лучевую компьютерную томографию. Имплантология, хирургия, эндодонтия, ВНЧС, пазухи и полнодуговая диагностика. Возможности аппарата разделены на установленные функции и дополнительные опции, которые должны быть перечислены в спецификации поставки.

Модель рассчитана на последовательный цифровой рабочий процесс: выбор клинической программы, позиционирование пациента, получение изображения, диагностический анализ и передача результата в архив клиники. Оператор выбирает минимально достаточное исследование по показанию.

Назначение и диагностический профиль

Диагностический профиль ProMax 3D Plus: Имплантология, хирургия, эндодонтия, ВНЧС, пазухи и полнодуговая диагностика. Выбор программы строится от клинического вопроса: обзорное 2D-исследование используют для первичной оценки, объёмное — когда требуется анализ анатомии в трёх плоскостях, а CEPH — для ортодонтических проекций.

Аппарат рассчитан на плановую загрузку рентгенологического кабинета. Для воспроизводимого результата важны подготовка пациента, удаление металлических предметов из области исследования, точное центрирование и выбор протокола, соответствующего размеру зоны интереса.

Диагностические режимы

Установленные режимы визуализации: 2D; 3D. Панорамная съёмка: Да; КЛКТ: Да; телерентгенография: Нет.

Панорамные программы применяются для обзорной оценки зубных рядов, прикуса и смежных областей. КЛКТ используется, когда врачу требуется пространственная информация; CEPH предназначена для ортодонтических проекций и анализа роста.

FOV и выбор объёма исследования

Максимальный FOV составляет 16 × 9 см, минимальный — 5 × 5 см. Доступные области: 5 × 5; 5 × 8; 8 × 5; 8 × 8; 11 × 5; 11 × 8; 16 × 9 см. Полный объём выбирают для комплексной оценки, локальный — для ограниченной зоны интереса.

Минимальный воксель 75 мкм применяют при необходимости повышенной детализации. Для обзорных задач более крупный воксель уменьшает размер файла и время реконструкции. Отсутствующую анатомическую область нельзя восстановить программно после экспозиции.

Время и качество 3D-сканирования

Подтверждённый диапазон времени 3D-сканирования: 9 с–33 с. Если минимальное и максимальное значения совпадают, аппарат использует фиксированный цикл для указанной конфигурации.

Короткий протокол уменьшает риск артефактов движения, а высокодетализированный режим предъявляет более строгие требования к фиксации. Режим выбирают по клинической задаче, а не только по минимальной продолжительности.

2D- и 3D-диагностика

Planmeca ProMax 3D Mid объединяет конусно-лучевую компьютерную томографию и панорамную съёмку в одной диагностической системе.

В ProMax 3D Plus эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

FOV до 20 × 17 см

Максимальная область исследования 20 × 17 см подходит для визуализации зубочелюстной системы, обоих ВНЧС, дыхательных путей и челюстно-лицевой области.

В ProMax 3D Plus эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

Воксель от 75 мкм

Минимальный размер вокселя 75 мкм используется для задач, где важна повышенная детализация.

В ProMax 3D Plus эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

3D-сканирование 9–33 с

Доступные протоколы позволяют выбирать скорость и качество исследования в диапазоне 9–33 с.

В ProMax 3D Plus эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

Planmeca Ultra Low Dose

Низкодозовый протокол формирует КЛКТ с дозой, сопоставимой с отдельными 2D-исследованиями, когда это допускает клиническая задача.

В ProMax 3D Plus эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

Planmeca CALM

Опциональный алгоритм корректирует артефакты движения в объёмных данных без повторного сканирования.

В ProMax 3D Plus эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

Planmeca Romexis

Planmeca Romexis используется для получения, просмотра и хранения исследований.

В ProMax 3D Plus эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

Сшитый FOV 20 × 17 см

Вертикальное сшивание расширяет область исследования до 20 × 17 см для челюстно-лицевых и ЛОР-задач.

В ProMax 3D Plus эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

Панорамные и дополнительные программы

Панорамный режим входит в установленную конфигурацию. Время pan-исследований — 2,7 с–16 с; предусмотрены детские программы; доступны исследования внчс; доступны программы для пазух; предусмотрена программа bitewing.

Сегментированные и специализированные проекции ограничивают изображение областью интереса. Набор программ должен соответствовать установленной лицензии и не переносится автоматически между похожими модификациями семейства.

Телерентгенография

Цефалостат в конфигурации не установлен, поэтому телерентгенографические проекции не выполняются. Возможность последующей модернизации оценивается отдельно по аппаратному исполнению.

Если клинике необходим регулярный ТРГ-поток, отсутствие установленного модуля учитывают при сравнении конфигураций и расчёте полной стоимости диагностического проекта.

Позиционирование и работа с пациентом

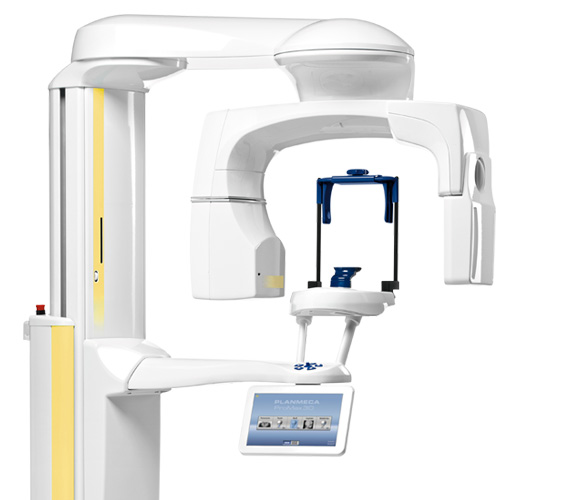

Лазерные направляющие, прикусной блок, височные упоры и лобная опора задают положение головы. Электрическая колонна регулирует высоту, а открытая зона обследования обеспечивает визуальный контроль пациента.

Конструкция допускает обследование пациента в инвалидном кресле. Предусмотренные положения пациента: стоя; в инвалидном кресле. Перед экспозицией снимают металлические предметы и проверяют неподвижность.

Дозовая оптимизация и контроль качества

Для контроля качества и дозовой оптимизации предусмотрены: низкодозовый режим, автоматический подбор экспозиции, подавление металлических артефактов.

Доза оптимизируется выбором программы, области и уровня качества. Низкодозовый режим применяется к подходящим клиническим задачам и не заменяет стандартный или высокодетализированный протокол, когда их информативность необходима.

Программное обеспечение и цифровой обмен

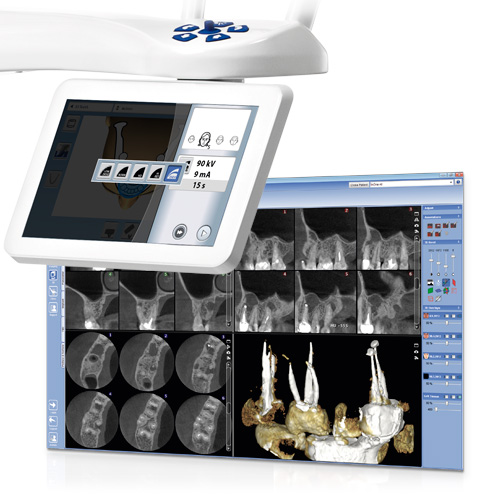

Planmeca Romexis объединяет получение, MPR, панорамную реконструкцию, измерения и планирование. Для цифрового обмена доступны: DICOM 3.0 как опция, подключение к локальной сети.

Число рабочих мест, серверные узлы, имплантационные библиотеки, экспорт STL и дополнительные аналитические модули определяются лицензиями. Форматы обмена проверяют с информационной системой клиники до ввода оборудования.

Монтаж и требования к кабинету

Напольная система требует проектной проверки несущих конструкций, высоты помещения, защитной зоны, кабельных трасс и сервисных проходов. Рабочая станция и ИБП размещаются вне траектории движения аппарата.

Тип установки — напольное; электропитание — 100–240 в, 50/60 гц; зона без ceph — 1350 × 1450 мм. Если точный монтажный размер не приведён, его берут из плана установки выбранного исполнения.

Практический рабочий процесс

Оператор выбирает исследование, устанавливает пациента по направляющим и опорам, проверяет выбранную область и запускает экспозицию из защищённой зоны. После получения данных врач сначала оценивает исходные изображения, затем применяет фильтры и измерения.

Для воспроизводимости клинике полезно закрепить протоколы по типам исследований, правила именования и хранения файлов, резервное копирование и контроль диагностического монитора. Регулярное обучение и техническое обслуживание уменьшают риск организационных повторов.

Для каких клиник подходит ProMax 3D Plus

• клиникам, которым необходимы панорамные 2D-исследования, конусно-лучевую компьютерную томографию;
• практикам по направлениям: имплантология, хирургия, эндодонтия, внчс, пазухи и полнодуговая диагностика.;
• организациям, которым важен выбор исследования под конкретную область;
• семейным стоматологиям при наличии детских программ;
• клиникам с цифровым архивом и несколькими диагностическими рабочими местами;
• кабинетам, подготовленным к указанным габаритам и электропитанию;
• практикам, которым требуется стандартизированный цифровой рабочий процесс;
• организациям, готовым отдельно зафиксировать аппаратные и программные опции.
