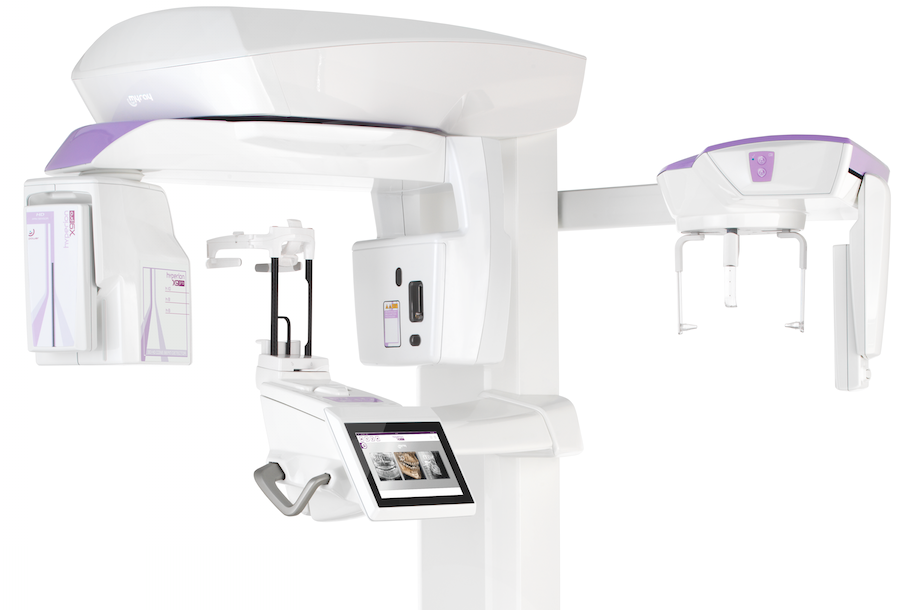

Дентальный томограф Hyperion X9 PRO c цефалостатом (FOV 16x18 см)

Hyperion X9 PRO - это уникальный дентальный томограф премиум класса 3 в 1.

С помощью этого инструмента вы сможете создавать высококачественные 2D и 3D-изображения.

Все системы прошли необходимые проверки, что гарантирует комфорт и безопасность всего процесса работы.

Главные отличия - это улучшенная управляемость, простота, а также высокая точность диагностики.

Для удобства аппарат оснащен специализированной сенсорной панелью, с которой осуществляется управление.

Особенности:

1. Улучшенная МРТ-система. Снимок на выходе отличается тем, что он полностью соответствует всем требованиям и имеет высочайший уровень детализации. Доза автоматически подстраивается под особенности пациента.

2. Цефалометрия. Система телерадиографии была заметно улучшена, что поможет вам создавать лучшие изображения, используя пониженную дозу излучения.

3. UltraHD - разрешение. На выходе вы получите изображение, которое возможно тщательно просматривать. 360 градусов - это отличное решение, чтобы отследить минимальные деформации. Точность сканирования достигает 75 мкм, при использовании XF функции - 68 мкм (опция).

Повышенная мощность

Томограф X9 Pro превзойдет самые тайные пожелания.

С помощью этого дентального аппарата вы сможете производить трехмерную визуализацию на новый, более лучший и успешный уровень.

Для эффективной работы предусмотрен большой диапазон самых областей сканирования. Исследуйте то, что действительно важно и нужно - от суставов и структур зубов до ЛОР-органов.

С помощью этого инструмента вы сможете по-настоящему расширить возможности 3D-диагностики.

Особенности 3D сканирования:

1. Возможно осуществлять сканирование дуги длинной в 75 мкм. Есть специальный ультрачеткий  режим при Вокселе 68 мкм- самым низким на рынке! Двойное сканирование позволит не упустить не одну деталь, создав идеально подходящие импланты;

2. Вы сможете полноценно исследовать дыхательные пути с помощью этого устройства.

Почувствуйте улучшения

С приобретением этого устройства вы выведите качество диагностики на новый уровень. Модернизированная система имеет мощнейший генератор, который позволит достичь разрешения 68 мкм, что является на сегодня максимально низким среди дентальных томографов в мире!

Особенности X9 Pro:

• 360-градусное сканирование, для которого необходимо лишь немного времени. Устройство автоматизированно соберет все данные и осуществит диагностику за небольшой промежуток времени.
• Уровень подавления  артефактов и необходимая доза облучения значительно снижены.
• Модернизированный генератор с фокусированным пятном 0.5 миллиметров.
• Более удобная панель управления, которая обладает оптимальной чувствительностью.

• Работайте с тем разрешением, которое позволит точно поставить диагноз.

• На выбор в работе доступен широкий диапазон полей для самых разных целей и задач. Каждая проекция доступна диагносту одновременно в нескольких режимах.

• Доступны режимы QuickScan (когда необходимо произвести быстрое сканирование), стандартный режим (предназначается для первоначальной диагностики), режим SuperHD для максимально точных результатов.

Рекомендуемые для лор-исследований режимы:

• Для исследования уха рекомендуется применять FOV размером 70 * 60 миллиметров.

• Для исследований пазух носа применяется FOV размером 130 * 80 миллиметров;

• Для исследования рта и горла применяется FOV размером 130 * 100 миллиметров;

• Для того, чтобы исследовать дыхательные пути, используется FOV 130 * 160 миллиметров.

• FOV 16  * 18 см. Диагностика всей зубочелюстно-лицевой области: верхних дыхательных путей от носа до трахеи, обоих височно-нижнечелюстных суставов, верхнечелюстных и носовых пазух.

Рекомендации для стоматологических исследований.

Для сложных исследований рекомендуется применять следующие:

• Если вы исследуете передние зубы, то рекомендуется применять режим 130 * 160 миллиметров;

• Для исследования нижней челюсти рекомендуется применять режимы 130 * 100 миллиметров;

• Для исследования пазух рекомендуется применять 100 * 100 миллиметров;

• Для исследования суставов рекомендуется применять 70 * 60 миллиметров;

• Для исследования отдельных зубов рекомендуется применять 40 * 40 миллиметров.

Особенности и рекомендации основных исследований:

• Для исследования полного ряда взрослого пациента рекомендуется использовать 100 * 80 миллиметров;

• Исследования отдельных зубных дуг рекомендуется применять режим 100 * 60 миллиметров;

• Для исследования зубного ряда полностью рекомендуется применять режим 80 * 80 миллиметров;

• Для исследования зубной дуги ребенка рекомендуется применять 80 * 60 миллиметров;

• Для исследования переднего зубного ряда рекомендовано применять режим 60 * 60 миллиметров.

Доступные режимы:

1. FOV 6 * 6 сантиметров;

2. FOV 4 * 4 сантиметров;

3. FOV 10 * 8 сантиметров;

4. FOV 13 * 16 сантиметров;

5. Поле обзора 16 * 18 сантиметров. В диаметре 16 см помещаются 2 сустава для ортодонтического лечения.

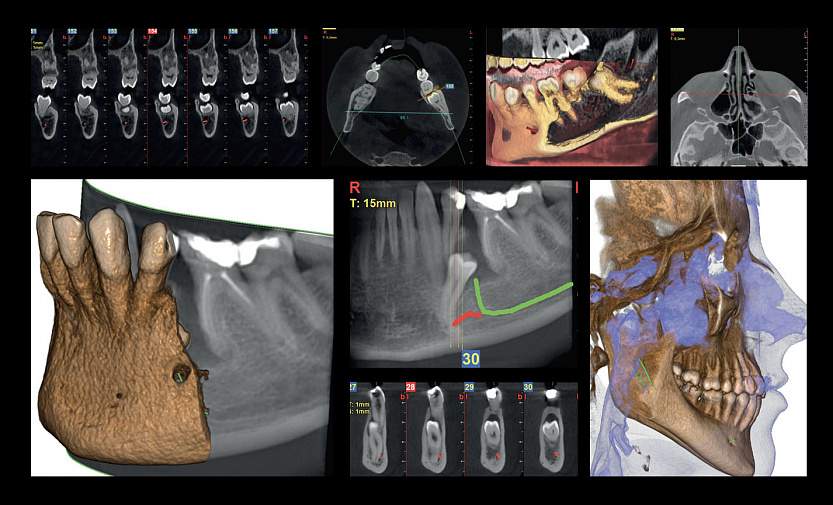

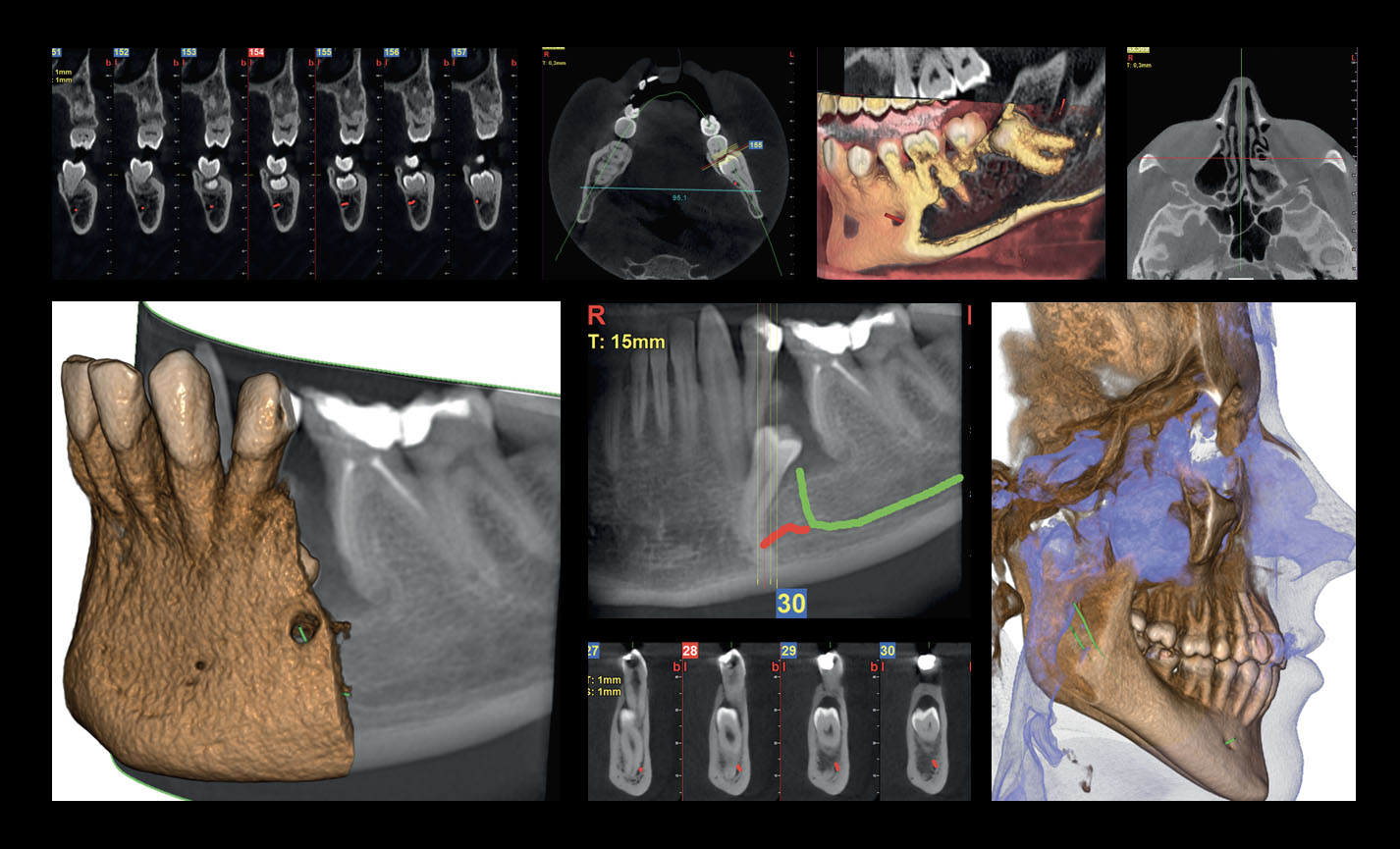

Решение клинических случаев

• Встроенный режим ортодонтической диагностики позволяет исследовать третичные моляры, включая исследование корней. Отдельно рекомендуется исследовать проблемные зубы. Вы можете применять режимы с низкой дозой излучения, если необходимо быстрое и начальное исследование.

• Перед установкой импланта рекомендовано проводить ортодонтическую диагностику

• Высокоэффективная диагностика возможна за счет широкого поля изображения 100 миллиметров. Это позволит исследовать третьи моляры, что крайне сложно при применении иных техник сканирования.

• С помощью сканирования необходимо будет дополнительно произвести также исследование и “проблемных” зубов. В этом случае используется малая доза излучения и уменьшенное поле.

Встроенные функции:

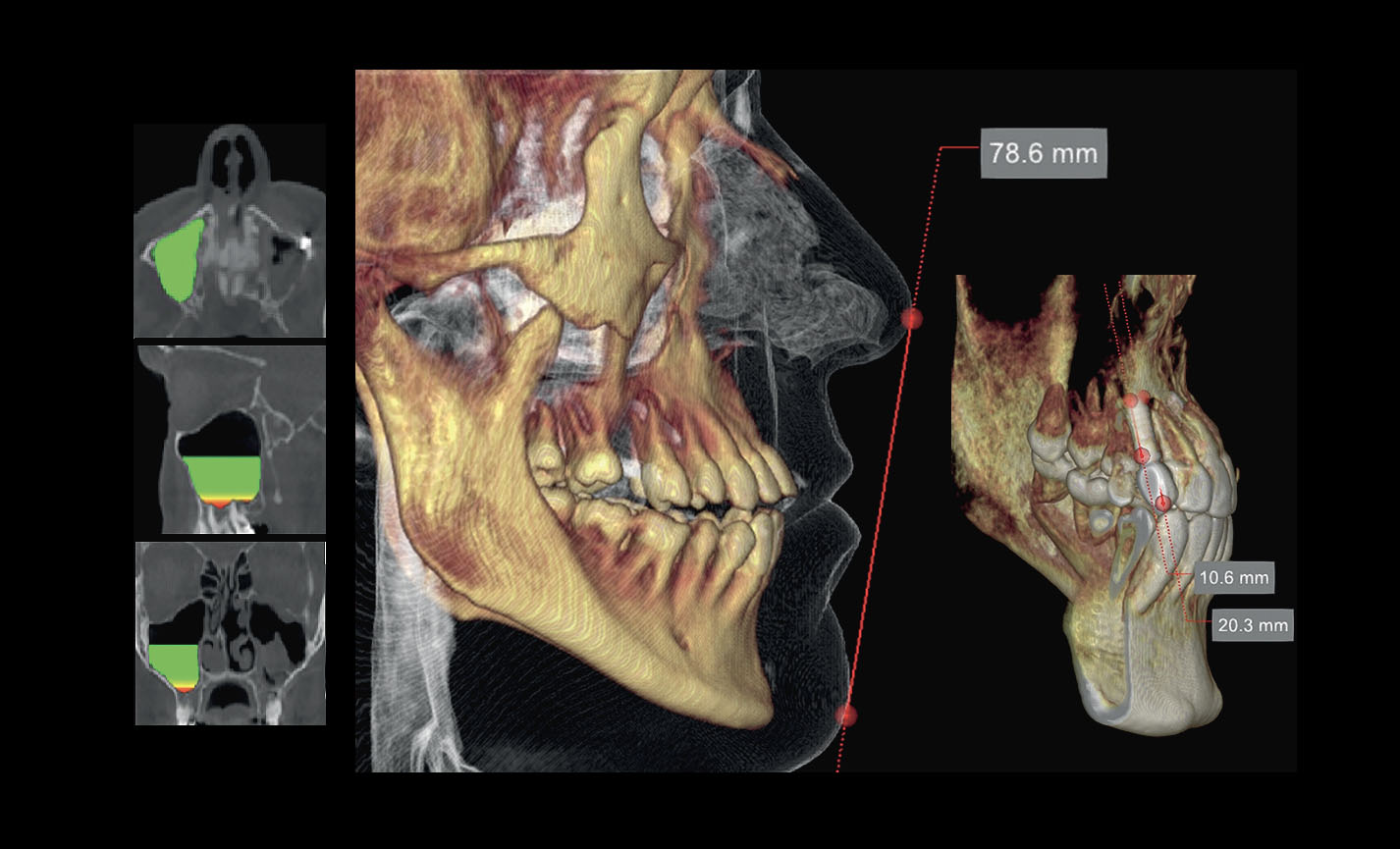

• Режим объемного анализа позволяет быстро и безопасно оценить объем пазух;

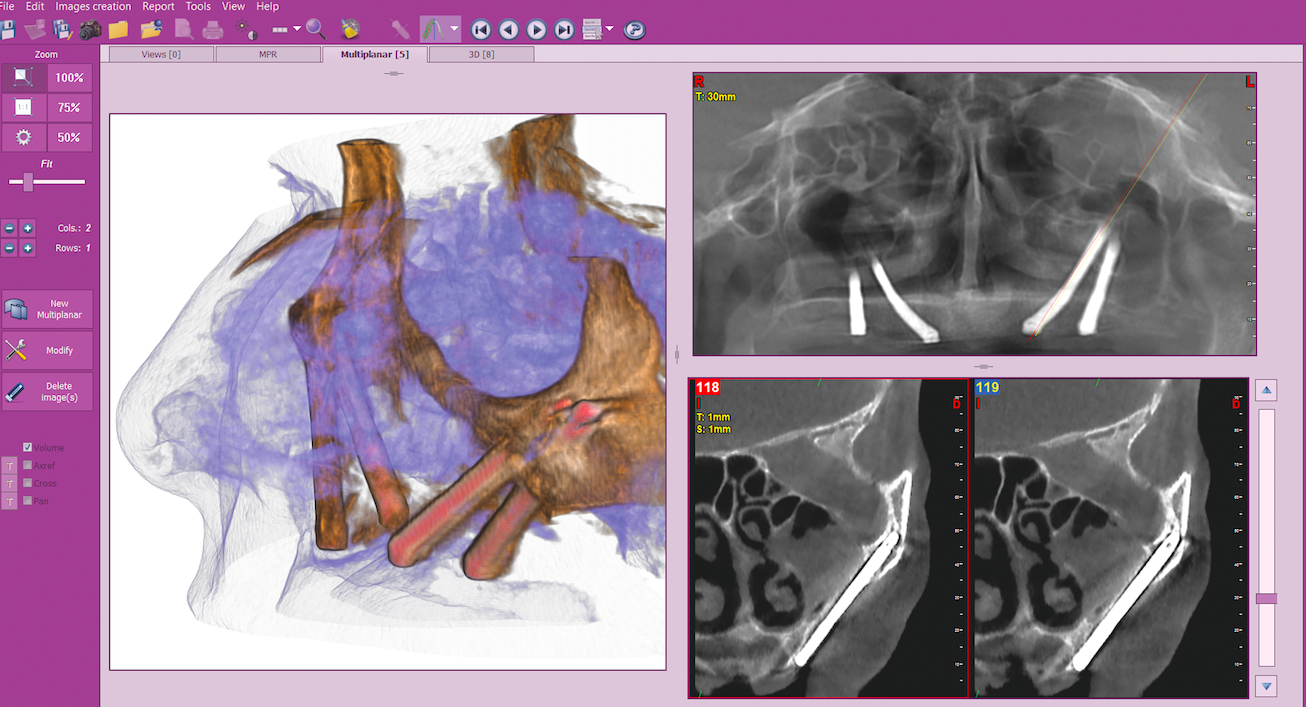

• Режим оценки скуловых имплантов - режим, помогающий в установке скуловых имплантов;

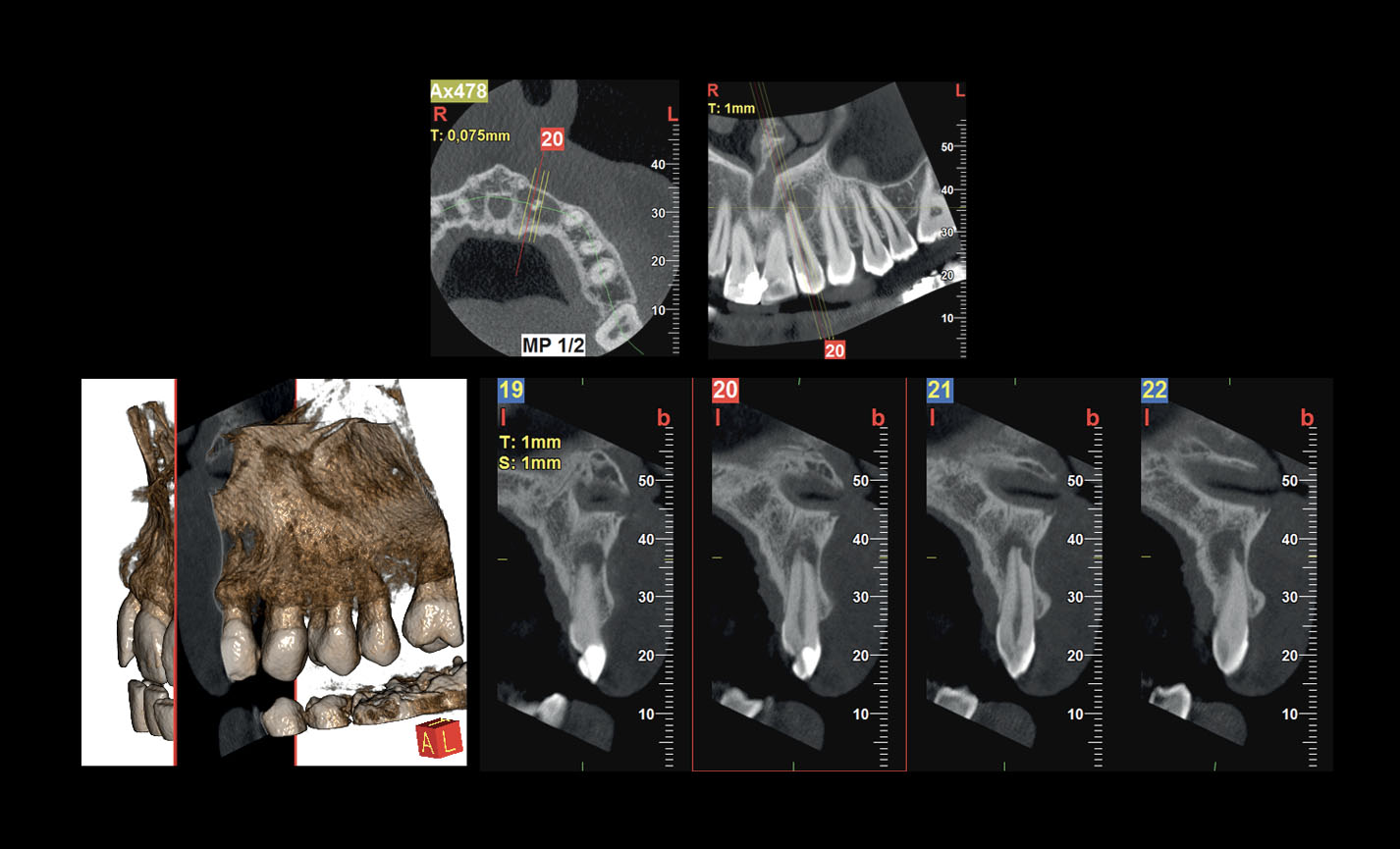

• Режим эндодонтического обследования;

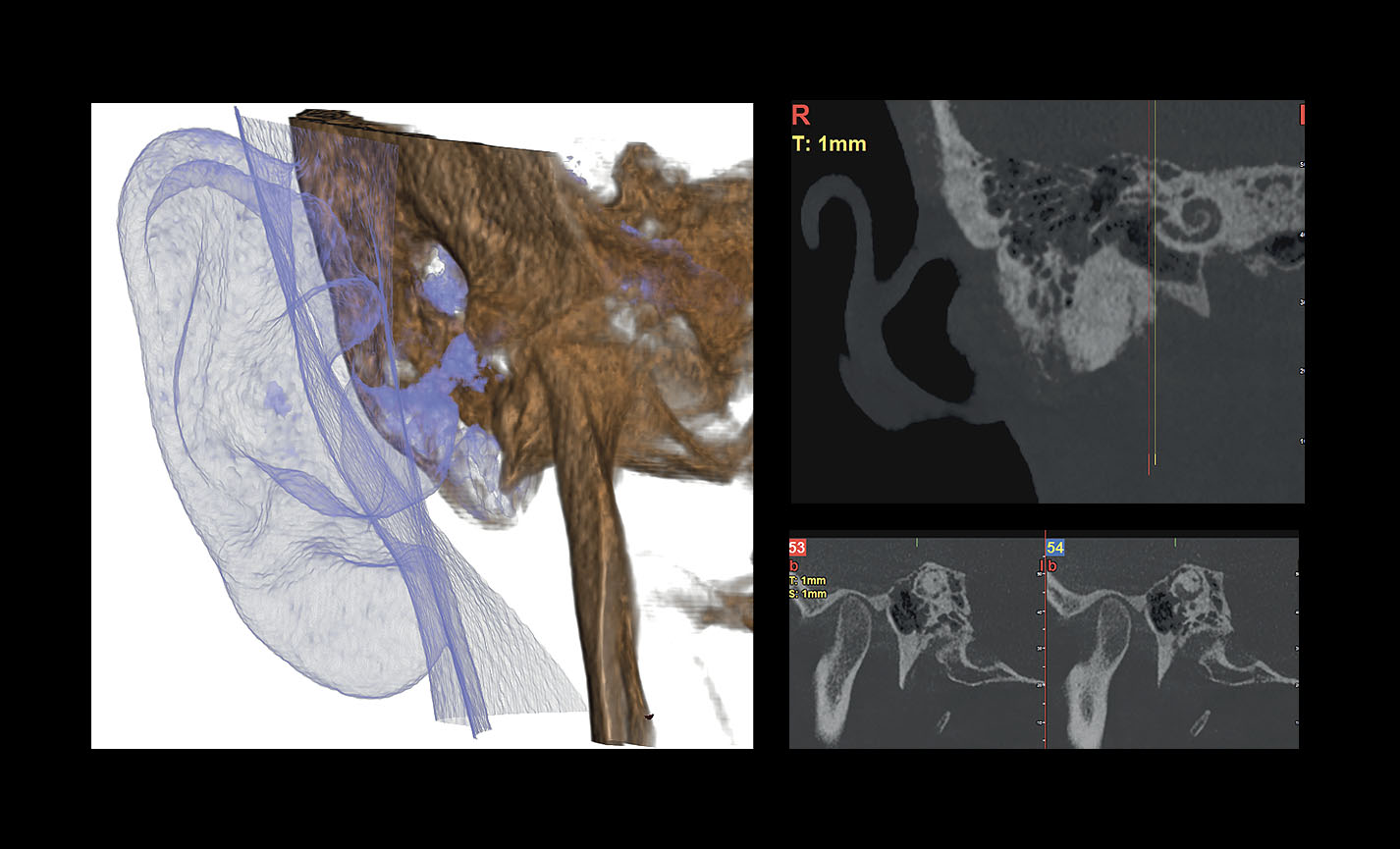

• Режим снимка внутреннего и среднего уха. FOV имеет размер 70 * 60 миллиметров и производит сканирование с точностью 68 мкм.

Обратите внимание на каждую деталь совместно с Hyperion X9 Pro.

В работе вам поможет CMOS-датчик, который генерирует те изображения, на которых можно увидеть даже самые мельчайшие детали.

На выбор доступно множество вариаций фокальных слоев. При работе каждый тип изображения оптимизируется экспозиция и траектория.

Особенности датчиков 2d/3d:

1. Улучшенный, максимально детализированный 2D-сенсор;

2. Повышенная ортогональность;

3. Коллимация переменная, что гарантирует улучшенный уровень качества;

4. Вы можете самостоятельно выбрать подходящий фокальный слой;

5. В комплектацию уже включены фильтры PiE.

   6. Персональный компьютер покупается дополнительно

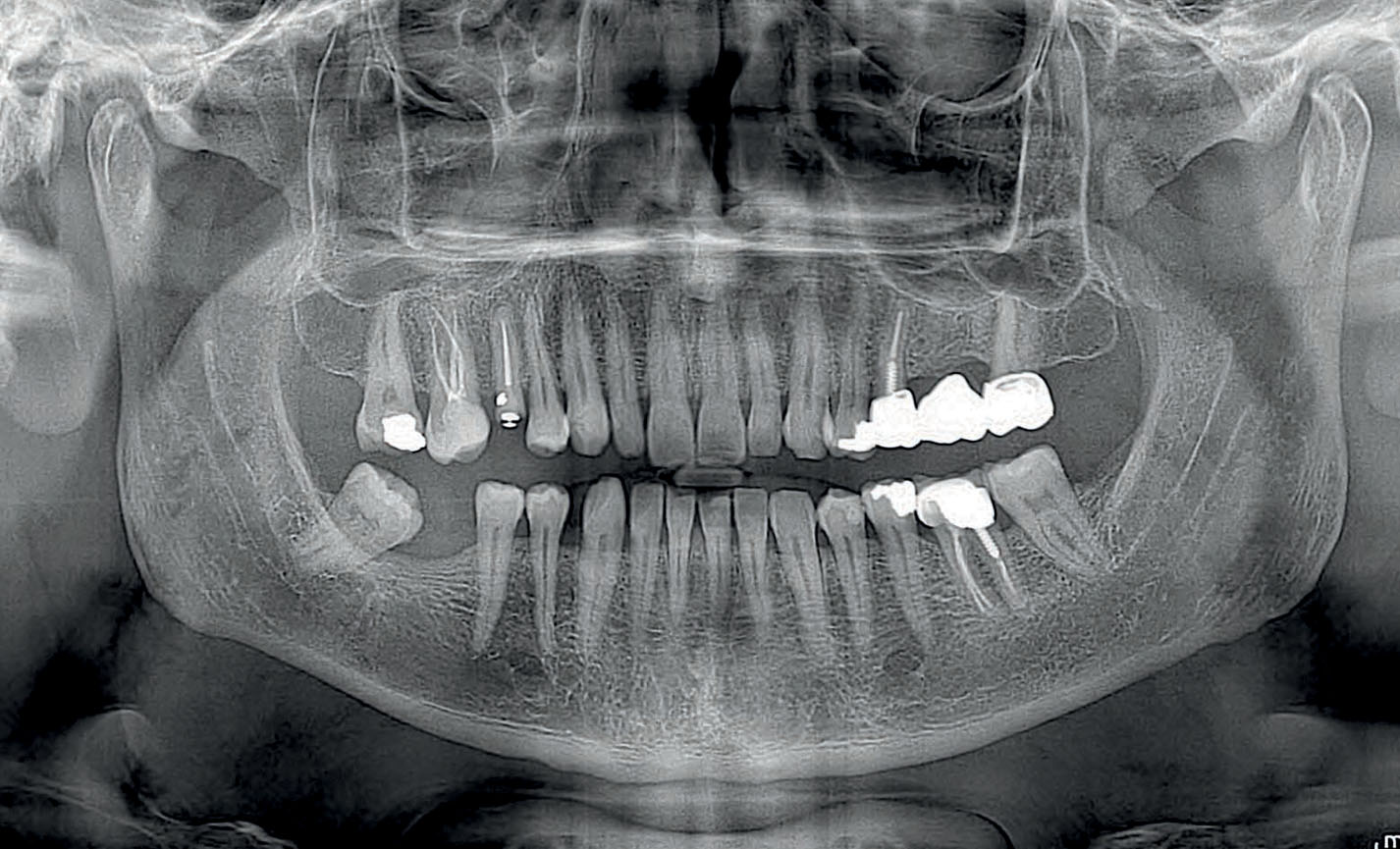

Четкое изображение обеспечено за счет HD-качества. Панорамный режим позволит тщательно увидеть все детали. Одновременно генерируется 5 слоев, а вам остается лишь выбрать.

Улучшенная кинематика обеспечивает высокое разрешение на абсолютно любой готовой проекции.

Перейдите на высокий уровень качества

При выполнении ВНЧС исследования возможно создавать самые разные проекции:

• право и левосторонние латеральные проекции,
• задне-передние проекции,
• латеральные проекции со всех сторон,
• задне-передние проекции с разных углов.
• Имеется режим исследования верхнечелюстных пазух носа.

Дополнительно оптимизируйте процесс работы.

На помощь к вам придет высокая производительность, а также маленькие временные затраты на процесс сканирования.

Все, что вам необходимо для исследования - это выбрать нужный тип обследования.

Модульная платформа гарантирует легкость сканирования. Датчики PAN/CEPH полностью перемещаемый.

Поле изображение изменяется, обеспечивая цефалометрию.

Особенности цефалометрии:

1. Вы можете самостоятельно выбирать длину сканирования в зависимости от желаемого результата;

2. Для детей имеется специальная латерально-боковая проекция;

3. Вы можете использовать FULL CEPH проекцию для защиты щитовидной железы;

4. SMV-проекция и проекция-запястья.

Достоинства - это оптимизированный коллиматор (вы можете самостоятельно выбрать точную область воздействия) и возможность исследовать как взрослых, так и детей.

На примере распространенных клинических случаев:

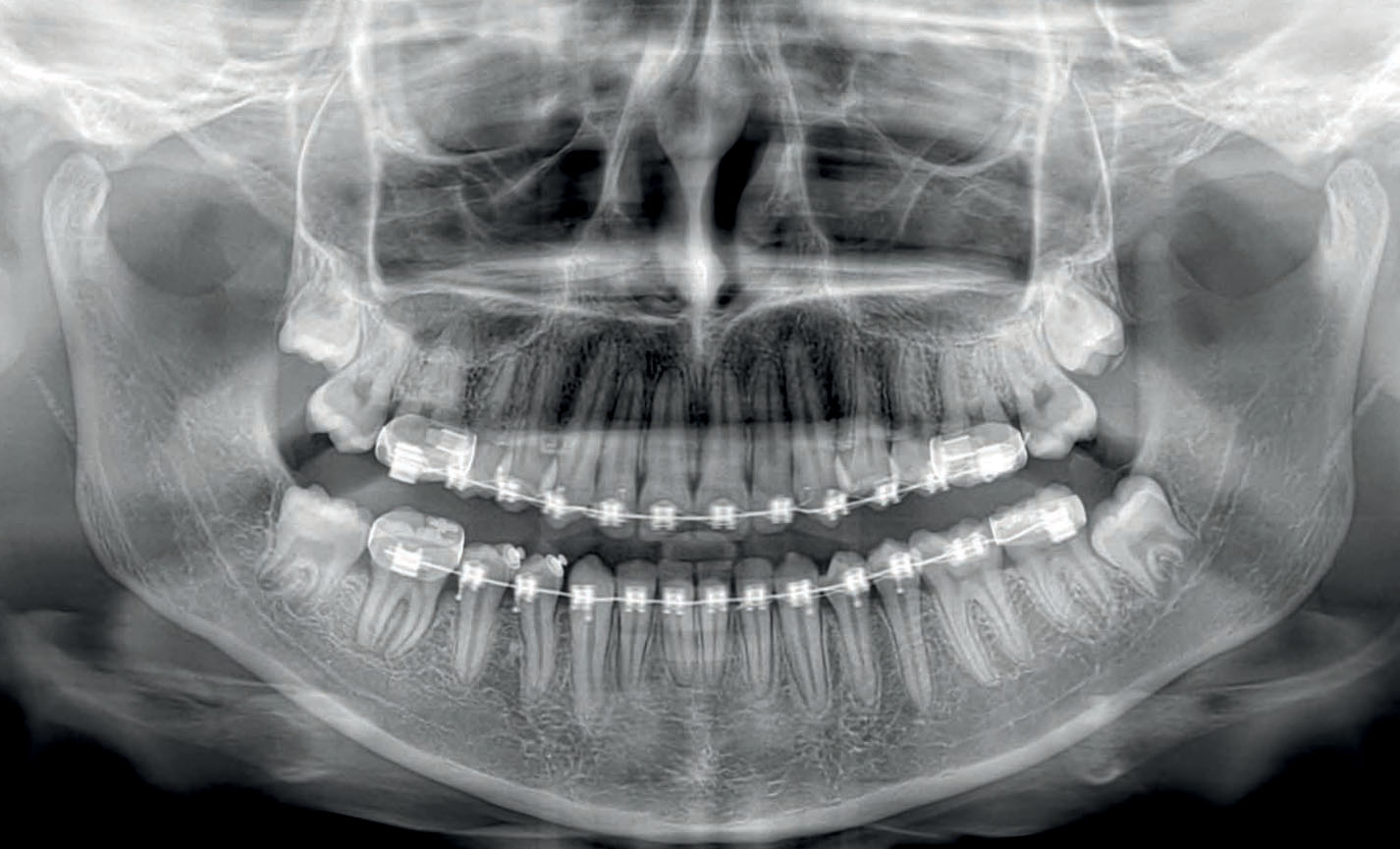

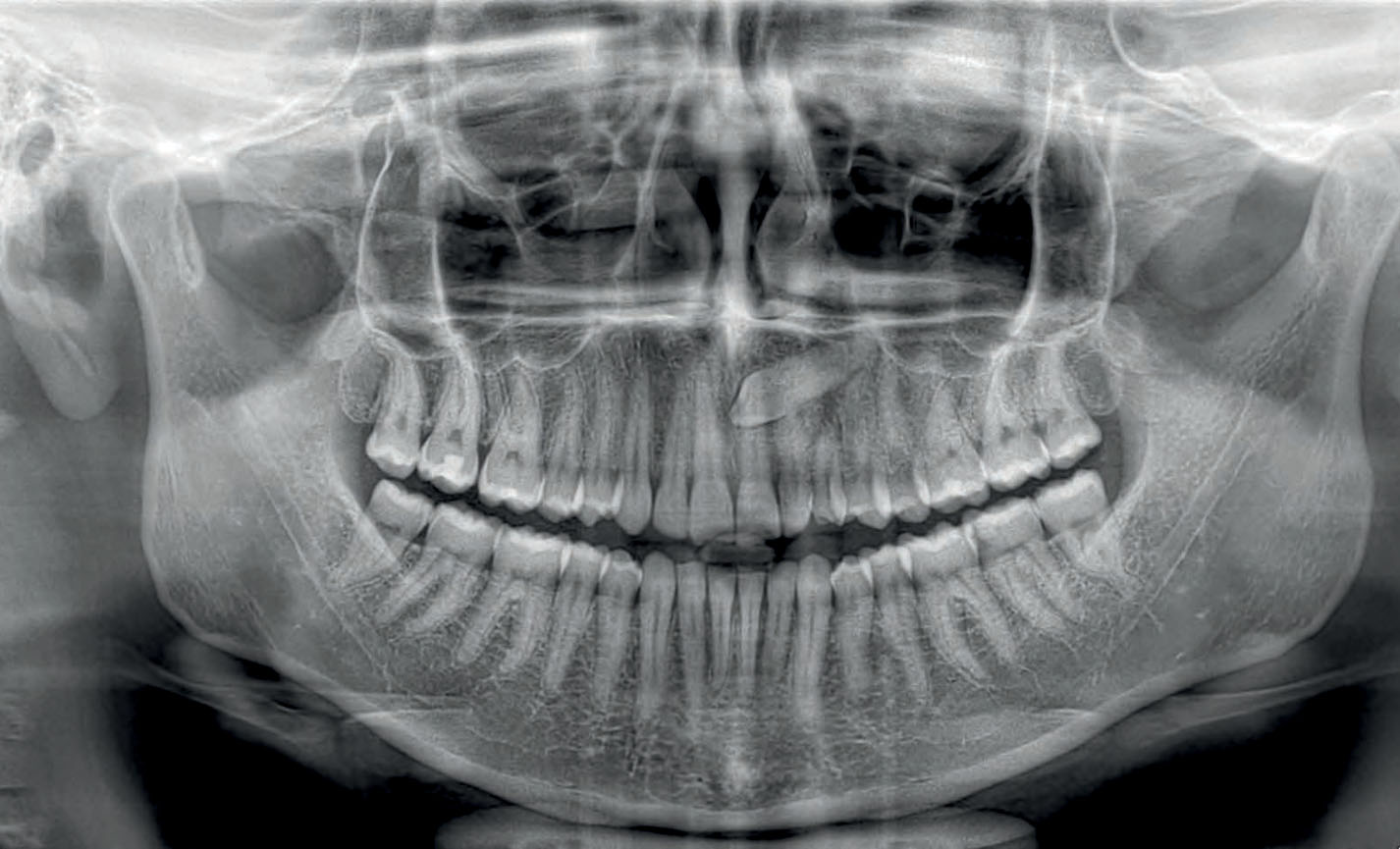

1. На панорамном снимке можно четко произвести пародонтальный анализ, так как перекрытие практически полностью отсутствует.

2. Быстрый снимок. В работе минимизируется негативное воздействие на здоровье.

3. Панорамный режим. Снимок ребенка.

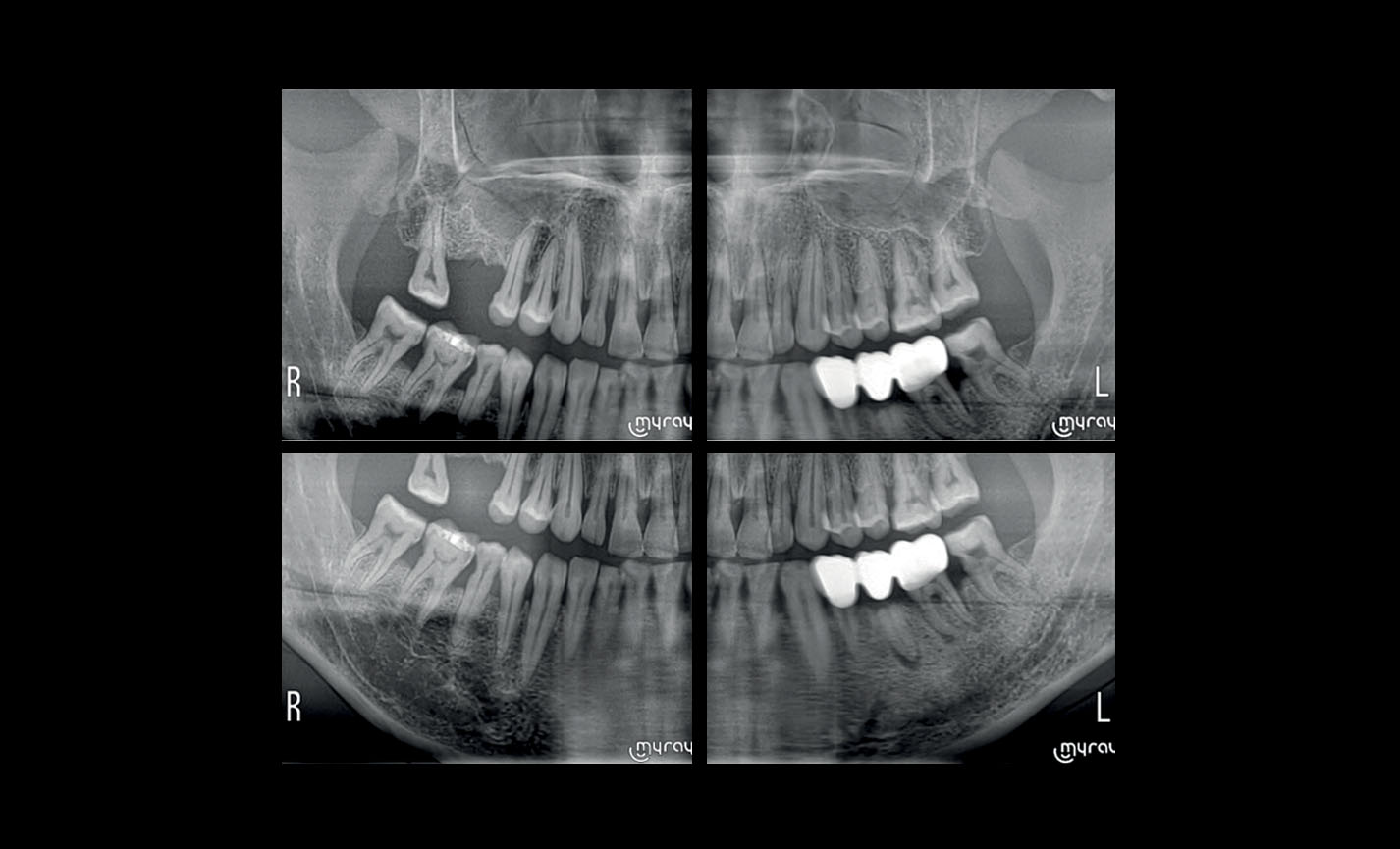

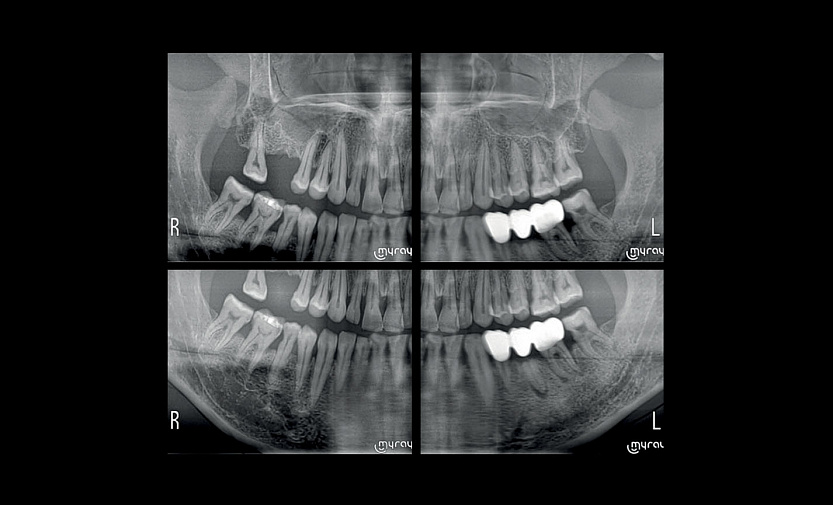

4. Сегментированный режим. Зубной ряд взрослого.

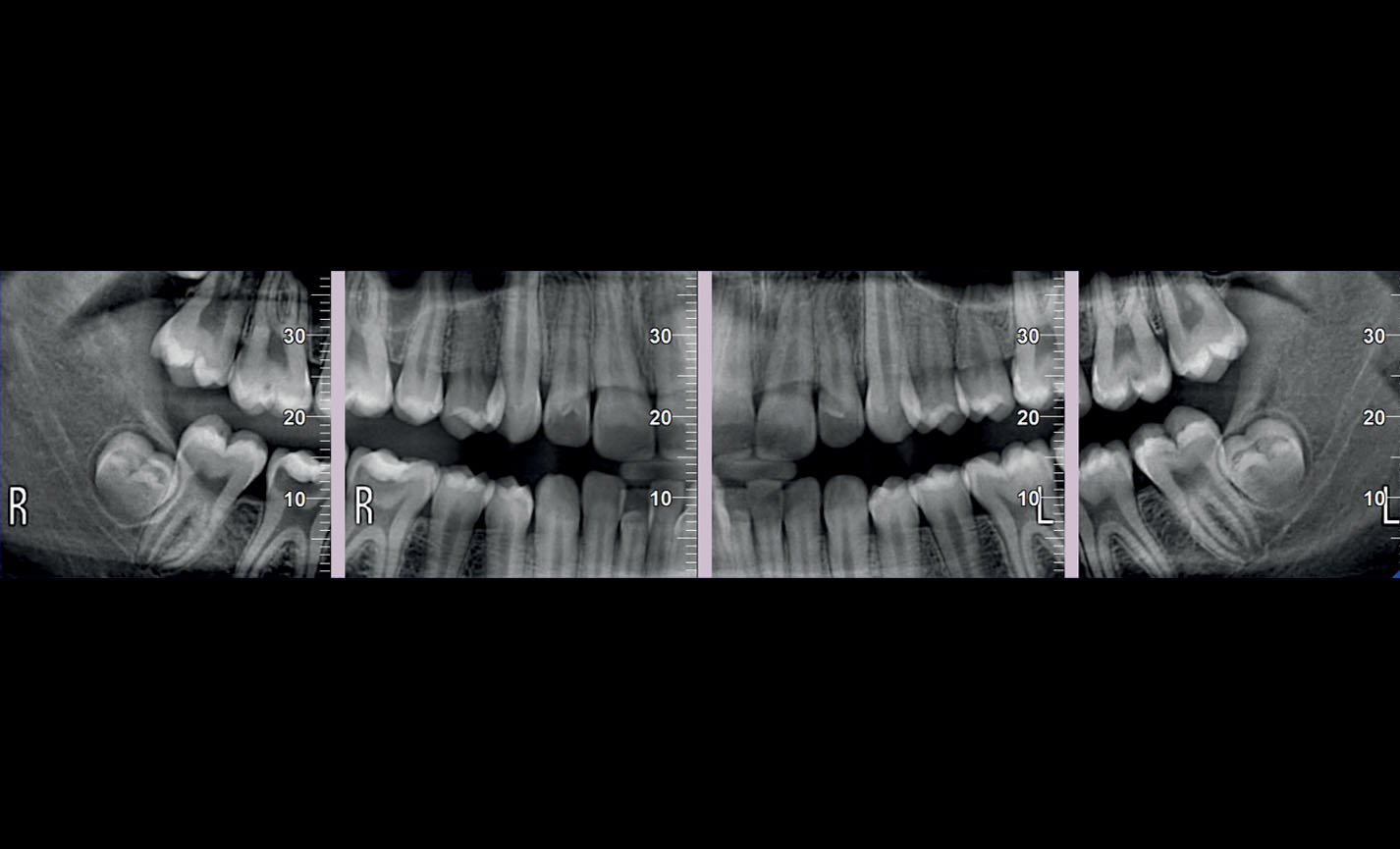

5. Проекция прикуса.

Особенности экстраоральной томографии

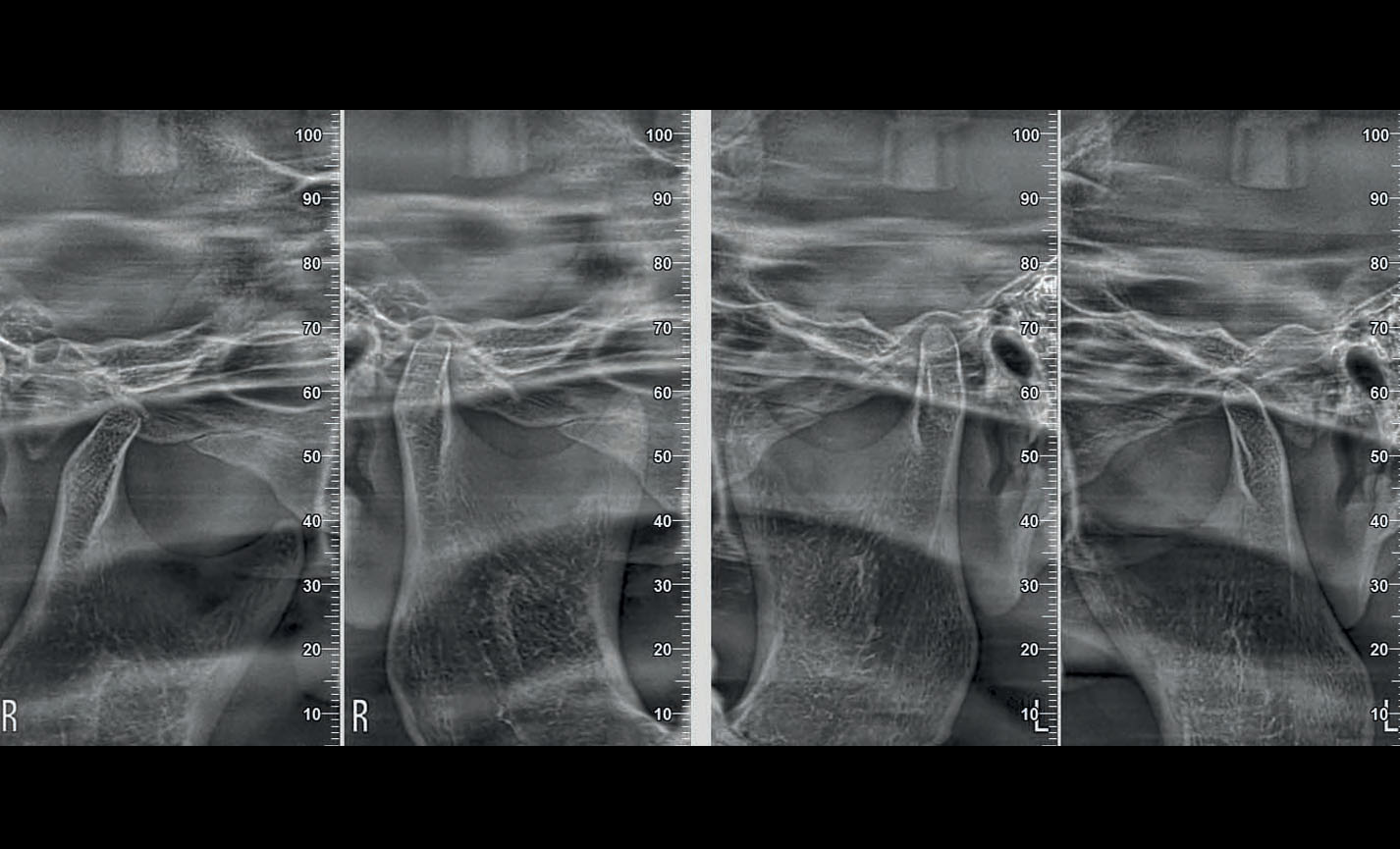

1. Исследование суставов;

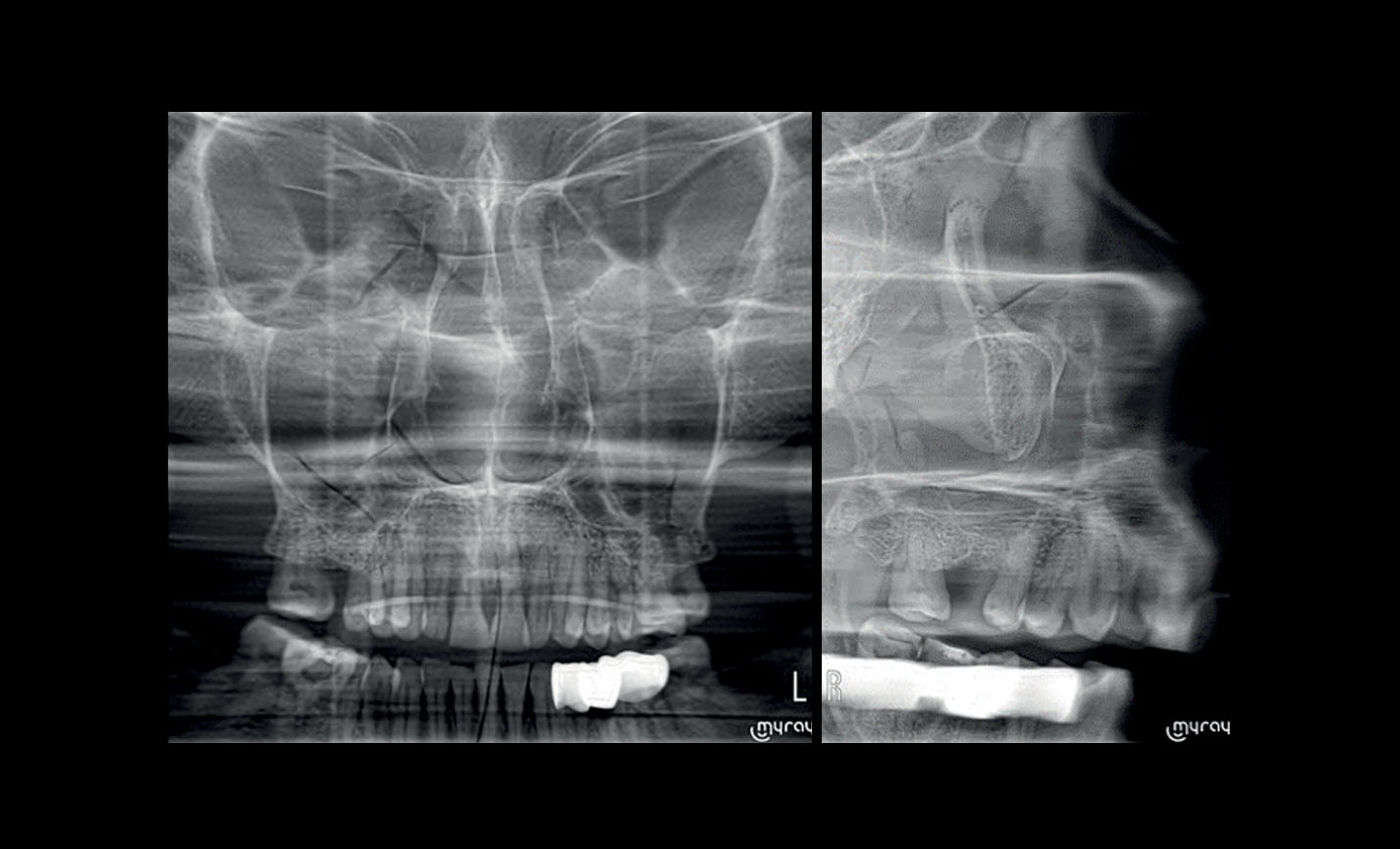

2. Исследование верхнечелюстных пазух.

Примеры телерадиографии (цефалометрии)

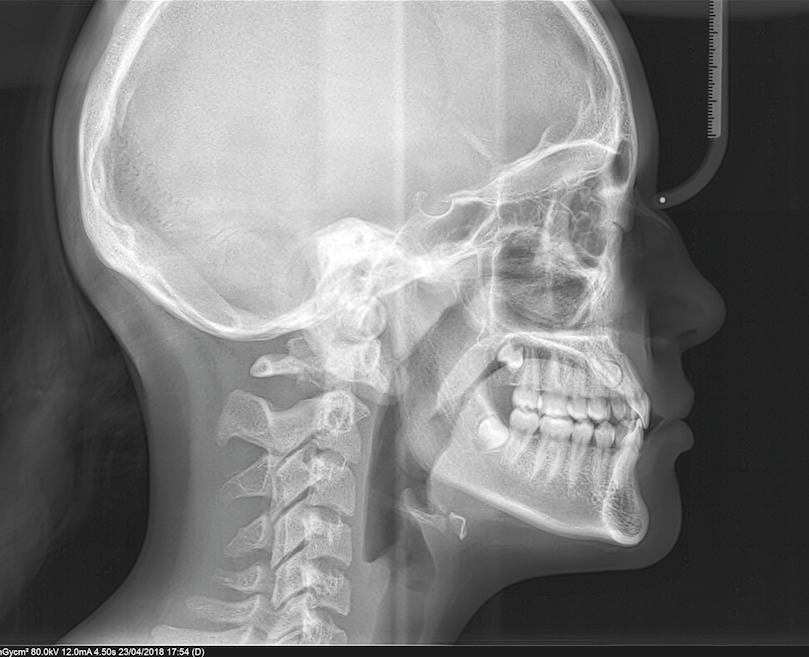

• Латеро-латеральный снимок. На снимке можно тщательно разглядеть костные структуры.
• Передне-задний снимок. Позволяет определить асимметрию.

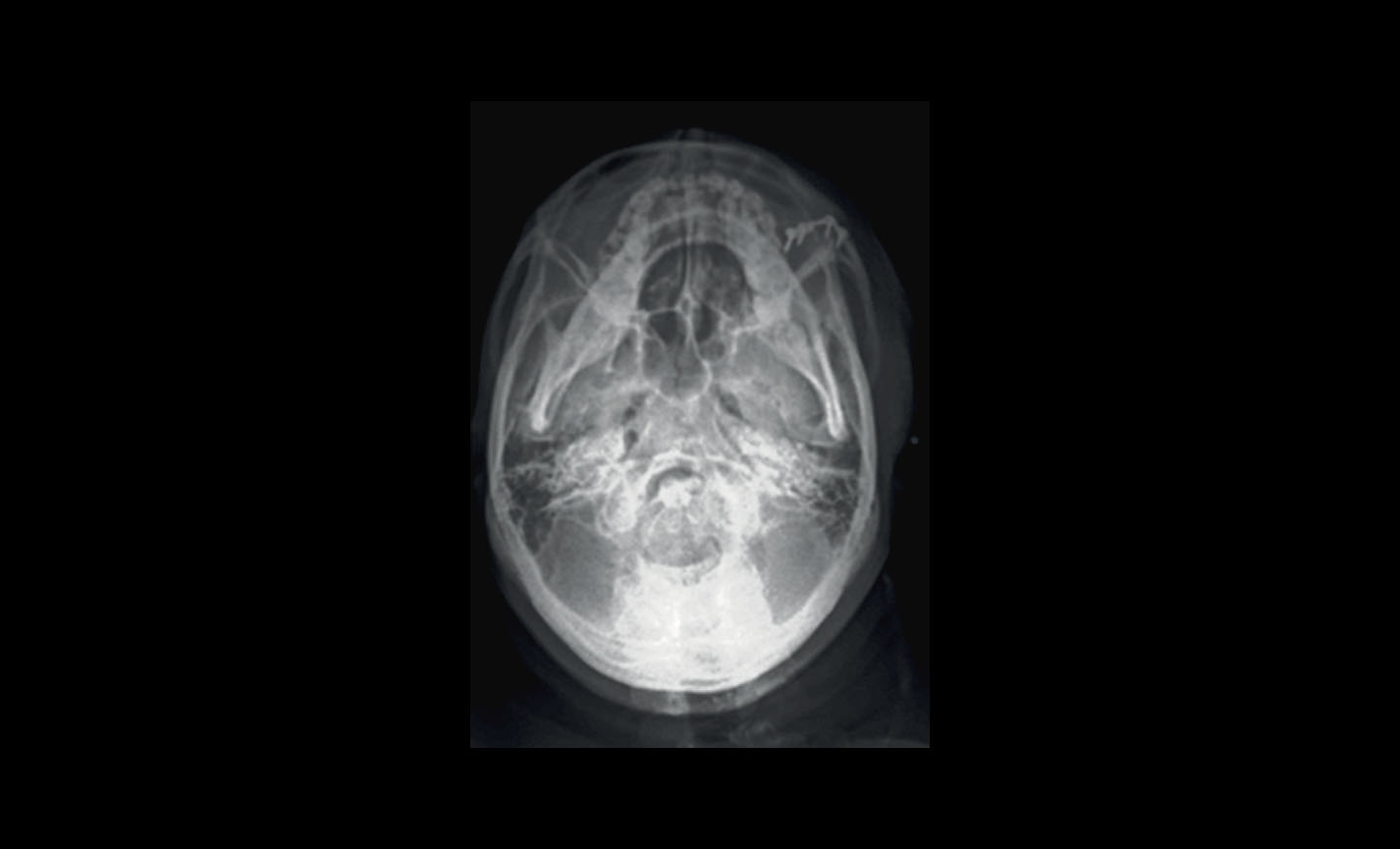

• Субменто-вертикальный снимок.
• Снимок запястья.

Оптимизируйте процесс работы

Достоинства управления:

• Контролируйте диагностику с помощью смартфона;
• При управлении с помощью ПК возможно насладиться удобным интерфейсом;
• Панель управления сенсорная и имеет размер 10 дюймов.

Благополучие врача и пациента

Эффективные исследования при высоком уровне безопасности. В этом диагностическом аппарате есть все для комфорта: протоколы, доступность, и постоянная стабильность.

Каждый этап сканирования и лечения тщательно отслеживается.

Преимущества:

1. Эргономичность при сканировании;

2. Высокая скорость сканирования;

3. В работе применяются низкие дозы излучения;

4. Делитесь всеми этапами с пациентом.

Особенности сканирования:

1. При сканировании пациент находится в удобном для него положении, а система выравнивания гарантирует стабильность исследования.

2. Держатель обеспечен 7 точками фиксации головы для максимальной безопасности пациента и исключения повторного сканирования.

3. Управляйте устройством через специализированный сервер.

4. Производите исследования за короткий промежуток времени без использовании больших доз излучения.

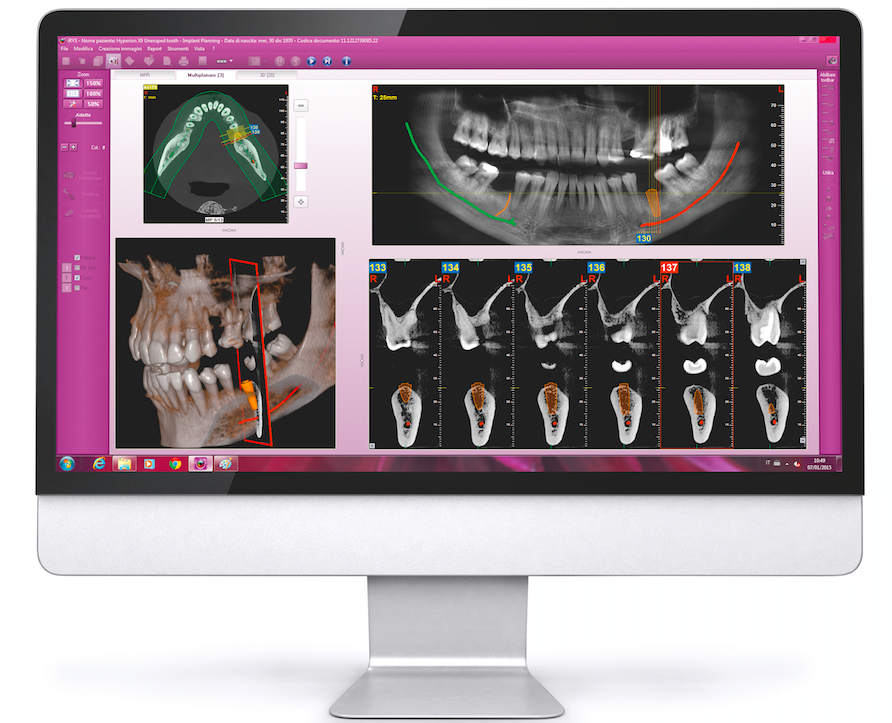

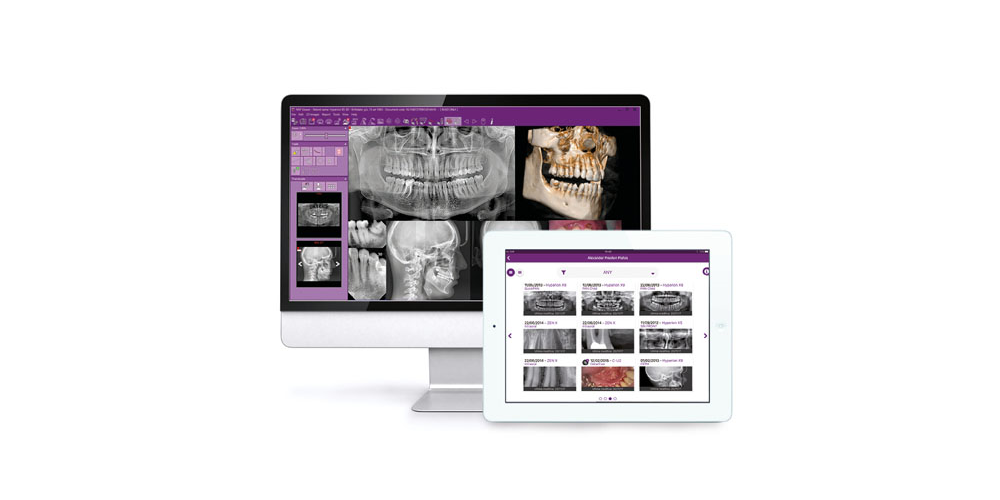

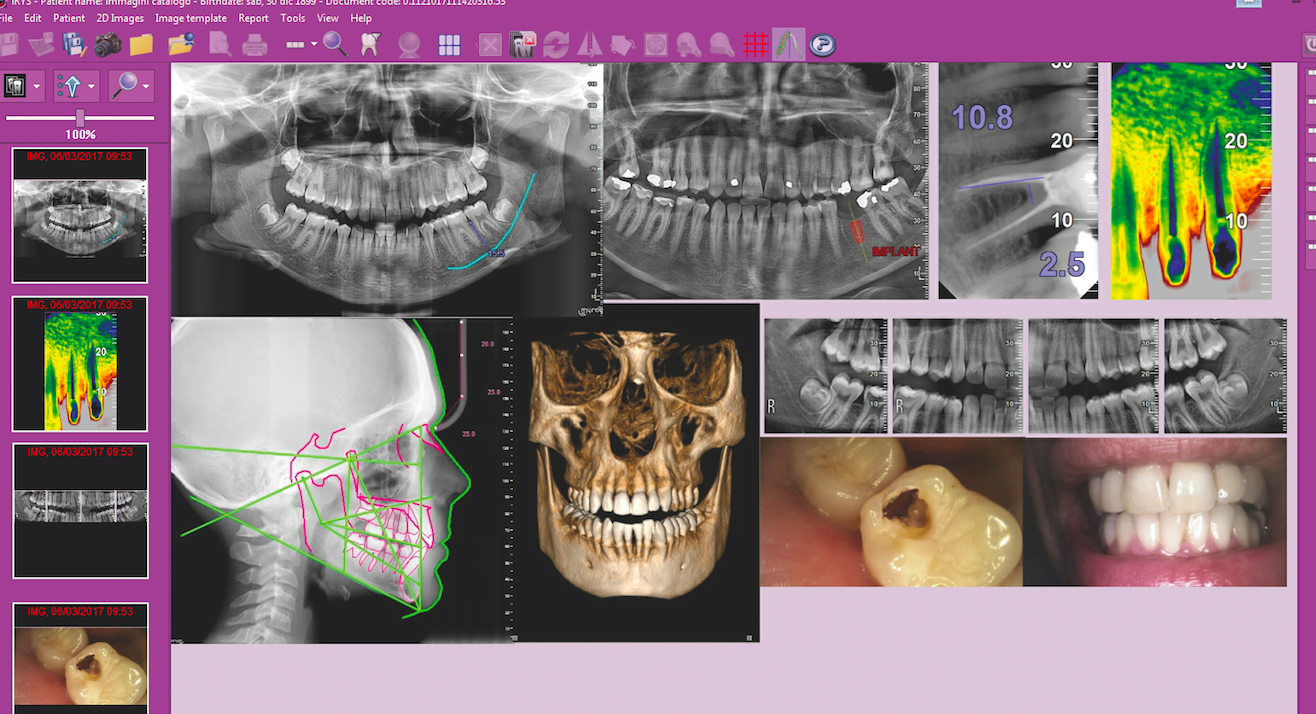

Новый уровень качества и надежности с помощью ПО iRYS

• Встроенная экосистема, которая полноценно оснащена всем необходимым. Загрузка снимков в систему планирования осуществляется с помощью iPAD-приложения.

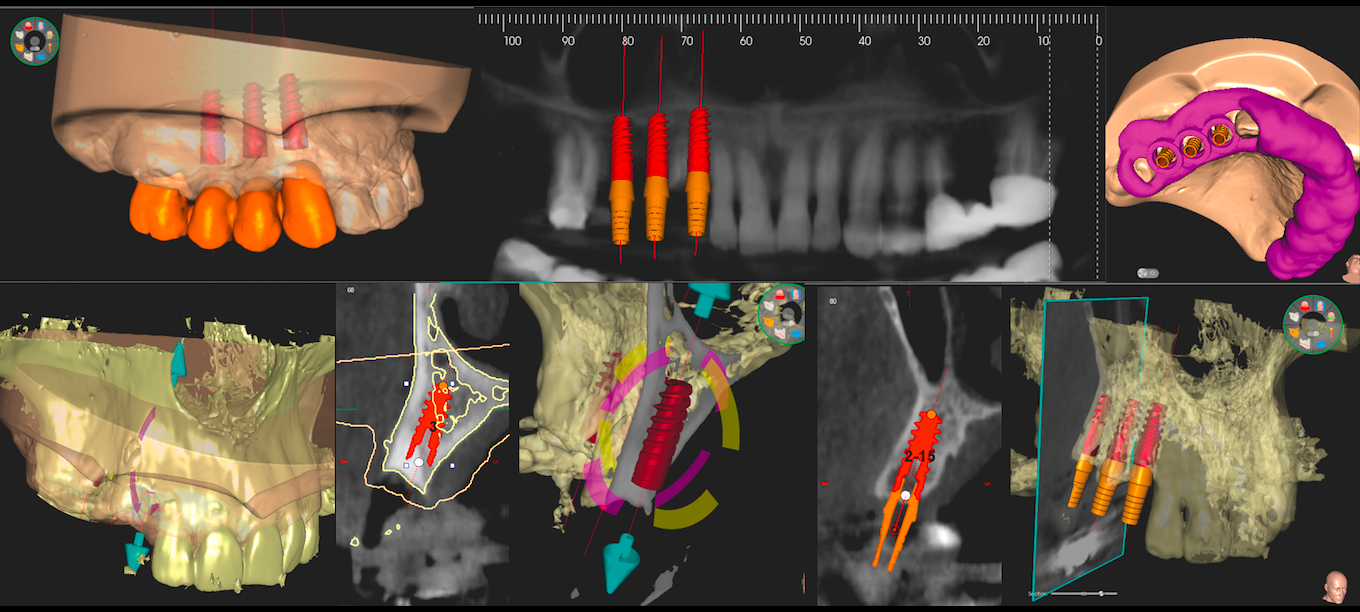

• Вы сможете моделировать импланты, а также работать со многими ПО иных производителей.

• В ПО уже заранее загружены библиотеки имплантов.

• С помощью встроенного ПО обрабатывайте объекты.

В томографе X9 Pro уже встроено все необходимое для построения диагноза.

Особенности программы:

• Работайте с улучшенными фильтрами;
• Уже встроенный усилитель для повышения качества;
• Установлены инструменты для оценки качества и плотности костей и дыхательного объема.

Уникальная инновационная система диагностики. Используйте все технологии для точного и надежного диагноза.

С помощью этого устройства вы сможете абсолютно во все моменты поддерживать связь с пациентом. Для того, чтобы произвести обновление, необходимо всего лишь подключиться к интернету.

ПО совместимо с DICOM.

Достоинства:

1. Простота и постоянный мониторинг за здоровьем пациента;

2. Находитесь на связи абсолютно всегда, получая доступ к документам в нужный момент;

3. Для подключения необходимо лишь приложение;

4. Удаленная поддержка пользователей.

Тех. нюансы:

1. При использовании версии 10*8 И 13*16 используется технология Cls;

2. 16 бит;

3. Для сканирования в среднем необходимо 14,4 секунды;

4. При исследованиях 10*8 минимальный размер вокселя 75 мкм, при исследованиях 13*16 минимальный размер 68 мкм;

5. Особенности поля зрения: при работе с версией 10*8 составляет 108*80 миллиметров, при работе с версией 13*16 составляет 108*50 миллиметров;

6. Особенности FOV в различных версиях. При использовании версии 10*8 - размеры от 6*6 до 10*8. При использовании персии 13*16 - размеры от 6*6 до 13*16.

7. Примерный размер изображения на выходе: при использовании версии 10*8 составляет 495 мегабайт, при использовании версии 820 мегабайт;

8. В среднем требует 6.4 секунды;

9. Примерное время для сканирования с помощью луча: от 1.6 до 8 секунд (в зависимости от выбранного режима);

10. Выравнивание и фиксация пациента осуществляются с помощью методики Scout View;

11. Применяемое ПО - iRYS и DICOM;

12. Среднее время рендеринга 15 секунд.

Тех.нюансы 2D-изображения:

1. Применяемая технология - CMOS;

2. Пиксель имеет размер 100 мкм;

3. Диапазон - 14 бит;

4. Примерное звуковое обозначение шума - от 74 дБ до 86 дБ;

5. Длина детектора - 148 миллиметров при панорамном режиме, детектор при цефалометрии - 223 миллиметров;

6. Особенности матрица при создании панорамного снимка - 1470 * 2562; при цефалометрии - 2155*2935;

7. При работе в панорамном режиме размер 8 мб, при цефалометрии - 14 мб;

8. Примерное время, необходимо для создания панорамного снимка - от 6 до 12.3 секунд, для цефалометрии - от 3.3 до 9 секунд;

9. При работе в панорамном режиме разрешение изображения составляет PAN - 6.3, BITEWING - 7.5 линий/миллиметр, при цефалометрии CEPH 90 мкм;

10. Формат на выходе - TIFF/DICOM;

11. Для выравнивания предусмотрены 4 направляющие.

Особенности рентгеногенератора:

• Главный тип - DC;

• Частота достигает от 100 от 180 кГц;

• Излучение - от 100 до 180 кГц;

• Напряжение - при 2D-режиме - от 60 до 85 кВ; при использовании режима CB3D - 90 кВ;

• Анодный ток, показатели от 2 до 12 мА;

• Время контакта составляет от 1 секунды до 18 секунд;

• Размер и особенности фокусного пятна, значение - 0.5 миллиметров;

• Экспозиция контролируется автоматизировано;

• Конфигурация автоматически регулируется;

• Мощность ввода анода - 42 Вт;

• Фильтрация при работе в 2D режиме более 2.5 миллиметров, при 3D 6.5 миллиметров.

Особенности размеров исследования 2d/3d:

1. Панорамный режим и CB3D требуют для работы 1390 * 1140 миллиметров, при работе с телерадиографической рамой необходимо будет 1390 * 1800 миллиметров;

2. Упаковка имеет размеры: при работе с панорамой и CB3D - 1515 в высоту * 1750 в длину * 670; при работе с телерадиографией - 360 * 530 * 1030;

3. Вес (панорама) составляет 342 фунта, вес (при установке рамы) составляет 386 фунтов.

В качестве источника питания необходимо использовать от 115 до 240 В;

Максимальный ток - 20 А;

Если включен режим ожидания, используется 25 Ватт.

Особенности совместимости:

1. Используется LAN/интернет-сеть;

2. Встроенное ПО - iRYS;

3. Полноценно поддерживаются протоколы DICOM (версия 3), протоколы TWAIN, протоколы VDDS;

4. Все узлы DICOM полноценно совместимы с IHE.

Вы можете купить Hyperion X9 Pro у дилера компании Top Dentis.
