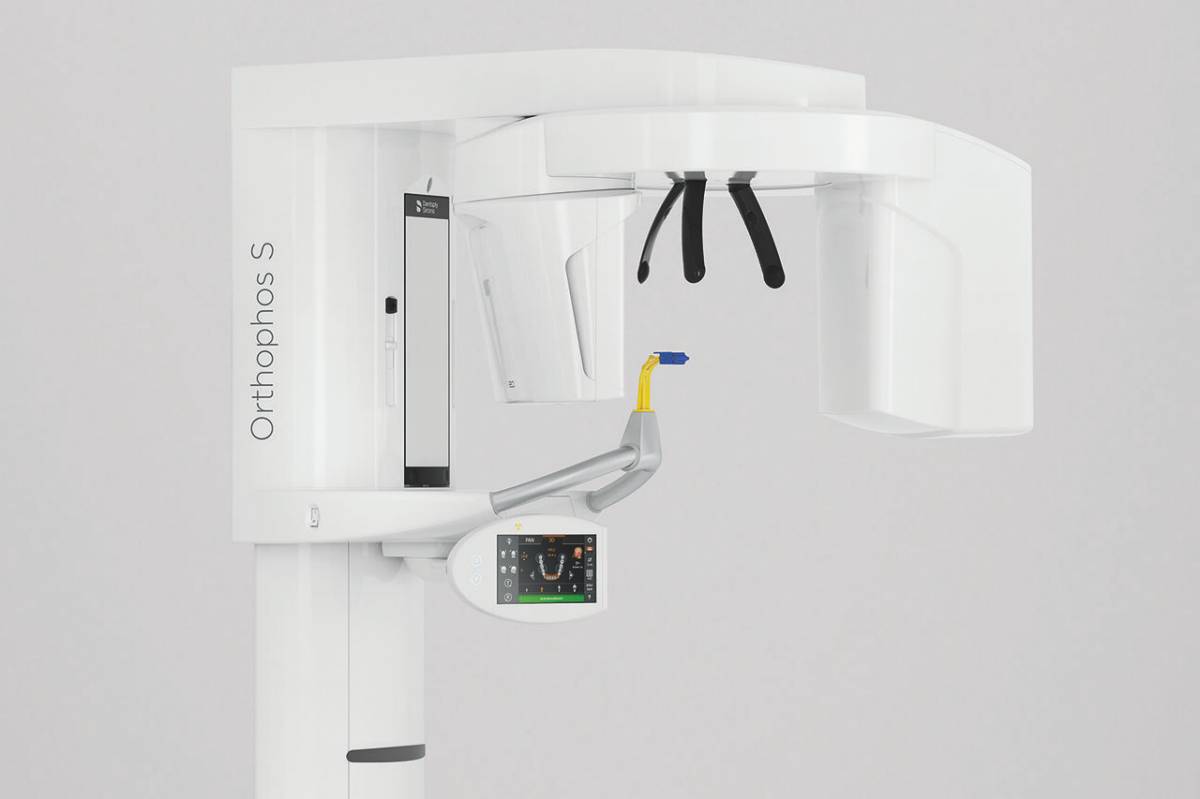

Orthophos S 3D (11x10) дентальный томограф

Dentsply Sirona Orthophos S 3D — панорамно-томографическая система с максимальным полем обзора 11 × 10 см, автофокусом и программами 2D- и 3D-диагностики. Аппарат рассчитан на имплантологию, хирургическую стоматологию, эндодонтию, ортодонтию и ежедневные обзорные исследования.

Платформа использует CsI-датчик и формирует панорамное изображение с автоматически рассчитанным резким слоем. Для КЛКТ доступны локальные и расширенные объёмы, режимы HD, Standard и Low Dose; цефалостат устанавливается как дополнительный модуль справа или слева.

Назначение и диагностический профиль

Dentsply Sirona Orthophos S 3D — панорамно-томографическая система с максимальным полем обзора 11 × 10 см, автофокусом и программами 2D- и 3D-диагностики. Аппарат рассчитан на имплантологию, хирургическую стоматологию, эндодонтию, ортодонтию и ежедневные обзорные исследования.

Платформа использует CsI-датчик и формирует панорамное изображение с автоматически рассчитанным резким слоем. Для КЛКТ доступны локальные и расширенные объёмы, режимы HD, Standard и Low Dose; цефалостат устанавливается как дополнительный модуль справа или слева.

Режимы исследования и клинический выбор

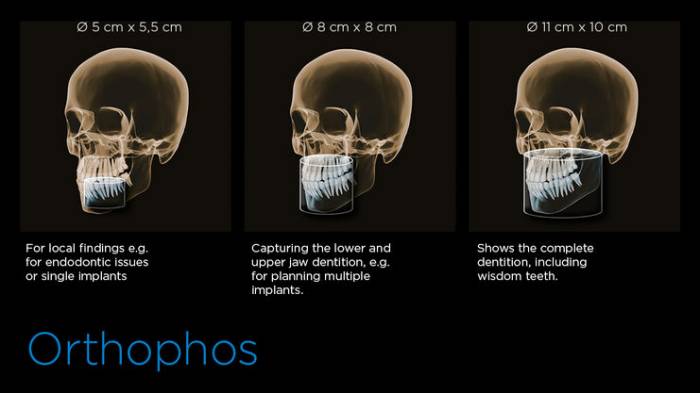

Доступны FOV 5 × 5,5; 8 × 5,5; 8 × 8; 11 × 7,5; 11 × 8 и 11 × 10 см. Минимальный воксель 80 мкм используется в HD-режиме, Standard предназначен для большинства задач, а Low Dose — для исследований контрастных структур с оптимизированной дозой.

Панорамные программы выполняются за 9,1–14,2 секунды. При установке цефалостата телерентгенография занимает 4,7–9,4 секунды. Производитель не публикует единый диапазон времени КЛКТ для всех сочетаний FOV и качества, поэтому в таблице он не заменён приблизительным числом.

Выбор 3D-протокола под клиническую задачу

Для Orthophos S 3D размер поля и режим качества выбирают до исследования. Максимальный FOV 11 × 10 см используют, когда требуется единый пространственный обзор нескольких анатомических областей; локальный объём выбирают для ограниченной зоны. Такой подход уменьшает количество данных вне диагностического интереса и упрощает последующий анализ.

Минимальный размер вокселя 80 мкм применяют только тогда, когда клинический вопрос требует повышенной детализации. Для обзорного планирования более крупный воксель может быть рациональнее: реконструкция выполняется быстрее, файл занимает меньше места, а требования к вычислительной мощности рабочей станции снижаются. Окончательный выбор протокола остаётся за врачом.

Если исследование планируется для передачи другому специалисту, до экспозиции согласуют требуемый охват, ориентацию и формат экспорта. Это особенно важно для хирургического шаблона, ортодонтического анализа и междисциплинарного консилиума: отсутствующую анатомическую область нельзя достроить программной обработкой после завершения сканирования, даже при использовании дополнительных реконструктивных и аналитических модулей.

CsI-датчик и автофокус

Высокочувствительный CsI-датчик получает несколько фокусных слоёв, а программный автофокус рассчитывает положение челюсти и формирует резкую панораму без ручного выбора слоя.

Технология помогает компенсировать небольшие анатомические отклонения, но не исправляет движение пациента и грубые ошибки позиционирования.

MARS — снижение металлических артефактов

Metal Artifact Reduction Software уменьшает полосы и затемнения от имплантатов, коронок, брекетов и металлических реставраций в 3D-объёме.

Врач может оценивать область рядом с металлом по исходным срезам и реконструкциям; алгоритмическая обработка не создаёт отсутствующие диагностические данные.

Occlusal Bite Block

Окклюзионный прикусной блок измеряет наклон окклюзионной плоскости и автоматически подводит аппарат к рассчитанной высоте. Это сокращает число ручных действий при позиционировании.

Для беззубых пациентов и специальных проекций применяются соответствующие опоры и фиксаторы, указанные в комплекте принадлежностей.

Панорамные и дополнительные программы

Система выполняет стандартную и сегментированную панораму, Bitewing, программы пазух, латеральные и мультиугловые исследования ВНЧС, детские исследования и ортогональные проекции.

При наличии CEPH-модуля доступны латеральная, PA/AP, Waters, Carpus и другие ортодонтические проекции в зависимости от установленного пакета программ.

Позиционирование и работа с пациентом

Три лазерные направляющие, моторизированная колонна, височные упоры и лобная опора помогают воспроизводимо разместить пациента. EasyPad показывает последовательность действий и выбранную программу непосредственно у аппарата.

Открытая конструкция обеспечивает доступ пациентам стоя, сидя и в инвалидном кресле. После фиксации оператор проверяет симметрию, плоскости и неподвижность, затем выходит в защищённую зону для экспозиции.

Дозовая оптимизация и контроль качества

Три уровня 3D-качества позволяют выбирать между детализацией 80 мкм, универсальным диагностическим протоколом и сниженной дозовой нагрузкой.

Размер FOV и режим назначаются по клиническому вопросу: для одного зуба выбирают локальный объём, для обеих дуг и ВНЧС — расширенный.

Программное обеспечение и цифровой обмен

Sidexis 4 объединяет получение, просмотр и хранение 2D- и 3D-исследований. Доступны MPR, панорамная кривая, объёмный рендеринг, измерения, разметка нижнечелюстного канала и планирование имплантации.

DICOM-интеграция, серверные рабочие места, библиотеки имплантатов и сторонние модули зависят от лицензии. Форматы обмена и число пользователей фиксируются до ввода оборудования в эксплуатацию.

Монтаж, размещение и оснащение кабинета

Без цефалостата требуется зона от 1280 × 1411 мм, с CEPH-модулем — от 2155 × 1411 мм. Модуль может устанавливаться справа или слева, что необходимо определить до подготовки кабинета.

Аппарат рассчитан на сеть 200–240 В, 50/60 Гц. Рабочая станция, диагностический монитор, ИБП, крепёж, защитный пульт и кабельные трассы согласуются по проекту помещения.

Практический рабочий процесс

Врач выбирает FOV и уровень качества, позиционирует пациента с помощью EasyPad и окклюзионного блока, выполняет экспозицию и анализирует реконструкции в Sidexis 4. Для панорамы автофокус формирует рассчитанный резкий слой.

Orthophos S 3D не следует описывать функциями датчика прямого преобразования DCS и Sharp Layer от Orthophos SL. Его ключевая 2D-технология — CsI-датчик с автофокусом.

Контроль качества и воспроизводимость исследований

Качество результата определяется не только детектором и программной обработкой. Оператор снимает металлические предметы из области головы и шеи, выбирает подходящую опору, выравнивает анатомические плоскости и проверяет, что пациент способен сохранять неподвижность. Перед завершением процедуры оцениваются охват, резкость и наличие артефактов движения.

Для стабильной работы Orthophos S 3D клинике полезно закрепить стандартные протоколы по типам исследований, правила именования и хранения файлов, порядок резервного копирования и контроль качества монитора. Обучение операторов, периодические технические проверки и документированный сервис помогают получать сопоставимые исследования и предотвращать повторные экспозиции по организационным причинам.

Для каких клиник подходит Orthophos S 3D

• многопрофильным клиникам с имплантологией, хирургией и эндодонтией;
• ортодонтическим практикам, планирующим добавить телерентгенографию;
• клиникам, которым нужен максимальный FOV 11 × 10 см без крупноформатного КЛКТ;
• кабинетам с большим потоком панорамных исследований и требованиями к автофокусу;
• практикам, регулярно работающим с имплантатами, коронками и брекетами;
• семейным стоматологиям с детскими и низкодозовыми программами;
• организациям, использующим Sidexis 4 и DICOM-инфраструктуру;
• кабинетам, где необходимо принимать пациентов в инвалидных креслах.
