Hyperion X5 2D с компьютером ортопантомограф

MyRay Hyperion X5 2D — компактный цифровой ортопантомограф для панорамных исследований взрослых и детей. Он выполняет стандартные, быстрые, ортогональные и сегментированные программы, исследования зубных рядов, прикуса, верхнечелюстных пазух и височно-нижнечелюстных суставов.

Конфигурация предназначена для клиник, которым нужна полноценная 2D-диагностика без установленного модуля КЛКТ. Модульная платформа выпускается в настенном исполнении Air и на напольной колонне Standard; компьютер указан в составе данной товарной позиции, а его точная спецификация фиксируется в поставке.

Назначение и диагностический профиль

MyRay Hyperion X5 2D — компактный цифровой ортопантомограф для панорамных исследований взрослых и детей. Он выполняет стандартные, быстрые, ортогональные и сегментированные программы, исследования зубных рядов, прикуса, верхнечелюстных пазух и височно-нижнечелюстных суставов.

Конфигурация предназначена для клиник, которым нужна полноценная 2D-диагностика без установленного модуля КЛКТ. Модульная платформа выпускается в настенном исполнении Air и на напольной колонне Standard; компьютер указан в составе данной товарной позиции, а его точная спецификация фиксируется в поставке.

Режимы исследования и клинический выбор

Стандартная панорама занимает 12,2 секунды, ортогональная — 13,7 секунды, QuickPAN — 6,8 секунды. Короткий протокол полезен для детей, контрольных исследований и пациентов, которым трудно сохранять неподвижность.

Отдельные программы ограничивают область зубным рядом, прикусом, пазухами или ВНЧС. Вертикальная коллимация доступна в исполнении Ceph Ready и позволяет исключать ненужную анатомию из поля облучения.

Выбор 2D-программы под клиническую задачу

MyRay Hyperion X5 2D формирует проекционные изображения, поэтому программу выбирают по требуемой анатомической области: полный зубной ряд, отдельный сегмент, прикус, ВНЧС, пазухи или телерентгенограмма. Ограниченная программа уменьшает наложение ненужных структур и не создаёт лишнее изображение за пределами клинического интереса.

Панорамный снимок остаётся обзорным исследованием и не заменяет КЛКТ, когда необходимо оценить пространственное положение корней, каналов, ретинированных зубов или костных границ. Перед экспозицией врач определяет, достаточно ли 2D-проекции для ответа на клинический вопрос, либо пациенту требуется объёмное исследование.

Для динамического наблюдения желательно сохранять одинаковые программу, положение пациента и основные параметры экспозиции. Сопоставимые проекции облегчают оценку изменений во времени, тогда как различия геометрии и позиционирования могут имитировать изменение размеров и взаимного расположения анатомических структур.

MRT — распознавание морфологии

Morphology Recognition Technology оценивает анатомию пациента и автоматически подбирает параметры экспозиции. Оператор выбирает клиническую программу, а система выполняет основную настройку генератора.

Автоматизация уменьшает число ручных параметров и делает протокол воспроизводимым, однако не заменяет проверку положения головы и неподвижности пациента.

MultiPAN и выбор фокусного слоя

MultiPAN за одну экспозицию формирует пять панорамных изображений с разным положением фокусного слоя. Врач выбирает вариант, где интересующая область отображается наиболее отчётливо.

Функция особенно полезна при индивидуальной форме зубной дуги и небольших отклонениях позиционирования. Она не исправляет выраженное движение пациента.

iPAN Focus-Free и PiE

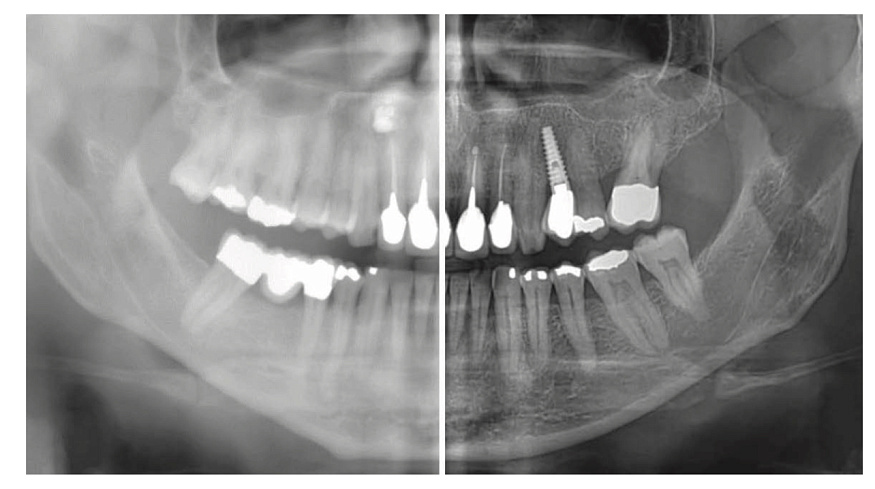

iPAN Focus-Free автоматически объединяет наиболее резкие участки нескольких слоёв в готовую панораму. Фильтр PiE оптимизирует локальный контраст анатомических областей.

Исходное изображение сохраняет диагностическое назначение, а программная обработка помогает быстрее получить привычное отображение без повторной экспозиции.

Панорамные и дополнительные программы

Доступны взрослая и детская панорама, QuickPAN, ортогональная панорама, MultiPAN, Dentition, Bitewing, фронтальные и боковые пазухи, четыре проекции ВНЧС при открытом и закрытом рте.

Ортогональная программа уменьшает наложение соседних зубов, а сегментированные исследования позволяют работать с конкретной областью без полного панорамного охвата.

Позиционирование и работа с пациентом

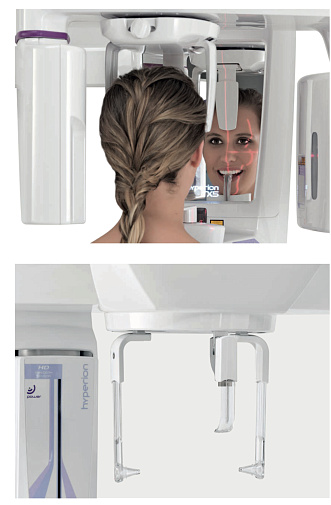

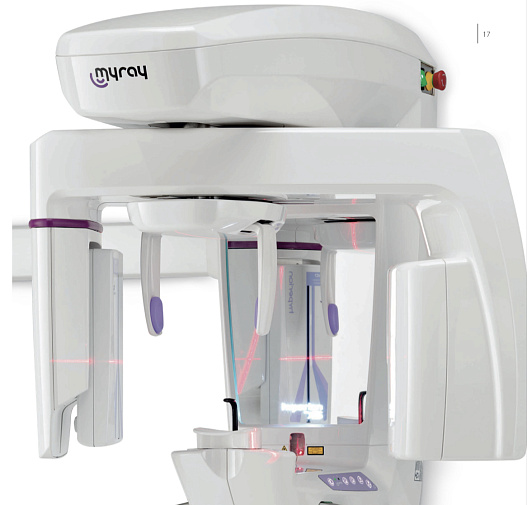

Три лазерные направляющие задают среднесагиттальную и франкфуртскую плоскости и положение клыков. Четырёхточечная фиксация, прикусной блок и регулируемые боковые упоры стабилизируют голову.

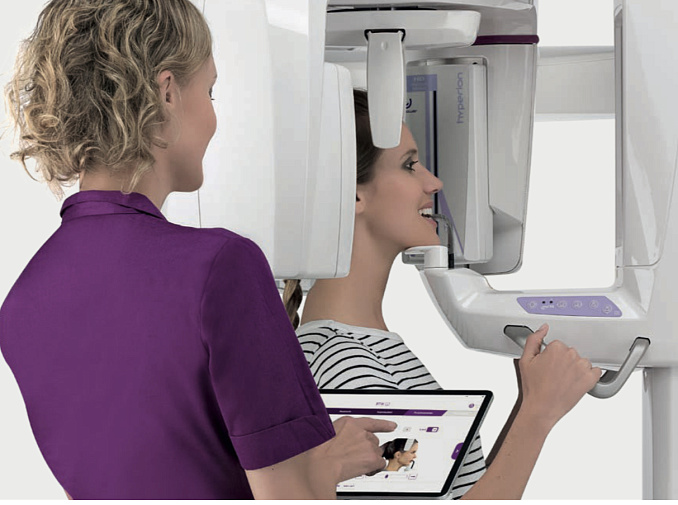

Высота изменяется электроприводом с двумя скоростями. Открытая геометрия обеспечивает обследование стоя, сидя и в инвалидном кресле; управление доступно с панели аппарата, рабочей станции и совместимого iPad.

Дозовая оптимизация и контроль качества

QuickPAN сокращает время сканирования до 6,8 секунды. Детские программы и вертикальная коллимация ограничивают продолжительность и размер облучаемой области.

Доза выбирается по показанию: быстрый режим не заменяет стандартный, когда требуется максимальная информативность панорамного изображения.

Программное обеспечение и цифровой обмен

MyRay iRYS предназначена для получения, просмотра, обработки, хранения и передачи 2D-исследований. В одной базе можно вести панорамные изображения и другие совместимые данные пациента.

Поддерживаются LAN/Ethernet, DICOM 3.0, TWAIN, VDDS и SDK, а также IHE-узлы Print, Storage Commitment, Worklist MPPS и Query/Retrieve. Число рабочих мест и серверные модули определяются лицензиями.

Монтаж, размещение и оснащение кабинета

Версия Air крепится к стене и занимает зону от 872 × 983 мм; версия Standard устанавливается на колонне и требует глубины 1030 мм. До заказа проверяют несущую способность конструкций и маршрут кабелей.

Масса 2D-блока составляет 78 кг в настенном и 87 кг в напольном исполнении. Для CEPH-модуля требуется дополнительная ширина и 21 кг массы; основание, крепёж и сторона плеча перечисляются отдельно.

Практический рабочий процесс

Оператор выбирает программу на виртуальной консоли, позиционирует пациента по лазерам и запускает экспозицию из защищённой зоны. Результат появляется практически сразу и передаётся в iRYS.

Hyperion X5 2D не создаёт объём КЛКТ. Для пространственного планирования имплантации, эндодонтии и хирургии требуется модернизация до 3D либо направление пациента на КЛКТ.

Контроль качества и воспроизводимость исследований

Качество результата определяется не только детектором и программной обработкой. Оператор снимает металлические предметы из области головы и шеи, выбирает подходящую опору, выравнивает анатомические плоскости и проверяет, что пациент способен сохранять неподвижность. Перед завершением процедуры оцениваются охват, резкость и наличие артефактов движения.

Для стабильной работы MyRay Hyperion X5 2D клинике полезно закрепить стандартные протоколы по типам исследований, правила именования и хранения файлов, порядок резервного копирования и контроль качества монитора. Обучение операторов, периодические технические проверки и документированный сервис помогают получать сопоставимые исследования и предотвращать повторные экспозиции по организационным причинам.

Для каких клиник подходит MyRay Hyperion X5 2D

• клиникам с регулярным потоком панорамных исследований без потребности в КЛКТ;
• семейным стоматологиям, которым нужны детские и быстрые программы;
• ортопедическим, терапевтическим и хирургическим кабинетам для обзорной диагностики;
• ортодонтическим практикам, планирующим последующее добавление цефалостата;
• кабинетам с ограниченной площадью, где полезна настенная версия Air;
• клиникам с DICOM-архивом и несколькими диагностическими рабочими местами;
• организациям, принимающим пациентов в инвалидных креслах;
• клиникам, которым важна возможность дальнейшей модернизации платформы.
