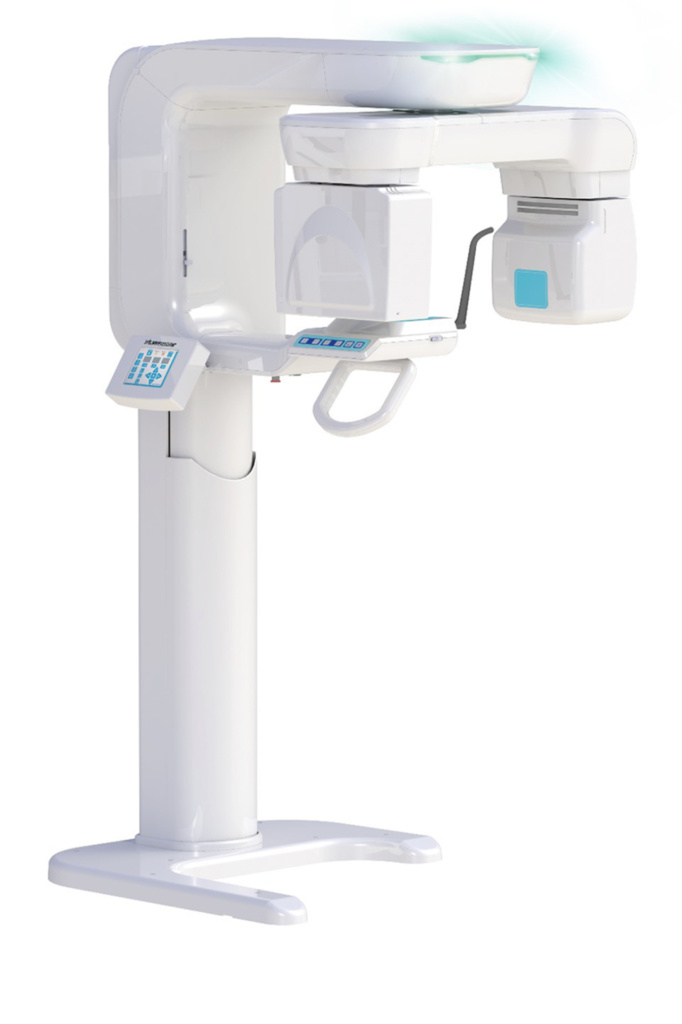

Point 3D Combi (12x10) дентальный 3D томограф до 70 кВ

Point 3D Combi 500 MFOV 12 × 10 — дентальный томограф до 70 кВ — система 2D/3D для общей стоматологии, имплантологии, хирургии и локальной диагностики. Аппарат работает в режимах 2D; 3D и занимает следующую позицию в модельном ряду: низковольтное исполнение до 70 кВ с FOV 5 × 5, 8 × 8 и 12 × 10 см; цефалостат относится к дополнительному оснащению.

Описание ориентировано на практический выбор оборудования: какие исследования выполняются штатно, какие технологии влияют на результат, как организованы позиционирование и цифровой поток, а также какие компоненты необходимо закрепить в спецификации поставки.

Производитель и назначение системы

PointNix — южнокорейский производитель стоматологических рентгеновских систем. Point 3D Combi 500 MFOV объединяет PAN и КЛКТ, а обозначение MFOV указывает на несколько доступных полей обзора.

низковольтное исполнение до 70 кВ с FOV 5 × 5, 8 × 8 и 12 × 10 см; цефалостат относится к дополнительному оснащению.

Диагностическая платформа

Три FOV позволяют исследовать локальную область, одну челюсть или обе челюсти. КЛКТ-цикл по официальному каталогу занимает 19 секунд; панорамные программы — 11–17 секунд. Низковольтная модификация ограничена максимальным анодным напряжением 70 кВ и должна рассматриваться отдельно от стандартной версии 90 кВ.

Исследование выбирают по клиническому вопросу: обзорная проекция подходит для первичной оценки, КЛКТ — для пространственного анализа, а телерентгенография — для ортодонтических измерений. Минимально достаточный протокол уменьшает ненужный объём данных и упрощает последующую интерпретацию.

Три нативных FOV

FOV 5 × 5 см предназначен для локальной зоны, 8 × 8 см — для одной челюсти или выбранного участка, 12 × 10 см — для полного зубного ряда и прилегающих структур.

Выбор минимально достаточного объёма уменьшает ненужное облучение и объём файла. На малом FOV особенно важна точность лазерного центрирования.

Низковольтное исполнение

Максимальное анодное напряжение этой модификации ограничено 70 кВ. Это отличает её от стандартной международной версии Point 3D Combi 500 с генератором до 90 кВ.

При сравнении характеристик нельзя смешивать данные двух исполнений. В паспорте поставляемого аппарата фиксируют диапазон напряжения, ток и разрешённые режимы.

Детекторы и качество данных

Для PAN и КЛКТ используются отдельные цифровые детекторы. 16-битный тракт 3D сохраняет широкий диапазон градаций серого для последующей реконструкции.

Размер вокселя меняется в зависимости от FOV и разрешения. Для локальной диагностики выбирают минимальное значение, для обзорного объёма — режим, обеспечивающий достаточную читаемость при разумном размере файла.

Xelis Dental и имплантологическое планирование

Программа формирует ортогональные срезы, криволинейную панораму и трёхмерную модель. Врач может размечать нижнечелюстной канал и использовать библиотеку имплантатов.

Количество библиотек, экспорт и DICOM зависят от лицензии. Перед поставкой проверяют, какие модули активированы и на скольких рабочих местах разрешена установка.

Панорамные и специальные программы

Аппарат выполняет взрослые и детские панорамы, исследования ВНЧС и пазух. Панорамный цикл занимает от 11 до 17 секунд в зависимости от выбранной программы.

Для первичной оценки используют 2D, а КЛКТ назначают при необходимости пространственной информации. Такой подход снижает долю необоснованных объёмных исследований.

Возможность добавления цефалостата

Платформа поддерживает сканирующий и однокадровый CEPH-модуль. OneShot формирует изображение примерно за 0,8 секунды, сканирующий вариант — за 10 секунд.

Выбранный тип влияет на габариты, датчик и требования к фиксации. Цефалометрическое плечо и программный анализ в базовую конфигурацию не входят.

Выбор исследования в клиническом потоке

Для локального вопроса используется минимальный FOV 5 × 5 см, для комплексной оценки — объём до 12 × 10 см. Широкое поле не назначают только ради удобства: оно должно содержать именно те анатомические ориентиры, которые нужны врачу для диагноза и плана лечения. Если пространственная информация не требуется и аппарат поддерживает PAN, обзорную задачу рационально решать 2D-программой.

Для Point 3D Combi 500 MFOV подтверждены следующие средства адаптации исследования: детские программы, низкодозовый режим, автоматический подбор экспозиции. Они решают разные задачи: детский или низкодозовый протокол управляет экспозицией, автоматический подбор помогает настроить генератор, а коррекция артефактов применяется уже к полученным данным. Эти функции нельзя объединять в одно рекламное обещание.

Комплектация и ввод в эксплуатацию

Поставка должна быть самодостаточной для заявленных режимов. В неё включают необходимые датчики, фиксаторы, калибровочные принадлежности, рабочую станцию или требования к ней, действующие лицензии, кабели, монтажные элементы и русскоязычную эксплуатационную документацию. Отдельно закрепляют монтаж, обучение, тестовые исследования и срок сервисной реакции.

До клинического запуска проверяют все программы, точность лазерного позиционирования, движение колонны и C-дуги, передачу данных, резервное копирование и открытие исследований на врачебных местах. Такая проверка защищает клинику от ситуации, когда аппарат формально установлен, но часть оплаченных режимов или сетевых функций недоступна.

Эксплуатация, обучение и контроль качества

Обучение должно охватывать не только выбор кнопки исследования. Оператору необходимо уметь соотносить клиническую задачу с программой, подбирать фиксаторы, распознавать типовые ошибки позиционирования, контролировать движение пациента и корректно завершать передачу данных. Для врача отдельно разбирают возможности и ограничения реконструкций, измерений и программной обработки, чтобы фильтр или красивый 3D-рендер не воспринимались как замена исходным срезам.

Регулярный контроль качества включает очистку и осмотр опор, проверку лазеров и аварийной кнопки, калибровку детектора по регламенту, тестовые изображения фантома и наблюдение за стабильностью сети. В журнале фиксируют ошибки, профилактическое обслуживание и вмешательства сервиса. Такой порядок помогает обнаружить постепенное снижение качества до того, как оно повлияет на клинические исследования и потребует повторных экспозиций.

Позиционирование и комфорт пациента

Две лазерные направляющие, регулируемый прикусной блок и моторизованная колонна помогают совместить зубную дугу с центром FOV. Открытая конструкция допускает обследование стоя и в инвалидном кресле.

Перед экспозицией оператор контролирует положение головы и отсутствие металлических предметов в зоне исследования. Надёжная фиксация особенно важна для высокодетализированных и длительных протоколов: она снижает риск смаза и повторной съёмки.

Программное обеспечение и интеграция

Xelis Dental и XD используются для получения и анализа исследований. DICOM, серверная установка, дополнительные рабочие места и совместимость с внешними программами относятся к лицензируемой части проекта.

До ввода аппарата в эксплуатацию согласуют сетевую схему, места хранения исследований, формат передачи данных и число рабочих мест. Наличие функции в программной платформе не означает, что соответствующая лицензия автоматически входит в каждую поставку.

Монтаж и оснащение

Напольная система массой около 190 кг требует зоны порядка 1420 × 1920 мм. Питание — 220–230 В; при добавлении цефалостата увеличиваются ширина и масса, поэтому модуль выбирают до подготовки кабинета.

Проект кабинета должен учитывать рабочую зону движущихся частей, электропитание, сеть, защиту оператора и доступ сервисного инженера. Состав поставки фиксируют до заказа, чтобы аппаратная конфигурация, программные лицензии и подготовленное помещение соответствовали друг другу.

Почему выбрать Point 3D Combi 500 MFOV

Три клинических объёма: MFOV закрывает локальные и обзорные задачи. Особое исполнение генератора: Ограничение 70 кВ подходит для конкретных проектных требований. Раздельные датчики: PAN и КЛКТ не зависят от перестановки одного приёмника. Имплантологическое ПО: Xelis поддерживает планирование и разметку анатомии. Гибкий CEPH: Клиника может выбрать сканирующий или OneShot-модуль.

Для каких клиник подходит Point 3D Combi 500 MFOV

• Клиники, которым требуется аппарат до 70 кВ.
• Имплантологические и хирургические кабинеты.
• Многопрофильные стоматологии с локальным и обзорным КЛКТ.
• Клиники с детским приёмом.
• Организации, планирующие последующий CEPH.
• Проекты, где программные лицензии можно заранее закрепить в спецификации.
