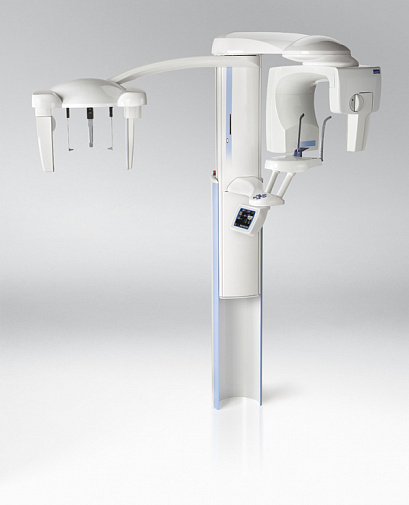

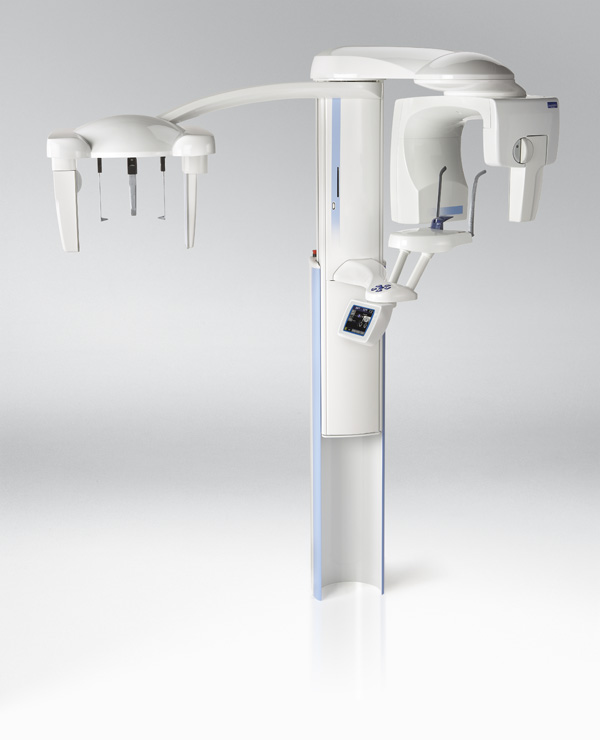

ProMax Scara2 цифровой ортопантомограф с цефалостатом

Planmeca ProMax SCARA2 Ceph — цифровая 2D-система для панорамной и телерентгенографической диагностики. Двухсуставная роботизированная кинематика формирует программируемые траектории для зубных рядов, ВНЧС, пазух и ортодонтических проекций.

Аппарат не выполняет КЛКТ и предназначен для клиник, которым нужны развитые панорамные программы и установленный сканирующий цефалостат. Исследования хранятся и анализируются в Planmeca Romexis.

Назначение и диагностический профиль

Planmeca ProMax SCARA2 Ceph — цифровая 2D-система для панорамной и телерентгенографической диагностики. Двухсуставная роботизированная кинематика формирует программируемые траектории для зубных рядов, ВНЧС, пазух и ортодонтических проекций.

Аппарат не выполняет КЛКТ и предназначен для клиник, которым нужны развитые панорамные программы и установленный сканирующий цефалостат. Исследования хранятся и анализируются в Planmeca Romexis.

Режимы исследования и клинический выбор

Панорамные программы занимают 2,7–16 секунд в зависимости от выбранной проекции и сегмента. Стандартная панорама, детская панорама, Bitewing, латеральные и PA-исследования ВНЧС, а также PA-проекция пазух выбираются отдельно.

Сканирующая телерентгенография выполняется за 6,7–10,5 секунды. Конфигурация с одномоментным ProCeph имеет другие значения 0,1–0,8 секунды и не должна смешиваться со сканирующим CEPH.

Выбор 2D-программы под клиническую задачу

Planmeca ProMax SCARA2 Ceph формирует проекционные изображения, поэтому программу выбирают по требуемой анатомической области: полный зубной ряд, отдельный сегмент, прикус, ВНЧС, пазухи или телерентгенограмма. Ограниченная программа уменьшает наложение ненужных структур и не создаёт лишнее изображение за пределами клинического интереса.

Панорамный снимок остаётся обзорным исследованием и не заменяет КЛКТ, когда необходимо оценить пространственное положение корней, каналов, ретинированных зубов или костных границ. Перед экспозицией врач определяет, достаточно ли 2D-проекции для ответа на клинический вопрос, либо пациенту требуется объёмное исследование.

Для динамического наблюдения желательно сохранять одинаковые программу, положение пациента и основные параметры экспозиции. Сопоставимые проекции облегчают оценку изменений во времени, тогда как различия геометрии и позиционирования могут имитировать изменение размеров и взаимного расположения анатомических структур.

SCARA2 — двухсуставная кинематика

Два управляемых сустава изменяют траекторию источника и датчика под выбранную проекцию. Геометрия настраивается программно, а не ограничивается одним фиксированным движением.

Технология обеспечивает стандартную и сегментированную панораму, ВНЧС и пазухи; это кинематика 2D-системы, а не признак наличия КЛКТ.

Сегментация панорамной области

Опциональная функция позволяет выбирать отдельные сегменты зубных рядов и исключать ненужные участки из исследования. Отдельная Bitewing-программа предназначена для межпроксимальных областей.

Сегментация снижает объём данных и экспозицию вне зоны интереса, но не заменяет прицельную внутриротовую рентгенографию там, где она клинически показана.

Автоматическое управление экспозицией

Параметры генератора выбираются в диапазоне 60–84 кВ и 1–16 мА в соответствии с программой и размером пациента. Детский режим использует адаптированные настройки.

Оператор проверяет выбранный тип пациента и программу до экспозиции; автоматизация не компенсирует движение и неправильную установку головы.

Панорамные и дополнительные программы

Доступны стандартная и сегментированная панорама, детская панорама, Bitewing, латеральные и PA-программы ВНЧС, PA-пазухи, латеральная и фронтальная телерентгенография.

Ортодонтический пакет может включать дополнительные проекции и анализы Romexis; состав программ фиксируется по лицензии и установленному датчику.

Позиционирование и работа с пациентом

Лазерные направляющие, прикусной блок, височные упоры и лобная опора задают положение головы. Боковой вход и моторизированная регулировка высоты упрощают доступ и контроль пациента.

Для CEPH используются ушные оливы, назион и соответствующая ориентация головы. Открытая конструкция позволяет обследовать пациента стоя, сидя и в инвалидном кресле.

Дозовая оптимизация и контроль качества

Детская панорама уменьшает высоту и ширину исследуемой области, а цефалометрическая коллимация ограничивает длину сканирования выбранной проекцией.

Выбор малого поля и короткого протокола производится по показанию и размеру пациента, а не используется автоматически для каждого исследования.

Программное обеспечение и цифровой обмен

Planmeca Romexis объединяет получение, просмотр, измерение, печать и хранение панорамных и цефалометрических изображений. Ортодонтические модули поддерживают разметку и анализ проекций.

Подключение к локальной сети и DICOM-интеграция доступны в составе соответствующих лицензий. TWAIN позволяет передавать изображения в совместимые стоматологические программы.

Монтаж, размещение и оснащение кабинета

Система с цефалостатом требует зоны от 1970 × 1270 мм и имеет массу 128 кг по официальной спецификации конфигурации S2. Сторона и вылет CEPH учитываются в проекте кабинета.

Электропитание 100–240 В, рабочая станция, монитор, кабельные трассы, ИБП и защитный пульт согласуются до монтажа. Состав датчиков и необходимость их перестановки фиксируются в заказе.

Практический рабочий процесс

Оператор выбирает PAN- или CEPH-программу, устанавливает пациента по лазерам и опорам, проверяет положение и запускает экспозицию из защищённой зоны. Изображение автоматически передаётся в Romexis.

SCARA2 не создаёт трёхмерных объёмов. Для имплантационного планирования, сложной эндодонтии и хирургии, где требуется пространственная оценка, необходим отдельный КЛКТ.

Контроль качества и воспроизводимость исследований

Качество результата определяется не только детектором и программной обработкой. Оператор снимает металлические предметы из области головы и шеи, выбирает подходящую опору, выравнивает анатомические плоскости и проверяет, что пациент способен сохранять неподвижность. Перед завершением процедуры оцениваются охват, резкость и наличие артефактов движения.

Для стабильной работы Planmeca ProMax SCARA2 Ceph клинике полезно закрепить стандартные протоколы по типам исследований, правила именования и хранения файлов, порядок резервного копирования и контроль качества монитора. Обучение операторов, периодические технические проверки и документированный сервис помогают получать сопоставимые исследования и предотвращать повторные экспозиции по организационным причинам.

Для каких клиник подходит Planmeca ProMax SCARA2 Ceph

• ортодонтическим клиникам с регулярной телерентгенографией;
• многопрофильным стоматологиям, которым достаточно 2D-диагностики;
• семейным клиникам с детскими панорамными программами;
• кабинетам, выполняющим исследования ВНЧС и пазух;
• практикам с потребностью в сегментированной панораме и Bitewing;
• организациям, использующим Planmeca Romexis;
• клиникам с DICOM-архивом и несколькими рабочими местами;
• кабинетам, принимающим пациентов в инвалидных креслах.
