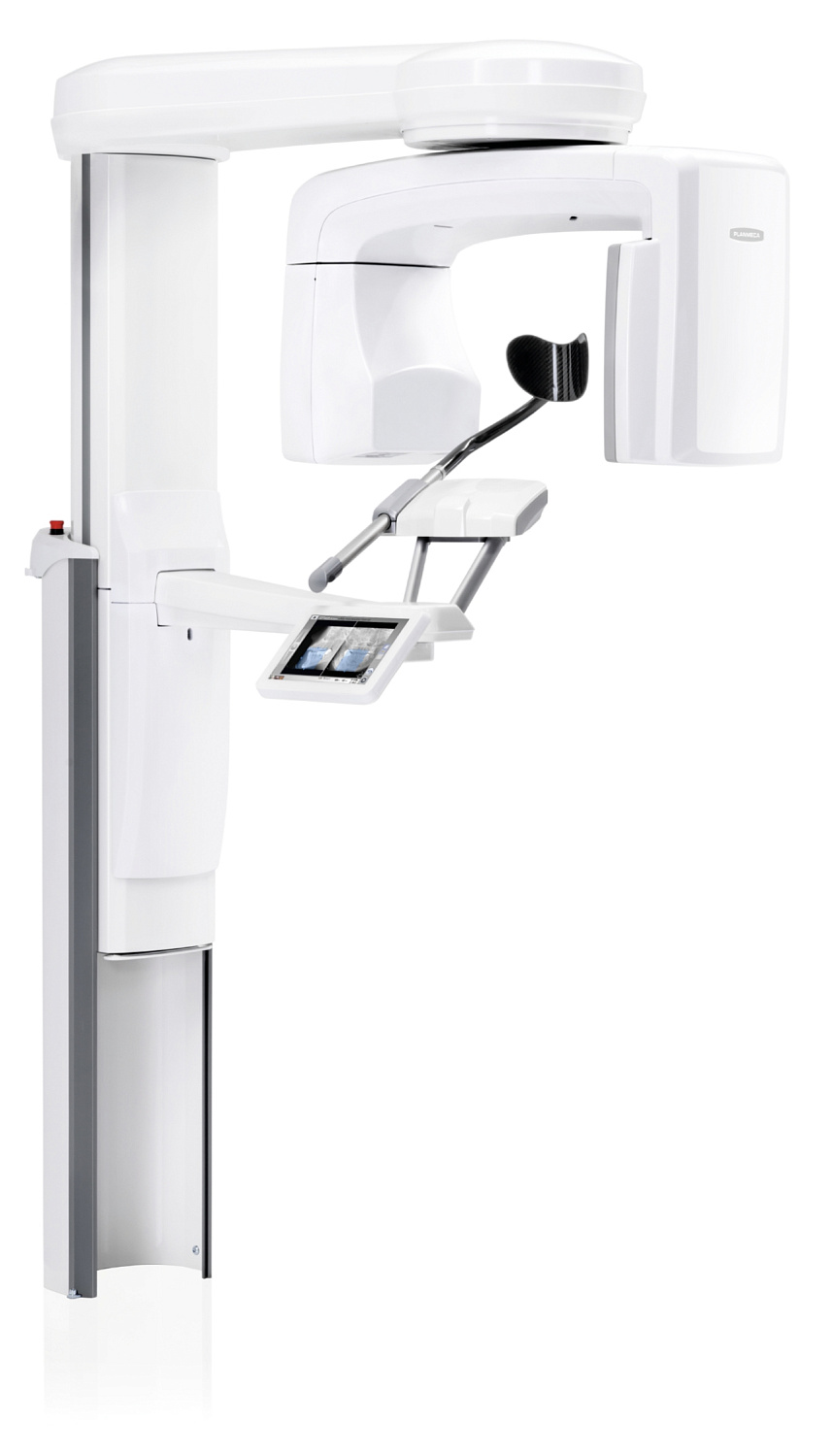

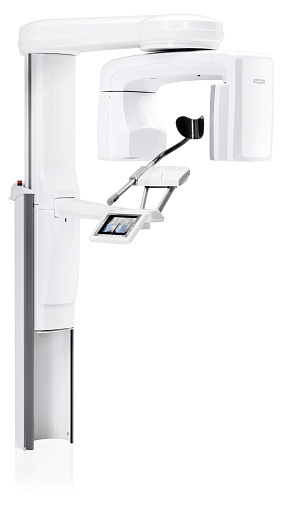

Planmeca Viso G5 (20*17) конусно-лучевой дентальный томограф

Planmeca Viso G5, FOV 20 × 17 см — цифровая экстраоральная рентгеновская система, выполняющая панорамные 2D-исследования, конусно-лучевую компьютерную томографию, телерентгенографию после установки дополнительного модуля. Стоматология, хирургия, ортодонтия и ЛОР-диагностика в пределах лица. Возможности аппарата разделены на установленные функции и дополнительные опции, которые должны быть перечислены в спецификации поставки.

Модель рассчитана на последовательный цифровой рабочий процесс: выбор клинической программы, позиционирование пациента, получение изображения, диагностический анализ и передача результата в архив клиники. Оператор выбирает минимально достаточное исследование по показанию.

Назначение и диагностический профиль

Диагностический профиль Planmeca Viso G5: Стоматология, хирургия, ортодонтия и ЛОР-диагностика в пределах лица. Выбор программы строится от клинического вопроса: обзорное 2D-исследование используют для первичной оценки, объёмное — когда требуется анализ анатомии в трёх плоскостях, а CEPH — для ортодонтических проекций.

Аппарат рассчитан на плановую загрузку рентгенологического кабинета. Для воспроизводимого результата важны подготовка пациента, удаление металлических предметов из области исследования, точное центрирование и выбор протокола, соответствующего размеру зоны интереса.

Диагностические режимы

Установленные режимы визуализации: 2D; 3D. Панорамная съёмка: Да; КЛКТ: Да; телерентгенография: Опция.

Панорамные программы применяются для обзорной оценки зубных рядов, прикуса и смежных областей. КЛКТ используется, когда врачу требуется пространственная информация; CEPH предназначена для ортодонтических проекций и анализа роста.

FOV и выбор объёма исследования

Максимальный FOV составляет 20 × 17 см, минимальный — 3 × 3 см. Доступные области: Свободный выбор 3 × 3–20 × 17 см. Полный объём выбирают для комплексной оценки, локальный — для ограниченной зоны интереса.

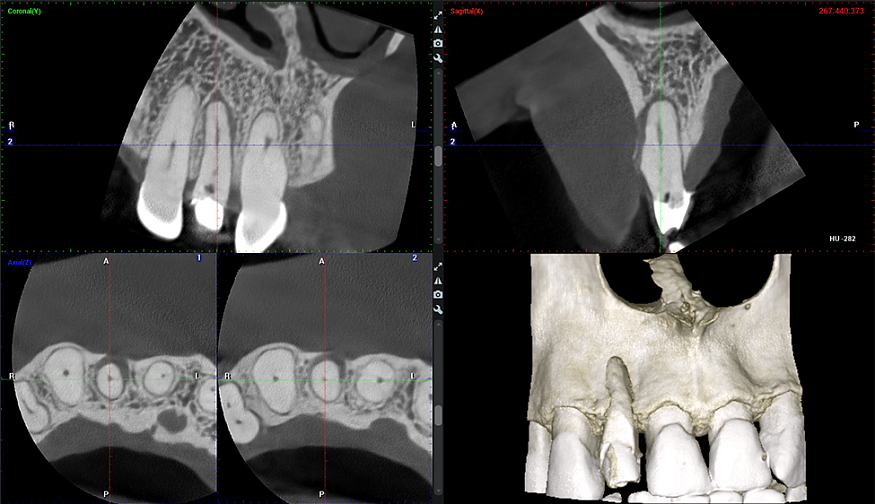

Минимальный воксель 75 мкм применяют при необходимости повышенной детализации. Для обзорных задач более крупный воксель уменьшает размер файла и время реконструкции. Отсутствующую анатомическую область нельзя восстановить программно после экспозиции.

Время и качество 3D-сканирования

Подтверждённый диапазон времени 3D-сканирования: 1 с–36 с. Если минимальное и максимальное значения совпадают, аппарат использует фиксированный цикл для указанной конфигурации.

Короткий протокол уменьшает риск артефактов движения, а высокодетализированный режим предъявляет более строгие требования к фиксации. Режим выбирают по клинической задаче, а не только по минимальной продолжительности.

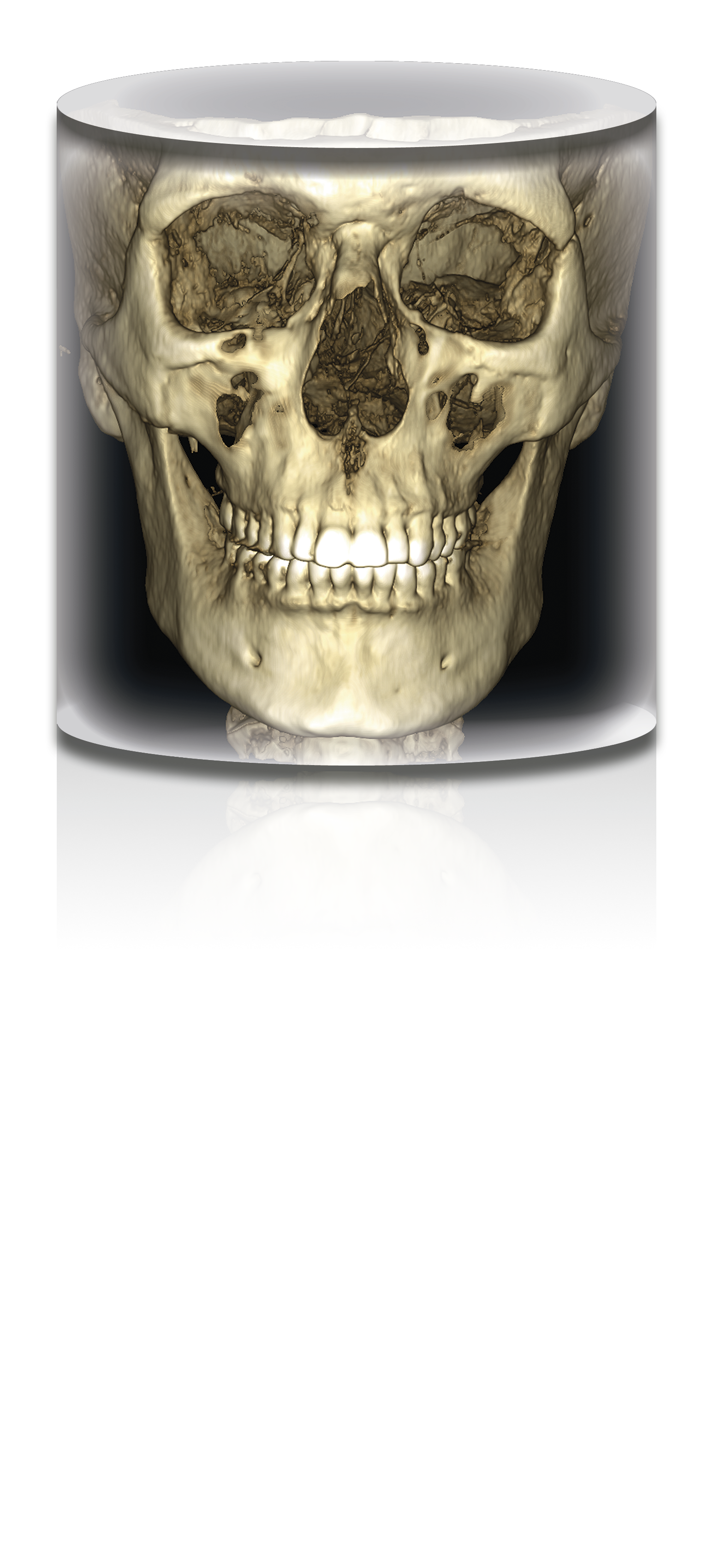

FOV до 20 × 17 см

Сшитый объём охватывает полную лицевую область.

В Planmeca Viso G5 эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

Свободный FOV от 3 × 3 см

Размер и положение области задаются по показанию.

В Planmeca Viso G5 эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

Planmeca CALM

Алгоритм корректирует артефакты движения.

В Planmeca Viso G5 эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

Planmeca ULD

Низкодозовый режим используется для контрастных структур.

В Planmeca Viso G5 эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

120 кВ

Высокое напряжение поддерживает качество в сложной анатомии.

В Planmeca Viso G5 эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

ProFace

Опциональная камера выполняет 3D-фотографию лица.

В Planmeca Viso G5 эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

PlanID

Распознавание пациента уменьшает риск выбора неверной записи.

В Planmeca Viso G5 эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

Romexis

Единая платформа поддерживает стоматологию и ЛОР-анализ.

В Planmeca Viso G5 эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

Панорамные и дополнительные программы

Панорамный режим входит в установленную конфигурацию. Предусмотрены детские программы; доступны исследования внчс; доступны программы для пазух; предусмотрена программа bitewing.

Сегментированные и специализированные проекции ограничивают изображение областью интереса. Набор программ должен соответствовать установленной лицензии и не переносится автоматически между похожими модификациями семейства.

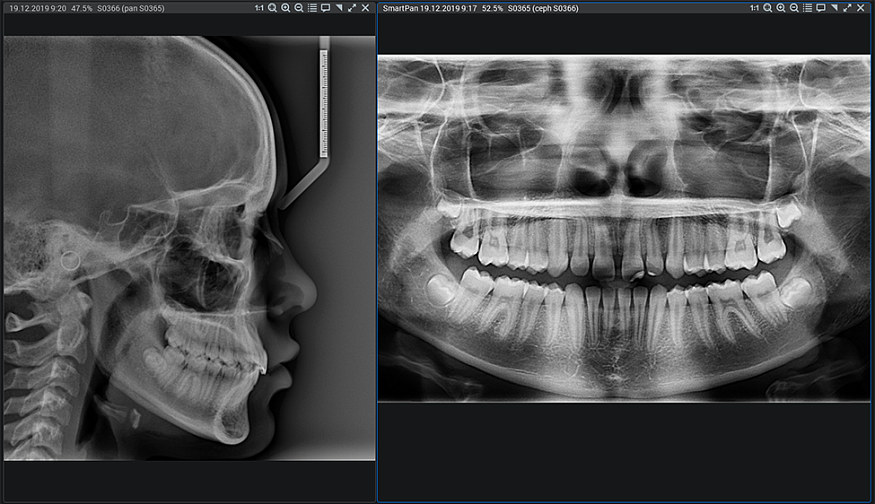

Телерентгенография

Телерентгенография доступна как дополнительное оснащение. Она становится доступна после физической установки совместимого модуля и активации необходимых программных лицензий.

До заказа выбирают тип датчика, сторону установки и набор ортодонтических проекций. Эти параметры нельзя определять только по названию основной модели.

Позиционирование и работа с пациентом

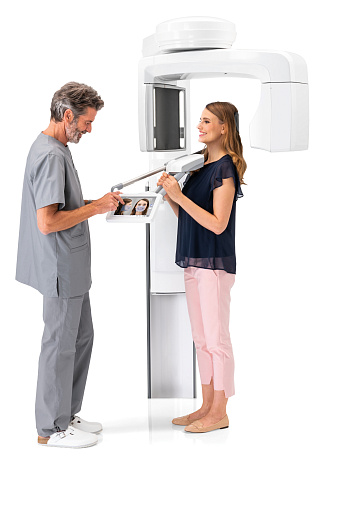

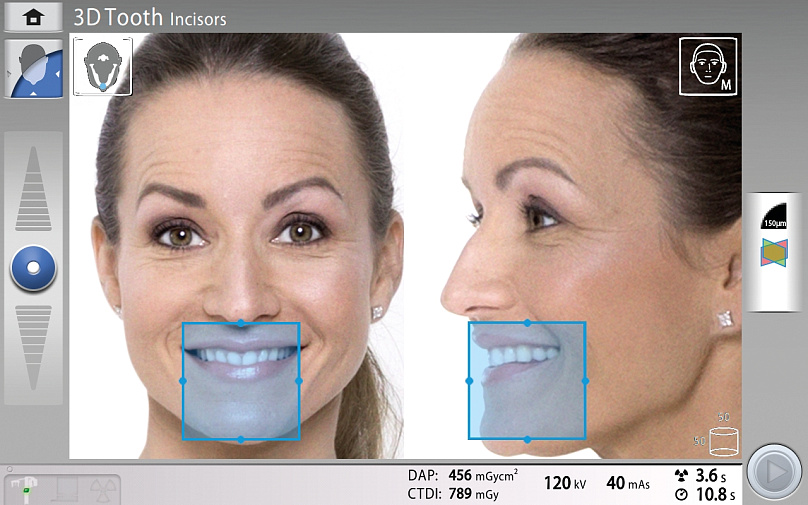

Затылочная опора не закрывает лицо и уши; положение FOV задаётся по живому изображению пациента.

Конструкция допускает обследование пациента в инвалидном кресле. Предусмотренные положения пациента: стоя; сидя; в инвалидном кресле. Перед экспозицией снимают металлические предметы и проверяют неподвижность.

Дозовая оптимизация и контроль качества

Для контроля качества и дозовой оптимизации предусмотрены: низкодозовый режим, автоматический подбор экспозиции, подавление металлических артефактов.

Доза оптимизируется выбором программы, области и уровня качества. Низкодозовый режим применяется к подходящим клиническим задачам и не заменяет стандартный или высокодетализированный протокол, когда их информативность необходима.

Программное обеспечение и цифровой обмен

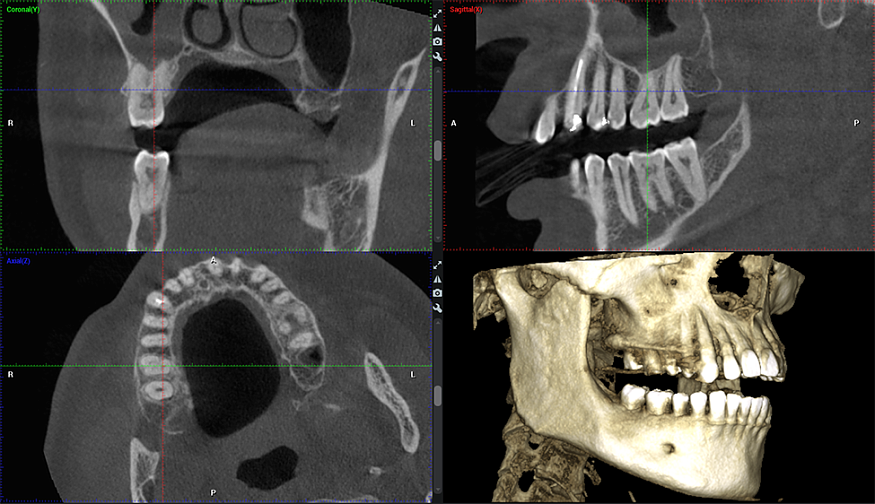

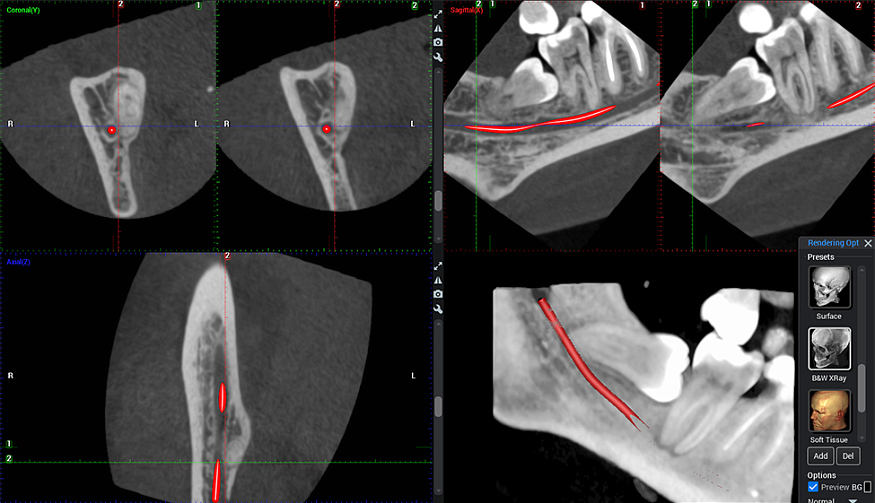

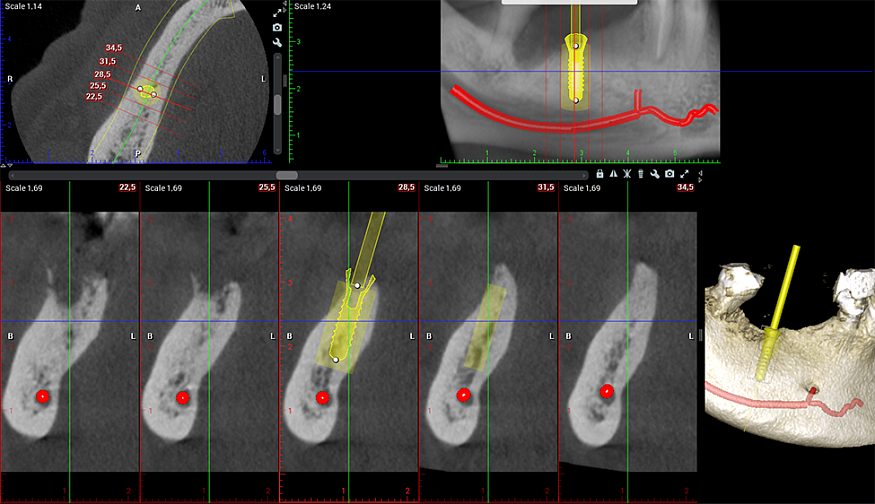

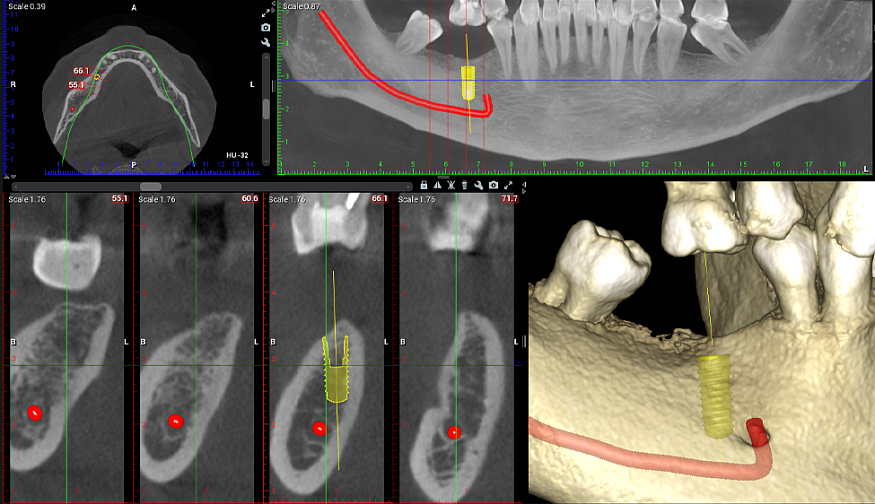

Planmeca Romexis объединяет получение, MPR, панорамную реконструкцию, измерения и планирование. Для цифрового обмена доступны: DICOM 3.0 как опция, подключение к локальной сети.

Число рабочих мест, серверные узлы, имплантационные библиотеки, экспорт STL и дополнительные аналитические модули определяются лицензиями. Форматы обмена проверяют с информационной системой клиники до ввода оборудования.

Монтаж и требования к кабинету

Напольная система требует проектной проверки несущих конструкций, высоты помещения, защитной зоны, кабельных трасс и сервисных проходов. Рабочая станция и ИБП размещаются вне траектории движения аппарата.

Тип установки — напольное; зона без ceph — 1550 × 1540 мм; зона с ceph — 2160 × 1540 мм. Если точный монтажный размер не приведён, его берут из плана установки выбранного исполнения.

Практический рабочий процесс

Оператор выбирает исследование, устанавливает пациента по направляющим и опорам, проверяет выбранную область и запускает экспозицию из защищённой зоны. После получения данных врач сначала оценивает исходные изображения, затем применяет фильтры и измерения.

Для воспроизводимости клинике полезно закрепить протоколы по типам исследований, правила именования и хранения файлов, резервное копирование и контроль диагностического монитора. Регулярное обучение и техническое обслуживание уменьшают риск организационных повторов.

Для каких клиник подходит Planmeca Viso G5

• клиникам, которым необходимы панорамные 2D-исследования, конусно-лучевую компьютерную томографию, телерентгенографию после установки дополнительного модуля;
• практикам по направлениям: стоматология, хирургия, ортодонтия и лор-диагностика в пределах лица.;
• организациям, которым важен выбор исследования под конкретную область;
• семейным стоматологиям при наличии детских программ;
• клиникам с цифровым архивом и несколькими диагностическими рабочими местами;
• кабинетам, подготовленным к указанным габаритам и электропитанию;
• практикам, которым требуется стандартизированный цифровой рабочий процесс;
• организациям, готовым отдельно зафиксировать аппаратные и программные опции.
