Hyperion X9 с цеф (модернизация до 3D) ортопантомограф

Ортопантомограф Hyperion X9 3D Ready панорамным 2D аппаратом с цефалостатом c возможностью модернизации до 3D томографа.

Важные преимущества:

12 панорамных исследований

➢ Стандартная панорама и уменьшенная панорама для детей
➢ Панорама с более широкой фокальной областью в передней части
➢ Ортогональная проекция только для зубного ряда, для уменьшения наложение коронок
➢ Полупанорама и половина зубного ряда, оптимизированные целенаправленные проекции
➢ Передний зубной ряд, целенаправленная проекция с широкой фокальной областью Экспонирование прикусного устройства с 4 сегментами, ограниченное коронками, чтобы обнаружить кариес проксимальной поверхности зуба

10 цефалометрических обследований

➢ Поперечно-боковые проекции Ceph, выбираемая длина 18-30 см
➢ Поперечно-боковая проекция Ceph, короткое сканирование, заниженное по высоте для детей, сокращенная доза рентгеновского излучения
➢ Переднезадние или заднепередние проекции Ceph
➢ Задняя аксиальная проекция, включая проекцию Уотерса и обратную проекцию Тауна
➢ Проекция запястья
➢ 14 ВНЧС обследований (с открытым и закрытым ртом)
➢ Боковая проекция обоих ВНЧС
➢ Заднепередняя проекция обоих ВНЧС,
➢ Многоракурсная (×3) боковая проекция/заднепередняя проекция одного ВНЧС
➢ 3 обследования верхнечелюстных пазух
➢ Передний и задний обзор левой и правой верхнечелюстных пазух
➢ Позиционирование с помощью лазера сокращает время на подготовку к обследованию
➢ 4 направляющих лазера для 2D проекций (3D Опция)
➢ 1 направляющий лазер для телерентгенографической проекции (Франкфуртская горизонталь)

Технические характеристики:

• 2D детектор спецификация:
• Технология Детектор: CCD (прибор с зарядовой связью)
• Метод преобразования рентгеновского: CSI (йодид цезия) Сцинтиллятор
• Защита от прямого воздействия рентгеновского воздействия:
• ФОП (Оптоволокно Plate)
• Размер пикселя: 48μm
• Динамический диапазон: 14-битный
• Серые оттенки: 16383
• Разрешение детектора: 10.4lp / мм
• Соотношение сигнал-шум: минимальный 74dB - типичный 86dB
• Первоначальный формат файла: TIFF, 16bit
• Разрешение изображения: более 5lp / мм

Pan

• Высота Детектора: 146mm
• Пиксель изображения матрица, макс .: 1528x2797
• Файл изображения, максимальный размер: 8 Мб

Ceph

• Высота Детектора: 220 мм
• Пиксель изображения матрица, макс .: 2291x3125
• Файл изображения, максимальный размер: 14 Мб
• X-Ray излучатель спецификация:
• Тип генератора: Постоянный потенциал (DC)
• Тип рентгеновское излучение: импульсный, квадратной формы импульсов
• Анодного напряжения: 60 - 90kV
• Анодного тока: 1 - 10 мА
• Диапазон времени экспозиции: 160 мс - 14s (масштаб R10)
• Фокусное измерение пятно, IEC 60336-1993: 0,5 мм
• Управление экспозицией: Автоматическая

• Управление экспозицией Способ:

• Морфология технология распознавания
• Компенсация поглощения позвоночника: Автоматическая
• мА и кВ картина модулируются в режиме реального времени при рентгеновской экспозиции
• Анодный ток и напряжение автоматического или ручного выбираемых с шагом 1, во всем диапазоне кВ
• Рабочий цикл при полной мощности (85 кВ, 10 мА): 1:20
• Неотъемлемой фильтрации на 85 кВ (. Мм экв Ал.): 3,2

• Рентгеновская экспозиция:

• Встроенный экранирования рентгеновских лучей за рецептора
• В соответствии с МЭК 60601-1-3
• X-Ray время экспозиции
• CB3D, Высокое разрешение: 3.6s
• CB3D, пик Разрешение: 9.0с
• Обзорный, взрослых: 9.3s
• Детский Зубы: 7.3s
• Детский Ceph Боковая: 3.4s
• Минимальное время сканирования CB3D: 18s
• Минимальное время для CB3D набора данных визуализации: 15s
• Типичные эффективная доза (ICRP 103)
• CB3D 11x8, Высокое разрешение: 33.5μSv
• CB3D 11x8, разрешение пиков: 78.6μSv
• Панорама: 6.7μSv
• Только Зубы: 4.3μSv
• Ceph боковой, скорость: 1.0μSv

• Размеры оборудования:

• Минимальные установочные размеры работы
• Ширина х Глубина: 1310x1520mm
• В том числе цеф (Ш х Г): 1830x1520mm
• Моторизированный колонка, регулируемая по высоте: 1610-2400mm

• Размеры в упаковке

• Ящик, не Ceph (В х Ш х Г): 1515x1750x670mm
• Опция Ceph, картон: 822x1430x580mm
• Масса, не Ceph: 170 кг - 375lbs
• Вес с teleradiographic руку: 190 кг - 419lbs
• Настенный или напольный поддержка, стоящая база доступны

Удобный доступ для пациентов на инвалидной коляске

Спецификация питания:

• Автоматическая адаптация для напряжения и частоты
• Напряжение: 115 - 240 В переменного тока, ± 10%
• Частота: 50/60 Гц ± 2 Гц
• Ток, номинальная временная пик поглощения:
• 7А при напряжении 240В, 15А при 115В
• Максимальный ток поглощения в режиме ожидания: 1A

Преимущества:

• 12 конфигураций
• Гибридная технология
• Быстрое обновление
• Перемещаемый датчик PAN/CEPH
• Диагностическая эффективность
• Полный FOV (поле зрения) до 11 см диаметром
• Ультра HiRes (75 мкм Voxel)
• Низкая доза рентгеновского облучения
• Расширенный вид изображения (патент заявлен)
• Динамический обзор
• Интеллектуальная коллимация
• Наводимое с помощью лазера положение
• Благодаря направляющим лазерам позиционирование пациента проходит быстро и точно. Все создано для того, чтобы сократить время на подготовку к обследованию.
• 4 направляющих лазера для 3D (опция) и 2D проекций
• 1 направляющий лазер для телерентгенографической проекции (Франкфуртская горизонталь)
• HYPERION X9 использует постоянный потенциал (90 кВ - DC) генератор, который также работает в импульсном режиме для 3D визуализации - опция.
• Ненужные излучение сведены к минимуму, и в тоже время обеспечены точные рентгенографические результаты с превосходным разрешением 75 мкм воксельном.
• Жесткая система позиционирования с не менее чем 7-ю опорными точками, в том числе подбородка,регулируемая опора лба и сменный прикус блок, обеспечивает постоянную стабильность в ходе обследования, которая так необходима для обьемных снимков.
• Ничто не случиться когда правильная технология под рукой.
• Выделенные датчики с 14 растровыми изображениями для 2D отображение и Аморфных 16 битов

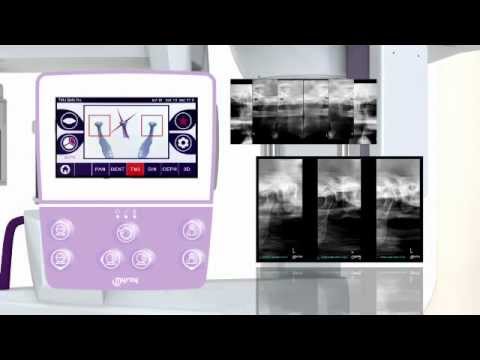

 Видео X9 3D Ready
