HDX 3D Dentri C-a (16x10) дентальный томограф

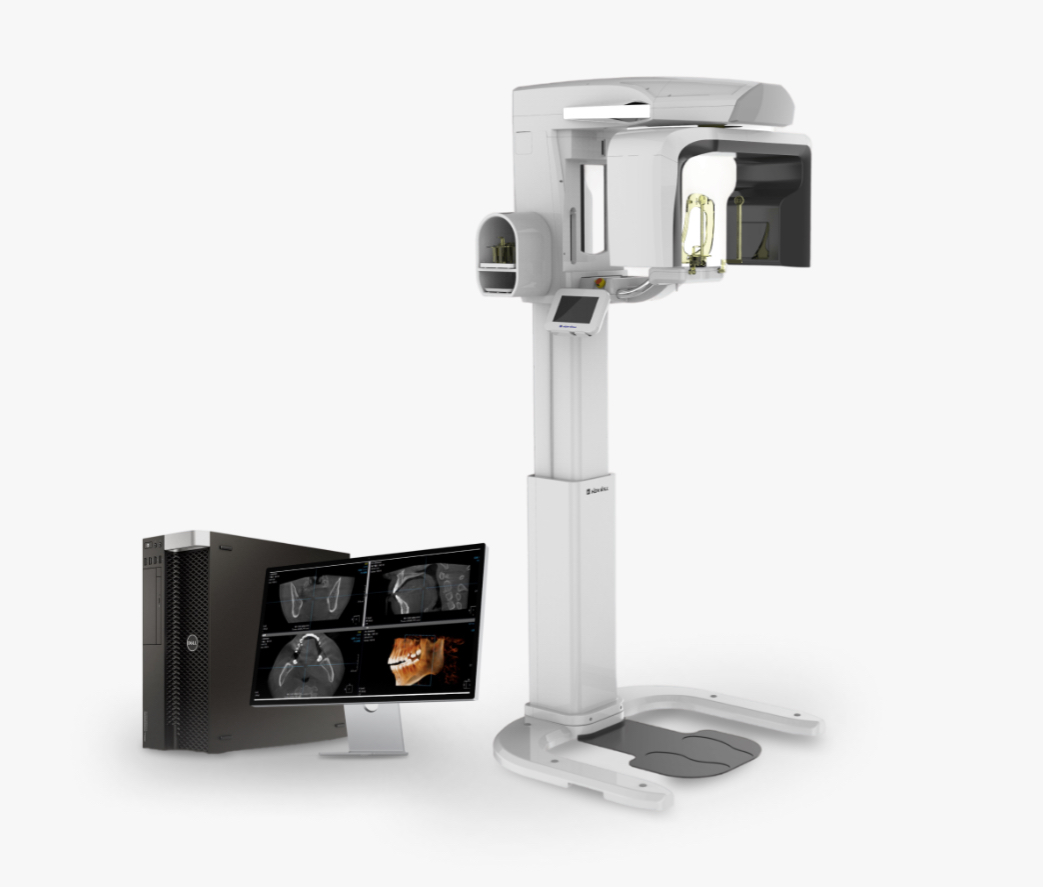

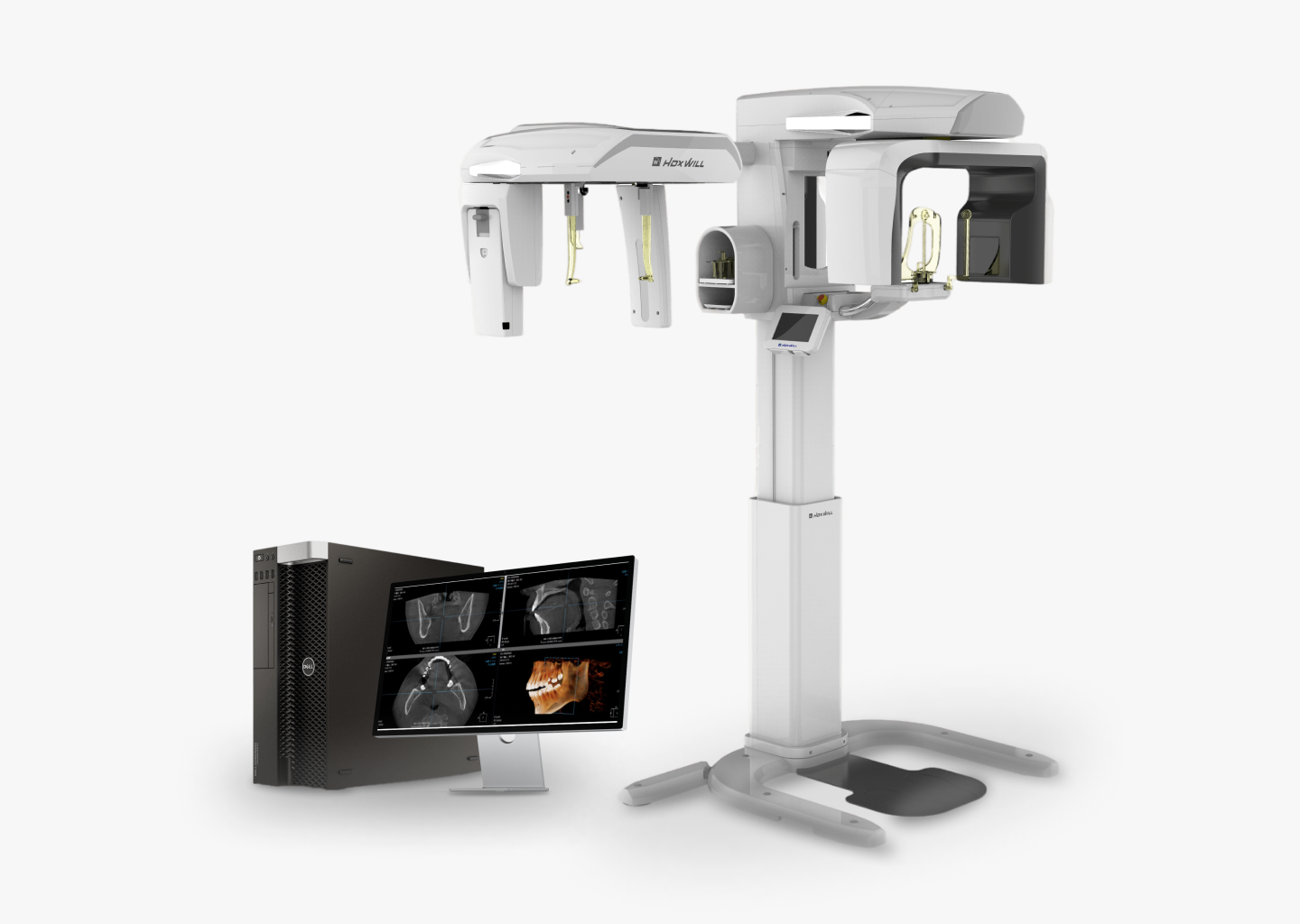

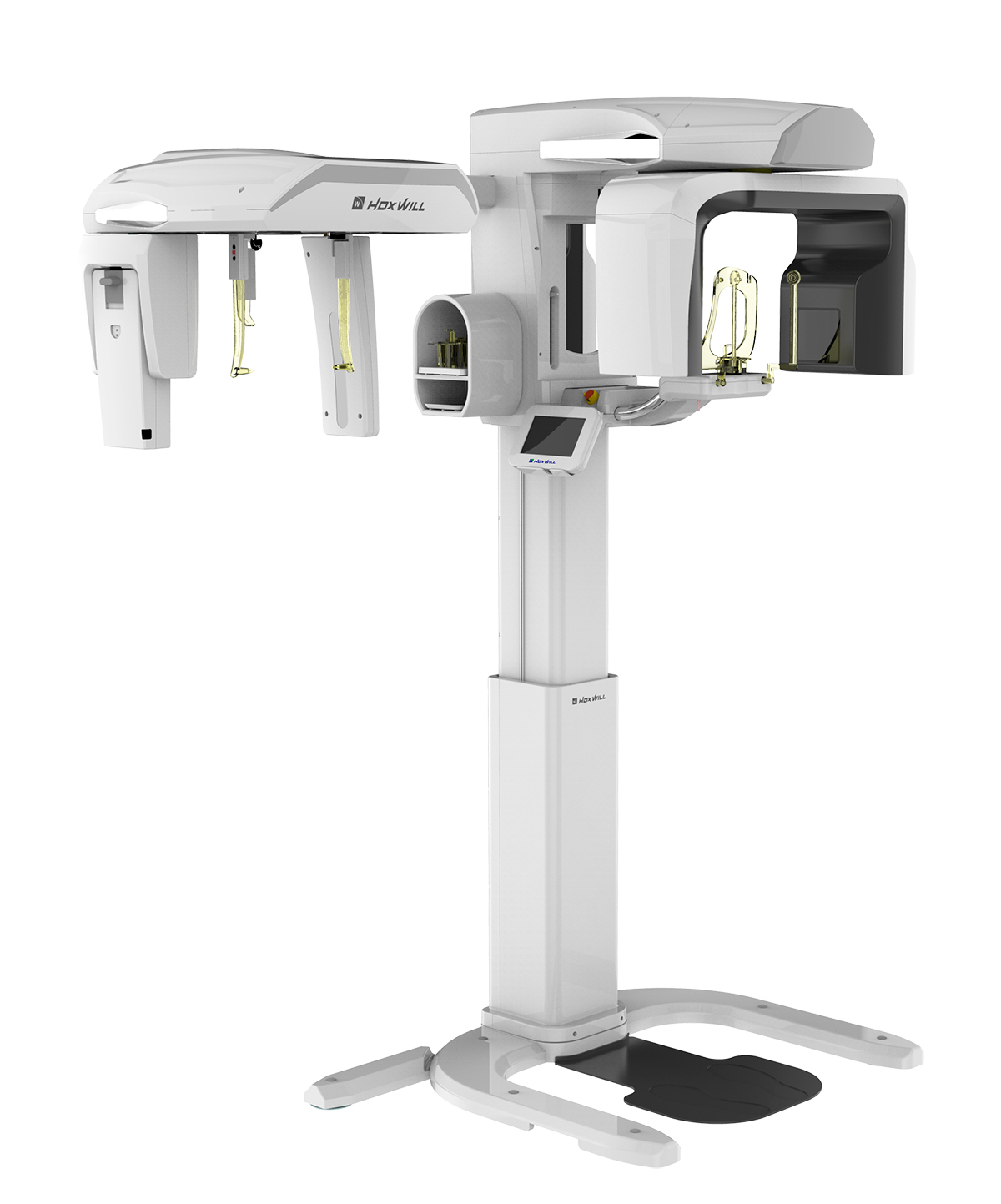

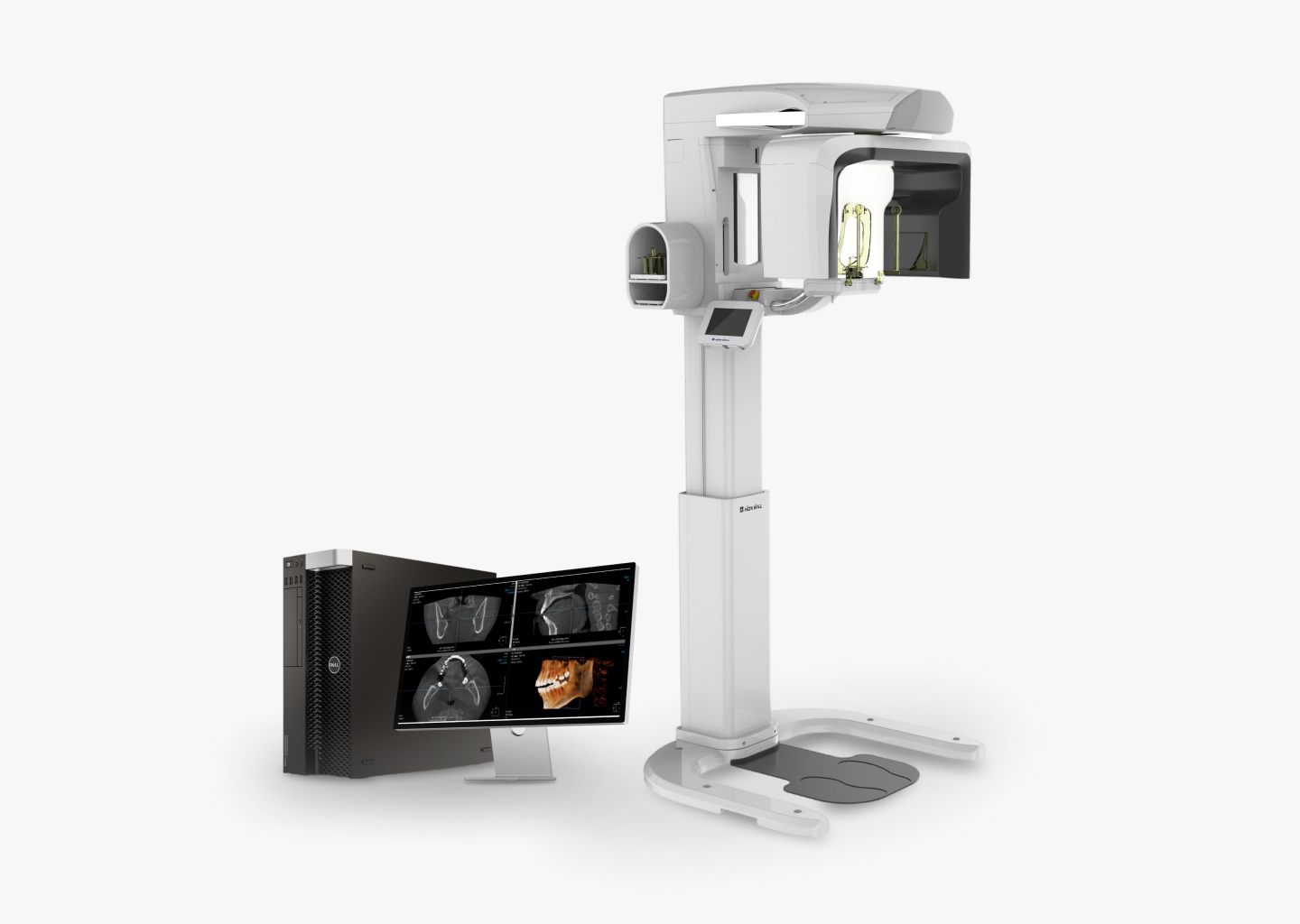

HDX WILL DENTRI C-α — дентальная система для конусно-лучевой томографии, панорамной диагностики и одномоментной телерентгенографии. Максимальный подтверждённый объём составляет 16 × 9 см и охватывает обе зубные дуги, ВНЧС и прилегающие анатомические структуры.

Буква C обозначает конфигурацию с цефалостатом, а α — исполнение с одномоментным получением телерентгенограммы. Аппарат подходит для имплантологии, челюстно-лицевой хирургии, ортодонтии, эндодонтии и комплексной диагностики.

Назначение и диагностический профиль

HDX WILL DENTRI C-α — дентальная система для конусно-лучевой томографии, панорамной диагностики и одномоментной телерентгенографии. Максимальный подтверждённый объём составляет 16 × 9 см и охватывает обе зубные дуги, ВНЧС и прилегающие анатомические структуры.

Буква C обозначает конфигурацию с цефалостатом, а α — исполнение с одномоментным получением телерентгенограммы. Аппарат подходит для имплантологии, челюстно-лицевой хирургии, ортодонтии, эндодонтии и комплексной диагностики.

Режимы исследования и клинический выбор

Трёхмерное исследование выполняется за 8, 12 или 24 секунды. Доступен свободный выбор области внутри максимального объёма, а для подтверждённой версии C-α размер вокселя составляет 200, 250 или 300 мкм.

Панорамный цикл занимает 14 секунд. Одномоментный цефалостат получает всю проекцию без линейного сканирования; точное время CEPH для архивной модификации C-α производителем в доступной документации не опубликовано и не заменено данными новой Dentri Max.

Выбор 3D-протокола под клиническую задачу

Для HDX WILL DENTRI C-α размер поля и режим качества выбирают до исследования. Максимальный FOV 16 × 9 см используют, когда требуется единый пространственный обзор нескольких анатомических областей; локальный объём выбирают для ограниченной зоны. Такой подход уменьшает количество данных вне диагностического интереса и упрощает последующий анализ.

Минимальный размер вокселя 200 мкм применяют только тогда, когда клинический вопрос требует повышенной детализации. Для обзорного планирования более крупный воксель может быть рациональнее: реконструкция выполняется быстрее, файл занимает меньше места, а требования к вычислительной мощности рабочей станции снижаются. Окончательный выбор протокола остаётся за врачом.

Если исследование планируется для передачи другому специалисту, до экспозиции согласуют требуемый охват, ориентацию и формат экспорта. Это особенно важно для хирургического шаблона, ортодонтического анализа и междисциплинарного консилиума: отсутствующую анатомическую область нельзя достроить программной обработкой после завершения сканирования, даже при использовании дополнительных реконструктивных и аналитических модулей.

Free FOV

Свободный выбор области позволяет программно ограничить объём клинически необходимой зоной внутри максимального FOV 16 × 9 см. Центрирование выполняется по предварительным изображениям.

Функция полезна для локальной диагностики и контроля дозы: полный объём выбирают только тогда, когда требуется охват обеих дуг, суставов или расширенной хирургической области.

Ultra Fast Scan

Быстрый 3D-протокол занимает 8 секунд и уменьшает время, в течение которого пациент должен сохранять неподвижность. Стандартный и высококачественный циклы занимают 12 и 24 секунды.

Короткий режим подходит для контрольных исследований и пациентов с риском движения; режим 24 секунды выбирают при требовании к максимальному числу проекций.

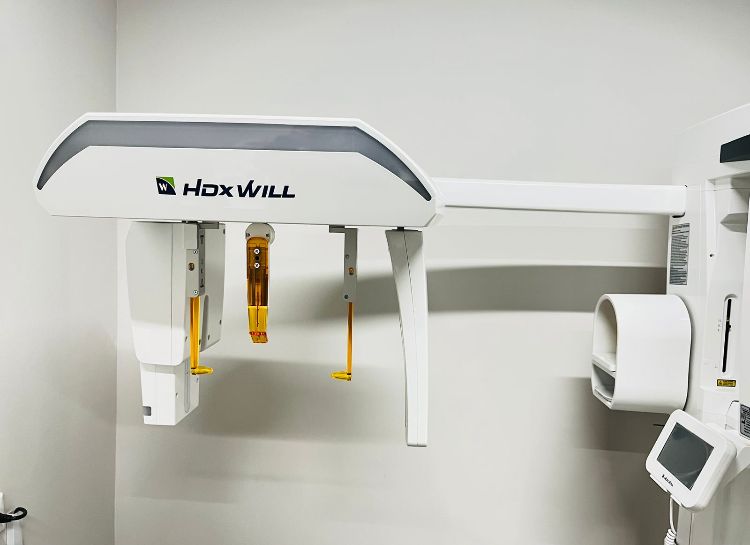

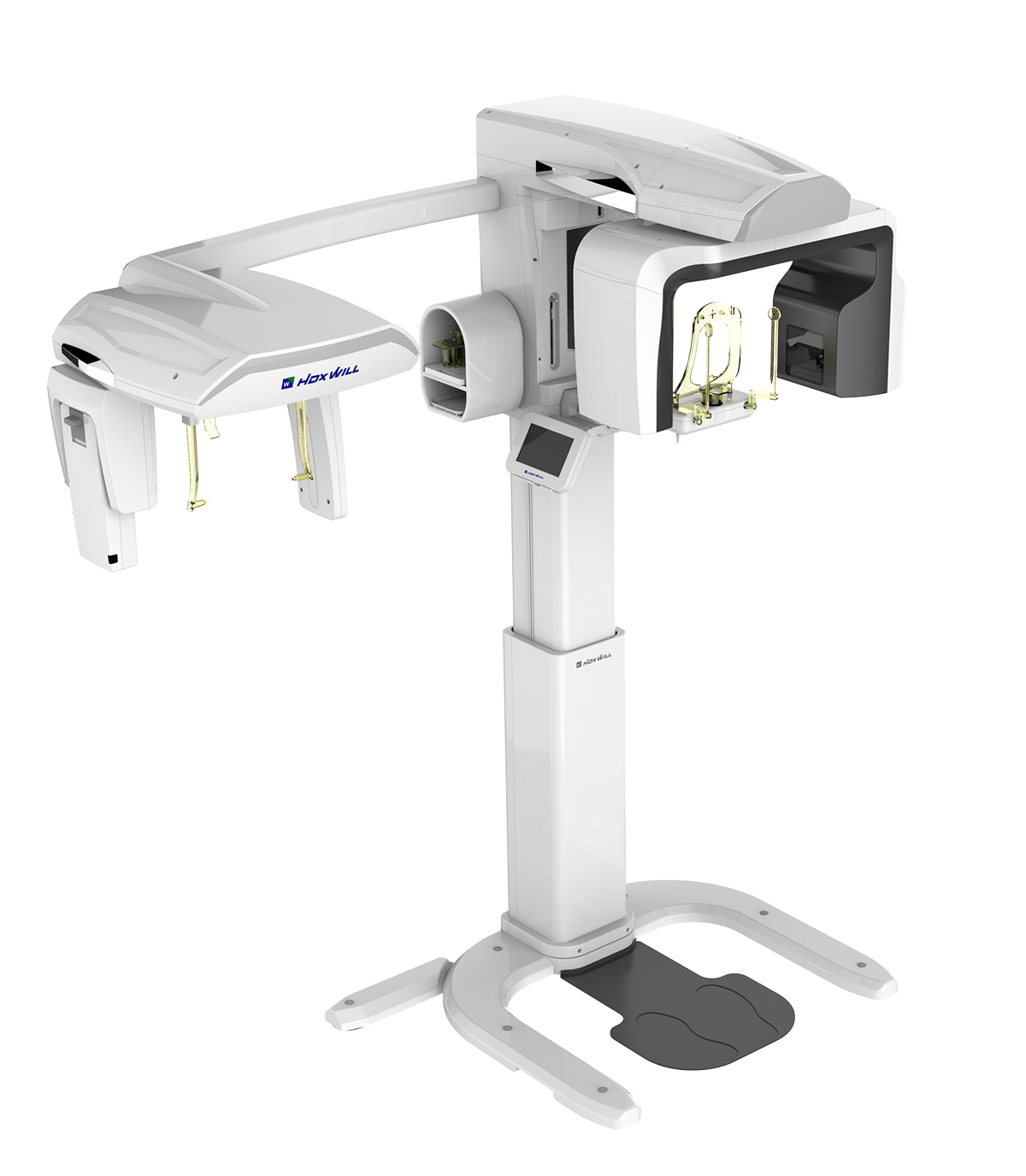

Одномоментный цефалостат

Плоскопанельный датчик регистрирует телерентгенограмму за одну экспозицию без перемещения вдоль головы. Это уменьшает риск полосовых артефактов от движения во время сканирующей CEPH-съёмки.

Доступны ортодонтические проекции, включая латеральную и фронтальную. Размер поля и принадлежности для фиксации определяются установленным модулем.

Панорамные и дополнительные программы

Аппарат выполняет взрослую и детскую панораму, сегментированные исследования, Bitewing, пазухи, ВНЧС с открытым и закрытым ртом и ортодонтические проекции.

Цифровая панорамная программа и КЛКТ используют отдельные протоколы; клинически необходимый режим выбирается до позиционирования.

Позиционирование и работа с пациентом

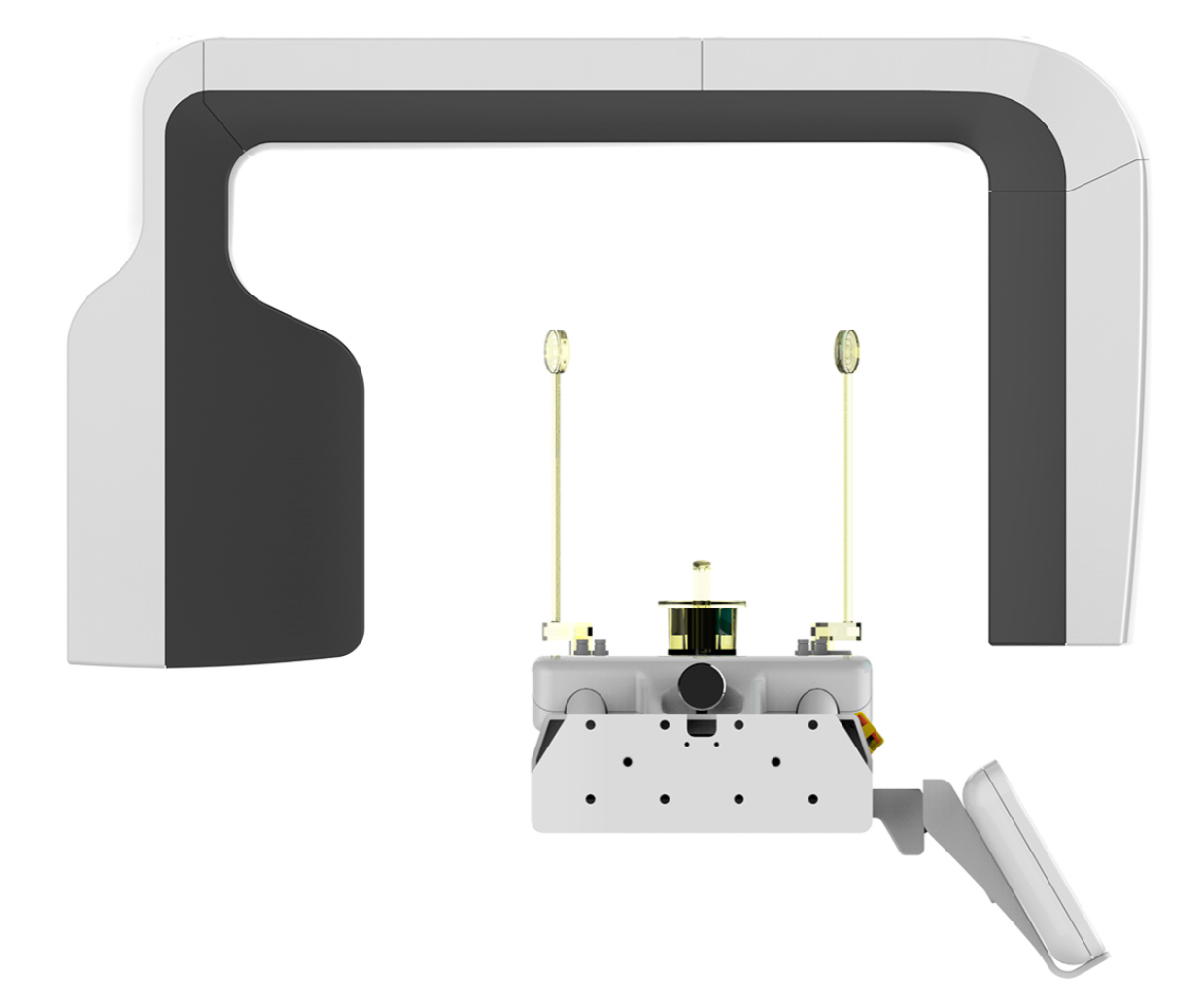

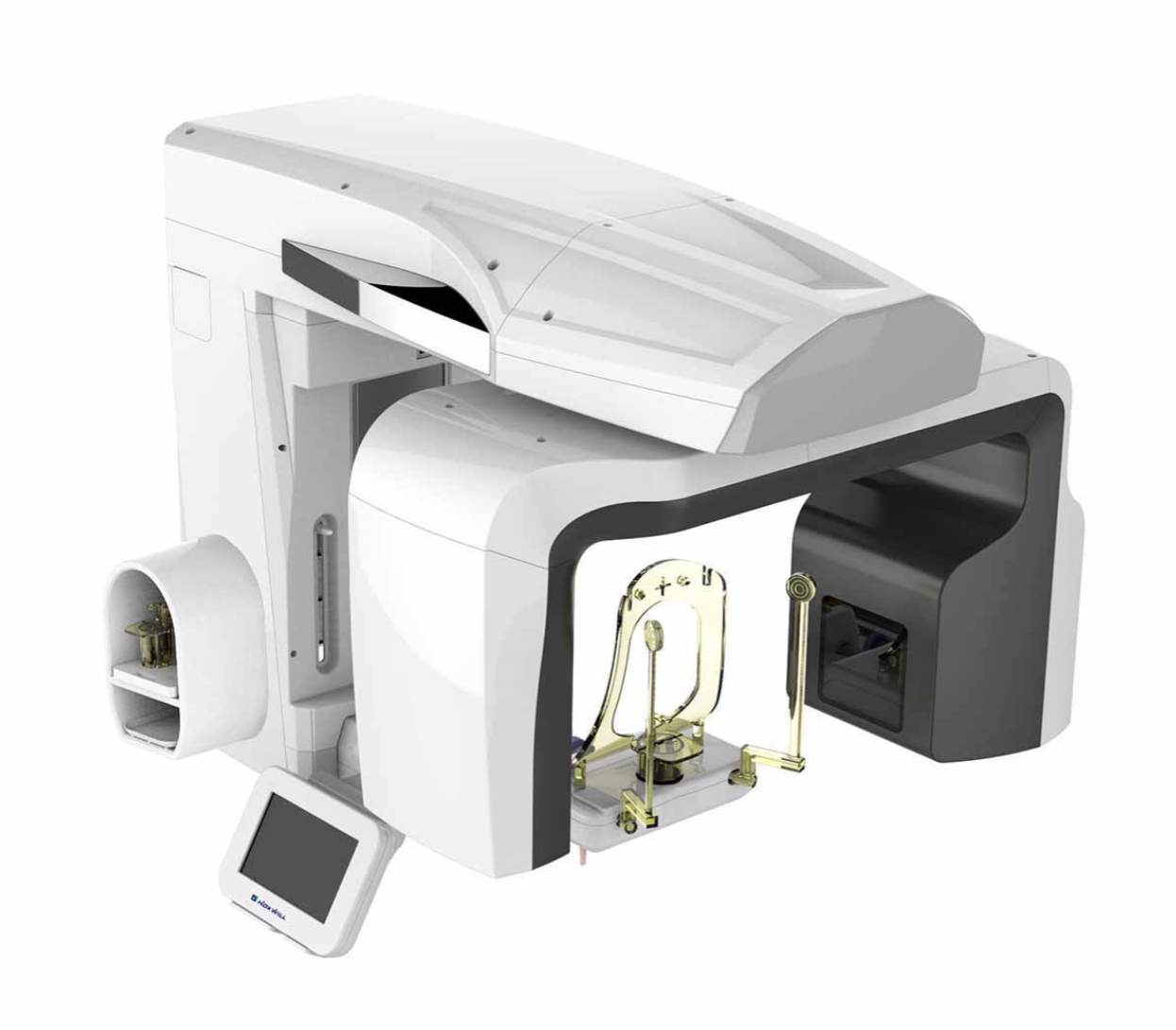

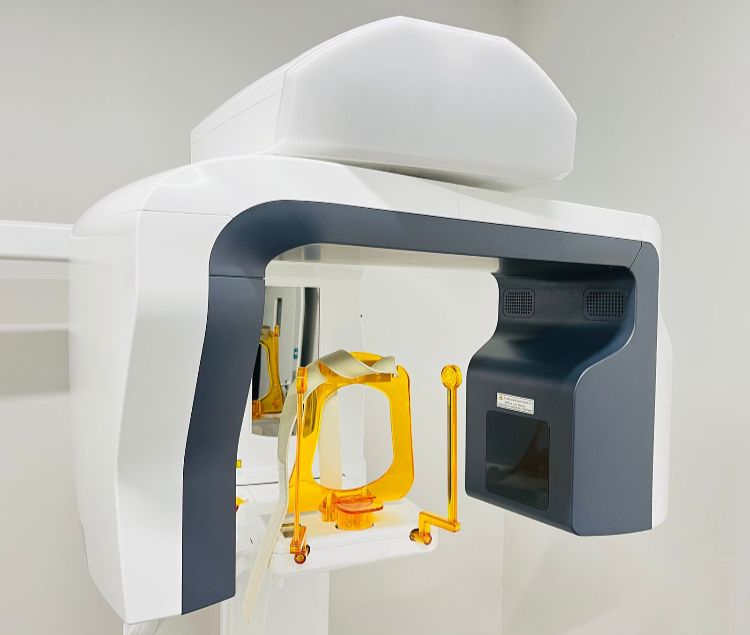

Лазерные направляющие, височные упоры, лобная опора и прикусной блок стабилизируют голову. Предварительные проекции позволяют проверить центр и границы выбранного объёма до основного 3D-сканирования.

Электрическая колонна регулирует высоту для пациентов разного роста. Открытая зона обследования позволяет работать стоя, сидя и с пациентами в инвалидных креслах при сохранении правильной фиксации.

Дозовая оптимизация и контроль качества

Генератор работает при 60–90 кВ и 4–10 мА, а экспозиция формируется импульсами во время вращения. Настройки адаптируются к выбранному исследованию и размеру пациента.

Детский протокол, локальный FOV и короткое время являются разными инструментами оптимизации и применяются только по диагностическому показанию.

Программное обеспечение и цифровой обмен

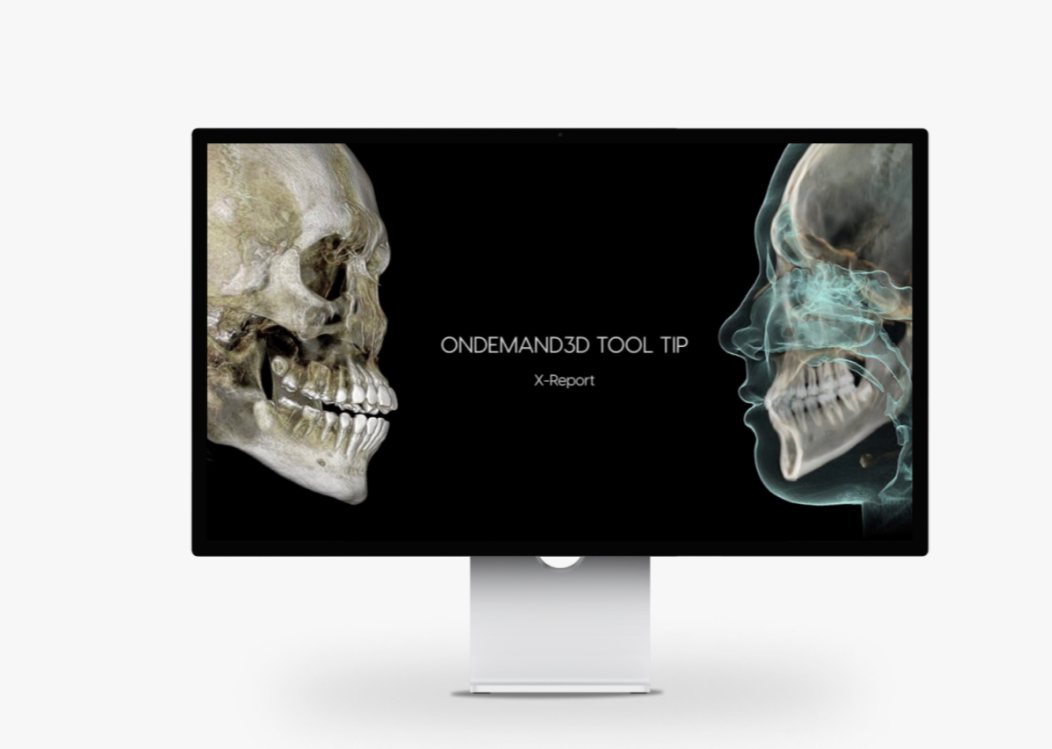

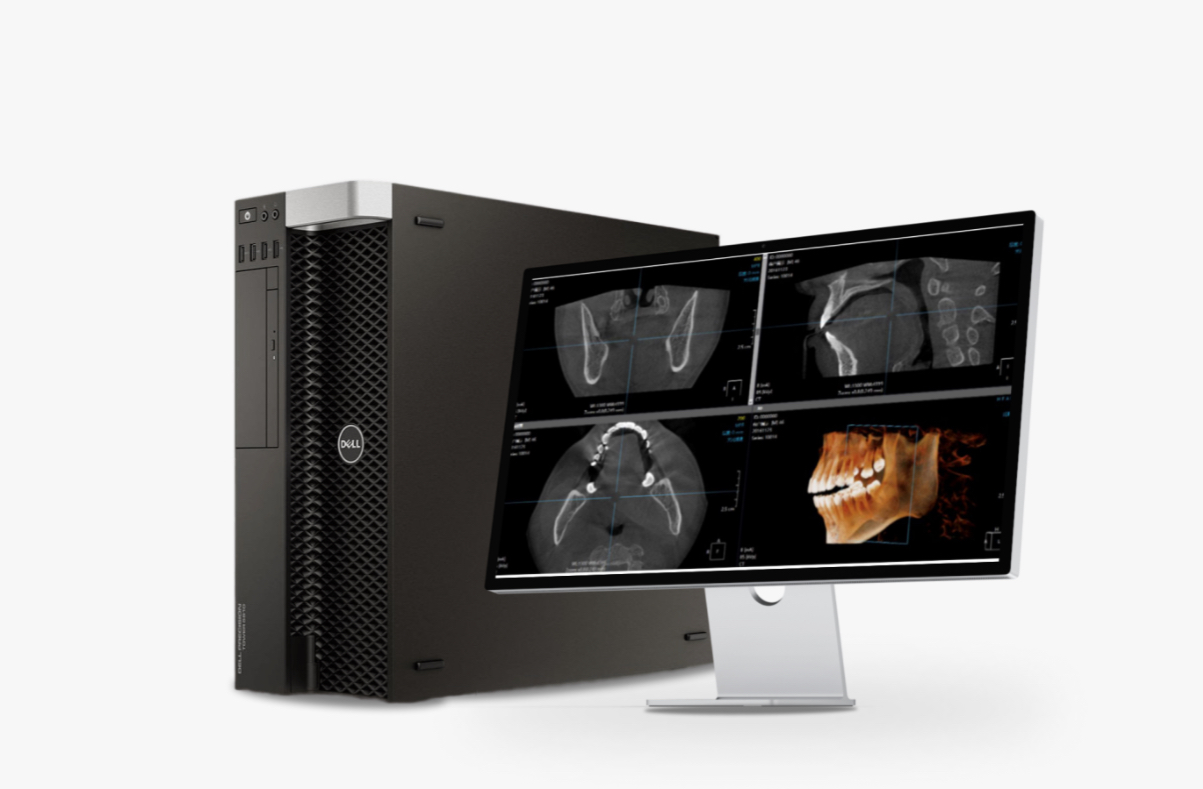

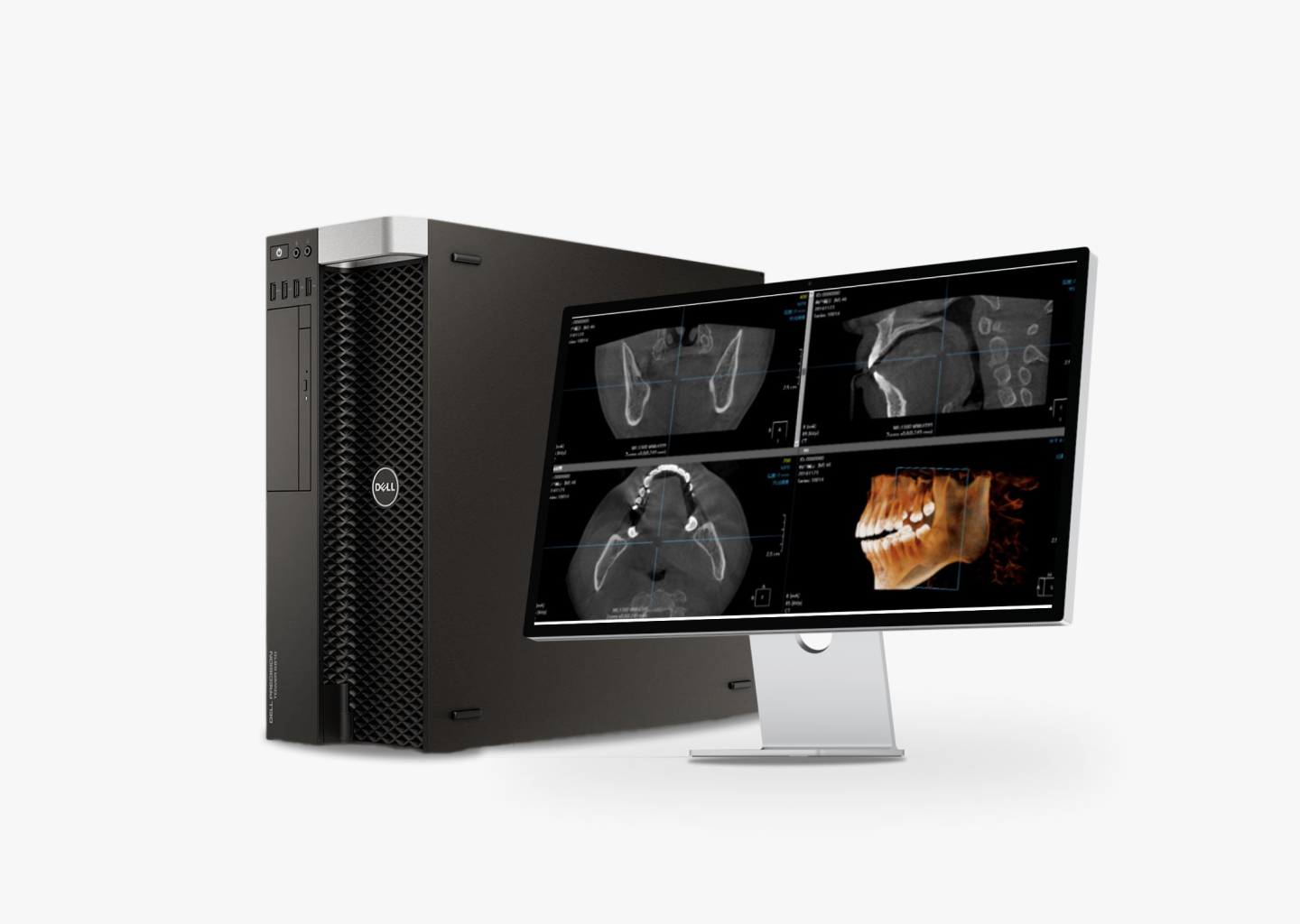

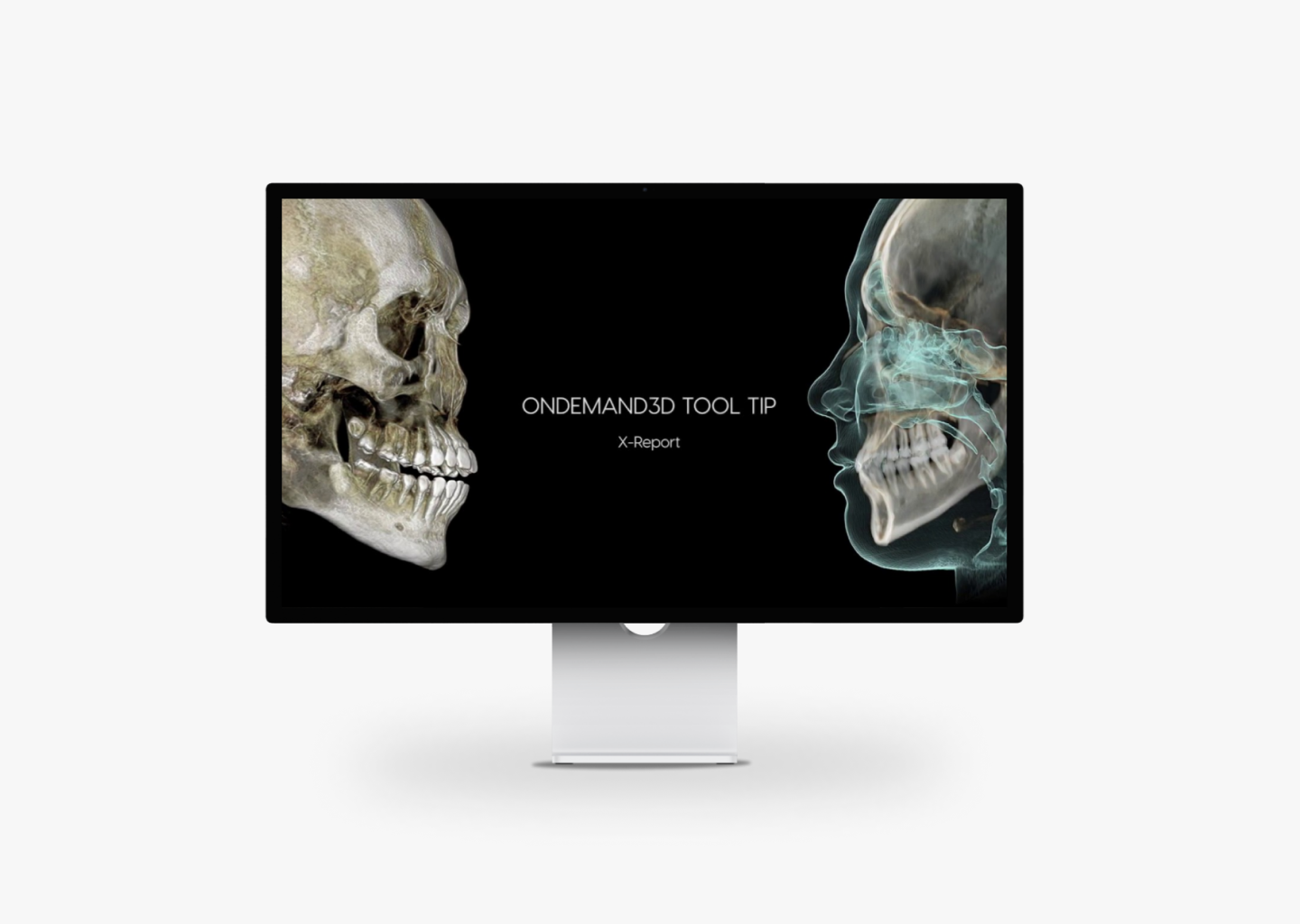

WillMaster и совместимые модули Will3D/OnDemand3D предназначены для получения и анализа объёмов, MPR, панорамной реконструкции, измерений, разметки канала и планирования имплантации.

DICOM-передача и подключение к локальной сети позволяют включить аппарат в архив клиники. Точное название версии ПО, число рабочих мест, библиотеки и экспортные модули фиксируются в лицензии.

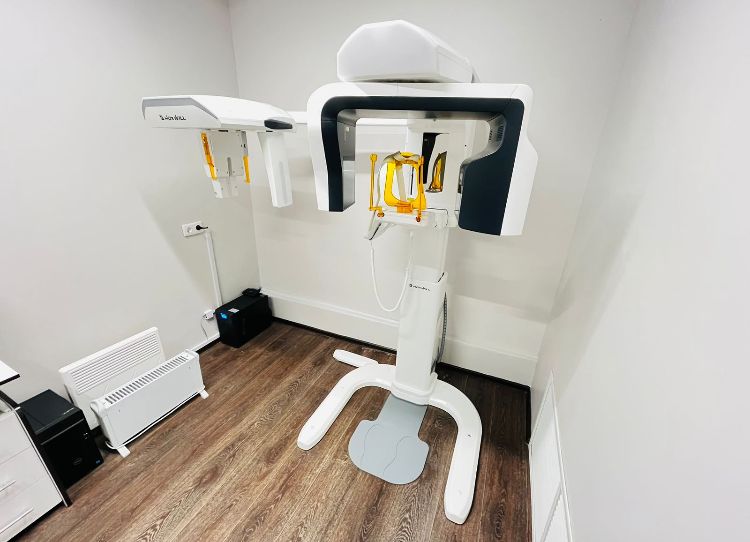

Монтаж, размещение и оснащение кабинета

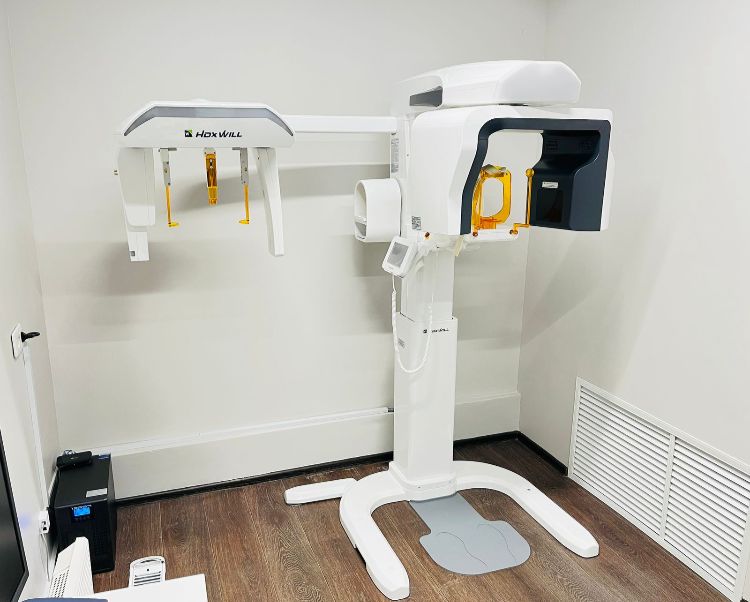

Напольная система C-α с цефалостатом требует зоны порядка 1999 × 1361 мм; высота аппарата регулируется до 2314 мм. Проект учитывает вылет CEPH, защищённое место оператора и сервисные проходы.

Питание 200–240 В, рабочая станция, монитор, ИБП, сетевой коммутатор, монтаж и обучение согласуются до поставки. Данные современной Dentri Max нельзя автоматически переносить на архивную C-α.

Практический рабочий процесс

Оператор выбирает программу, размер и положение области, фиксирует пациента, проверяет предварительные проекции и запускает экспозицию. После реконструкции врач анализирует исходные срезы в диагностическом ПО.

Для эндодонтии 200 мкм не эквивалентны специализированному режиму 80–100 мкм современных систем. Модель сильнее в полноарховой, хирургической и ортодонтической диагностике, чем в сверхвысокодетализированной локальной КЛКТ.

Контроль качества и воспроизводимость исследований

Качество результата определяется не только детектором и программной обработкой. Оператор снимает металлические предметы из области головы и шеи, выбирает подходящую опору, выравнивает анатомические плоскости и проверяет, что пациент способен сохранять неподвижность. Перед завершением процедуры оцениваются охват, резкость и наличие артефактов движения.

Для стабильной работы HDX WILL DENTRI C-α клинике полезно закрепить стандартные протоколы по типам исследований, правила именования и хранения файлов, порядок резервного копирования и контроль качества монитора. Обучение операторов, периодические технические проверки и документированный сервис помогают получать сопоставимые исследования и предотвращать повторные экспозиции по организационным причинам.

Для каких клиник подходит HDX WILL DENTRI C-α

• многопрофильным клиникам с имплантологией, хирургией и ортодонтией;
• диагностическим кабинетам, которым нужен полноарховый FOV 16 × 9 см;
• ортодонтам, использующим одномоментную телерентгенографию;
• клиникам с потоком исследований ВНЧС и верхнечелюстных пазух;
• организациям, которым важен быстрый 8-секундный 3D-протокол;
• семейным стоматологиям с детскими панорамными программами;
• клиникам с DICOM-архивом и сетевым хранением исследований;
• кабинетам, подготовленным к размещению системы с цефалостатом.
