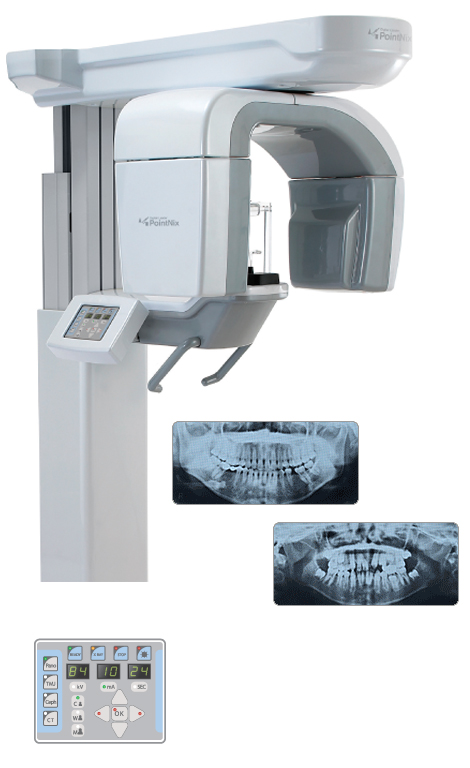

Цифровой ортопантомограф Point 500 HD до 70 кВ

Полное описание ортопантомографа: point-500hd

Инструкция по эксплуатации программы: cdx-view

Инструкция по эксплуатации ортопантомографа: Point-500_hd

Панорамные ортопантомографы  «PointNix» оборудованы цифровыми сенсорами, использующими эксклюзивную CdTe-технологию, предлагающую целый ряд неоспоримых преимуществ при работе аппаратов по сравнению с аналогами.

При получении качественного снимка важным является правильное позиционирование пациента, за счет лазерных или световых. Незначительное отклонение от нормы, легкое движение (особенно это касается детей) или серьезные аномалии прикуса могут привести к тому, что полученный снимок будет совершенно непригоден для последующей диагностики и планирования лечения.

В результате чего может потребоваться повторная съемка и дополнительное облучение пациента. CdTe технология сенсора позволяет увидеть в фокусе любой отдельно взятый участок изображения, даже если условия съемки не были соблюдены.

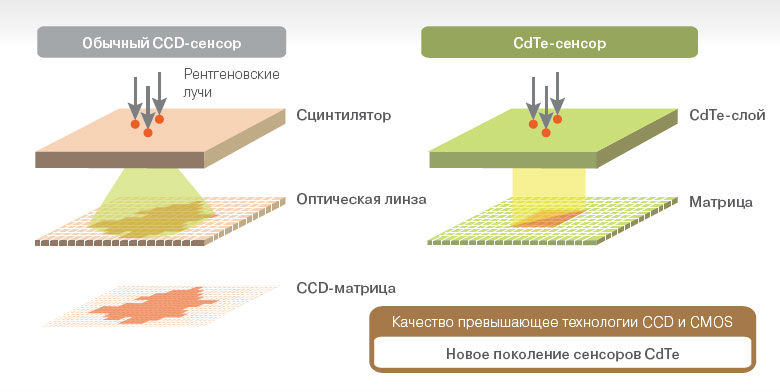

Процесс получения изображения в ортопантомографах, томографах, применяющих технологию CCD (прибор с зарядовой связью) включает нескольких этапов. В начале рентгеновские лучи отправляются на так называемый сцинтилирующий слой, который выполняет функцию электронно-оптического преобразователя. Здесь они преобразуются в световое изображение и только затем считываются уже  непосредственно кремниевой пластиной.

Ортопантомограф с CDTE СЕНСОРОМ – ТЕХНОЛОГИЯ БУДУЩЕГО

В сенсоре с CdTe технологией рентгеновское излучение сразу преобразуется в электрический сигнал достаточный для формирования цифрового изображения (прямая конверсия). Кроме вышеназванного, эта технология (CdTe) — единственная, дающая «на выходе» многослойное изображение (аналог файлов формата PSD). Это достигается путем многочисленных мини-сканирований (до 300 шт. в секунду). В результате мы получаем высочайшую четкость в HD качестве снимка.

Чувствительность CdTe-сенсора

ССD-матрица поглощает только 35% рентгеновского излучения, в то время, как CdTe-матрица поглощает 100% рентгеновского излучения. Это позволяет значительно уменьшить лучевую нагрузку, как на пациента, так и на врача проводящего рентгеновское исследование.

HD разрешение изображения CdTe сенсора в ортопантомографе Point 500HD

Размытое изображение и далеко не оптимальное соотношение «сигнал-шум» — один из основных минусов технологий CCD u CMOS требующих последующей обработки изображения для улучшения его качества. Сенсор с CdTe-технологией гарантирует получение изображения высокого разрешения без посторонних шумов. CdTe-технология сенсора позволяет увидеть в фокусе любой отдельно взятый участок изображения, даже если условия съемки не были соблюдены. Неправильное положение пациента и специфические анатомические особенности теперь не влияют на диагностику. За счет многослойности кадра и последующей обработки изображения, теперь нет необходимости делать повторные снимки.

В итоге мы получаем значительное улучшение качества снимка.

1. Снимок при использовании CCD матрицы                                           2. Снимок при использовании CdTe матрицы

Также в ортопантомографе Point 500 HD существует возможность в последствии дооснащения его не только цефалостатом, но и функцией компьютерного томографа с областью сканирования (FOV) – 120 х 85 м.

Примеры снимков цифрового ортопантомографа Point 500 HD

Виды исследований ортопантомографа Point 500 HD:

1. Стандартная панорамная программа
2. Детская панорамная программа

Описание ортопантомографа Point 500 HD:

1. Конусный рентгеновский луч
2. Эргономичный дизайн
3. Параметры съемки — программируемые
4. Программа TMJ – реальный профиль
5. Разрешение изображения — Full HD
6. Возможность дооснащения цефалостатом и КТ

Технические параметры аппарата Point 500 HD:

1. Входное  напряжение равно 110 ~ 230 VAC 50/60 Hz
2. Напряжение на трубке составляет 40 ~ 90 kVp
3. Диаметр фокусного пятна равен 0,5 мм
4. Минимальная фильтрация равна 2,6 мм (Al)
5. Анодный ток равен 4 — 16 мА
6. Угол расхождения лучей равен 50
7. Время экспозиции в панорамном режиме составляет 16 сек.

Технические характеристики сенсора:

• Модификация определена: CdTe-27
• Размер пикселя составляет54х54 микрон
• Активная площадь равна 150х4,8 мм
• Количествово сканирований в секунду — 250ед
• Динамическиий диапазон составляет 78 db
• Ресурс работы сенсора неограничен

Системные требования к ПК:

• Компьютер Pentium-4,3  GHz и выше
• RAM (оперативная память) – 3 Gb и выше
• Наличие COM-порта
• Свободный разъем PCI  для подключения
• Windows 7 32 bit only

Цена ортопантомографа с цефалостатом Point 500С HD — 42 000 $

Новинка:

Цифровой ортопантомограф Point 500 HD спецсерии — 22 600 $ (без возможности дооснащения цефалостатом и 3D функцией). Упрощенная версия Point 500 HD
