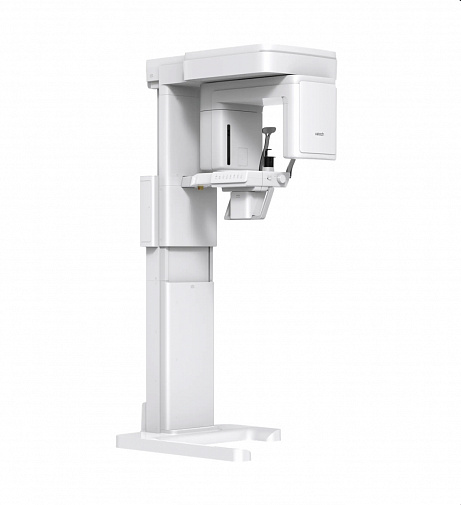

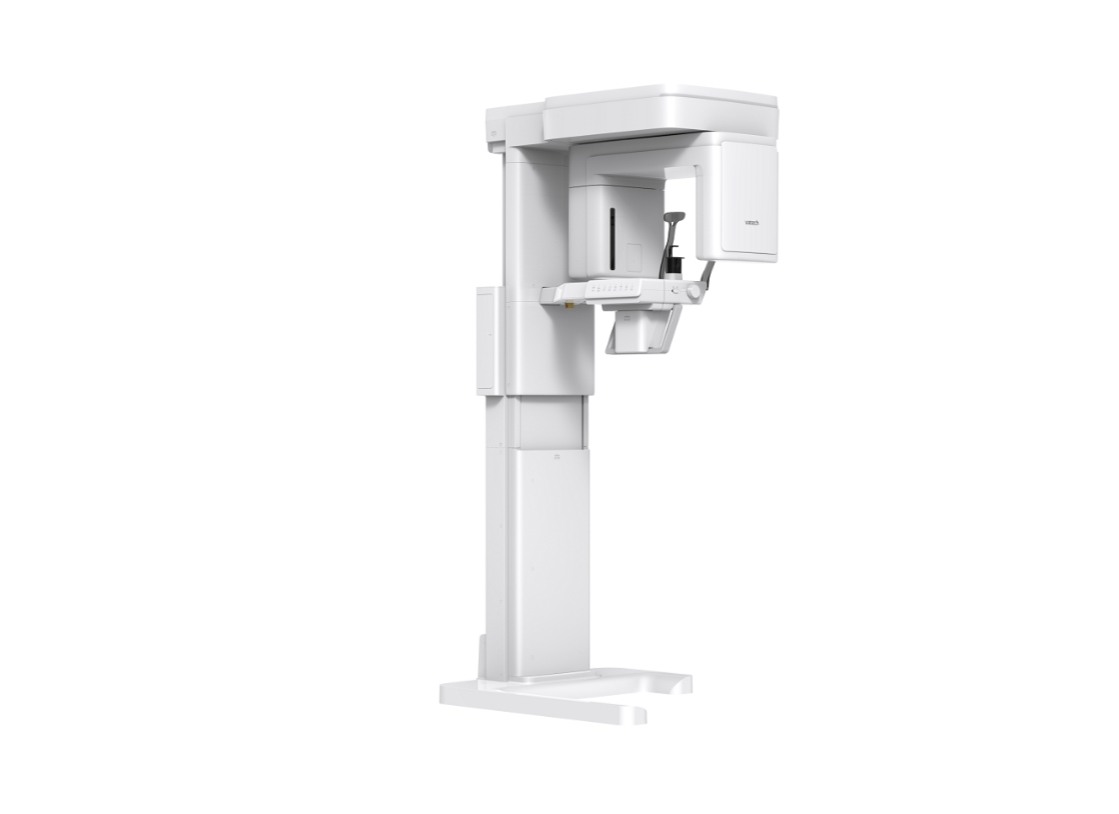

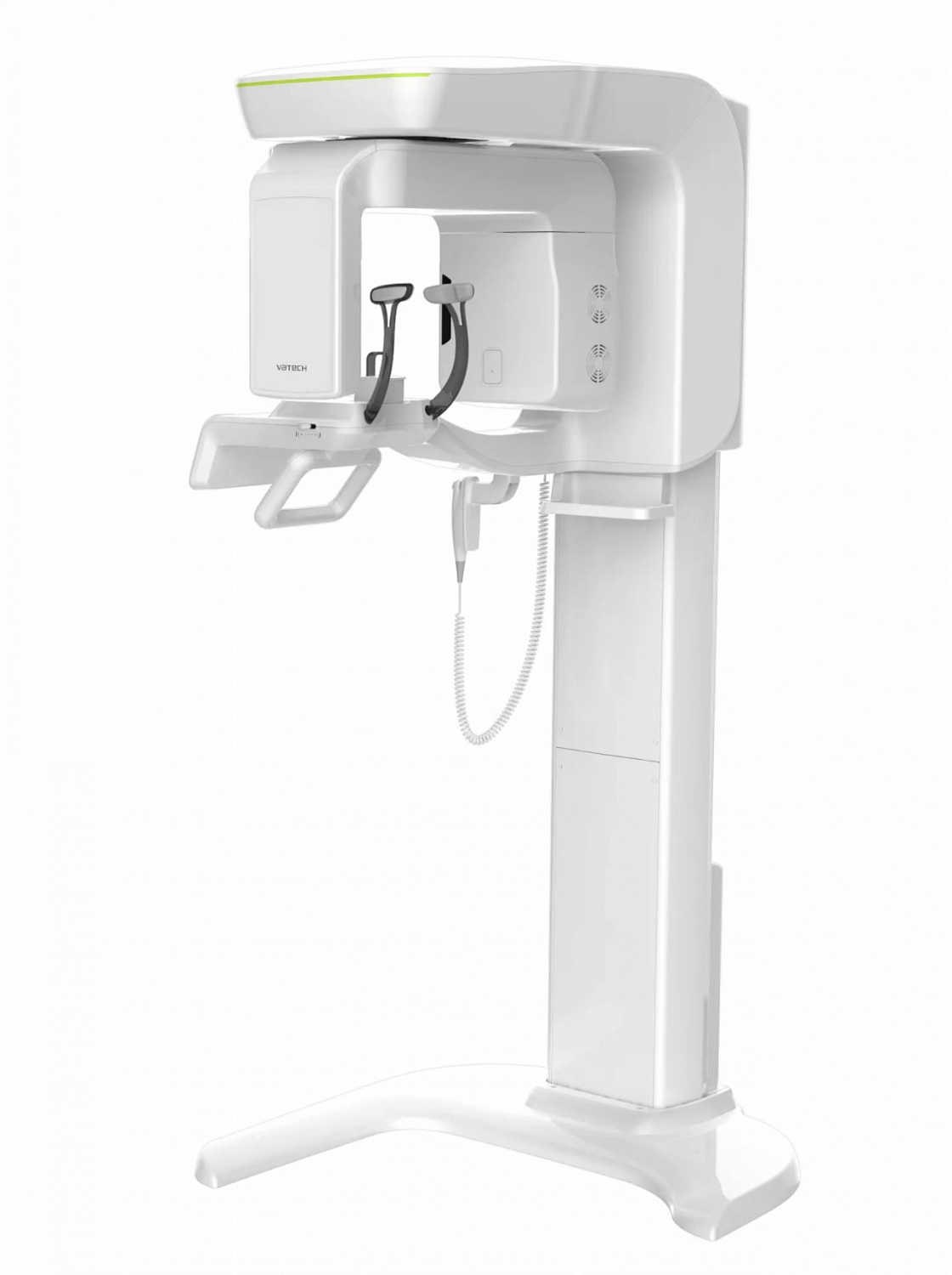

Vatech Smart Plus, анатомический FOV 12 × 9 см

Vatech Smart Plus, анатомический FOV 12 × 9 см — экстраоральная система для панорамной и конусно-лучевой диагностики. Максимальная область исследования составляет 12 × 9 см.

Ключевые особенности модели — CT и Auto Pano за одно сканирование, Дугообразный FOV и SMART Reconstruction. Вместе они определяют диагностический охват, качество исходных данных и организацию работы врача с исследованиями.

Производитель и место модели в линейке

Vatech Smart Plus — комбинированная система PAN/CBCT, ориентированная на повседневную стоматологическую диагностику. Её ключевое отличие — анатомический дугообразный объём и автоматическая панорама из одной 3D-съёмки.

Модель подходит клиникам, которым нужен охват обеих челюстей без крупноформатного томографа и возможность цифрового сканирования моделей.

Smart Plus следует рассматривать как конкретное исполнение семейства: его диагностический охват, наличие CEPH и доступные программные функции нельзя автоматически переносить с соседней модели того же бренда.

Диагностические возможности и FOV

Smart Plus выполняет панорамные и конусно-лучевые исследования. Аппарат поставляется с возможностью установки цефалостата; максимальный доступный FOV — 12 × 9 см.

Доступные области исследования: 5 × 5; 10 × 8,5 см; анатомический охват 12 × 9 см. Уменьшенный объём применяют для локальной диагностики, когда важно ограничить экспозицию зоной интереса, а максимальный — для обзора обеих челюстей и прилегающих анатомических структур в пределах охвата модели.

Выбор FOV согласуют с клиническим вопросом, требуемой детализацией и допустимым временем исследования. Самый большой объём не является универсальным режимом для каждого пациента.

Клинические задачи и выбор протокола

Диапазон FOV 5 × 5; 10 × 8,5 см; анатомический охват 12 × 9 см позволяет использовать Smart Plus в имплантологии, хирургической стоматологии, эндодонтии, ортодонтии и общей диагностике в той мере, в какой требуемая анатомическая область помещается в выбранный объём.

Для локальных исследований приоритетом становятся небольшой FOV и высокая пространственная детализация. Для комплексного планирования важнее анатомический охват, стабильное позиционирование и возможность просматривать данные в мультипланарных реконструкциях.

Протокол выбирает врач: аппарат предоставляет набор технических режимов, но не заменяет клиническое обоснование исследования.

CT и Auto Pano за одно сканирование

Одна экспозиция формирует 3D-объём и автоматически реконструированную панораму, уменьшая число отдельных исследований. Врач получает больше информации из одной панорамной экспозиции и может выбрать наиболее информативное отображение зубной дуги после завершения исследования. Алгоритм помогает при небольших отклонениях фокусного слоя, но не компенсирует выраженное движение или грубую ошибку позиционирования.

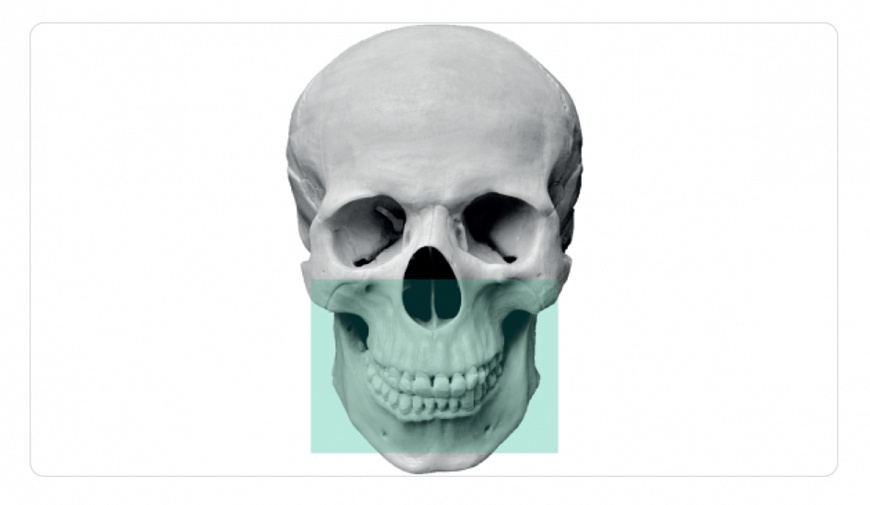

Дугообразный FOV

Анатомическая форма объёма шире охватывает зубную дугу и третьи моляры при сопоставимом номинальном размере. Практически это позволяет выбирать область исследования по клинической задаче: не сканировать весь доступный объём, если врачу требуется локальная зона, и переходить к расширенному обзору для комплексного планирования. Точный набор размеров и способ получения максимального объёма — за одну экспозицию или сшиванием — должны совпадать с выбранным исполнением аппарата.

SMART Reconstruction

Итерационная обработка уменьшает шум и повышает читаемость 3D-структур. Алгоритм особенно важен при наличии имплантатов, ортопедических конструкций или других источников помех: он повышает читаемость границ, не заменяя оценку исходных срезов врачом. Результат зависит от протокола, положения металла и движения пациента, поэтому технология снижает выраженность артефактов, но не обещает их полного удаления.

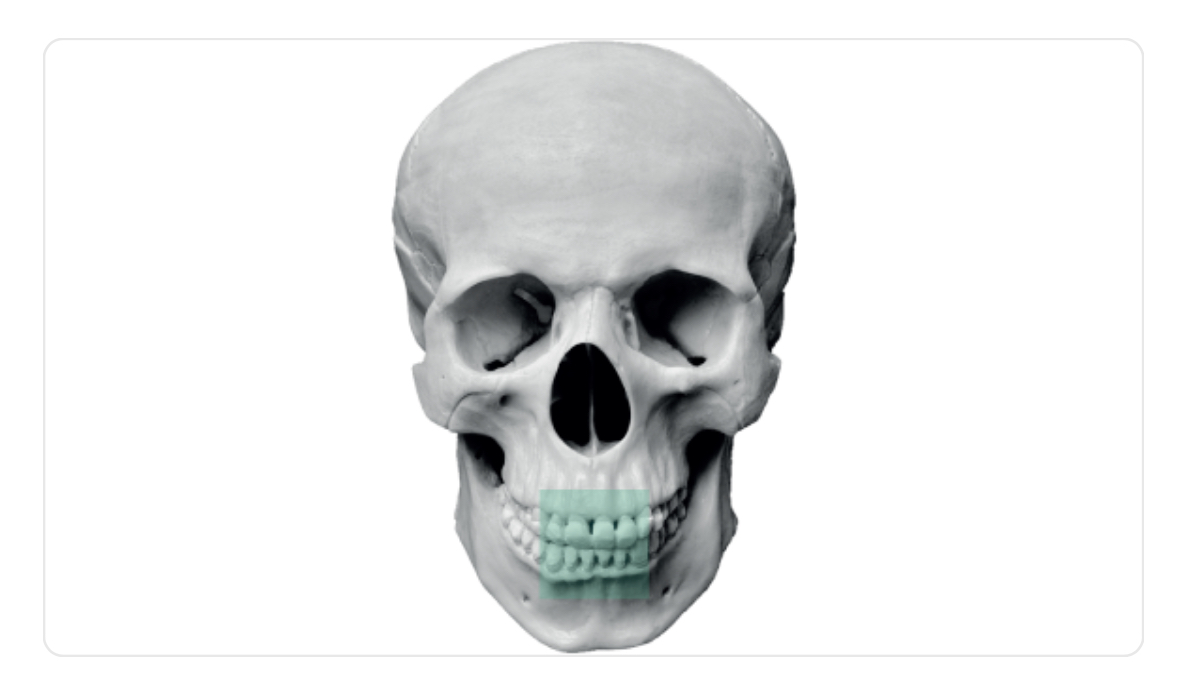

Эндодонтический режим 80 мкм

Локальный FOV 5 × 5 см поддерживает высокодетализированные исследования. Такой режим применяют, когда врачу требуется оценить сложную анатомию каналов, периапикальные изменения, резорбцию или положение небольших структур в ограниченной зоне. Высокая детализация достигается в малом объёме: режим не предназначен для обзорного исследования всей челюстно-лицевой области.

Сканирование моделей

Специальная подставка стабилизирует частичные и полные модели для цифрового архива. Такой протокол удобен для архива, сопоставления данных и передачи материалов в совместимые программы планирования; он не заменяет интраоральный сканер для всех ортопедических задач. Подставка, формат экспорта и программная лицензия проверяются отдельно в составе поставки.

Rapid Ceph в версии RC

Опциональная RC-конфигурация добавляет быстрые телерентгенографические проекции. Короткое время получения проекции уменьшает влияние непроизвольного движения и ускоряет работу ортодонтического кабинета. Если модуль не установлен, его датчик, плечо, программы и лицензии указываются отдельными позициями спецификации.

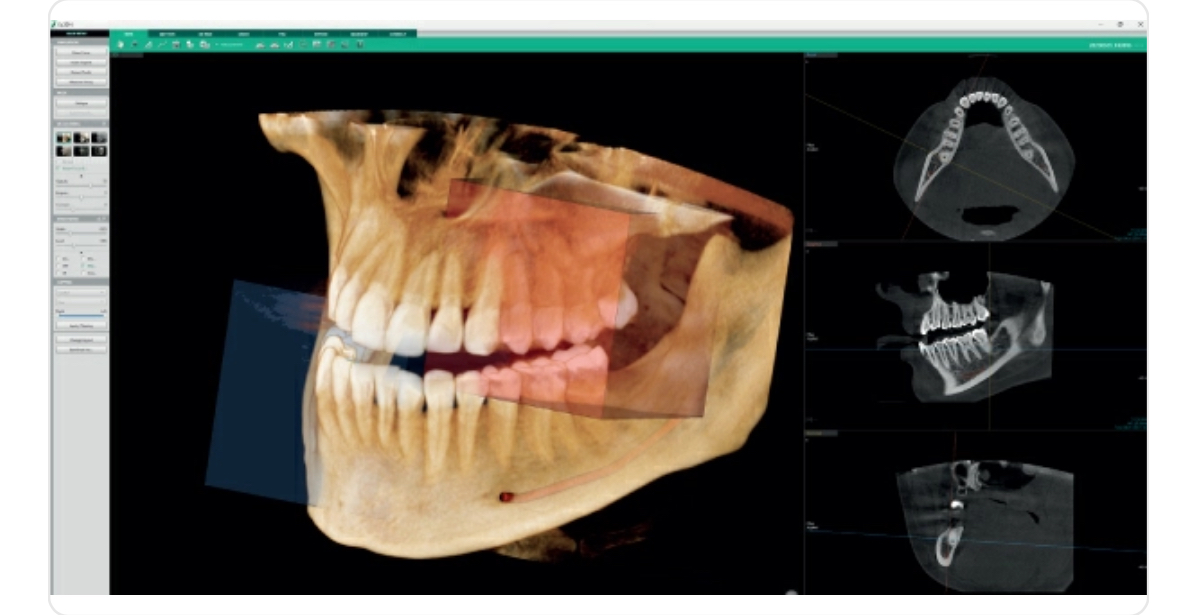

Ez3D-i

ПО предоставляет MPR, имплантационное планирование, измерения и передачу данных. В единой среде врач открывает исследования, выполняет реконструкции и измерения, готовит материалы для консультации и передаёт данные в совместимые системы клиники. Количество рабочих мест, серверные функции, DICOM-узлы и дополнительные модули закрепляются в коммерческой спецификации.

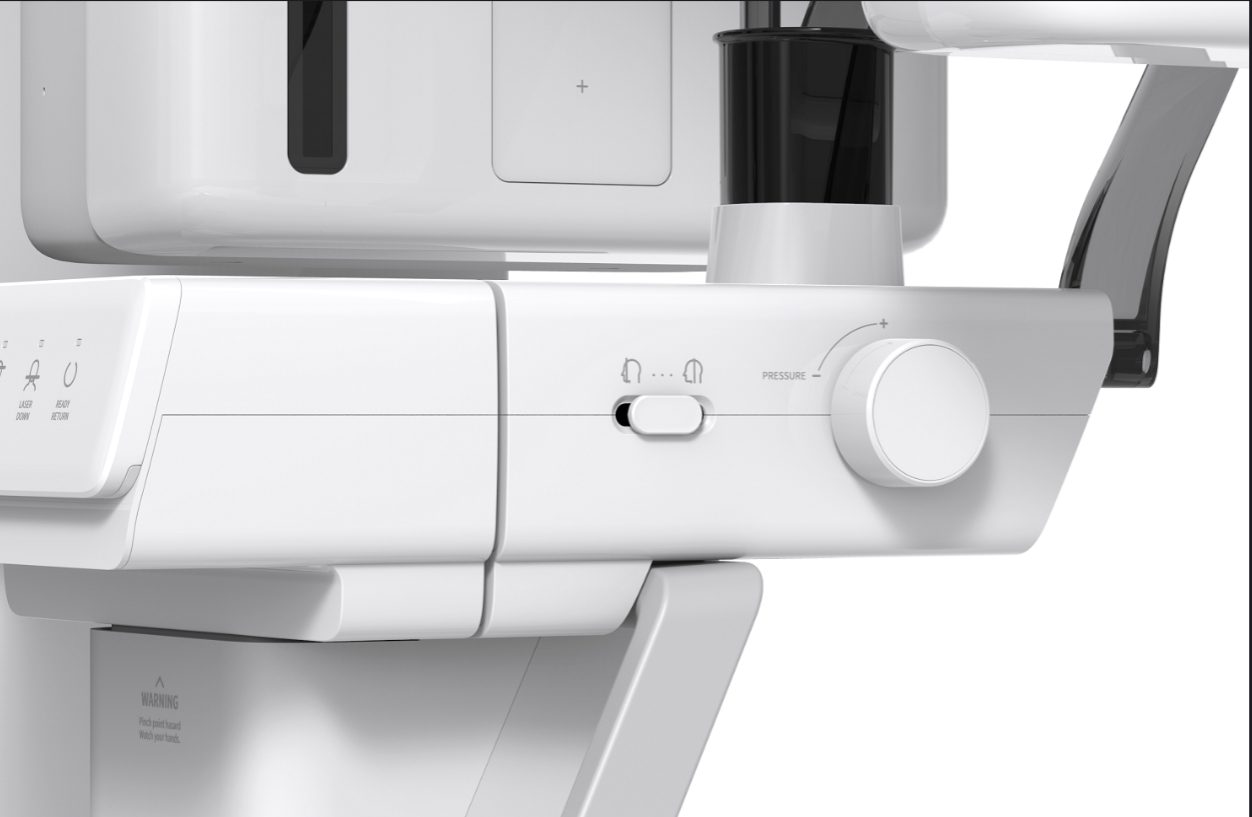

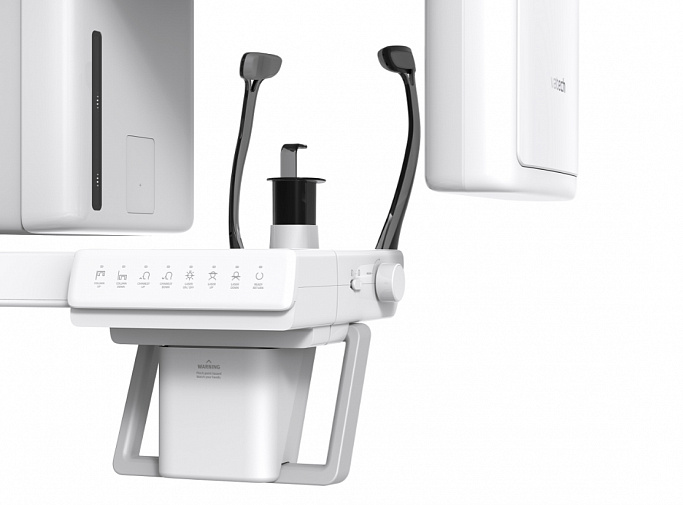

Позиционирование и комфорт пациента

Открытая конструкция и моторизованная колонна доступны пациентам разного роста и пользователям инвалидных кресел. Детские параметры и локальный FOV позволяют выбирать исследование по задаче.

Стабильное положение пациента важно не только для удобства, но и для качества исходных проекций. Лазерные направляющие, опоры и моторизованная регулировка высоты рассматриваются как часть единого рабочего процесса, который начинается с выбора программы и заканчивается проверкой положения зоны интереса.

Панорамная и цефалометрическая диагностика

Smart Plus без индекса RC поставляется без цефалостата; модуль Rapid Ceph относится к версии Smart Plus RC.

Панорамные и телерентгенографические программы оцениваются отдельно от КЛКТ: у них собственные датчики, время сканирования, набор проекций и программные лицензии. Наличие названия CEPH в семействе не означает, что цефалостат установлен в каждой поставке.

Программное обеспечение и интеграция

Ez3D-i объединяет 2D/3D-просмотр и планирование. Наличие DICOM, STL и рабочих мест определяется поставкой.

До внедрения проверяют совместимость форматов, DICOM-сценарии, сетевое хранение, количество рабочих мест и требования к рабочей станции. Это позволяет заранее отделить стандартный просмотр исследований от приобретаемых модулей имплантационного планирования, сегментации, экспорта STL или цефалометрического анализа.

Комплектация и подготовка кабинета

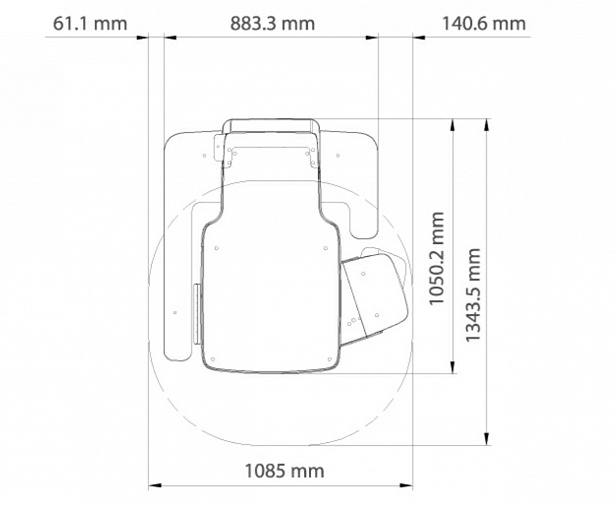

До заказа фиксируются точный FOV, установленный или опциональный CEPH, рабочая станция, количество лицензий, программные модули, монтажное основание и сетевые интерфейсы. Проект кабинета учитывает габариты, массу, сервисные зоны, электропитание и радиационную защиту.

В договор поставки целесообразно включить перечень датчиков, позиционеров, прикусных блоков, калибровочных принадлежностей, аксессуаров для сканирования моделей, обучение и условия сервисного обслуживания. Так функции платформы не смешиваются с фактически приобретаемым оснащением.

Почему выбрать Smart Plus

• максимальный FOV 12 × 9 см в точной конфигурации;
• фирменная технология CT и Auto Pano за одно сканирование;
• фирменная технология Дугообразный FOV;
• панорамная и 3D-диагностика на одной платформе;
• программная интеграция и возможность зафиксировать оснащение под задачи клиники.

Для каких клиник подходит Smart Plus

Smart Plus выбирают не только по размеру FOV, но и по фирменным технологиям, программной среде и точной комплектации.

• клиникам, которым требуется максимальный FOV 12 × 9 см;
• отделениям имплантологии, хирургии и общей стоматологии;
• врачам, которым нужны локальные и обзорные 3D-протоколы;
• клиникам, использующим панорамную диагностику и цифровое планирование;
• кабинетам, где важны функции CT и Auto Pano за одно сканирование и Дугообразный FOV;
• организациям, которым требуется DICOM-интеграция и несколько рабочих мест;

Окончательный состав поставки закрепляется спецификацией до проектирования кабинета и оформления заказа.
