GALILEOS 150×150 мм + FaceScanner дентальный томограф

Dentsply Sirona GALILEOS Comfort 15 × 15 с FaceScanner — дентальный томограф — система объёмной челюстно-лицевой диагностики для хирургии, имплантологии, ортодонтии, анализа ВНЧС и дыхательных путей. Аппарат работает в режимах 3D; 3D Face и занимает следующую позицию в модельном ряду: крупнопольный КЛКТ с приблизительно сферическим объёмом 15–15,4 см и интегрированным FaceScanner; отдельные PAN- и CEPH-датчики отсутствуют.

Описание ориентировано на практический выбор оборудования: какие исследования выполняются штатно, какие технологии влияют на результат, как организованы позиционирование и цифровой поток, а также какие компоненты необходимо закрепить в спецификации поставки.

Производитель и назначение системы

GALILEOS разработан Sirona Dental Systems, ныне Dentsply Sirona. Серия стала одной из ранних интегрированных платформ, связавших крупнопольную КЛКТ, имплантологическое планирование, SICAT-приложения и оптическое сканирование лица.

крупнопольный КЛКТ с приблизительно сферическим объёмом 15–15,4 см и интегрированным FaceScanner; отдельные PAN- и CEPH-датчики отсутствуют.

Диагностическая платформа

Один 14-секундный цикл получает крупный объём челюстно-лицевой области. Стандартный воксель составляет 300 мкм, HD/Close-up — от 125 мкм. Панорамные и цефалометрические представления создаются программной реконструкцией из КЛКТ; FaceScanner совмещает цветную поверхность лица с рентгеновскими данными.

Исследование выбирают по клиническому вопросу: обзорная проекция подходит для первичной оценки, КЛКТ — для пространственного анализа, а телерентгенография — для ортодонтических измерений. Минимально достаточный протокол уменьшает ненужный объём данных и упрощает последующую интерпретацию.

Крупный сферический объём

GALILEOS получает весь зубочелюстной комплекс и обе ВНЧС за один оборот. Это удобно для комплексного плана лечения и междисциплинарной оценки.

Для локальной задачи используют Close-up/HD, когда он доступен в комплектации. Крупный объём не следует назначать автоматически вместо малого диагностически достаточного исследования.

FaceScanner

Во время КЛКТ интегрированный FaceScanner регистрирует цветную поверхность лица и совмещает её с рентгеновским объёмом. Это делает консультацию нагляднее и связывает мягкие ткани с костной анатомией.

FaceScan можно выполнять и без рентгеновской экспозиции для отдельной оптической модели. Корректность совмещения зависит от неподвижности и стабильной мимики.

HD и Close-up

HD-режим повышает пространственную детализацию, а локальный Close-up обеспечивает воксель от 125 мкм. Такие протоколы предназначены для участков, где стандартных 300 мкм недостаточно.

Высокое разрешение увеличивает требования к исходным данным и программной реконструкции. Наличие HD/Endo-лицензии проверяют в конкретном пакете.

MARS

Metal Artefact Reduction Software уменьшает полосы от пломб, имплантатов и ортопедических конструкций. Улучшение особенно заметно рядом с металлом в крупных объёмах.

MARS не восстанавливает полностью потерянный сигнал. Врач сравнивает обработанное изображение с исходными срезами и учитывает ограничения КЛКТ.

Интегрированная имплантология

GALILEOS Implant совмещает КЛКТ с протетическим предложением CEREC. Врач планирует позицию имплантата с учётом будущей реставрации и анатомических ограничений.

Для хирургического шаблона используются совместимые SICAT-модули и зарегистрированные данные. Лицензии и услуги изготовления шаблона не входят автоматически в аппарат.

SICAT Air и SICAT Function

SICAT Air предназначен для трёхмерного анализа дыхательных путей, SICAT Function — для функциональной оценки ВНЧС с дополнительными данными движения нижней челюсти.

Эти приложения расширяют систему за пределы обычной имплантологии. Для работы нужны отдельные лицензии и, в случае функционального анализа, совместимые средства регистрации движения.

3D-реконструкции вместо отдельных PAN/CEPH

Из крупного объёма можно построить панорамоподобные и боковые/прямые цефалометрические изображения. Они полезны для анализа и консультации.

В фильтрах аппарат остаётся КЛКТ без отдельной PAN-экспозиции и без физического цефалостата. Реконструкция не должна обозначаться как установленный CEPH-модуль.

Выбор исследования в клиническом потоке

Для локального вопроса используется минимальный FOV 5 × 5 см, для комплексной оценки — объём до 15,4 × 15,4 см. Широкое поле не назначают только ради удобства: оно должно содержать именно те анатомические ориентиры, которые нужны врачу для диагноза и плана лечения. Если пространственная информация не требуется и аппарат поддерживает PAN, обзорную задачу рационально решать 2D-программой.

Для GALILEOS Comfort с FaceScanner подтверждены следующие средства адаптации исследования: детские программы, низкодозовый режим, автоматический подбор экспозиции, подавление металлических артефактов. Они решают разные задачи: детский или низкодозовый протокол управляет экспозицией, автоматический подбор помогает настроить генератор, а коррекция артефактов применяется уже к полученным данным. Эти функции нельзя объединять в одно рекламное обещание.

Комплектация и ввод в эксплуатацию

Поставка должна быть самодостаточной для заявленных режимов. В неё включают необходимые датчики, фиксаторы, калибровочные принадлежности, рабочую станцию или требования к ней, действующие лицензии, кабели, монтажные элементы и русскоязычную эксплуатационную документацию. Отдельно закрепляют монтаж, обучение, тестовые исследования и срок сервисной реакции.

До клинического запуска проверяют все программы, точность лазерного позиционирования, движение колонны и C-дуги, передачу данных, резервное копирование и открытие исследований на врачебных местах. Такая проверка защищает клинику от ситуации, когда аппарат формально установлен, но часть оплаченных режимов или сетевых функций недоступна.

Эксплуатация, обучение и контроль качества

Обучение должно охватывать не только выбор кнопки исследования. Оператору необходимо уметь соотносить клиническую задачу с программой, подбирать фиксаторы, распознавать типовые ошибки позиционирования, контролировать движение пациента и корректно завершать передачу данных. Для врача отдельно разбирают возможности и ограничения реконструкций, измерений и программной обработки, чтобы фильтр или красивый 3D-рендер не воспринимались как замена исходным срезам.

Регулярный контроль качества включает очистку и осмотр опор, проверку лазеров и аварийной кнопки, калибровку детектора по регламенту, тестовые изображения фантома и наблюдение за стабильностью сети. В журнале фиксируют ошибки, профилактическое обслуживание и вмешательства сервиса. Такой порядок помогает обнаружить постепенное снижение качества до того, как оно повлияет на клинические исследования и потребует повторных экспозиций.

Позиционирование и комфорт пациента

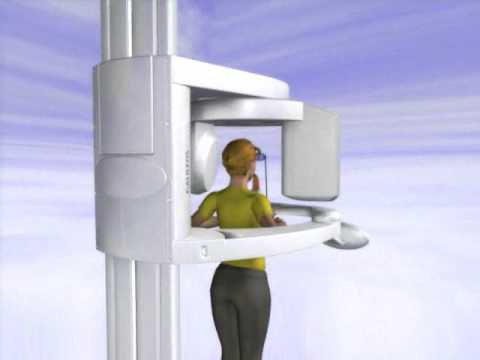

Пациент обследуется стоя или сидя; подбородочная опора, прикусной блок, височные фиксаторы и лазеры стабилизируют голову. Для FaceScan важно нейтральное выражение лица и отсутствие движения в течение цикла.

Перед экспозицией оператор контролирует положение головы и отсутствие металлических предметов в зоне исследования. Надёжная фиксация особенно важна для высокодетализированных и длительных протоколов: она снижает риск смаза и повторной съёмки.

Программное обеспечение и интеграция

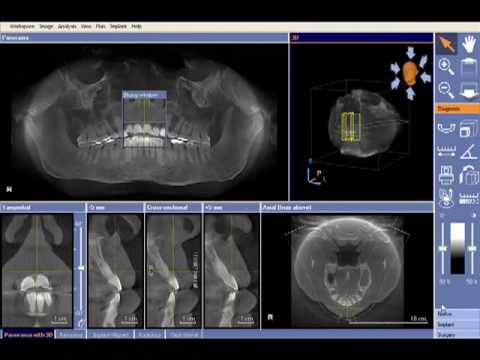

SIDEXIS 4 / GALAXIS, GALILEOS Implant и приложения SICAT используются для просмотра, планирования и междисциплинарного анализа. DICOM и дополнительные пакеты FaceScan, Endo, Air и Function лицензируются по комплектации.

До ввода аппарата в эксплуатацию согласуют сетевую схему, места хранения исследований, формат передачи данных и число рабочих мест. Наличие функции в программной платформе не означает, что соответствующая лицензия автоматически входит в каждую поставку.

Монтаж и оснащение

Напольная система требует рабочей зоны для вращения C-дуги, места для сидящего пациента и отдельной диагностической станции. Для аппарата предыдущего поколения критичны состояние трубки, датчика, FaceScanner, калибровочных фантомов и лицензионных ключей.

Проект кабинета должен учитывать рабочую зону движущихся частей, электропитание, сеть, защиту оператора и доступ сервисного инженера. Состав поставки фиксируют до заказа, чтобы аппаратная конфигурация, программные лицензии и подготовленное помещение соответствовали друг другу.

Почему выбрать GALILEOS Comfort с FaceScanner

Комплексный объём: Один скан охватывает челюсти и ВНЧС. Совмещение лица и КЛКТ: FaceScanner добавляет мягкотканный контекст. Протетически ориентированная имплантация: CEREC и GALILEOS Implant связывают реставрацию с хирургией. Функциональные приложения: SICAT Air и Function расширяют диагностику. Зрелая экосистема: SIDEXIS/SICAT поддерживают структурированный рабочий процесс.

Для каких клиник подходит GALILEOS Comfort с FaceScanner

• Имплантологические и хирургические центры.
• Ортодонтические и ортогнатические команды.
• Клиники с CEREC и протетически ориентированным планированием.
• Центры анализа ВНЧС и дыхательных путей.
• Организации, использующие 3D-фотографию лица.
• Покупатели оборудования предыдущего поколения с авторизованным сервисом.
