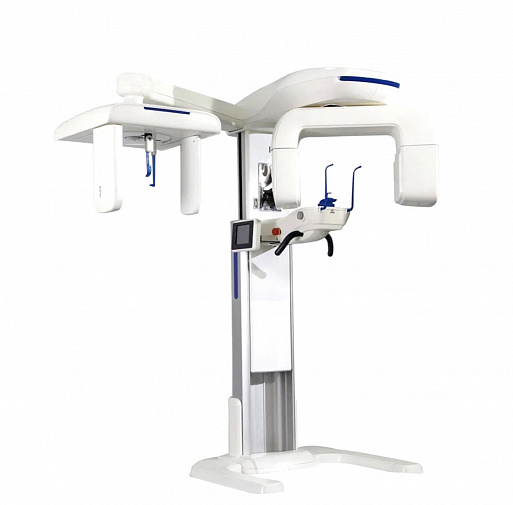

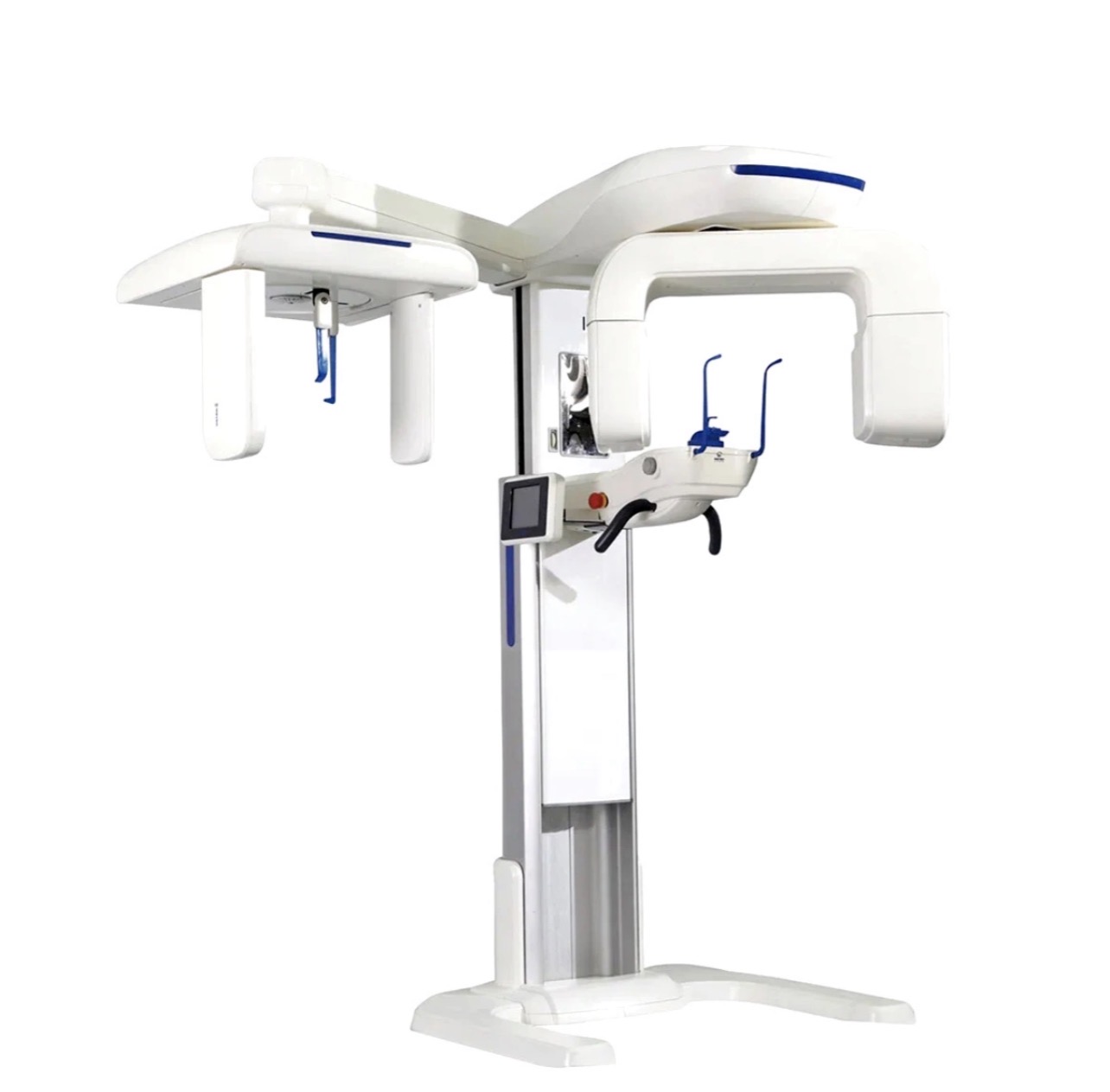

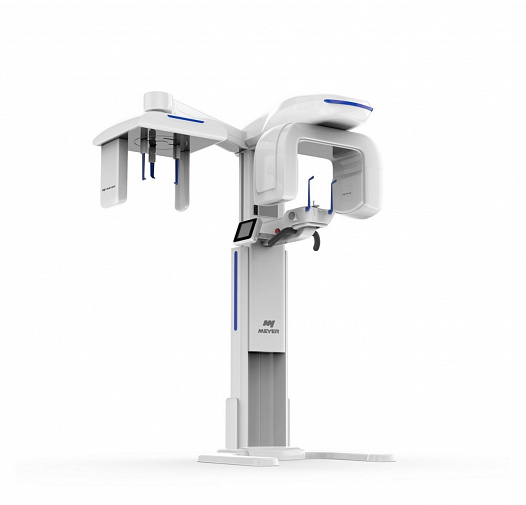

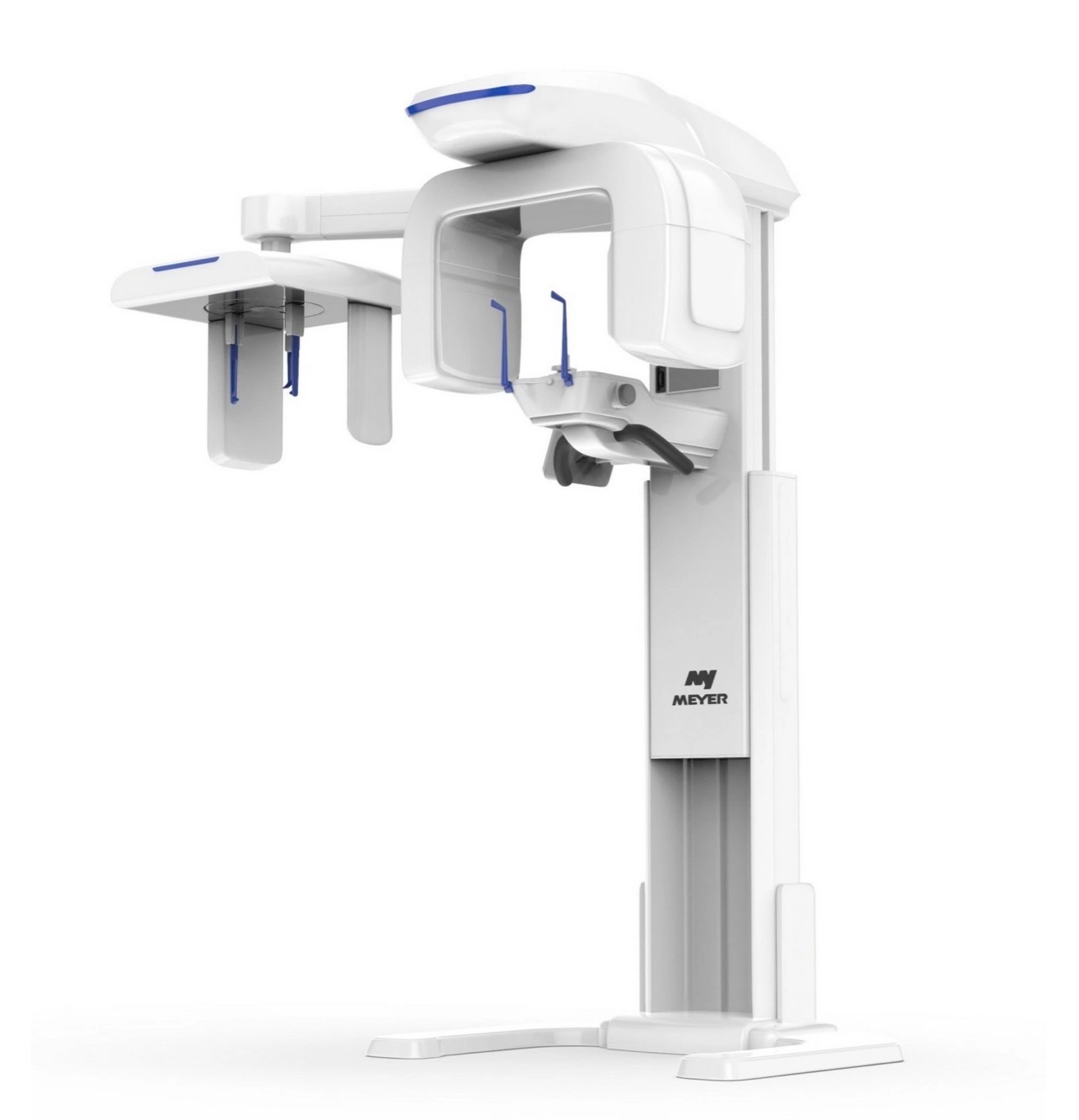

Meyer 3D Pro 16x10 с цефалостатом дентальный 3D томограф

Meyer 3D Pro 16 × 10 — многофункциональная система для КЛКТ, панорамной и цефалометрической диагностики. Максимальный FOV охватывает обе зубные дуги, ВНЧС, верхнечелюстные пазухи и часть дыхательных путей, а локальные объёмы предназначены для эндодонтии.

Установленный сканирующий цефалостат дополняет 3D- и PAN-режимы телерентгенографией. Платформа рассчитана на имплантологию, хирургию, эндодонтию, ортодонтию, пародонтологию и комплексное планирование.

Назначение и диагностический профиль

Meyer 3D Pro 16 × 10 — многофункциональная система для КЛКТ, панорамной и цефалометрической диагностики. Максимальный FOV охватывает обе зубные дуги, ВНЧС, верхнечелюстные пазухи и часть дыхательных путей, а локальные объёмы предназначены для эндодонтии.

Установленный сканирующий цефалостат дополняет 3D- и PAN-режимы телерентгенографией. Платформа рассчитана на имплантологию, хирургию, эндодонтию, ортодонтию, пародонтологию и комплексное планирование.

Режимы исследования и клинический выбор

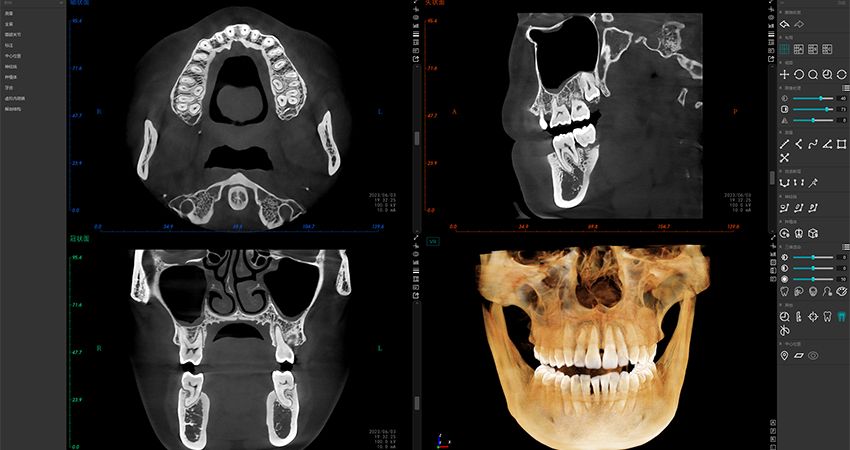

Максимальное исследование 16 × 10 см выполняется с полным оборотом 360°. Для локальных задач доступны малые объёмы вплоть до 3,4 × 3,4 см и Endo-режим с вокселем от 70–80 мкм.

КЛКТ занимает 20 секунд при фактической экспозиции 8,7 секунды; панорама — 17 секунд, Endo — 12 секунд, CEPH — 12 секунд. Режим выбирается по размеру области и требуемой детализации.

Выбор 3D-протокола под клиническую задачу

Для Meyer 3D Pro 16 × 10 размер поля и режим качества выбирают до исследования. Максимальный FOV 16 × 10 см используют, когда требуется единый пространственный обзор нескольких анатомических областей; локальный объём выбирают для ограниченной зоны. Такой подход уменьшает количество данных вне диагностического интереса и упрощает последующий анализ.

Минимальный размер вокселя 70 мкм применяют только тогда, когда клинический вопрос требует повышенной детализации. Для обзорного планирования более крупный воксель может быть рациональнее: реконструкция выполняется быстрее, файл занимает меньше места, а требования к вычислительной мощности рабочей станции снижаются. Окончательный выбор протокола остаётся за врачом.

Если исследование планируется для передачи другому специалисту, до экспозиции согласуют требуемый охват, ориентацию и формат экспорта. Это особенно важно для хирургического шаблона, ортодонтического анализа и междисциплинарного консилиума: отсутствующую анатомическую область нельзя достроить программной обработкой после завершения сканирования, даже при использовании дополнительных реконструктивных и аналитических модулей.

PD Pure-Detail

Алгоритм PD адаптивно обрабатывает данные и сохраняет естественную текстуру костных структур. Он уменьшает риск потери мелких деталей при шумоподавлении.

Технология помогает анализировать корневые каналы, резорбции, трещины и тонкие костные контуры, но не заменяет клиническую оценку исходных срезов.

ANR и PD-MAR

ANR уменьшает шум, а PD-MAR снижает полосовые и теневые артефакты от имплантатов, брекетов и реставраций.

Алгоритмы применяются к реконструкции, сохраняя возможность просмотра исходных данных и выбора подходящего окна визуализации.

Endo Mode и 360°

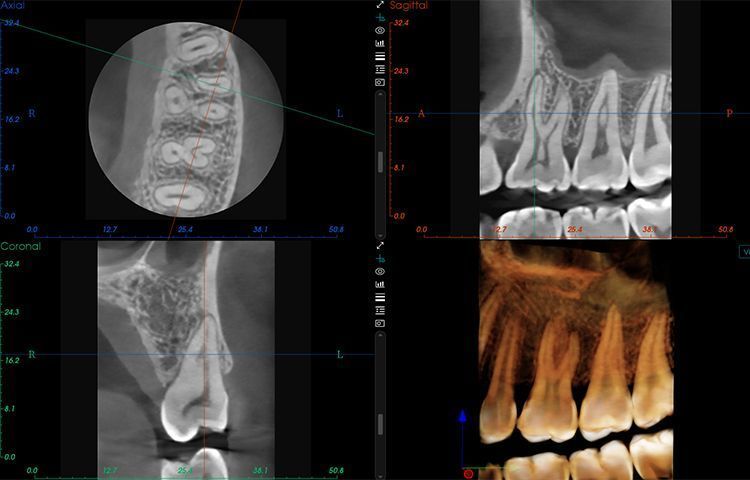

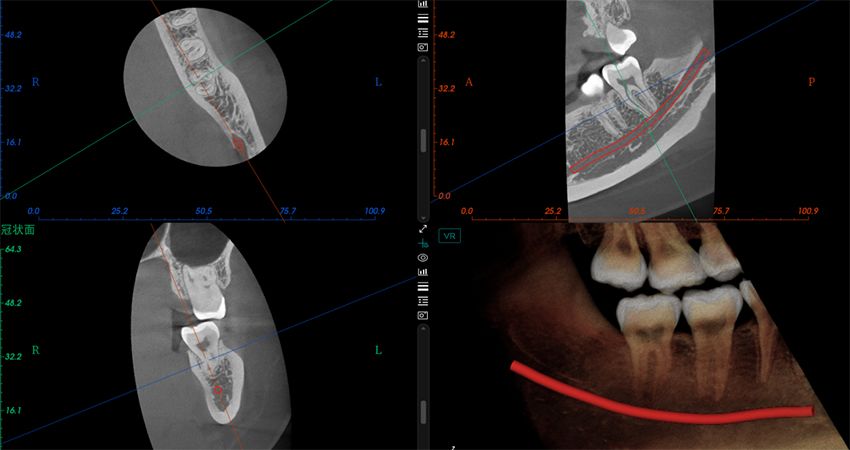

Endo Mode использует локальный FOV и воксель от 70 мкм. Полный оборот увеличивает число проекций и поддерживает пространственную детализацию.

Режим подходит для анализа дополнительных каналов, периапикальных изменений и корневой морфологии при строгом контроле движения.

Панорамные и дополнительные программы

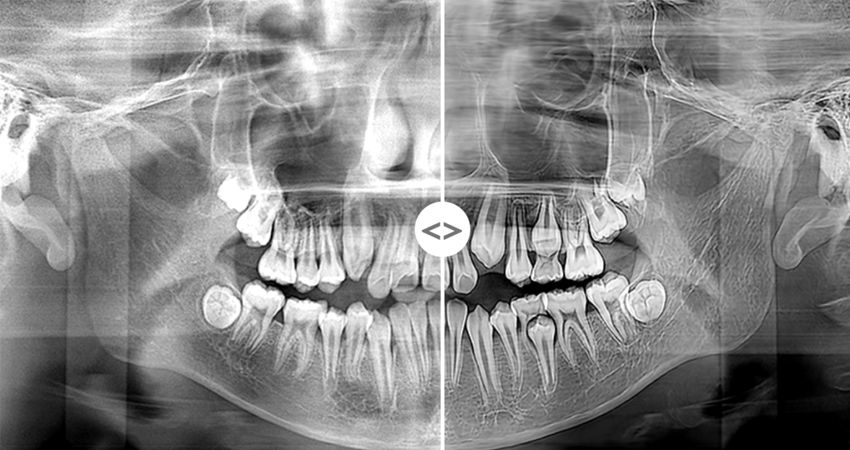

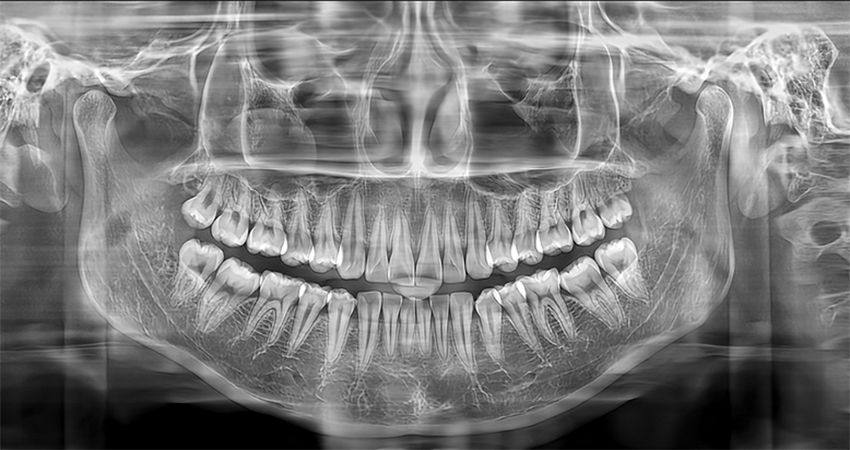

Аппарат выполняет КЛКТ, частичную КЛКТ, панораму, CEPH и сканирование моделей. Доступны ВНЧС, детские программы и исследования пазух.

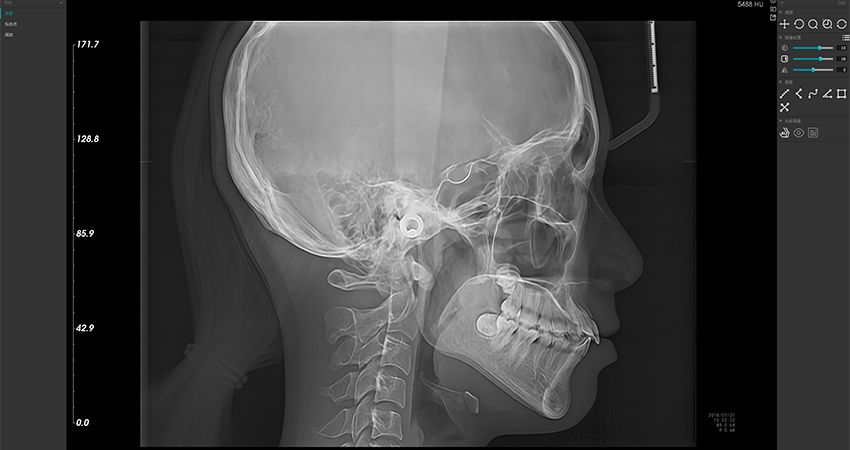

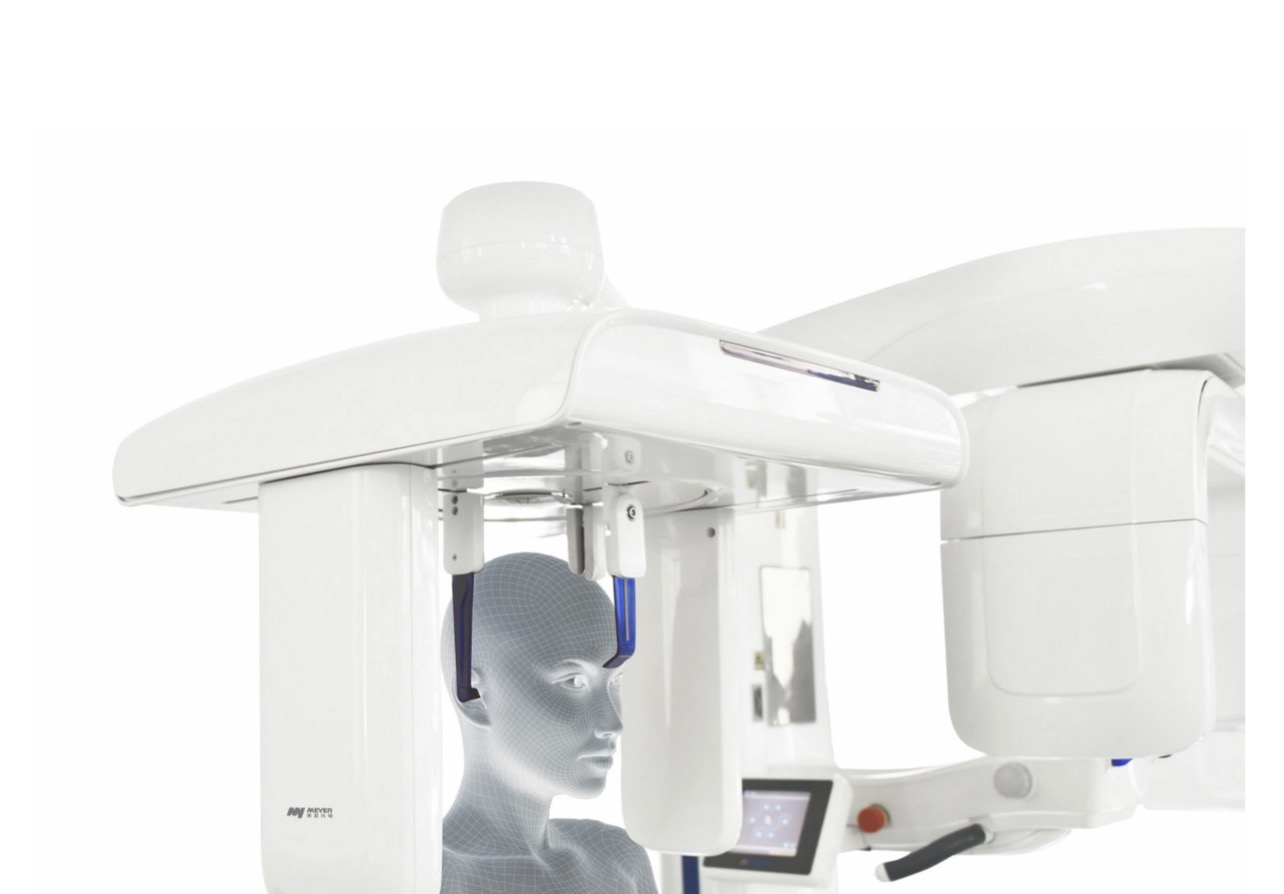

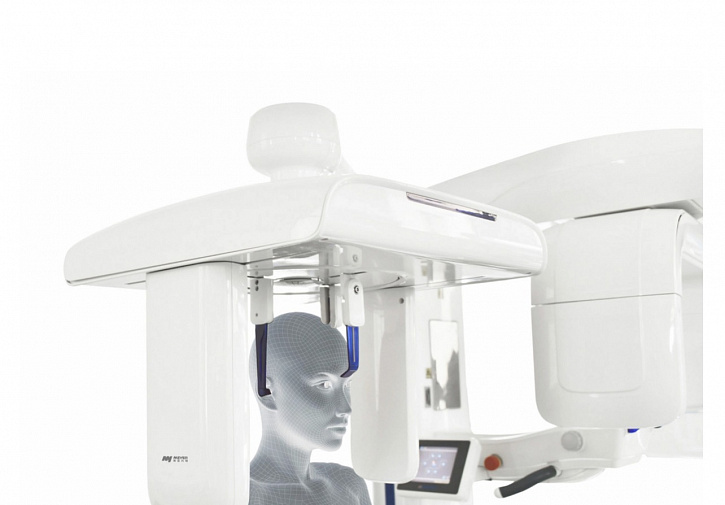

Цефалостат формирует латеральные и фронтальные проекции; отдельные программы выбираются на сенсорной панели или рабочей станции.

Позиционирование и работа с пациентом

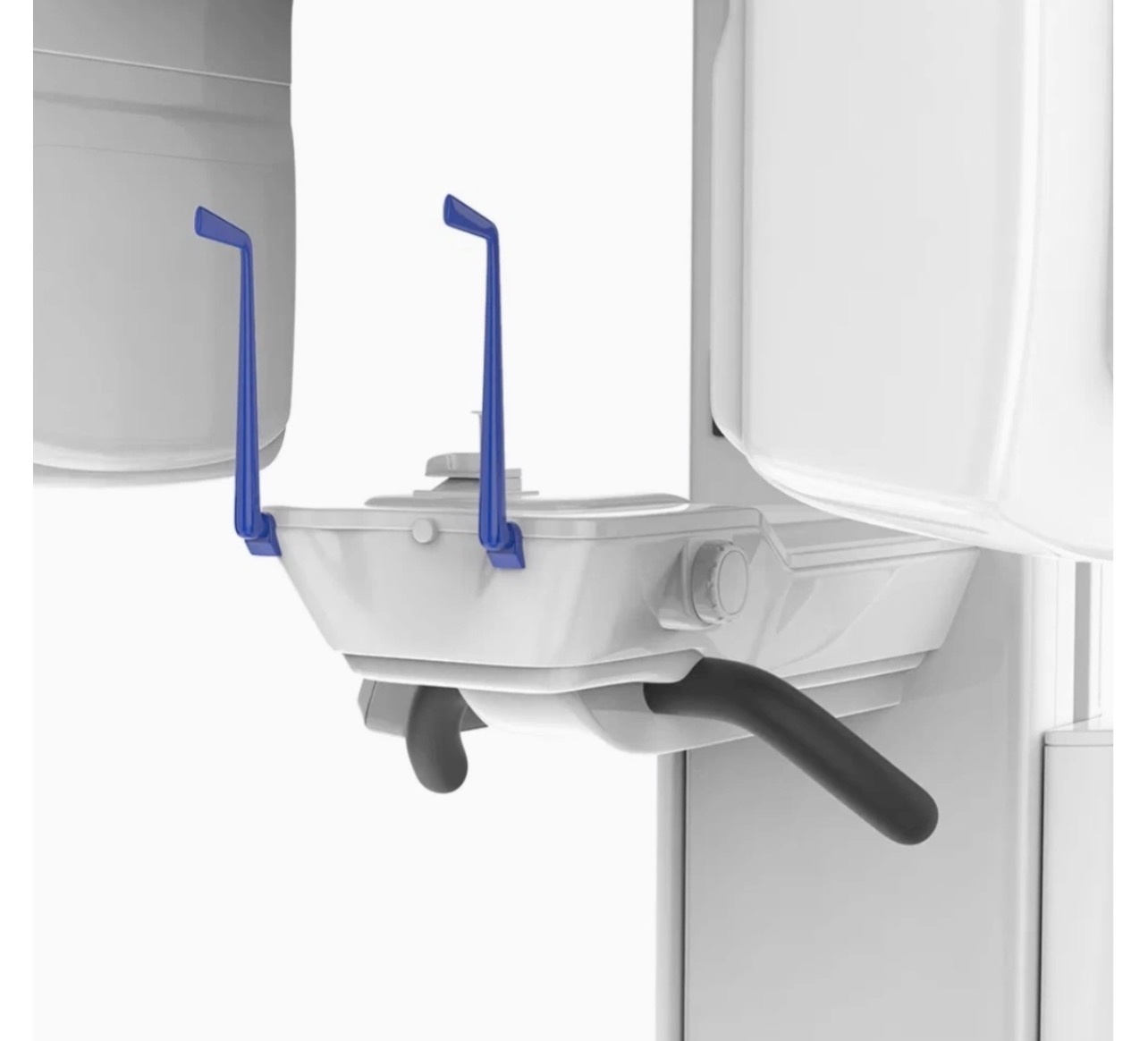

Пять точек фиксации и лазерные направляющие стабилизируют голову. Scout View позволяет проверить центр области до основной экспозиции и уменьшить риск неполного охвата.

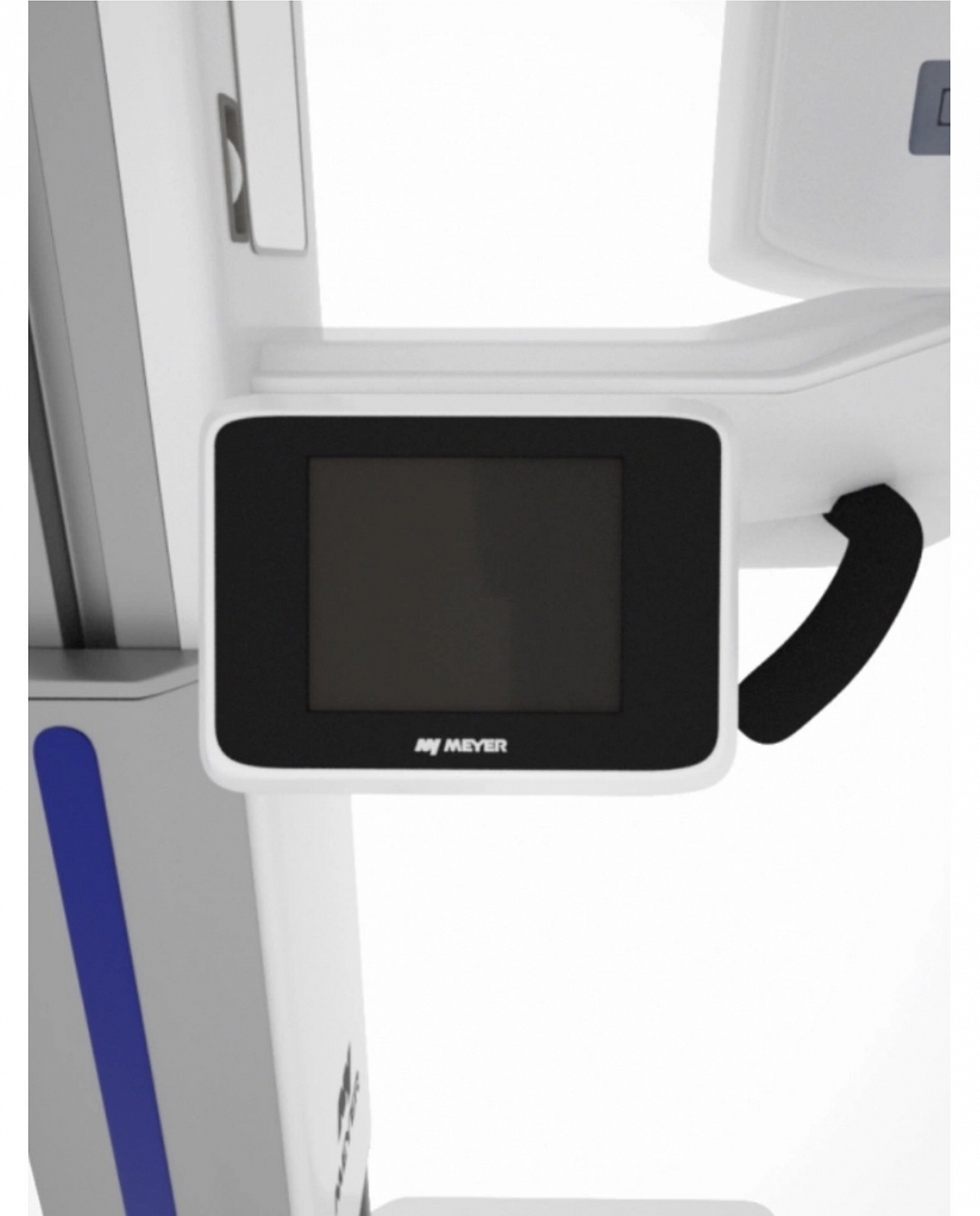

Электрическая колонна поддерживает обследование стоя и в инвалидном кресле. Сенсорная панель показывает обратный отсчёт и помогает оператору контролировать этапы исследования.

Дозовая оптимизация и контроль качества

Генератор 60–90 кВ работает в импульсном режиме, а область выбирается под клиническую задачу. Детский режим ограничивает объём и параметры экспозиции.

Автоматическая настройка помогает стандартизировать протокол, но врач сохраняет ответственность за показание, FOV и режим качества.

Программное обеспечение и цифровой обмен

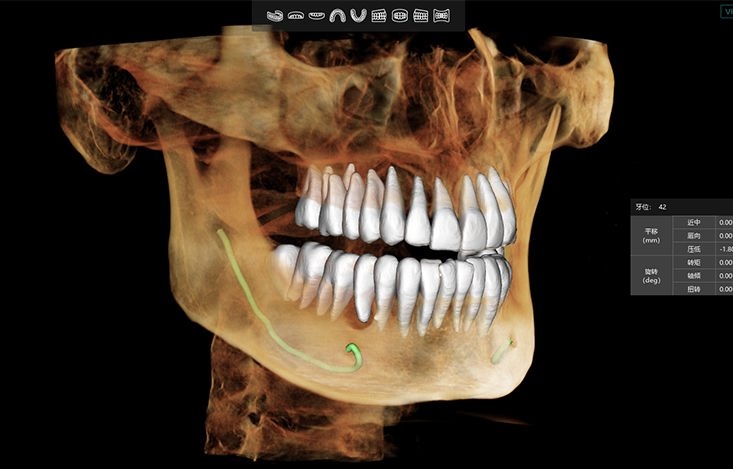

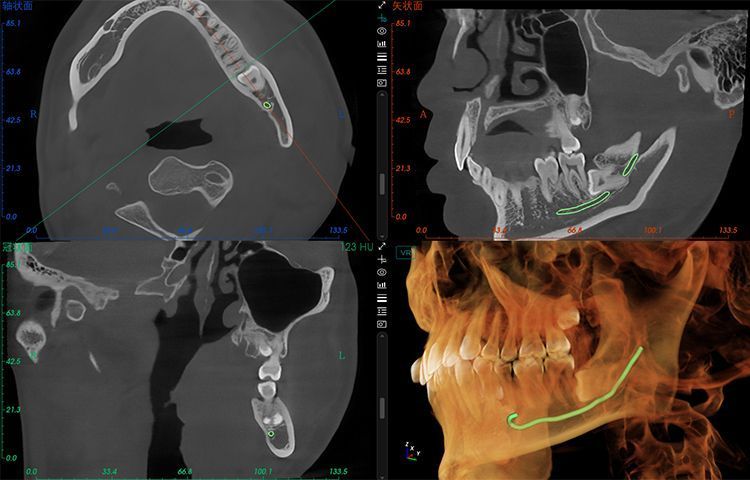

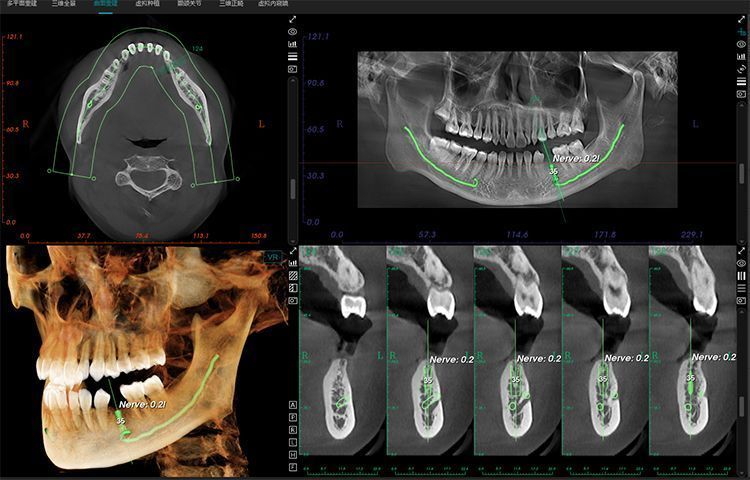

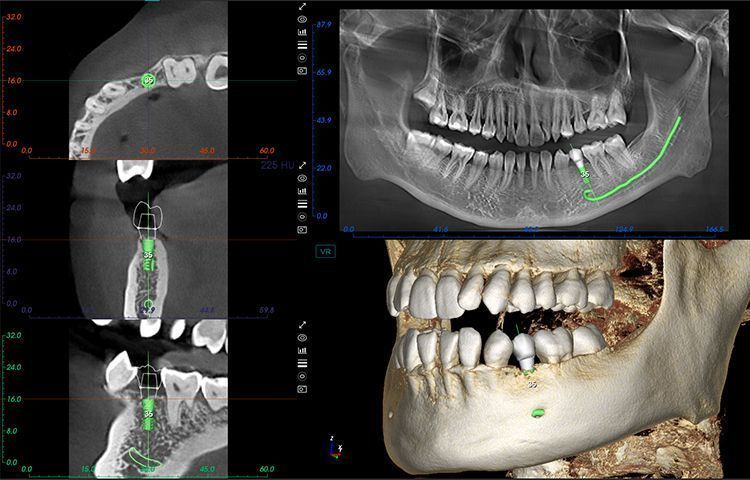

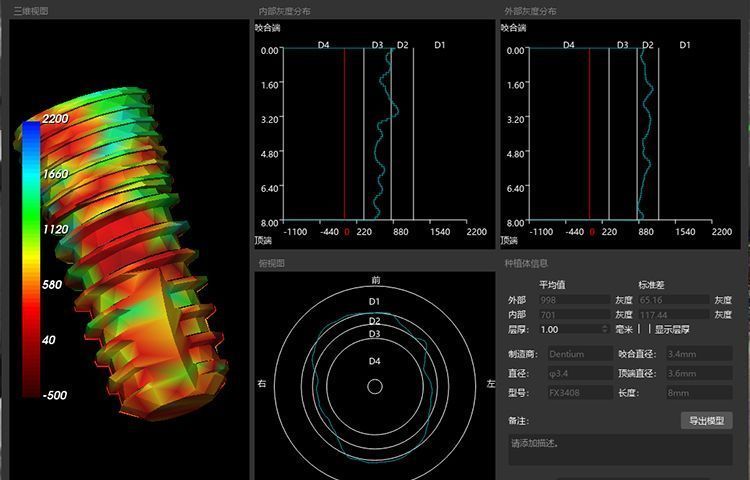

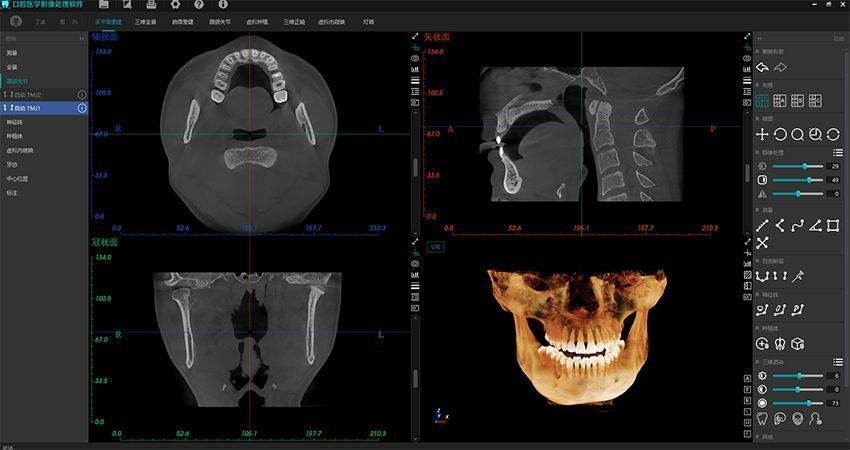

MyDent Viewer 3D объединяет MPR, криволинейные реконструкции, объёмный рендеринг, виртуальную имплантацию, ВНЧС, ортодонтию и виртуальную эндоскопию.

Данные экспортируются в DICOM; STL, AI-модули, число рабочих мест и библиотеки имплантатов должны быть перечислены в лицензии поставки.

Монтаж, размещение и оснащение кабинета

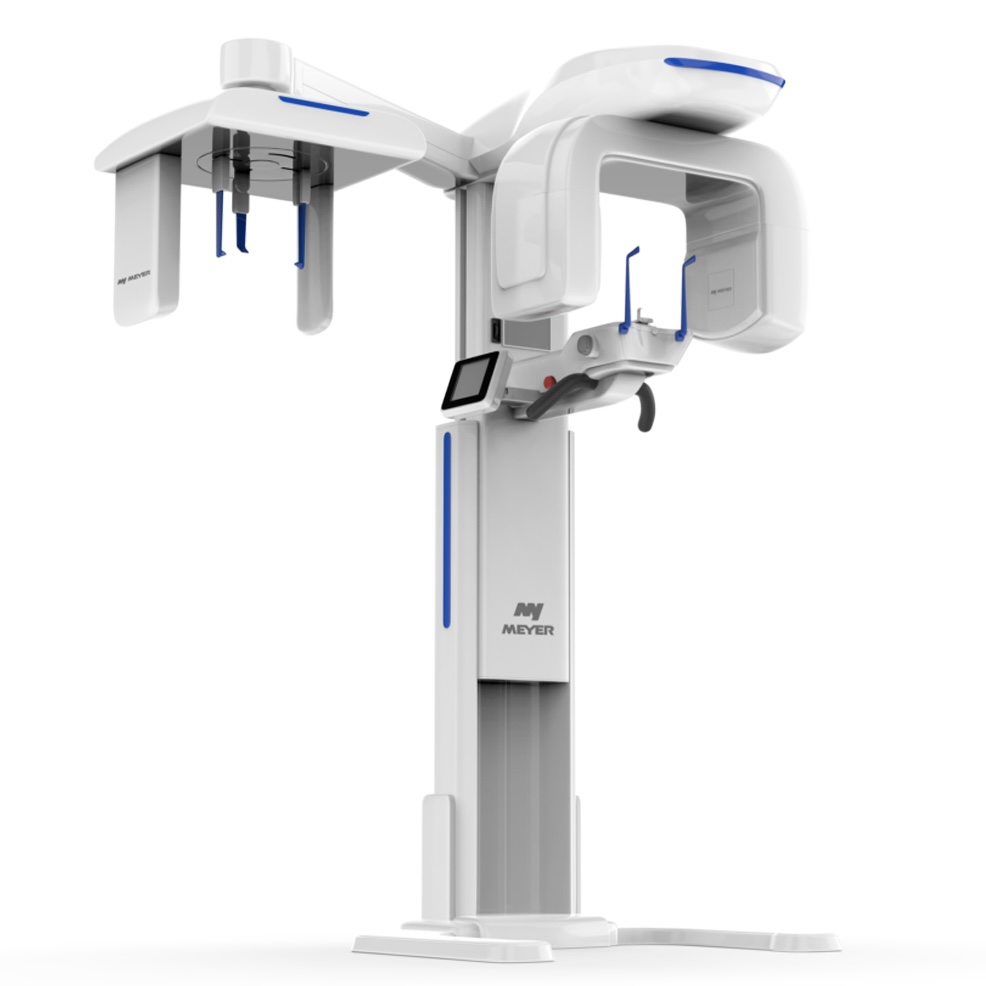

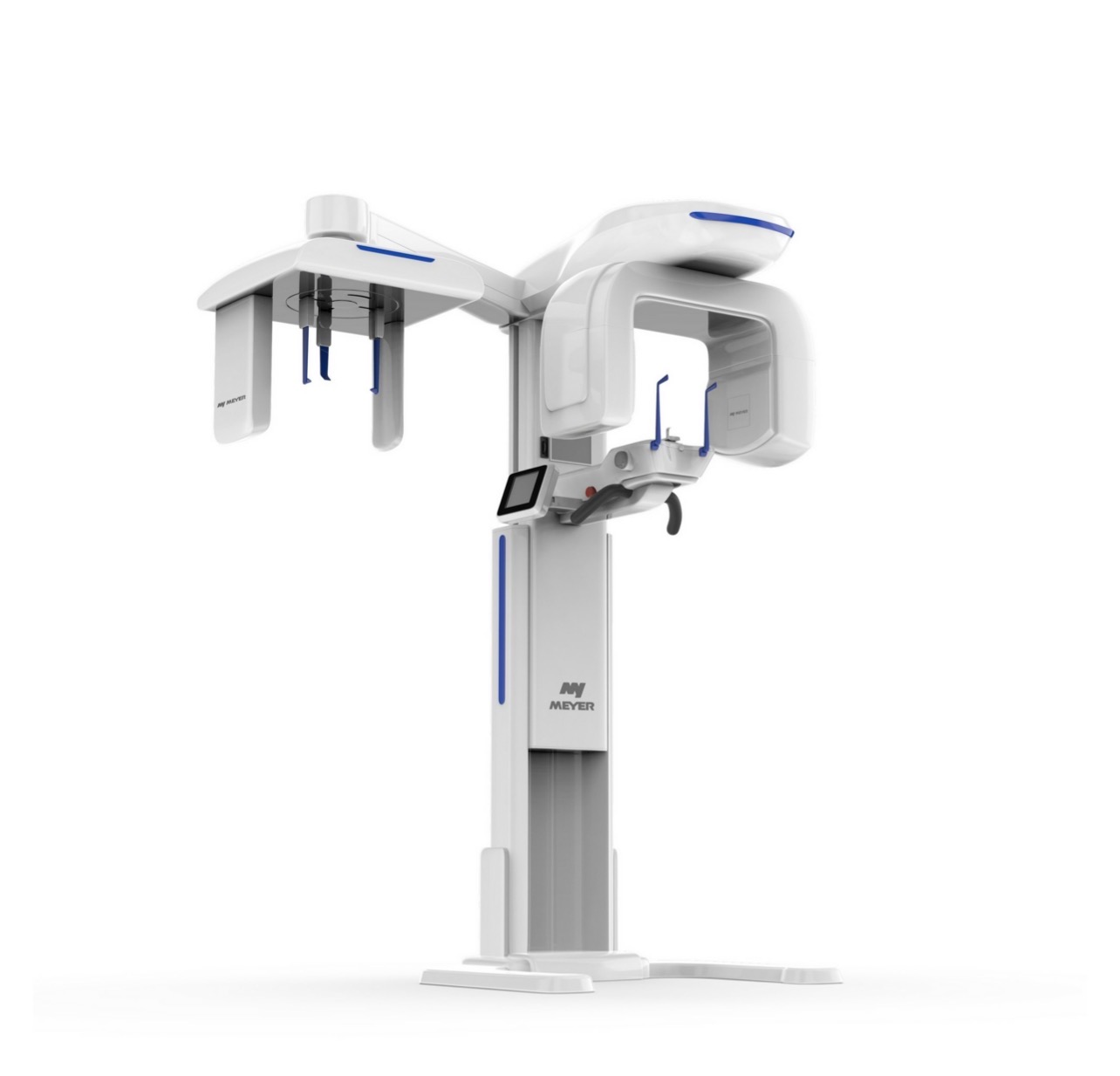

Напольная система с цефалостатом имеет габариты 1065 × 1415 × 2485 мм и массу 220 кг. Проект кабинета учитывает высоту колонны, вылет CEPH, защищённую зону и сервисный доступ.

Рабочая станция, диагностический монитор, сетевой коммутатор, источник бесперебойного питания и монтажные элементы согласуются до поставки.

Практический рабочий процесс

Оператор выбирает программу и FOV, фиксирует пациента, проверяет Scout View и запускает экспозицию. После реконструкции врач анализирует исходные срезы и только затем использует улучшение изображения.

Большой FOV рационален для комплексных случаев, но для одного зуба следует выбирать локальный объём. Это уменьшает данные вне зоны интереса и требования к неподвижности.

Контроль качества и воспроизводимость исследований

Качество результата определяется не только детектором и программной обработкой. Оператор снимает металлические предметы из области головы и шеи, выбирает подходящую опору, выравнивает анатомические плоскости и проверяет, что пациент способен сохранять неподвижность. Перед завершением процедуры оцениваются охват, резкость и наличие артефактов движения.

Для стабильной работы Meyer 3D Pro 16 × 10 клинике полезно закрепить стандартные протоколы по типам исследований, правила именования и хранения файлов, порядок резервного копирования и контроль качества монитора. Обучение операторов, периодические технические проверки и документированный сервис помогают получать сопоставимые исследования и предотвращать повторные экспозиции по организационным причинам.

Для каких клиник подходит Meyer 3D Pro 16 × 10

• многопрофильным клиникам с имплантологией, хирургией и ортодонтией;
• эндодонтическим кабинетам, использующим локальный FOV и 70–80 мкм;
• диагностическим центрам с полноарховым потоком 16 × 10 см;
• клиникам, которым нужны PAN, CEPH и КЛКТ в одной базе;
• практикам с пациентами с имплантатами и брекетами;
• семейным клиникам с детскими протоколами;
• организациям с DICOM-архивом и несколькими рабочими местами;
• кабинетам, подготовленным к монтажу аппарата массой 220 кг.
