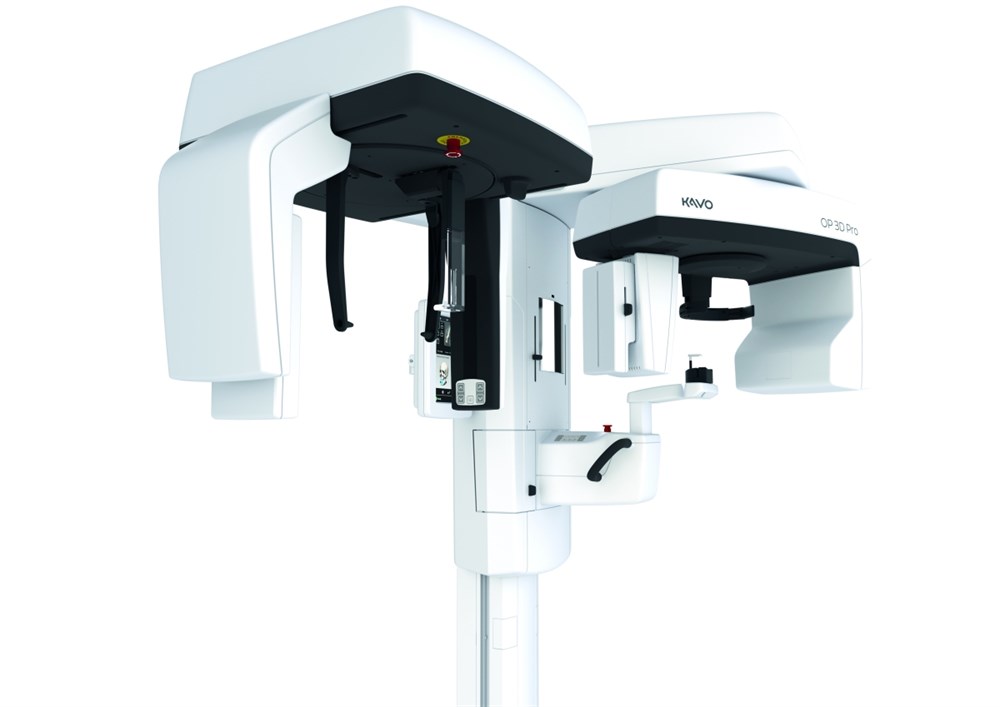

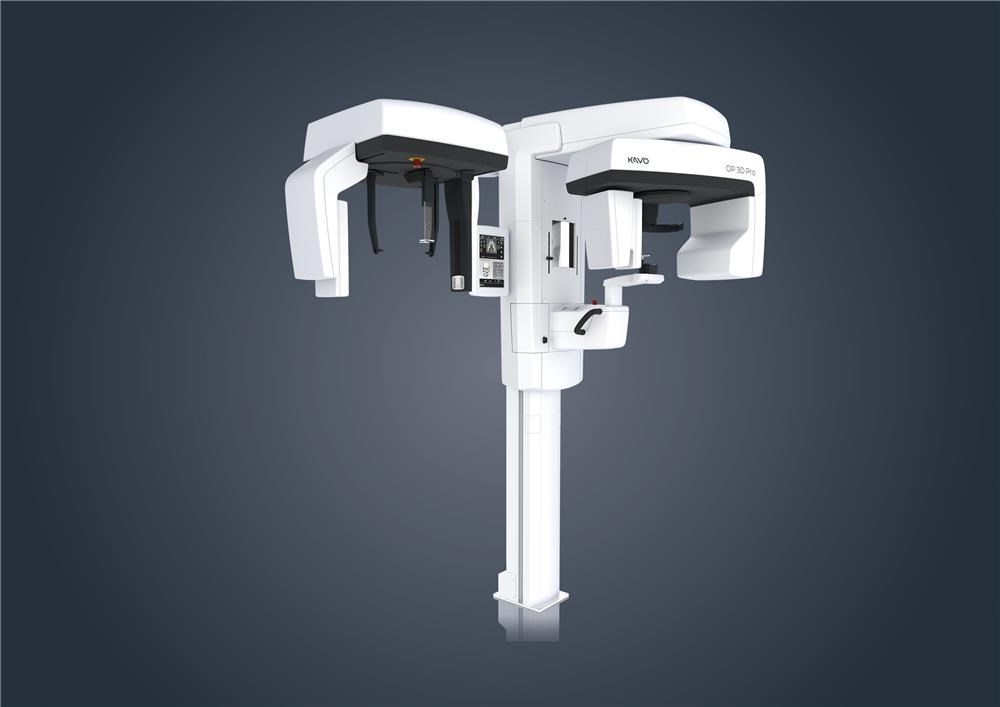

OP 3D Pro Ceph (15*13) дентальный 3D томограф с цефалостатом
Бесплатный звонок
Доставка
2–4 дня, бесплатно
До транспортной компании
Документы, гарантии и поставки — напрямую от производителя
- РУ Росздравнадзора в комплекте
- Договор поставки с юридическим лицом
- Инструкция по эксплуатации
Установка, обучение и поддержка на весь срок эксплуатации
- Монтаж и пусконаладка нашими инженерами
- Обучение врача и ассистента
- Оригинальные запчасти в наличии
Ключевые преимущества
DEXIS OP 3D Pro Ceph с цефалостатом, FOV 15 × 13 см — цифровая экстраоральная рентгеновская система, выполняющая панорамные 2D-исследования, конусно-лучевую компьютерную томографию, телерентгенографию. Имплантология, хирургия, эндодонтия, ортодонтия и расширенная челюстно-лицевая диагностика. Возможности аппарата разделены на установленные функции и дополнительные опции, которые должны быть перечислены в спецификации поставки.
Модель рассчитана на последовательный цифровой рабочий процесс: выбор клинической программы, позиционирование пациента, получение изображения, диагностический анализ и передача результата в архив клиники. Оператор выбирает минимально достаточное исследование по показанию.
Назначение и диагностический профиль
Диагностический профиль OP 3D Pro Ceph 15 × 13: Имплантология, хирургия, эндодонтия, ортодонтия и расширенная челюстно-лицевая диагностика. Выбор программы строится от клинического вопроса: обзорное 2D-исследование используют для первичной оценки, объёмное — когда требуется анализ анатомии в трёх плоскостях, а CEPH — для ортодонтических проекций.
Аппарат рассчитан на плановую загрузку рентгенологического кабинета. Для воспроизводимого результата важны подготовка пациента, удаление металлических предметов из области исследования, точное центрирование и выбор протокола, соответствующего размеру зоны интереса.
Диагностические режимы
Установленные режимы визуализации: 2D; 3D; CEPH. Панорамная съёмка: Да; КЛКТ: Да; телерентгенография: Да.
Панорамные программы применяются для обзорной оценки зубных рядов, прикуса и смежных областей. КЛКТ используется, когда врачу требуется пространственная информация; CEPH предназначена для ортодонтических проекций и анализа роста.
FOV и выбор объёма исследования

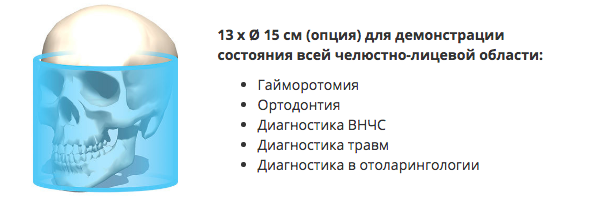

Максимальный FOV составляет 15 × 13 см, минимальный — 5 × 5 см. Доступные области: 5 × 5; 8 × 8; 15 × 8; 15 × 13 см. Полный объём выбирают для комплексной оценки, локальный — для ограниченной зоны интереса.
Минимальный воксель 85 мкм применяют при необходимости повышенной детализации. Для обзорных задач более крупный воксель уменьшает размер файла и время реконструкции. Отсутствующую анатомическую область нельзя восстановить программно после экспозиции.
Время и качество 3D-сканирования
Подтверждённый диапазон времени 3D-сканирования: 11 с–42 с. Если минимальное и максимальное значения совпадают, аппарат использует фиксированный цикл для указанной конфигурации.
Короткий протокол уменьшает риск артефактов движения, а высокодетализированный режим предъявляет более строгие требования к фиксации. Режим выбирают по клинической задаче, а не только по минимальной продолжительности.
2D-, 3D- и CEPH-диагностика
OP 3D Pro Ceph объединяет конусно-лучевую компьютерную томографию, панорамную съёмку и телерентгенографию в одной диагностической системе.
В OP 3D Pro Ceph 15 × 13 эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

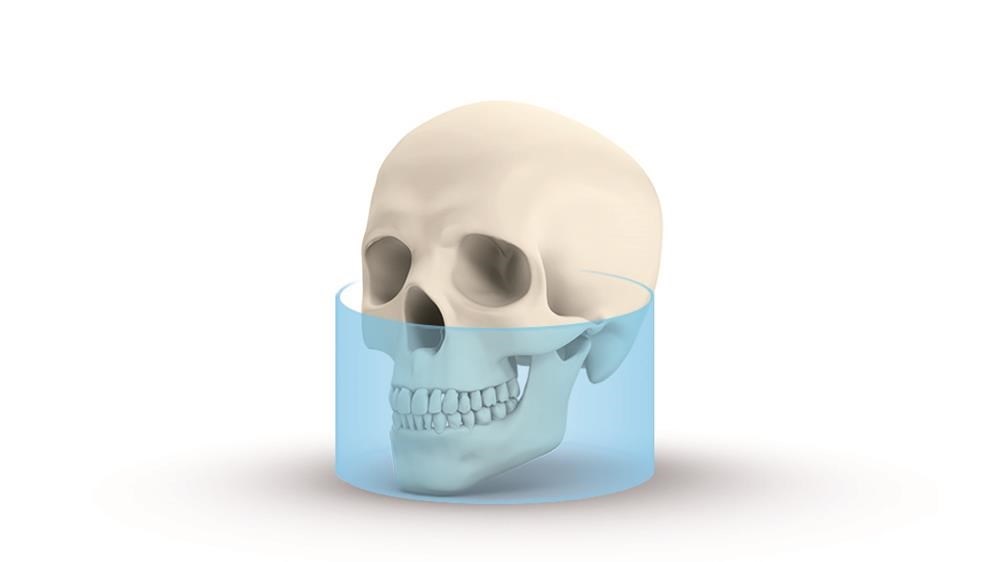

FOV до 15 × 8 см
Максимальная область исследования 15 × 8 см подходит для визуализации обеих челюстей, дыхательных путей, верхних шейных позвонков и обоих ВНЧС.
В OP 3D Pro Ceph 15 × 13 эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.
Воксель от 85 мкм
Минимальный размер вокселя 85 мкм используется для задач, где важна повышенная детализация.
В OP 3D Pro Ceph 15 × 13 эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.
3D-сканирование 11–42 с
Доступные протоколы позволяют выбирать скорость и качество исследования в диапазоне 11–42 с.
В OP 3D Pro Ceph 15 × 13 эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.
SMARTVIEW
Две обзорные проекции помогают проверить положение FOV до основного КЛКТ.
В OP 3D Pro Ceph 15 × 13 эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.
Low Dose Technology
Низкодозовый режим доступен для всех основных полей обзора.
В OP 3D Pro Ceph 15 × 13 эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.
CliniView / OnDemand3D

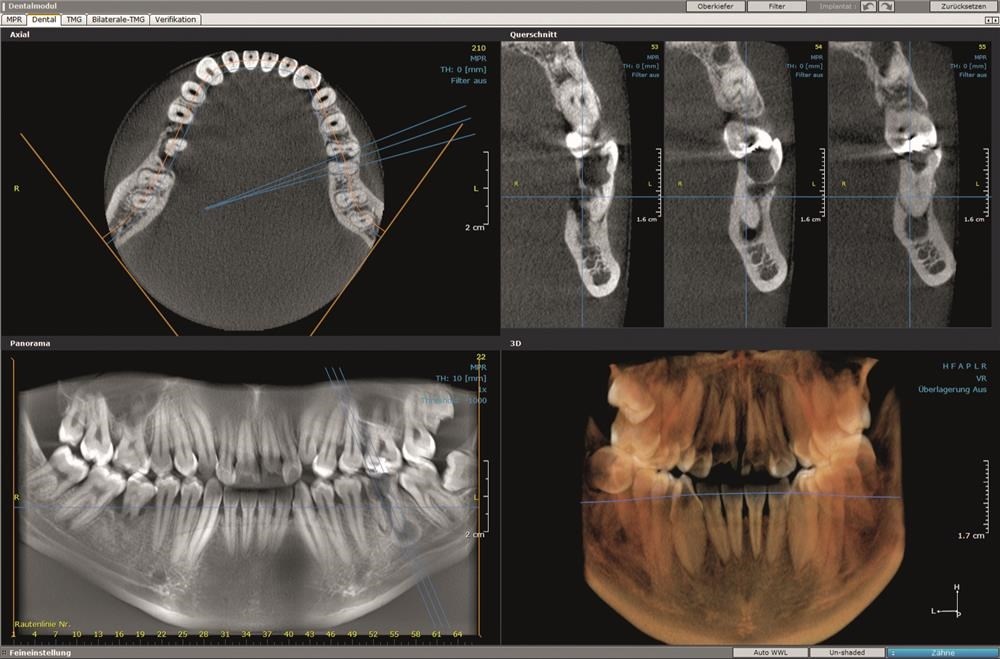

Программная платформа используется для получения, просмотра и хранения исследований.
В OP 3D Pro Ceph 15 × 13 эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.
Эндодонтический режим 85 мкм
FOV 5 × 5 см поддерживает высокодетализированный протокол с вокселем 85 мкм.
В OP 3D Pro Ceph 15 × 13 эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.
Панорамные и дополнительные программы
Панорамный режим входит в установленную конфигурацию. Время pan-исследований — 8,6 с–16,1 с; предусмотрены детские программы; доступны исследования внчс; доступны программы для пазух; предусмотрена программа bitewing.
Сегментированные и специализированные проекции ограничивают изображение областью интереса. Набор программ должен соответствовать установленной лицензии и не переносится автоматически между похожими модификациями семейства.
Телерентгенография
Цефалостат установлен; тип модуля — сканирующий; время исследования — 10 с–20 с. Модуль выполняет ортодонтические проекции в составе указанной конфигурации.
Для CEPH используются ушные оливы, назион и соответствующая ориентация головы. Тип датчика влияет на продолжительность исследования и требования к неподвижности пациента.
Позиционирование и работа с пациентом
Лазерные направляющие, прикусной блок, височные упоры и лобная опора задают положение головы. Электрическая колонна регулирует высоту, а открытая зона обследования обеспечивает визуальный контроль пациента.
Конструкция допускает обследование пациента в инвалидном кресле. Предусмотренные положения пациента: стоя; в инвалидном кресле. Перед экспозицией снимают металлические предметы и проверяют неподвижность.
Дозовая оптимизация и контроль качества
Для контроля качества и дозовой оптимизации предусмотрены: низкодозовый режим, автоматический подбор экспозиции, подавление металлических артефактов.
Доза оптимизируется выбором программы, области и уровня качества. Низкодозовый режим применяется к подходящим клиническим задачам и не заменяет стандартный или высокодетализированный протокол, когда их информативность необходима.
Программное обеспечение и цифровой обмен
DTX Studio Clinic / CLINIVIEW предназначены для получения, просмотра и обмена 2D- и 3D-исследованиями. Для цифрового обмена доступны: DICOM 3.0, TWAIN, VDDS как опция, подключение к локальной сети.
Число рабочих мест, серверные узлы, имплантационные библиотеки, экспорт STL и дополнительные аналитические модули определяются лицензиями. Форматы обмена проверяют с информационной системой клиники до ввода оборудования.
Монтаж и требования к кабинету
Напольная система требует проектной проверки несущих конструкций, высоты помещения, защитной зоны, кабельных трасс и сервисных проходов. Рабочая станция и ИБП размещаются вне траектории движения аппарата.
Тип установки — напольное; электропитание — 100–120; 220–240 в, 50/60 гц; зона без ceph — 965 × 1425 мм; зона с ceph — 2005 × 1425 мм. Если точный монтажный размер не приведён, его берут из плана установки выбранного исполнения.
Практический рабочий процесс
Оператор выбирает исследование, устанавливает пациента по направляющим и опорам, проверяет выбранную область и запускает экспозицию из защищённой зоны. После получения данных врач сначала оценивает исходные изображения, затем применяет фильтры и измерения.
Для воспроизводимости клинике полезно закрепить протоколы по типам исследований, правила именования и хранения файлов, резервное копирование и контроль диагностического монитора. Регулярное обучение и техническое обслуживание уменьшают риск организационных повторов.
Для каких клиник подходит OP 3D Pro Ceph 15 × 13
- клиникам, которым необходимы панорамные 2D-исследования, конусно-лучевую компьютерную томографию, телерентгенографию;
- практикам по направлениям: имплантология, хирургия, эндодонтия, ортодонтия и расширенная челюстно-лицевая диагностика.;
- организациям, которым важен выбор исследования под конкретную область;
- семейным стоматологиям при наличии детских программ;
- клиникам с цифровым архивом и несколькими диагностическими рабочими местами;
- кабинетам, подготовленным к указанным габаритам и электропитанию;
- практикам, которым требуется стандартизированный цифровой рабочий процесс;
- организациям, готовым отдельно зафиксировать аппаратные и программные опции.
Поставку выбирает заказчик. В комплектацию могут быть включены:
· OnDemand3D Server + Dentals — это программное обеспечение, позволяющее проводить трехмерные исследования, в том числе обработку изображений и диагностику (6 «плавающих» рабочих мест); с поддержкой работы по сети.
· InVivo6 Office Package: дистрибьютив на 10 рабочих мест.
KaVo OP 3D Pro обеспечивает точное и свободное расположение областей сканирования, высококачественное изображение и интуитивно понятное управление.Внимание! комплектация товара может отличаться от представленной на фотографии.
Логистика и поддержка
Доставка
- Доставка бесплатно при заказе от 50 000 ₽
- Срок доставки: 2–4 рабочих дня
- Подъём на этаж и занос в помещение по заявке
- Доставка через транспортные компании: СДЭК, Деловые Линии, Кит, Альбатрос, КСЭ, ПЭК, ЖДЭ
- Стоимость рассчитывается индивидуально
- Доставка до терминала ТК или до двери клиники
- При наличии на складе: отгрузка через 1–3 рабочих дня после оплаты
- Под заказ: сроки согласуются индивидуально
- Оперативная отправка по Москве — курьером в день оплаты при заказе до 10 утра
- Заводская упаковка
- Страхование груза при доставке ТК
- Гарантия сохранности при транспортировке
Условия гарантии и сервиса
Гарантийная поддержка оборудования, консультации и помощь при эксплуатации.
Регламентное обслуживание по расписанию. Инженер выезжает на объект.
При внеплановой неисправности — приоритетный выезд специалиста.
При получении оборудования проверьте упаковку и комплектность.
Оплата
- Безналичный расчёт: выставляем счёт на оплату, оформляем договор поставки
- Документы: УПД, инструкция, договор и другие необходимые документы
- НДС: работаем с НДС и без НДС, уточняйте при оформлении
- Сроки: отгрузка после поступления 100% оплаты на расчётный счёт
- Наличный расчёт: оплата в офисе при самовывозе
- Безналичный перевод: на расчётный счёт компании
- Банковская карта: принимаем Visa, MasterCard, Мир
- Документы: товарный чек, гарантийный талон, инструкция
- Для кого: ООО и ИП с положительной кредитной историей
- Условия: первый взнос и срок лизинга рассчитываются индивидуально
- Партнёры: работаем с ведущими лизинговыми компаниями России
- Преимущества: оборудование сразу в работу, платежи равными частями
- Рассрочка: обсуждается индивидуально при крупных заказах
- Скидки: для сетевых клиник и постоянных клиентов
- Акции: следите за специальными предложениями
- Кэшбэк: бонусы на следующие покупки расходных материалов
Позвоните по телефону 8 (800) 250-48-06 или оставьте заявку — менеджер свяжется с вами и подберёт оптимальный вариант оплаты.
Характеристики
| Параметр | Значение |
|---|---|
| Бренд | Instrumentarium / KaVo |
| Модель | OP 3D Pro Ceph 15 × 13 |
| Страна бренда | Финляндия |
| Тип оборудования | КЛКТ; ортопантомограф; цефалостат |
| Режимы визуализации | 2D; 3D; CEPH |
| КЛКТ | Да |
| Панорамная съёмка | Да |
| Телерентгенография (CEPH) | Да |
| Максимальный FOV (Ш × В) | 15 × 13 см |
| Минимальный FOV (Ш × В) | 5 × 5 см |
| Доступные FOV | 5 × 5; 8 × 8; 15 × 8; 15 × 13 см |
| Минимальный размер вокселя | 85 мкм |
| Максимальный размер вокселя | 420 мкм |
| Минимальное время 3D-сканирования | 11 с |
| Максимальное время 3D-сканирования | 42 с |
| Минимальное время PAN-сканирования | 8,6 с |
| Максимальное время PAN-сканирования | 16,1 с |
| Минимальное время CEPH-сканирования | 10 с |
| Максимальное время CEPH-сканирования | 20 с |
| Тип цефалостата | Сканирующий |
| Детские программы | Да |
| Исследование ВНЧС | Да |
| Исследование пазух | Да |
| Bitewing | Да |
| Сканирование моделей | Нет |
| Экспорт STL | Нет |
| Подавление металлических артефактов | Да |
| Автофокус панорамного изображения | Да |
| Автоматический подбор экспозиции | Да |
| Низкодозовый режим | Да |
| Scout View / предварительное позиционирование | Да |
| Доступ для пациентов в инвалидном кресле | Да |
| Положение пациента | Стоя; в инвалидном кресле |
| Тип установки | Напольное |
| Регулировка высоты | Электрическая |
| Количество лазерных направляющих | 3 |
| Тип 3D-детектора | CMOS |
| Тип PAN-детектора | CMOS |
| Тип CEPH-детектора | CMOS |
| Разрядность 3D | 14 бит |
| Размер пикселя PAN | 100 мкм |
| Размер пикселя CEPH | 100 мкм |
| Размер фокального пятна | 0,5 мм |
| Минимальное анодное напряжение | 57 кВ |
| Максимальное анодное напряжение | 90 кВ |
| Минимальный анодный ток | 3,2 мА |
| Максимальный анодный ток | 16 мА |
| Программное обеспечение | CliniView; OnDemand3D |
| DICOM 3.0 | Да |
| TWAIN | Да |
| VDDS | Опция |
| Подключение к локальной сети | Да |
| Электропитание | 100–120; 220–240 В, 50/60 Гц |
| Масса без цефалостата | 200 кг |
| Масса с цефалостатом | 250 кг |
| Зона установки без цефалостата (Ш × Г) | 965 × 1425 мм |
| Зона установки с цефалостатом (Ш × Г) | 2005 × 1425 мм |
| Модернизация до 3D | Нет |
| Модернизация до CEPH | Нет |
| Рабочая станция | Опция |
| Количество программных лицензий | Не указано производителем |
| Удалённый мониторинг | Нет |
| Фирменные технологии | Не указано производителем |
| Коррекция артефактов движения | Нет |
| Сшивание 3D-объёмов | Нет |
| Многослойная панорамная реконструкция | Нет |
| Датчик прямого преобразования | Нет |
Панорамные, объёмные и телерентгенографические исследования объединены в установленной конфигурации.
Максимальная область исследования составляет 15 × 13 см; меньшие поля выбираются по клинической задаче.
Минимальный размер вокселя 85 мкм предназначен для режимов с повышенной детализацией.
Диапазон протоколов позволяет выбирать соотношение скорости, дозы и детализации.
Цефалостат установлен и предназначен для ортодонтических телерентгенографических исследований.
Две обзорные проекции помогают проверить положение FOV до основного КЛКТ.
Низкодозовый режим доступен для всех основных полей обзора.
Программная платформа используется для получения, просмотра и хранения исследований.
ЦЕННОСТЬ ДЛЯ КЛИНИКИ
Панорамные 2d-исследования, конусно-лучевую компьютерную томографию, телерентгенографию выполняются на собственной системе.
Модель рассчитана на имплантология, хирургия, эндодонтия, ортодонтия и расширенная челюстно-лицевая диагностика..
Разные программы позволяют распределять быстрые и сложные исследования.
ПО, DICOM и дополнительные рабочие места подключаются по проекту.
Область, программа и качество назначаются под клинический вопрос.
Позиционирование и исходные данные оцениваются до применения фильтров.
Врач использует только режимы, установленные в выбранной конфигурации и подтверждённые лицензией.
Исследования обрабатываются в системе: CliniView; OnDemand3D.
Фиксируются модель OP 3D Pro Ceph 15 × 13, режимы и максимальный FOV 15 × 13 см.
В поставке закрепляется установленный сканирующий CEPH-модуль.
До заказа проверяются зона установки, питание, крепёж и сервисный доступ.
ПК, лицензии, DICOM, аксессуары, монтаж и обучение перечисляются отдельно.
FAQ
Большой объём 15 × 13 см расширяет диапазон задач, но сам по себе не гарантирует загрузку. Он экономически оправдан, если клиника регулярно исследует обе челюсти, ВНЧС, пазухи или расширенную челюстно-лицевую область.
В конфигурации установлен сканирующий цефалостат, время исследования — 10 с–20 с. Его практическая ценность определяется ортодонтическим потоком и составом программ анализа.
В конфигурации установлен сканирующий цефалостат, время исследования — 10 с–20 с. Его практическая ценность определяется ортодонтическим потоком и составом программ анализа.
Минимальный воксель 85 мкм и FOV 5 × 5 см позволяют использовать модель для локальных задач. Окончательно пригодность оценивают по клиническим снимкам с учётом шума и артефактов.
Отдельная коррекция движения не заявлена, поэтому особенно важны фиксация головы и понятный инструктаж пациента. 3D-сканирование занимает 11 с–42 с.
Алгоритм MAR уменьшает полосы от имплантатов, брекетов и реставраций, улучшая читаемость соседних областей. Полностью восстановить скрытые металлом структуры он не может.
Автофокус помогает выбрать более резкий слой и снижает риск повтора при небольшом отклонении зубной дуги. Движение и выраженную ошибку положения головы он не исправляет.
Детские программы уменьшают область исследования и адаптируют параметры экспозиции. Для стабильного результата персоналу также нужен отработанный протокол позиционирования ребёнка.
Аппарат допускает обследование пациента в инвалидном кресле. В кабинете необходимо предусмотреть прямой подъезд, разворот и безопасный зазор до движущихся частей.
Исследования обрабатываются в CliniView; OnDemand3D; аппарат подключается к локальной сети. Поддерживаются DICOM 3.0, TWAIN.
Рабочая станция поставляется дополнительно и должна соответствовать требованиям диагностического ПО. Для нескольких врачей заранее рассчитывают производительность, хранение данных и число лицензий.
Программная платформа используется для получения, просмотра и хранения исследований. На демонстрации следует использовать не подготовленный рекламный пример, а обезличенный типовой случай клиники и пройти весь путь от позиционирования до экспорта результата.
После отправки: менеджер уточнит детали и пришлёт КП в течение 1 рабочего дня
Оставьте заявку и получите подарок! Менеджер свяжется с вами в ближайшее время и расскажет детали
Запросить PDF-спецификацию
Не знаете, какая конфигурация подойдёт? Менеджер поможет подобрать оптимальный вариант под ваш кабинет и бюджет
ПОДБЕРЁМ КОНФИГУРАЦИЮ И ПОДГОТОВИМ РАСЧЁТ ДЛЯ ВАШЕЙ КЛИНИКИ
Укажите параметры — и менеджер свяжется с вами с готовым КП, актуальной ценой и конкретными сроками поставки.
-
КП готово в течение 1 рабочего дня
-
Расчёт под вашу специализацию и бюджет
-
Ввод в эксплуатацию в подарок
-
Лизинговое финансирование — условия подбираются индивидуально
