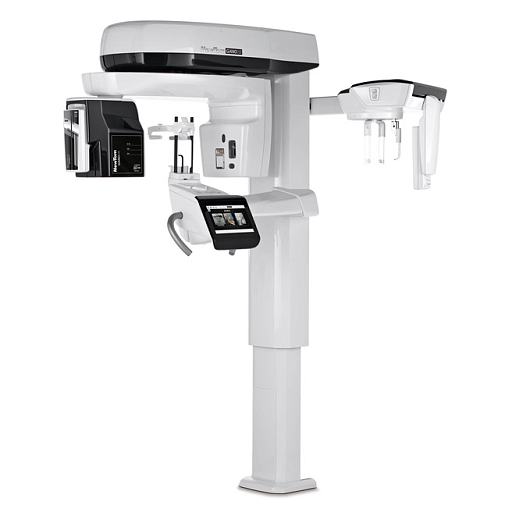

NewTom Giano HR Prime с цефалостатом (11x8) дентальный 3D томограф

NewTom GiANO HR Prime — дентальная конфигурация гибридной системы GiANO HR для КЛКТ, панорамной визуализации и телерентгенографии. Максимальный FOV 10 × 8 см рассчитан на основные задачи общей стоматологии, имплантологии, эндодонтии, гнатологии и ортодонтии.

Модель формирует обе зубные дуги за одно исследование, а меньшие объёмы позволяют ограничивать сканирование одной челюстью или участком зубного ряда. В конфигурации с цефалостатом клиника получает полный набор 2D-проекций для ортодонтической диагностики без перехода к более крупному FOV Advanced.

Клинические задачи конфигурации Prime

FOV 10 × 8 см охватывает обе зубные дуги, включая третьи моляры у большинства взрослых пациентов. Объём используется для комплексного имплантологического планирования, оценки ретенции и положения корней, подготовки к хирургическому лечению и общей ортодонтической диагностики.

Prime не предназначен для получения единого объёма верхних дыхательных путей, внутреннего уха или всей челюстно-лицевой области. Для таких задач в семействе GiANO HR предусмотрены конфигурации Advanced 13 × 16 и Professional 16 × 18 см.

Поля обзора

Официальный набор Prime включает FOV 10 × 8, 10 × 6, 8 × 8, 8 × 6 и 6 × 6 см. Диаметр 10 см используют для обеих дуг или полной взрослой дуги, 8 см — для пациентов с небольшой челюстью, высоту 6 см — для одной дуги и локализованных задач.

Минимальный FOV 6 × 6 см подходит для полудуги или фронтального отдела. Он не заменяет совсем малое поле 4 × 4 см, которое относится к расширенным конфигурациям семейства и не должно автоматически переноситься в характеристики Prime.

Детализация и режимы 3D

Изотропный воксель выбирается в диапазоне 75–300 мкм. Минимальный размер применяется при анализе корневой анатомии, периапикальной области и локальных костных структур. Для имплантологического обзора и контрольных исследований можно использовать более крупный воксель.

ECO Scan выполняется за 3,6–6,4 секунды, Regular — за 14,4 секунды, Best Quality — за 26,4 секунды. В ECO фактическое излучение составляет 0,9–1,6 секунды; в Regular — 3,6 секунды; в Best Quality — 8 секунд.

SafeBeam и низкодозовая работа

SafeBeam автоматически изменяет интенсивность излучения во время вращения с учётом анатомии пациента. Импульсный генератор не излучает непрерывно на протяжении всего оборота, поэтому фактическое время экспозиции заметно меньше времени сканирования.

Детские программы используют уменьшенные поля и сокращённые траектории. Выбор ECO Scan, малого FOV и подходящего вокселя позволяет строить протокол вокруг клинической задачи, а не применять один режим ко всем исследованиям.

Scout View и фиксация

Два обзорных снимка Scout View показывают выбранную область во фронтальной и сагиттальной проекциях. После проверки сервопривод перемещает систему в рассчитанное положение, пока пациент остаётся зафиксированным.

Четыре лазерные направляющие, семиточечный краниостат и электрическая колонна с двумя скоростями помогают воспроизводимо позиционировать взрослых, детей, пациентов сидя и пациентов в инвалидном кресле.

Панорамная диагностика

Доступны стандартные, детские, сегментированные и ортогональные панорамы, Bitewing, снимки зубных рядов, ВНЧС и верхнечелюстных пазух. Продвинутая кинематика поддерживает постоянное увеличение 1,25 и уменьшает наложение соседних зубов.

MultiPAN сохраняет пять фокусных слоёв за одну экспозицию. ApT автоматически адаптирует обработку к анатомическим участкам изображения. Быстрая детская панорама занимает 5,6 секунды, стандартная взрослая — до 12,3 секунды.

Цефалометрические исследования

Цефалостат выполняет латеральную, переднезаднюю, заднепереднюю, субментовертикальную и карпальную проекции. Поле регулируется для взрослых и детей; специальные фиксаторы позволяют включить свод черепа и снизить облучение тканей ниже подбородка.

Сканирование занимает от 3,3 секунды для детского низкого поля до 9 секунд для полного взрослого исследования. Система может использовать переставной PAN/CEPH-датчик или два отдельных сенсора для более быстрого потока.

aMAR и Sharp 2D PAN and CEPH

aMAR уменьшает полосовые артефакты от имплантатов, амальгамы и других металлических объектов, сохраняя исходный 3D-набор. Это повышает читаемость прилегающих структур при имплантологическом и послеоперационном контроле.

Sharp 2D PAN and CEPH формирует двумерные проекции из низкодозового КЛКТ-объёма. Такая реконструкция облегчает привычную оценку ортодонтических случаев, когда отдельная 2D-экспозиция не требуется.

NNT и цифровой обмен

NNT предоставляет MPR, 3D-рендеринг, трассировку нижнечелюстного канала, измерения, имплантологическое планирование, анализ ВНЧС и подготовку отчётов. Viewer можно записать вместе с исследованием для передачи коллегам.

Поддерживаются DICOM 3.0, TWAIN, VDDS, NNTBridge и основные IHE-сервисы. Модули экспорта STL, совмещения данных оптического сканирования, планирования хирургических шаблонов и дополнительные рабочие места приобретаются отдельно.

Монтаж и развитие системы

Масса версии с цефалостатом составляет 175 кг, минимальная зона — 1390 × 1800 мм. Возможны настенное крепление, напольная опора и самонесущее основание. Электропитание автоматически адаптируется к 115–240 В и 50/60 Гц.

Платформа допускает последующий переход к Advanced или Professional посредством утверждённого производителем обновления. До заказа следует определить максимальный лицензированный FOV, тип датчиков, консоль, основание, рабочую станцию и программные модули.

Рабочий процесс от позиционирования до заключения

Перед КЛКТ оператор выбирает FOV и режим качества, фиксирует голову пациента и проверяет границы исследования по двум Scout View. Если область смещена, сервопривод корректирует её положение без повторной установки пациента. Такая последовательность помогает включить в объём верхушки корней, нижнечелюстной канал, дно пазухи или оба зубных ряда в соответствии с показанием.

В NNT врач просматривает аксиальные, корональные и сагиттальные срезы, строит панорамную реконструкцию, выполняет измерения и размечает анатомические ориентиры. Для имплантологического планирования доступны виртуальное позиционирование имплантатов и оценка расстояний до критических структур. Результат можно передать через DICOM или совместимые форматы, при этом число рабочих мест и экспортные модули фиксируются отдельно.

Для каких клиник подходит NewTom GiANO HR Prime

• многопрофильным стоматологиям, которым достаточно максимального FOV 10 × 8 см;
• клиникам с имплантологией, хирургией, эндодонтией и общей ортодонтией;
• ортодонтическим кабинетам, которым требуются PAN, КЛКТ и CEPH в одной системе;
• семейным стоматологиям с отдельными детскими протоколами;
• клиникам, использующим локальные FOV для ограничения области исследования;
• кабинетам с доступом пациентов в инвалидном кресле;
• организациям, интегрирующим диагностику с DICOM/RIS/PACS;
• клиникам, которые хотят сохранить возможность перехода к большему FOV в будущем;
