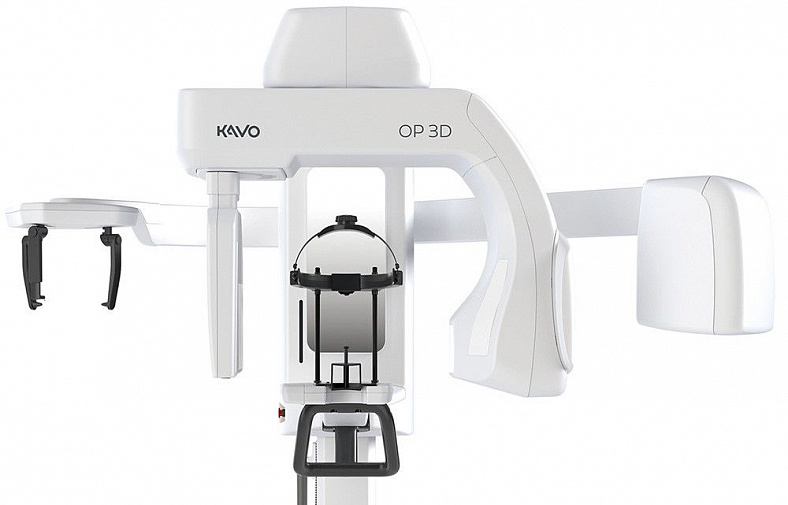

OP 3D Pro Pan Ceph ортопантомограф

Компания KaVo обновила линейку рентгеновского оборудования для челюстно-лицевых исследований, представив OP 3D Pro Pan Ceph. Это ортопантомограф, в котором реализованы технологии 2Д/3Д последнего поколения. Модули можно обновлять и расширять, чтобы обеспечить максимальную функциональность, удобство работы со стоматологическим оборудованием и качество изображений.

Преимущества модели

Панорамный аппарат представляет собой комбинированное устройство «все в одном», которое обновляется с Ceph. Результат пятидесятилетних исследований компании-производителя — максимальная функциональность, которую можно считать эталоном для челюстно-лицевого диагностирования. При этом уровень излучения снижен, что позволяет безопасно использовать томограф для детей или пациентов в постоперационном периоде.

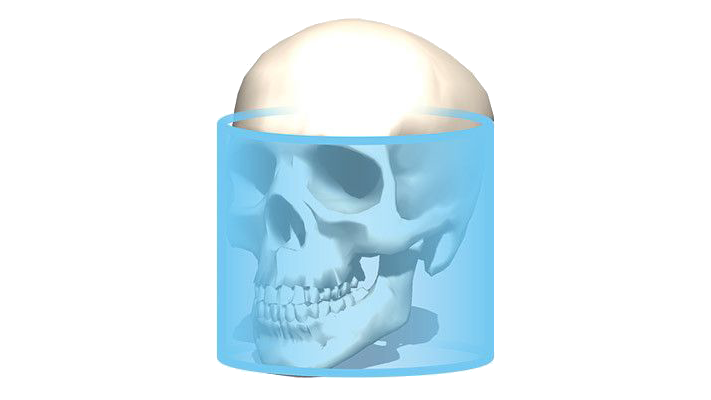

Использование ультрасовременной разработки LDT позволило минимизировать дозу облучения, сохранив диагностическое качество 3D-съемки. Многофункциональный аппарат сканирует пять областей — вплоть до FOV 13х15 см.

Другие плюсы ортопантомографа:

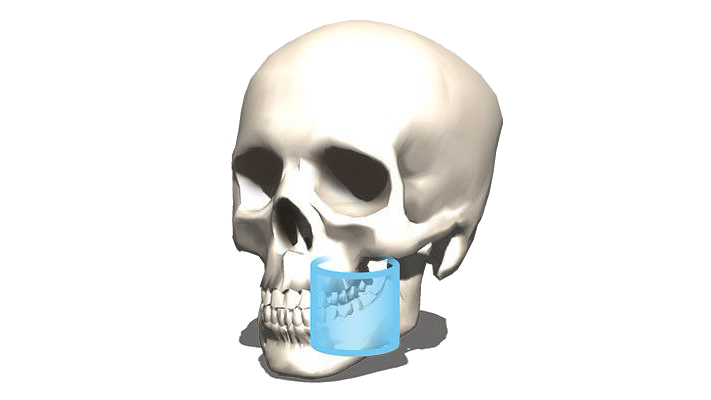

·       максимальная гибкость в работе — четыре уровня разрешения и поддержка режима ENDO для размера 5х Ø 5 см;

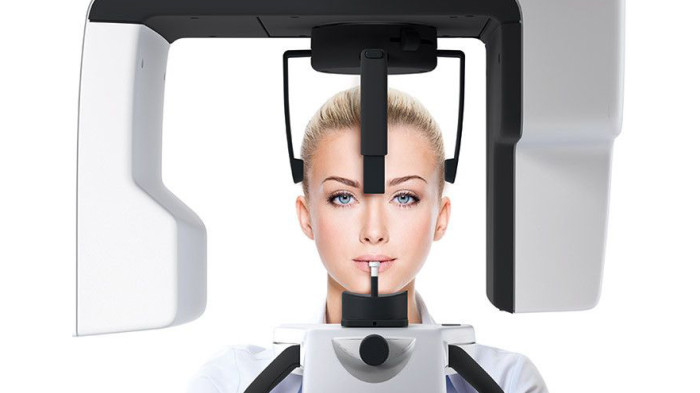

·       компенсация неточного позиционирования пациентов или усложненных анатомических особенностей;

·       получение пяти панорамных снимков (многослойной панорамы) за единственное сканирование;

·       оптимальные панорамные слои — они формируются автоматически благодаря фирменной разработке ORTHOfocus;

·       выбор разрешения для всех сканируемых областей;

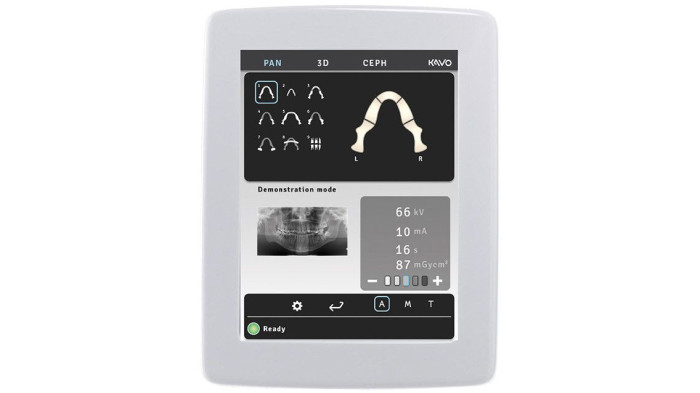

·       эргономичный дизайн и интуитивно понятное управление с помощью обновленного сенсорного экрана;

·       модульность платформы — ее можно обновить и расширить, установив блок для цефалометрического анализа с 3D-матрицей (до 150х130 мм).

Общие сведения и характеристики

Ортопантомограф поставляется с парой комплектов форматов для сканируемой области. В базовой комплектации аппарат имеет теплоемкость 35 кДж, анодное напряжение 90 кВ и весит 200 кг. При расширении платформы за счет цефалометрического блока масса увеличивается до 250 кг. В оборудование можно использовать кресло-каталку.

Настройки позволяют подобрать вариант сканирования с лучшим разрешением и повысить надежность стоматологической диагностики. Фокусное пятно по IEC 336 составляет 0,5 мм, минимальная фильтрация — 3,2 мм. CMOS-матрица в детекторе обеспечивает четкость снимков. Размерность пикселей (датчик и изображение) составляет 100 мкм. В режиме панорамирования продолжительность экспозиции не превышает 16,1 секунды, а поле изображения по высоте доходит до 148 мм.

Поле зрения оборудования составляет от 5х Ø 5 см до 8х Ø 15 см. В зависимости от него и применяемого режима томограф можно использовать для съемки широкой дугой. Оно позволяет получить много проекций: обычных и педиатрических, ортозональных и ортогональных, латеральных, задне-передних, для верхнечелюстных синусов и т.д. Основные направления использования базовой комплектации томографа:

·       диагностика — в том числе височно-нижнечелюстного сустава;

·       планирование имплантатов — одного или нескольких, сразу в обеих челюстях;

·       операции на костной ткани, удаление зубов мудрости;

·       максимально точная визуализация каналов и периодонта — ENDO;

·       съемка отдельных челюстей, получение фото воспалений в пазухах, 3D-панорамирование;

·       съемка зубных дуг и частей синусов;

·       синусные педиатрические исследования;

·       создание шаблонов для хирургии и т.д.

Опция цефалометрического анализа

Аппарат представляет собой многофункциональную и расширяемую платформу. Его можно модернизировать, получив возможность проводить цефалометрический анализ. Блок для него подключается справа или слева. Цефалостат можно обновить на месте, самостоятельно изменить его расположение — например, с левостороннего на правостороннее. Система с расширенным функционалом проста в использовании,

В цефалометрическом режиме характеристики CMOS-детектора остаются прежними, а время сканирования увеличивается до 20 секунд. Поле изображения в высоту составляет 17-260 мм. Также сохраняется уменьшенный уровень облучения при высокой клинической ценности результатов исследования. Цефалометрический блок позволяет получать разные проекции:

·       латеральные черепные — стандартизированные и педиатрические;

·       задне-переднюю;

·       Тауне (обратную) и Ватерса.

При подключении опциональных программ визуализации можно получать снимки кистей. Необходимое ПО предусмотрено заранее и устанавливается при настройке рабочей станции.
