Hyperion X9 (8x11) дентальный 3D томограф с цефалостатом и ПК

MyRay Hyperion X9 3D 11 × 8 с цефалостатом и компьютером — экстраоральная система для панорамных исследований, КЛКТ и ортодонтической диагностики в выбранном аппаратном исполнении. Аппарат работает в режимах 2D; 3D; CEPH и занимает следующую позицию в модельном ряду: модульная система Hyperion X9 с установленным сканирующим цефалостатом, с базовым FOV 11 × 8 см и возможностью расширения до 11 × 13 см.

Описание ориентировано на практический выбор оборудования: какие исследования выполняются штатно, какие технологии влияют на результат, как организованы позиционирование и цифровой поток, а также какие компоненты необходимо закрепить в спецификации поставки.

Производитель и назначение системы

MyRay — итальянский бренд группы Cefla Medical, специализирующийся на цифровой стоматологической визуализации. Hyperion X9 — предыдущее поколение модульной платформы 2D/3D/CEPH; его характеристики нельзя заменять данными актуального X9 Pro.

модульная система Hyperion X9 с установленным сканирующим цефалостатом, с базовым FOV 11 × 8 см и возможностью расширения до 11 × 13 см.

Диагностическая платформа

КЛКТ-платформа поддерживает FOV 5 × 5, 8 × 5, 11 × 5, 8 × 8 и 11 × 8 см; расширение 11 × 13 см относится к дополнительному оснащению. Минимальный воксель 75 мкм рассчитан на локальные задачи. PAN-режим включает MultiPAN, детские программы, ВНЧС, пазухи и Bitewing.

Исследование выбирают по клиническому вопросу: обзорная проекция подходит для первичной оценки, КЛКТ — для пространственного анализа, а телерентгенография — для ортодонтических измерений. Минимально достаточный протокол уменьшает ненужный объём данных и упрощает последующую интерпретацию.

MRT и автоматическая экспозиция

Morphology Recognition Technology определяет телосложение пациента и автоматически настраивает параметры излучения. Оператору не требуется вручную выбирать комбинацию кВ и мА для каждого стандартного исследования.

Автоматика снижает риск недо- и переэкспонированных изображений, но клинический протокол и нужный объём по-прежнему выбирает врач. Для нестандартных случаев параметры можно контролировать вручную.

Scout View с автоматическим перемещением

Перед 3D-сканированием система получает низкодозовые обзорные изображения. На них оператор проверяет расположение области интереса и при необходимости смещает рамку FOV.

Сервоприводная кинематика автоматически переводит аппарат в скорректированное положение. Это уменьшает вероятность повторного КЛКТ из-за неверно выбранного центра.

Peak Resolution 75 мкм

Высокодетализированный режим предназначен для локальных объёмов и задач, где требуется анализ небольших структур. Воксель 75 мкм не следует использовать автоматически для каждого исследования.

При росте детализации увеличиваются объём файла и требования к неподвижности. Для имплантологического обзора рациональнее стандартное разрешение с достаточной видимостью анатомических ориентиров.

MultiPAN и 2D-диагностика

MultiPAN формирует серию панорамных слоёв с разным фокусом. Врач выбирает слой, лучше соответствующий форме зубной дуги и интересующей области.

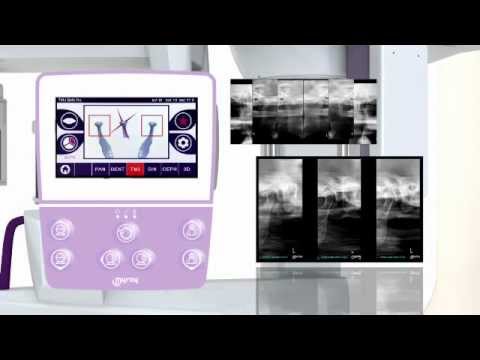

Набор 2D-программ включает взрослые и детские панорамы, сегменты зубных рядов, Bitewing, ВНЧС и пазухи. Это позволяет не использовать КЛКТ там, где достаточно проекционного исследования.

Модульная конструкция

Hyperion X9 проектировался как расширяемая платформа: к системе можно добавлять 3D-поля, программные модули и телерентгенографическое плечо в совместимом исполнении.

Модернизация зависит от аппаратной ревизии и заводской подготовки. Для оборудования предыдущих поколений доступность комплектов подтверждают по серийному номеру до заключения договора.

Цефалометрический рабочий процесс

Сканирующий цефалостат выполняет латеральные и прямые ортодонтические проекции за 3,4 секунды. Компактная конструкция плеча оставляет пространство для пациента и оператора.

Полученные изображения передаются в iRYS и совместимые программы цефалометрического анализа.

Выбор исследования в клиническом потоке

Для локального вопроса используется минимальный FOV 5 × 5 см, для комплексной оценки — объём до 11 × 13 см. Широкое поле не назначают только ради удобства: оно должно содержать именно те анатомические ориентиры, которые нужны врачу для диагноза и плана лечения. Если пространственная информация не требуется и аппарат поддерживает PAN, обзорную задачу рационально решать 2D-программой.

Для MyRay Hyperion X9 с цефалостатом подтверждены следующие средства адаптации исследования: детские программы, низкодозовый режим, автоматический подбор экспозиции. Они решают разные задачи: детский или низкодозовый протокол управляет экспозицией, автоматический подбор помогает настроить генератор, а коррекция артефактов применяется уже к полученным данным. Эти функции нельзя объединять в одно рекламное обещание.

Комплектация и ввод в эксплуатацию

Поставка должна быть самодостаточной для заявленных режимов. В неё включают необходимые датчики, фиксаторы, калибровочные принадлежности, рабочую станцию или требования к ней, действующие лицензии, кабели, монтажные элементы и русскоязычную эксплуатационную документацию. Отдельно закрепляют монтаж, обучение, тестовые исследования и срок сервисной реакции.

До клинического запуска проверяют все программы, точность лазерного позиционирования, движение колонны и C-дуги, передачу данных, резервное копирование и открытие исследований на врачебных местах. Такая проверка защищает клинику от ситуации, когда аппарат формально установлен, но часть оплаченных режимов или сетевых функций недоступна.

Эксплуатация, обучение и контроль качества

Обучение должно охватывать не только выбор кнопки исследования. Оператору необходимо уметь соотносить клиническую задачу с программой, подбирать фиксаторы, распознавать типовые ошибки позиционирования, контролировать движение пациента и корректно завершать передачу данных. Для врача отдельно разбирают возможности и ограничения реконструкций, измерений и программной обработки, чтобы фильтр или красивый 3D-рендер не воспринимались как замена исходным срезам.

Регулярный контроль качества включает очистку и осмотр опор, проверку лазеров и аварийной кнопки, калибровку детектора по регламенту, тестовые изображения фантома и наблюдение за стабильностью сети. В журнале фиксируют ошибки, профилактическое обслуживание и вмешательства сервиса. Такой порядок помогает обнаружить постепенное снижение качества до того, как оно повлияет на клинические исследования и потребует повторных экспозиций.

Позиционирование и комфорт пациента

Четыре лазерные направляющие, моторизованная колонна и сервоприводные опоры помогают совместить анатомические плоскости с траекторией сканирования. Открытая конструкция допускает обследование стоя и в инвалидном кресле.

Перед экспозицией оператор контролирует положение головы и отсутствие металлических предметов в зоне исследования. Надёжная фиксация особенно важна для высокодетализированных и длительных протоколов: она снижает риск смаза и повторной съёмки.

Программное обеспечение и интеграция

MyRay iRYS поддерживает получение, просмотр и архивирование 2D/3D-исследований, DICOM 3.0, TWAIN и VDDS. Имплантологические библиотеки, подавление металлических артефактов, экспорт STL и дополнительные рабочие места могут лицензироваться отдельно.

До ввода аппарата в эксплуатацию согласуют сетевую схему, места хранения исследований, формат передачи данных и число рабочих мест. Наличие функции в программной платформе не означает, что соответствующая лицензия автоматически входит в каждую поставку.

Монтаж и оснащение

Напольная система требует зоны около 1310 × 1520 мм без CEPH и до 1830 × 1520 мм с установленным цефалостатом. Электропитание — 115–240 В; рабочую станцию, опорную плиту и монтажный комплект закрепляют в поставке.

Проект кабинета должен учитывать рабочую зону движущихся частей, электропитание, сеть, защиту оператора и доступ сервисного инженера. Состав поставки фиксируют до заказа, чтобы аппаратная конфигурация, программные лицензии и подготовленное помещение соответствовали друг другу.

Почему выбрать MyRay Hyperion X9 с цефалостатом

Гибкий диапазон объёмов: Минимальный FOV 5 × 5 см сочетается с расширенным 11 × 13 см. Точное центрирование: Scout View и сервоприводы корректируют FOV до экспозиции. Автоматизированная экспозиция: MRT адаптирует параметры к морфологии пациента. Полноценный 2D-контур: MultiPAN и специальные программы уменьшают потребность в КЛКТ для обзорных задач. Готовая ортодонтическая конфигурация: CEPH уже установлен.

Для каких клиник подходит MyRay Hyperion X9 с цефалостатом

• Многопрофильные стоматологии с PAN- и КЛКТ-потоком.
• Имплантологические и хирургические кабинеты.
• Эндодонтические клиники, использующие локальный FOV 5 × 5 см.
• Ортодонтические центры с регулярной ТРГ-диагностикой.
• Клиники с DICOM-архивом и несколькими рабочими местами.
• Организации, готовые обслуживать оборудование предыдущего поколения через авторизованный сервис.
