Vatech Green X18, FOV до 18 × 15 см

Vatech Green X18, FOV до 18 × 15 см — экстраоральная система для панорамной и конусно-лучевой диагностики. Максимальная область исследования составляет 18 × 15 см.

Ключевые особенности модели — Smart Focus, Multi FOV до 18 × 15 см и Эндодонтический режим 49,5 мкм. Вместе они определяют диагностический охват, качество исходных данных и организацию работы врача с исследованиями.

Производитель и место модели в линейке

Vatech — южнокорейский производитель цифровых рентгеновских систем. Green X объединяет PAN, КЛКТ, опциональную CEPH и сканирование моделей. В актуальных исполнениях X12, X16 и X18 производитель делает акцент на Smart Focus, выборе нескольких FOV, эндодонтической детализации и INSIGHT 2.0.

Модификации X12, X16 и X18 различаются максимальным FOV, но используют общую платформу, программное обеспечение и технологии реконструкции.

Green X18 следует рассматривать как конкретное исполнение семейства: его диагностический охват, наличие CEPH и доступные программные функции нельзя автоматически переносить с соседней модели того же бренда.

Диагностические возможности и FOV

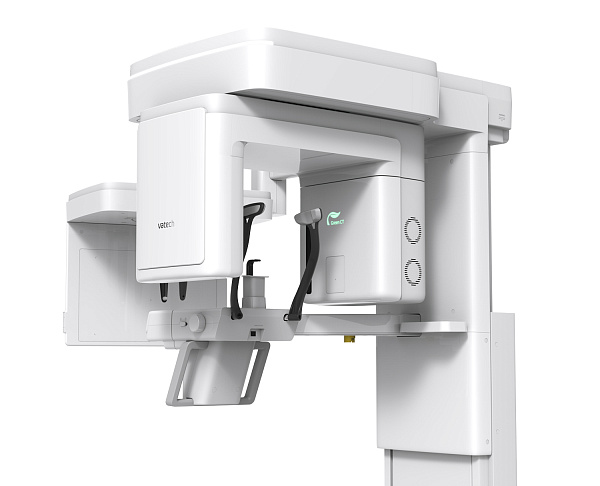

Green X18 выполняет панорамные и конусно-лучевые исследования. Аппарат поставляется с возможностью установки цефалостата; максимальный доступный FOV — 18 × 15 см.

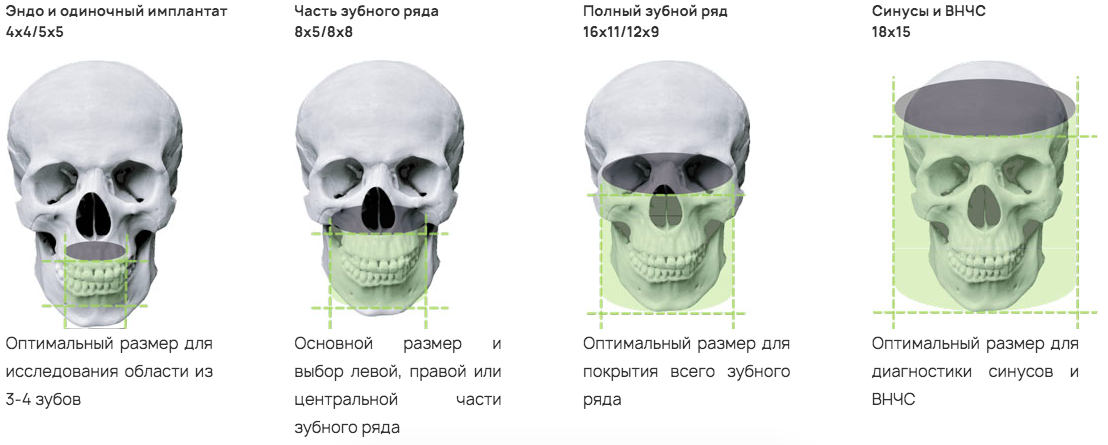

Доступные области исследования: 4 × 4; 5 × 5; 8 × 5; 8 × 8; 12 × 9; 16 × 11; 18 × 15 см. Уменьшенный объём применяют для локальной диагностики, когда важно ограничить экспозицию зоной интереса, а максимальный — для обзора обеих челюстей и прилегающих анатомических структур в пределах охвата модели.

Выбор FOV согласуют с клиническим вопросом, требуемой детализацией и допустимым временем исследования. Самый большой объём не является универсальным режимом для каждого пациента.

Клинические задачи и выбор протокола

Диапазон FOV 4 × 4; 5 × 5; 8 × 5; 8 × 8; 12 × 9; 16 × 11; 18 × 15 см позволяет использовать Green X18 в имплантологии, хирургической стоматологии, эндодонтии, ортодонтии и общей диагностике в той мере, в какой требуемая анатомическая область помещается в выбранный объём.

Для локальных исследований приоритетом становятся небольшой FOV и высокая пространственная детализация. Для комплексного планирования важнее анатомический охват, стабильное позиционирование и возможность просматривать данные в мультипланарных реконструкциях.

Протокол выбирает врач: аппарат предоставляет набор технических режимов, но не заменяет клиническое обоснование исследования.

Smart Focus

За одну экспозицию аппарат формирует объём 12 × 9 см, автоматическую панораму и три локальных объёма 4 × 4 см повышенной чёткости в выбранных областях. Врач получает обзор обеих челюстей и одновременно несколько детализированных зон интереса без назначения отдельных экспозиций для каждого локального участка. Функция полезна при комплексном плане лечения, когда после общего обзора требуется внимательно оценить несколько участков; конкретные области повышенной чёткости задаются при подготовке исследования.

Multi FOV до 18 × 15 см

Семь полей обзора от 4 × 4 до 18 × 15 см охватывают локальную эндодонтию, зубные ряды, синусы, оба ВНЧС и расширенные челюстно-лицевые исследования. Практически это позволяет выбирать область исследования по клинической задаче: не сканировать весь доступный объём, если врачу требуется локальная зона, и переходить к расширенному обзору для комплексного планирования. Точный набор размеров и способ получения максимального объёма — за одну экспозицию или сшиванием — должны совпадать с выбранным исполнением аппарата.

Эндодонтический режим 49,5 мкм

FOV 4 × 4 см с минимальным вокселем 49,5 мкм предназначен для детального анализа корневых каналов и периапикальных структур. Такой режим применяют, когда врачу требуется оценить сложную анатомию каналов, периапикальные изменения, резорбцию или положение небольших структур в ограниченной зоне. Высокая детализация достигается в малом объёме: режим не предназначен для обзорного исследования всей челюстно-лицевой области.

Быстрое 3D-сканирование

В зависимости от протокола цикл КЛКТ занимает 2,9 или 9 секунд, уменьшая время фиксации пациента и вероятность артефактов движения. Короткий цикл особенно полезен детям и пациентам, которым сложно сохранять неподвижность, а также при высокой загрузке диагностического кабинета. Для задач, где требуется максимальная детализация, врач выбирает соответствующий высокоразрешающий протокол, даже если он занимает больше времени.

INSIGHT 2.0 и Free FOV

Многослойная панорамная реконструкция показывает анатомию на разной глубине, а свободное позиционирование FOV помогает ограничить исследование выбранной областью. Практически это позволяет выбирать область исследования по клинической задаче: не сканировать весь доступный объём, если врачу требуется локальная зона, и переходить к расширенному обзору для комплексного планирования. Точный набор размеров и способ получения максимального объёма — за одну экспозицию или сшиванием — должны совпадать с выбранным исполнением аппарата.

3D-сканирование моделей

Стабилизированная подставка позволяет оцифровывать частичные и полные гипсовые модели для архива и совместимых цифровых процессов. Такой протокол удобен для архива, сопоставления данных и передачи материалов в совместимые программы планирования; он не заменяет интраоральный сканер для всех ортопедических задач. Подставка, формат экспорта и программная лицензия проверяются отдельно в составе поставки.

Модуль Rapid Ceph

Цефалостат доступен как отдельное оснащение; после установки выполняются быстрые телерентгенографические исследования за 1,9 или 4,9 секунды. Короткое время получения проекции уменьшает влияние непроизвольного движения и ускоряет работу ортодонтического кабинета. Если модуль не установлен, его датчик, плечо, программы и лицензии указываются отдельными позициями спецификации.

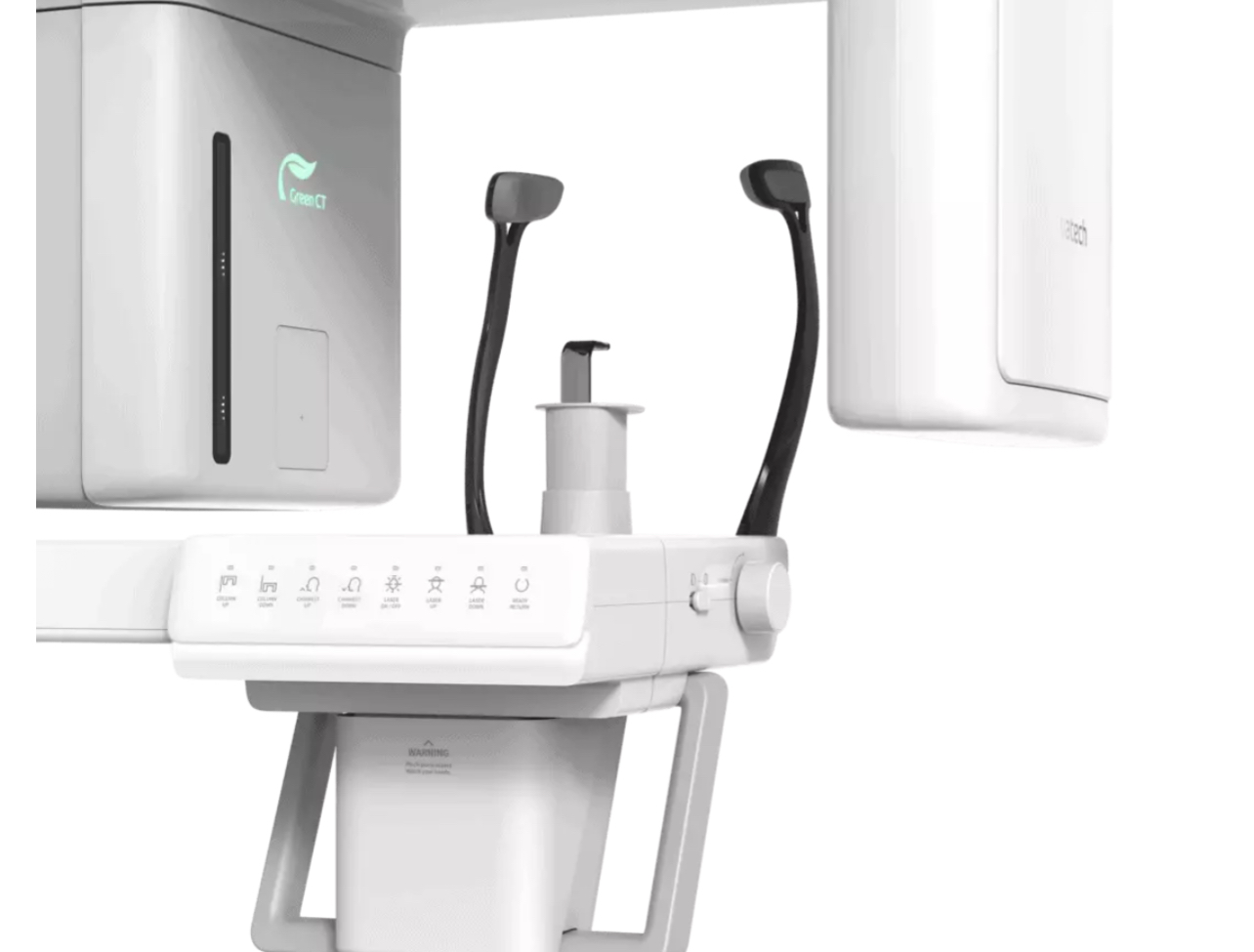

Позиционирование и комфорт пациента

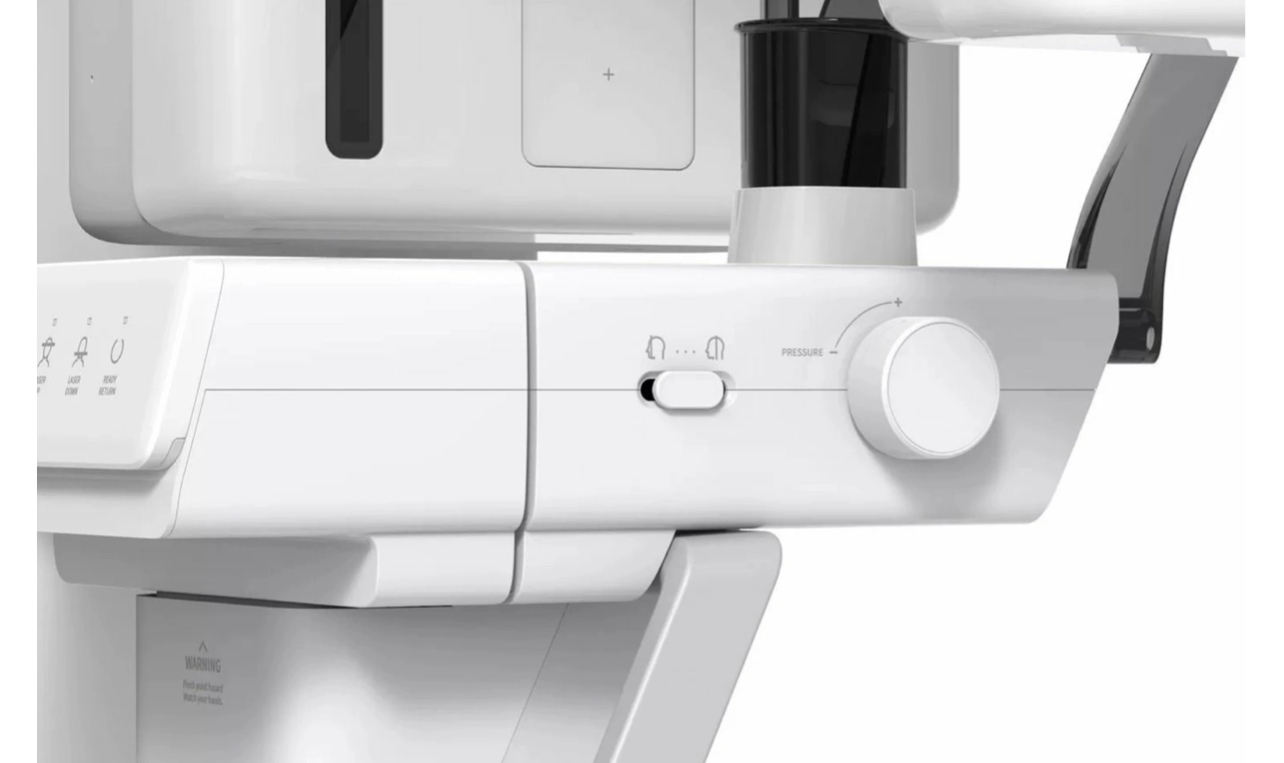

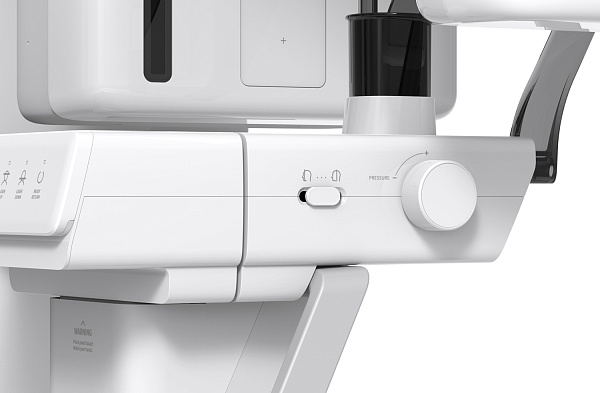

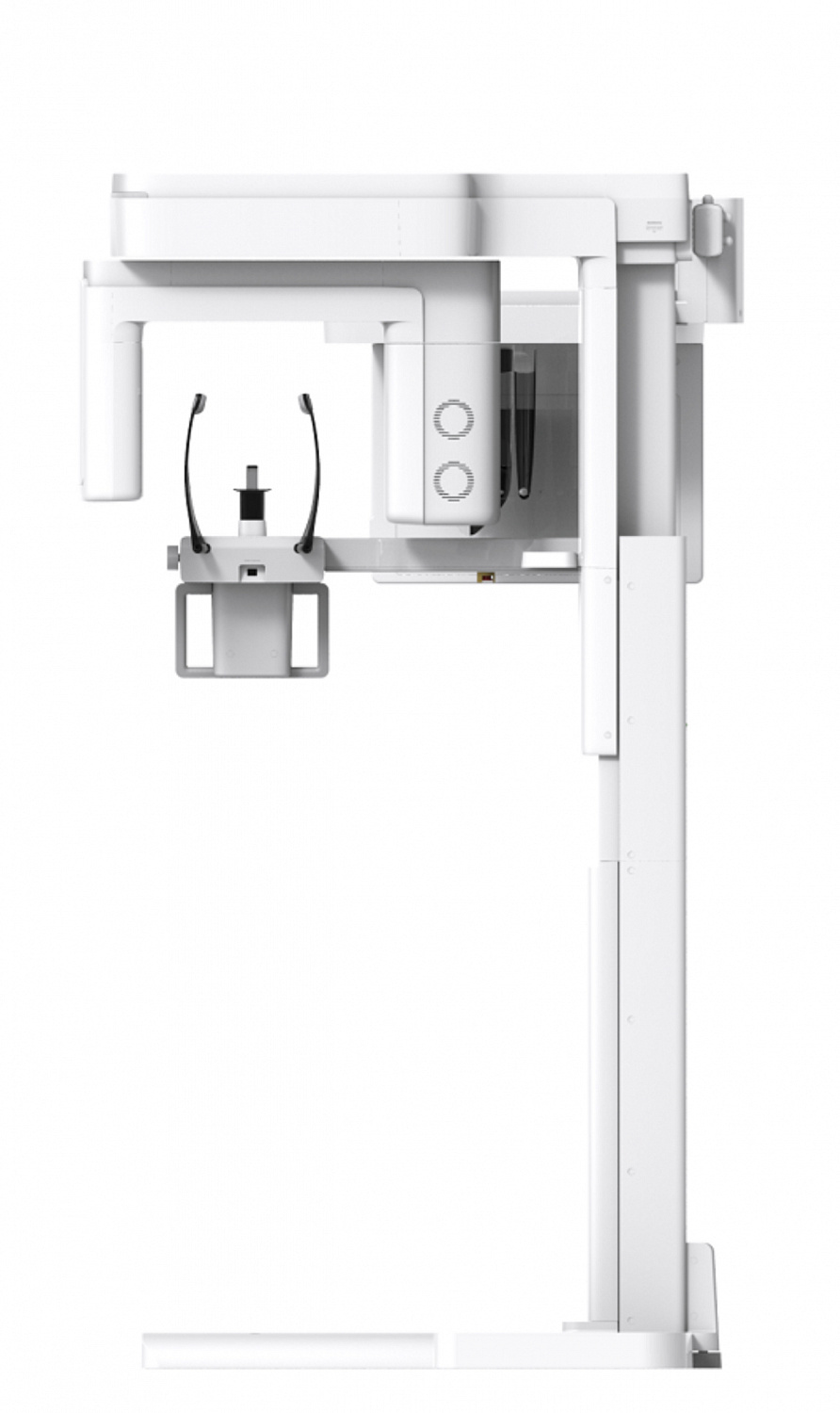

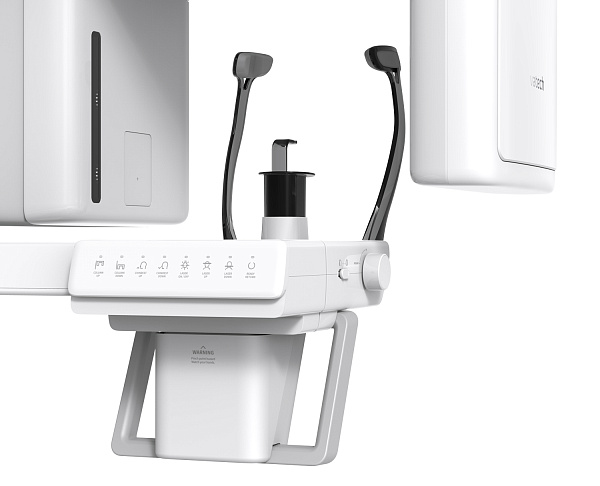

Открытая стойка, лазерные направляющие, упоры головы и моторизованная регулировка высоты позволяют работать стоя и в инвалидном кресле. Быстрые протоколы особенно полезны для детей и пациентов, которым сложно сохранять неподвижность.

Стабильное положение пациента важно не только для удобства, но и для качества исходных проекций. Лазерные направляющие, опоры и моторизованная регулировка высоты рассматриваются как часть единого рабочего процесса, который начинается с выбора программы и заканчивается проверкой положения зоны интереса.

Панорамная и цефалометрическая диагностика

Семейство Green X выпускается с цефалостатом и без него. Наличие модуля Rapid Ceph и точный тип CEPH-датчика определяются выбранной конфигурацией.

Панорамные и телерентгенографические программы оцениваются отдельно от КЛКТ: у них собственные датчики, время сканирования, набор проекций и программные лицензии. Наличие названия CEPH в семействе не означает, что цефалостат установлен в каждой поставке.

Программное обеспечение и интеграция

Ez3D-i и Clever One обеспечивают MPR, измерения, имплантационное планирование и экспорт исследований. STL, DICOM, число рабочих мест и AI-инструменты зависят от лицензий.

До внедрения проверяют совместимость форматов, DICOM-сценарии, сетевое хранение, количество рабочих мест и требования к рабочей станции. Это позволяет заранее отделить стандартный просмотр исследований от приобретаемых модулей имплантационного планирования, сегментации, экспорта STL или цефалометрического анализа.

Комплектация и подготовка кабинета

До заказа фиксируются точный FOV, установленный или опциональный CEPH, рабочая станция, количество лицензий, программные модули, монтажное основание и сетевые интерфейсы. Проект кабинета учитывает габариты, массу, сервисные зоны, электропитание и радиационную защиту.

В договор поставки целесообразно включить перечень датчиков, позиционеров, прикусных блоков, калибровочных принадлежностей, аксессуаров для сканирования моделей, обучение и условия сервисного обслуживания. Так функции платформы не смешиваются с фактически приобретаемым оснащением.

Почему выбрать Green X18

• максимальный FOV 18 × 15 см в точной конфигурации;
• фирменная технология Smart Focus;
• фирменная технология Multi FOV до 18 × 15 см;
• панорамная и 3D-диагностика на одной платформе;
• программная интеграция и возможность зафиксировать оснащение под задачи клиники.

Для каких клиник подходит Green X18

Green X18 выбирают не только по размеру FOV, но и по фирменным технологиям, программной среде и точной комплектации.

• клиникам, которым требуется максимальный FOV 18 × 15 см;
• отделениям имплантологии, хирургии и общей стоматологии;
• врачам, которым нужны локальные и обзорные 3D-протоколы;
• клиникам, использующим панорамную диагностику и цифровое планирование;
• кабинетам, где важны функции Smart Focus и Multi FOV до 18 × 15 см;
• организациям, которым требуется DICOM-интеграция и несколько рабочих мест;

Окончательный состав поставки закрепляется спецификацией до проектирования кабинета и оформления заказа.
