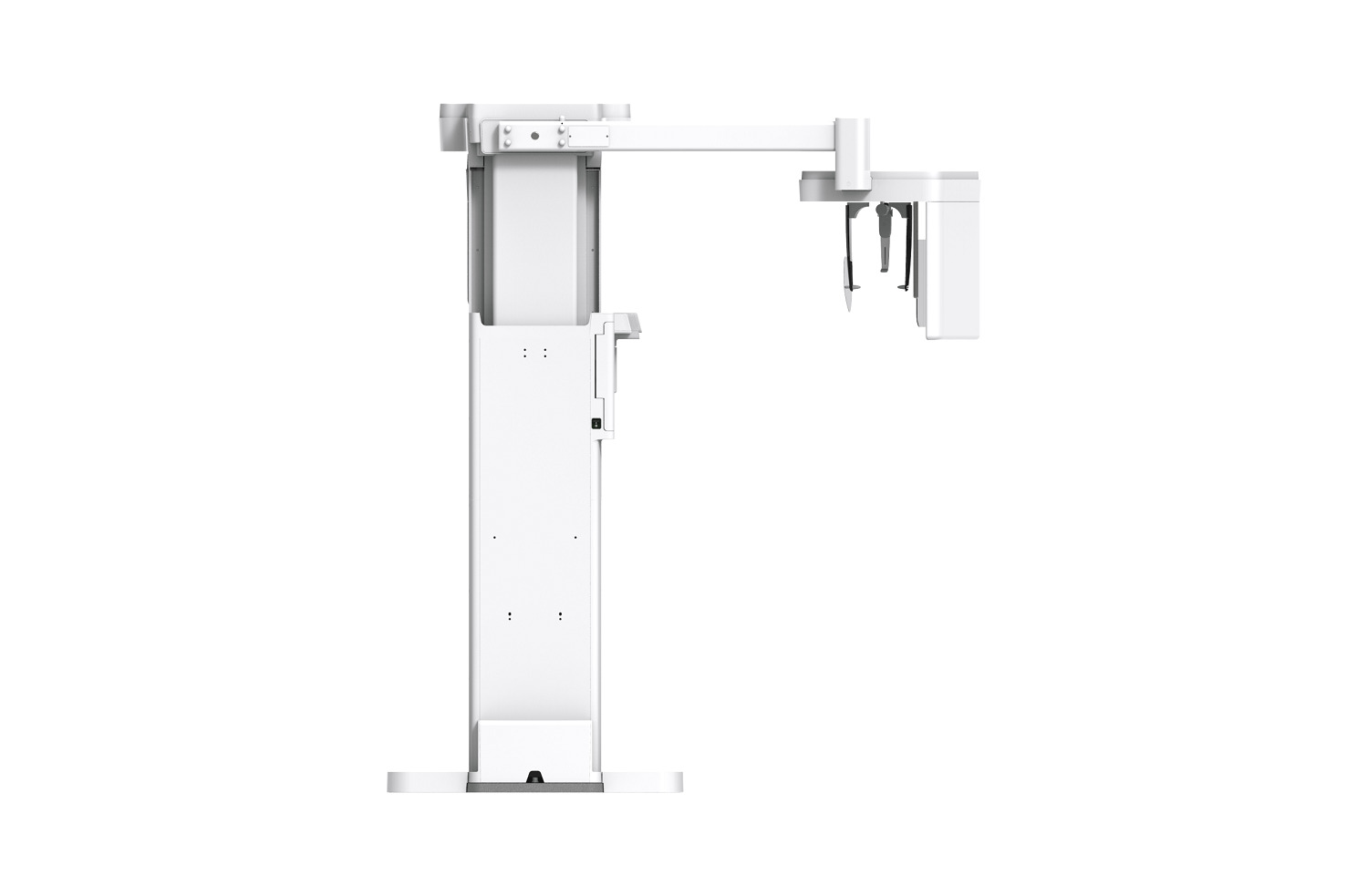

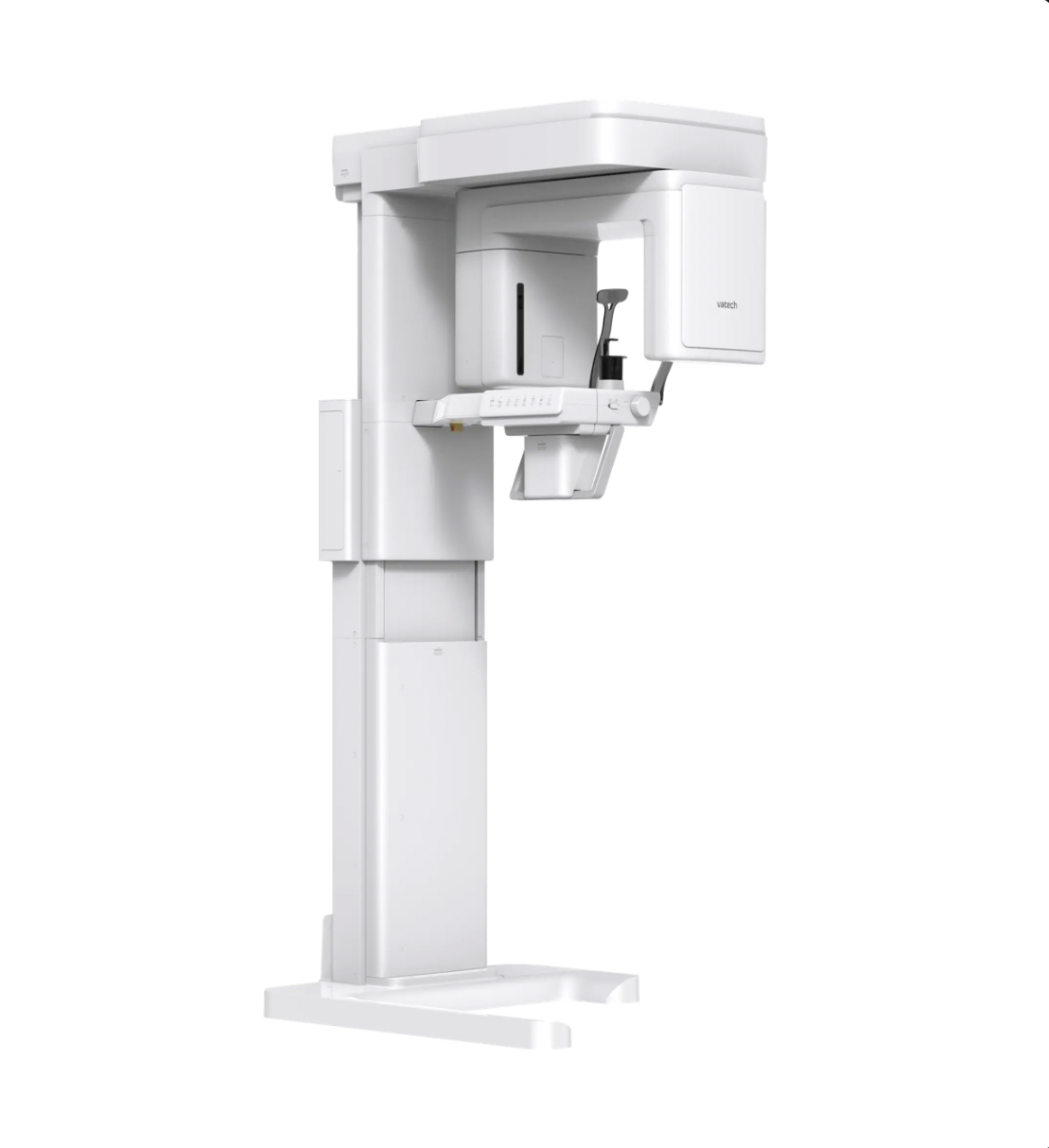

Vatech Green X12, FOV (12×9 см) с цефалостатом

Vatech Green X12, FOV 12 × 9 см, опционально 12 × 14 см, с цефалостатом — экстраоральная система для панорамной и конусно-лучевой диагностики. Максимальная область исследования составляет 12 × 14 см.

Ключевые особенности модели — Smart Focus, Multi FOV и опциональный объём 12 × 14 см и Эндодонтический режим 49,5 мкм. Вместе они определяют диагностический охват, качество исходных данных и организацию работы врача с исследованиями.

Производитель и место модели в линейке

Vatech — южнокорейский производитель цифровых рентгеновских систем. Green X объединяет PAN, КЛКТ, опциональную CEPH и сканирование моделей. В актуальных исполнениях X12, X16 и X18 производитель делает акцент на Smart Focus, выборе нескольких FOV, эндодонтической детализации и INSIGHT 2.0.

Модификации X12, X16 и X18 различаются максимальным FOV, но используют общую платформу, программное обеспечение и технологии реконструкции.

Green X12 Ceph следует рассматривать как конкретное исполнение семейства: его диагностический охват, наличие CEPH и доступные программные функции нельзя автоматически переносить с соседней модели того же бренда.

Диагностические возможности и FOV

Green X12 Ceph выполняет панорамные и конусно-лучевые исследования. Аппарат поставляется с установленным цефалостатом; максимальный доступный FOV — 12 × 14 см.

Доступные области исследования: 4 × 4; 8 × 5; 8 × 8; 12 × 9; опция 12 × 14 см. Уменьшенный объём применяют для локальной диагностики, когда важно ограничить экспозицию зоной интереса, а максимальный — для обзора обеих челюстей и прилегающих анатомических структур в пределах охвата модели.

Нативный максимальный FOV составляет 12 × 9 см; объём 12 × 14 см формируется отдельным протоколом сшивания. При заказе эти два параметра фиксируются раздельно, поскольку они отличаются по способу получения данных.

Клинические задачи и выбор протокола

Диапазон FOV 4 × 4; 8 × 5; 8 × 8; 12 × 9; опция 12 × 14 см позволяет использовать Green X12 Ceph в имплантологии, хирургической стоматологии, эндодонтии, ортодонтии и общей диагностике в той мере, в какой требуемая анатомическая область помещается в выбранный объём.

Для локальных исследований приоритетом становятся небольшой FOV и высокая пространственная детализация. Для комплексного планирования важнее анатомический охват, стабильное позиционирование и возможность просматривать данные в мультипланарных реконструкциях.

Протокол выбирает врач: аппарат предоставляет набор технических режимов, но не заменяет клиническое обоснование исследования.

Smart Focus

За одно сканирование система формирует объём 12 × 9 см, автоматическую панораму и три локальных объёма 4 × 4 см повышенной чёткости в выбранных областях. Врач получает обзор обеих челюстей и одновременно несколько детализированных зон интереса без назначения отдельных экспозиций для каждого локального участка. Функция полезна при комплексном плане лечения, когда после общего обзора требуется внимательно оценить несколько участков; конкретные области повышенной чёткости задаются при подготовке исследования.

Multi FOV и опциональный объём 12 × 14 см

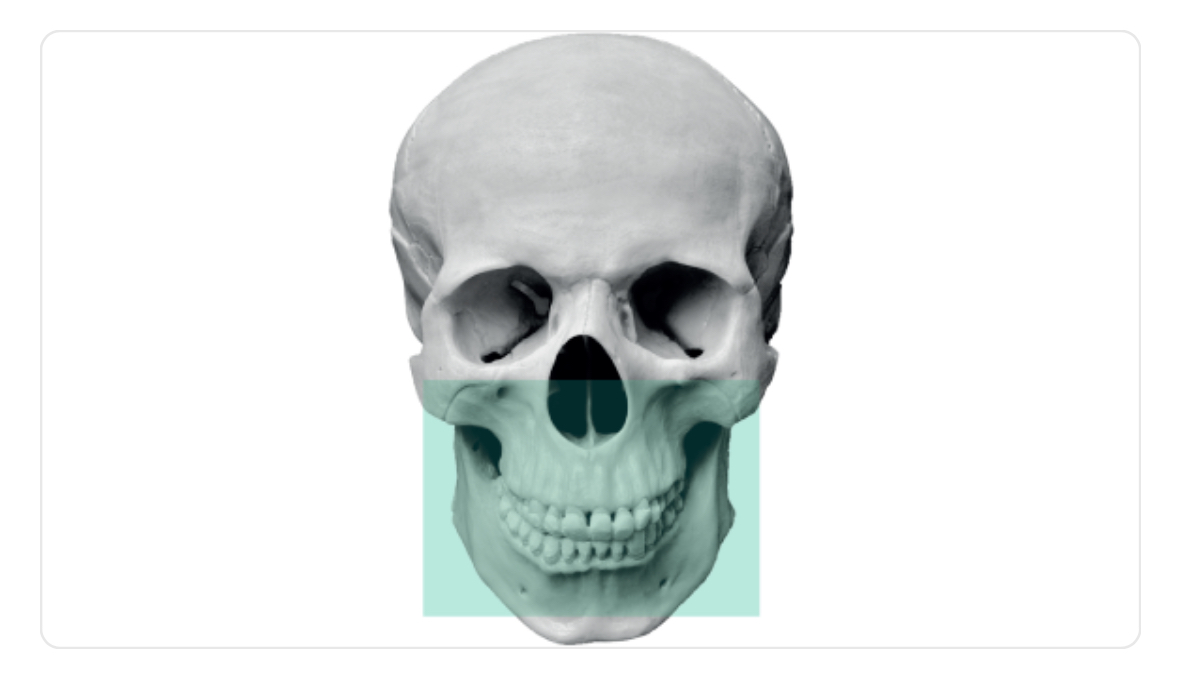

Набор полей обзора охватывает задачи от локальной эндодонтии до исследования обеих челюстей, синусов и ВНЧС; расширенный объём 12 × 14 см формируется в отдельной опции. Практически это позволяет выбирать область исследования по клинической задаче: не сканировать весь доступный объём, если врачу требуется локальная зона, и переходить к расширенному обзору для комплексного планирования. Точный набор размеров и способ получения максимального объёма — за одну экспозицию или сшиванием — должны совпадать с выбранным исполнением аппарата.

Эндодонтический режим 49,5 мкм

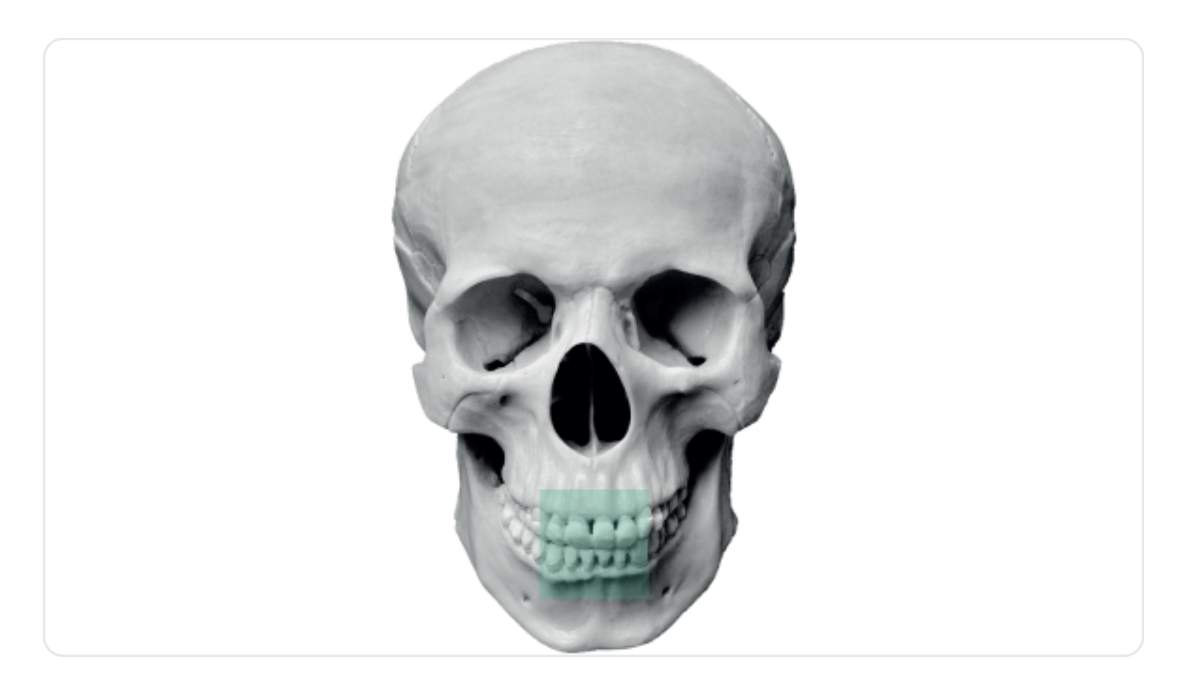

FOV 4 × 4 см с минимальным вокселем 49,5 мкм предназначен для детального изучения нескольких зубов, каналов и периапикальной области. Такой режим применяют, когда врачу требуется оценить сложную анатомию каналов, периапикальные изменения, резорбцию или положение небольших структур в ограниченной зоне. Высокая детализация достигается в малом объёме: режим не предназначен для обзорного исследования всей челюстно-лицевой области.

CST третьего поколения

Итерационная реконструкция Compressed Sensing Technology многократно уточняет объём, уменьшая шум и артефакты и сохраняя мелкие структуры. Алгоритм особенно важен при наличии имплантатов, ортопедических конструкций или других источников помех: он повышает читаемость границ, не заменяя оценку исходных срезов врачом. Результат зависит от протокола, положения металла и движения пациента, поэтому технология снижает выраженность артефактов, но не обещает их полного удаления.

INSIGHT 2.0 и Free FOV

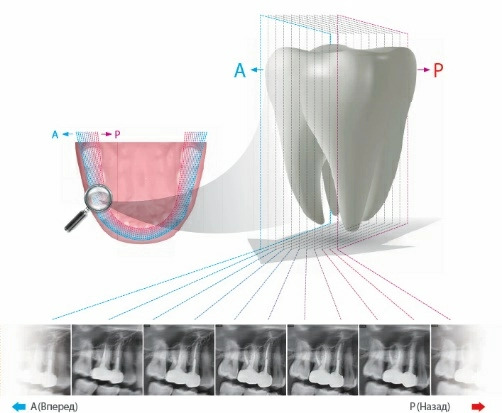

Многослойная панорама позволяет просматривать анатомию на разной глубине, а свободное позиционирование FOV ограничивает исследование выбранной областью. Практически это позволяет выбирать область исследования по клинической задаче: не сканировать весь доступный объём, если врачу требуется локальная зона, и переходить к расширенному обзору для комплексного планирования. Точный набор размеров и способ получения максимального объёма — за одну экспозицию или сшиванием — должны совпадать с выбранным исполнением аппарата.

3D-сканирование моделей

Стабилизированная подставка предназначена для оцифровки частичных и полных гипсовых моделей и включения их в цифровой рабочий процесс. Такой протокол удобен для архива, сопоставления данных и передачи материалов в совместимые программы планирования; он не заменяет интраоральный сканер для всех ортопедических задач. Подставка, формат экспорта и программная лицензия проверяются отдельно в составе поставки.

Rapid Ceph

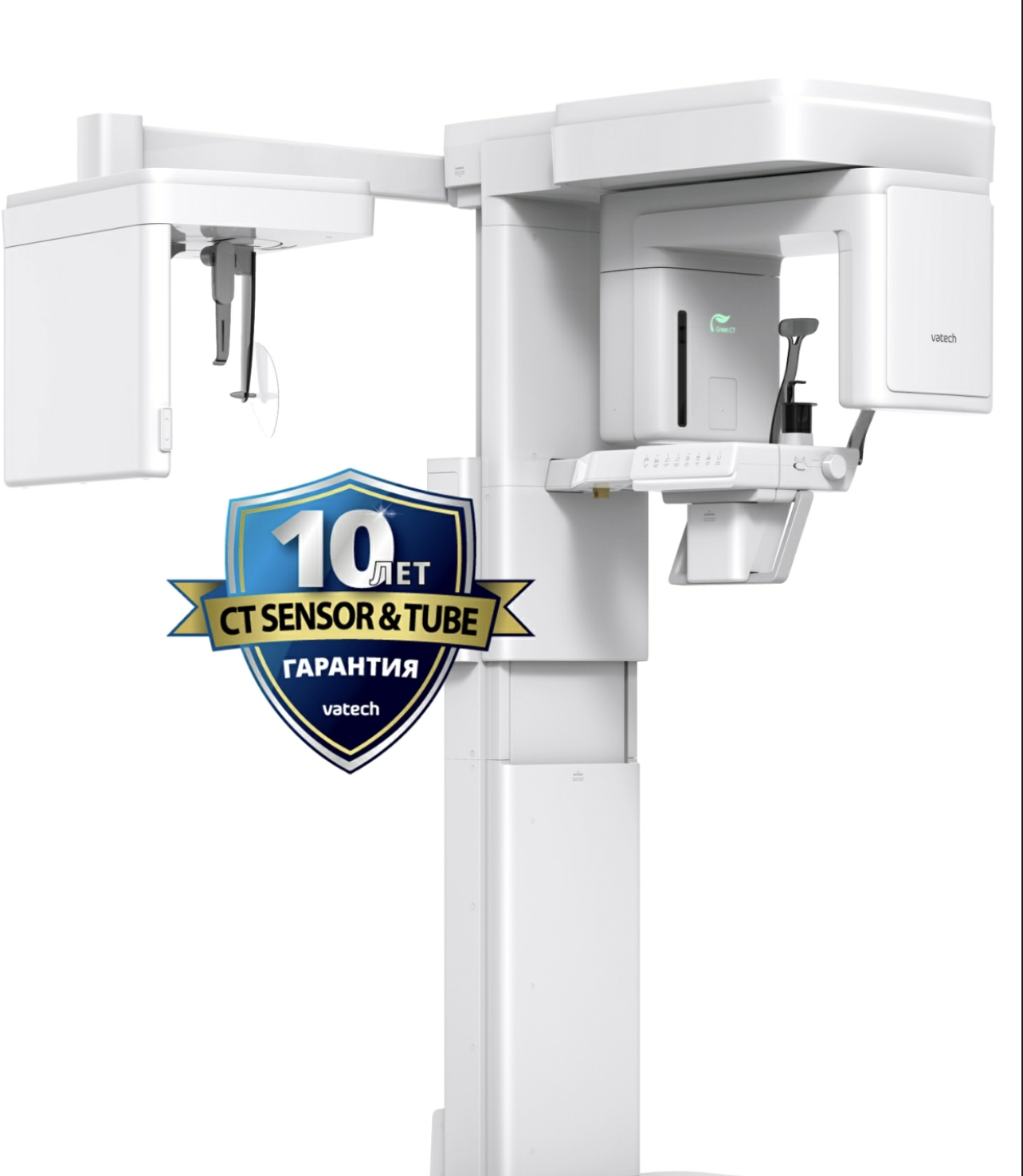

Установленный цефалостат выполняет быстрые телерентгенографические исследования за 1,9 или 4,9 секунды, уменьшая влияние движения пациента. Короткое время получения проекции уменьшает влияние непроизвольного движения и ускоряет работу ортодонтического кабинета. В поставке с цефалостатом отдельно фиксируются тип датчика, поддерживаемые проекции, программы анализа и количество лицензий.

Позиционирование и комфорт пациента

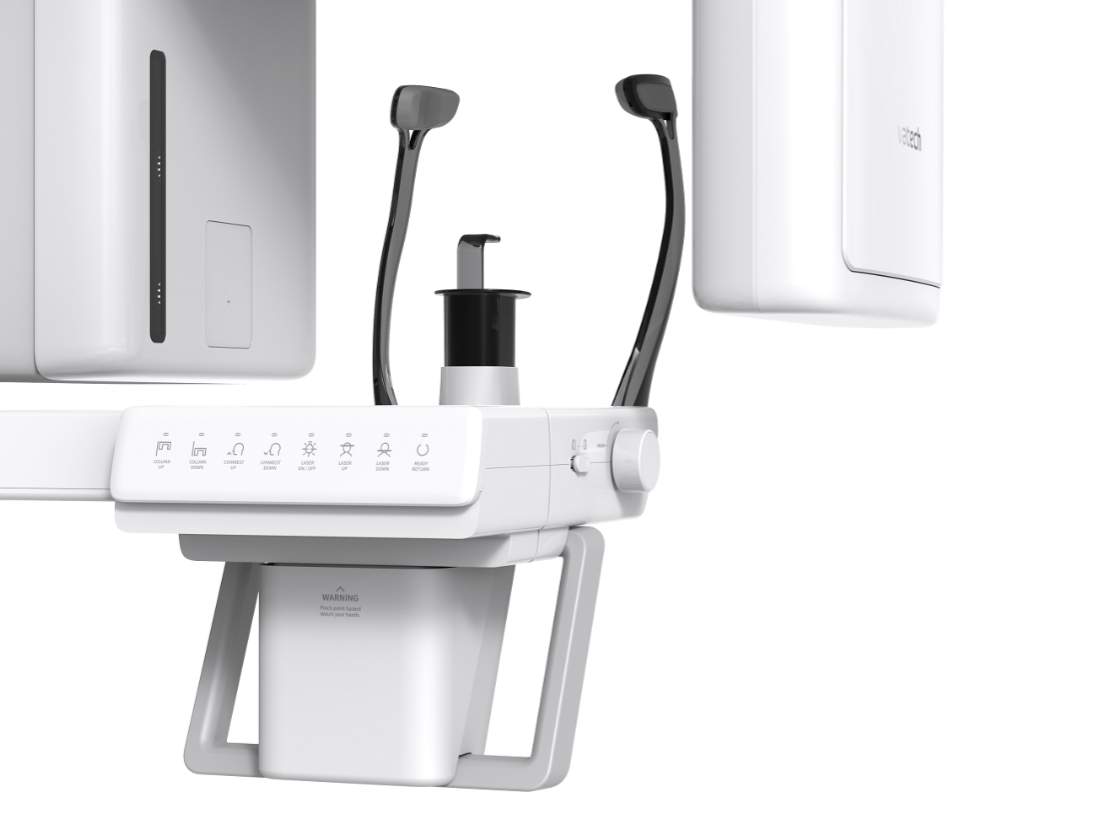

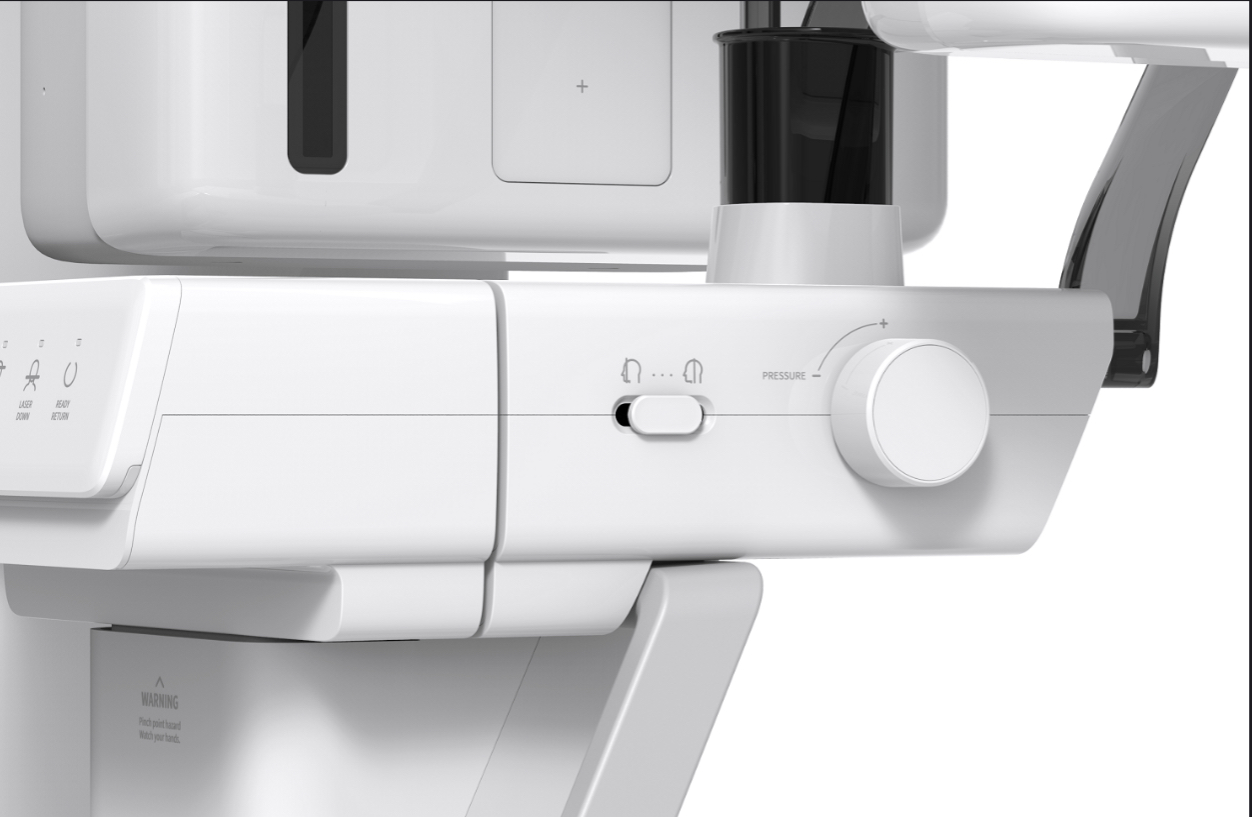

Открытая стойка, лазерные направляющие, упоры головы и моторизованная регулировка высоты позволяют работать стоя и в инвалидном кресле. Быстрые протоколы особенно полезны для детей и пациентов, которым сложно сохранять неподвижность.

Стабильное положение пациента важно не только для удобства, но и для качества исходных проекций. Лазерные направляющие, опоры и моторизованная регулировка высоты рассматриваются как часть единого рабочего процесса, который начинается с выбора программы и заканчивается проверкой положения зоны интереса.

Панорамная и цефалометрическая диагностика

Семейство Green X выпускается с цефалостатом и без него. Наличие модуля Rapid Ceph и точный тип CEPH-датчика определяются выбранной конфигурацией.

Панорамные и телерентгенографические программы оцениваются отдельно от КЛКТ: у них собственные датчики, время сканирования, набор проекций и программные лицензии. Наличие названия CEPH в семействе не означает, что цефалостат установлен в каждой поставке.

Программное обеспечение и интеграция

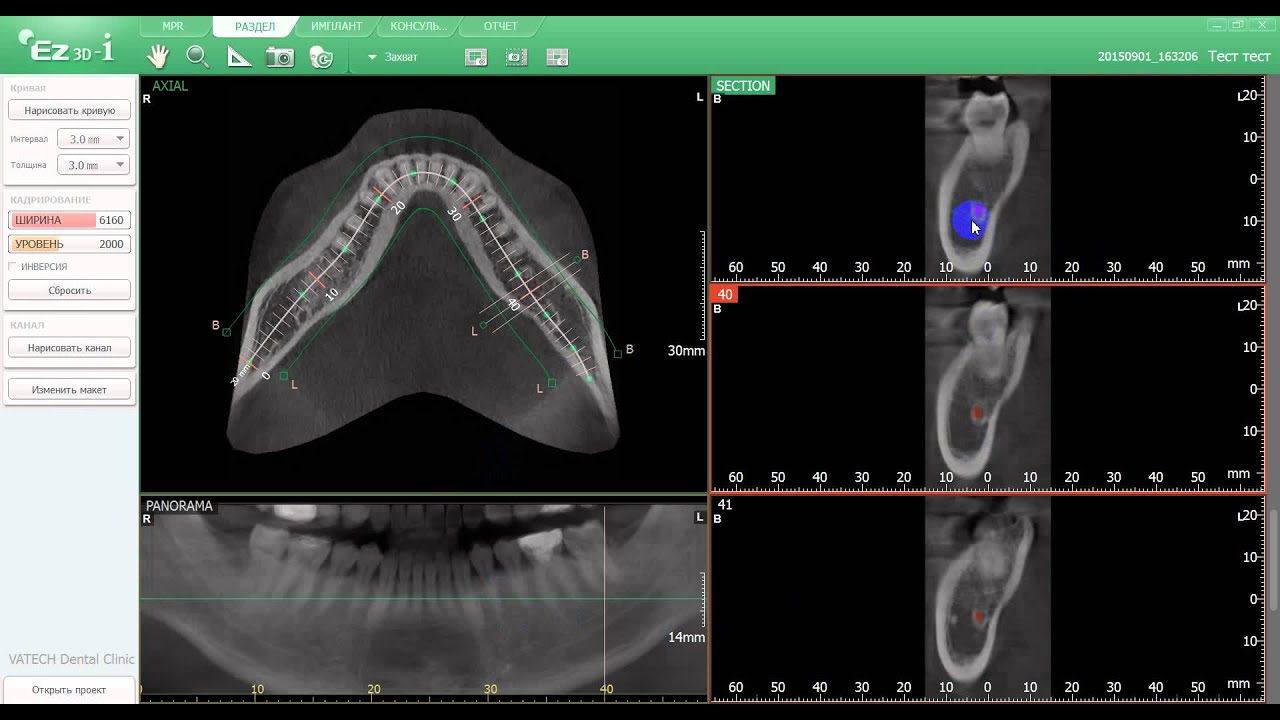

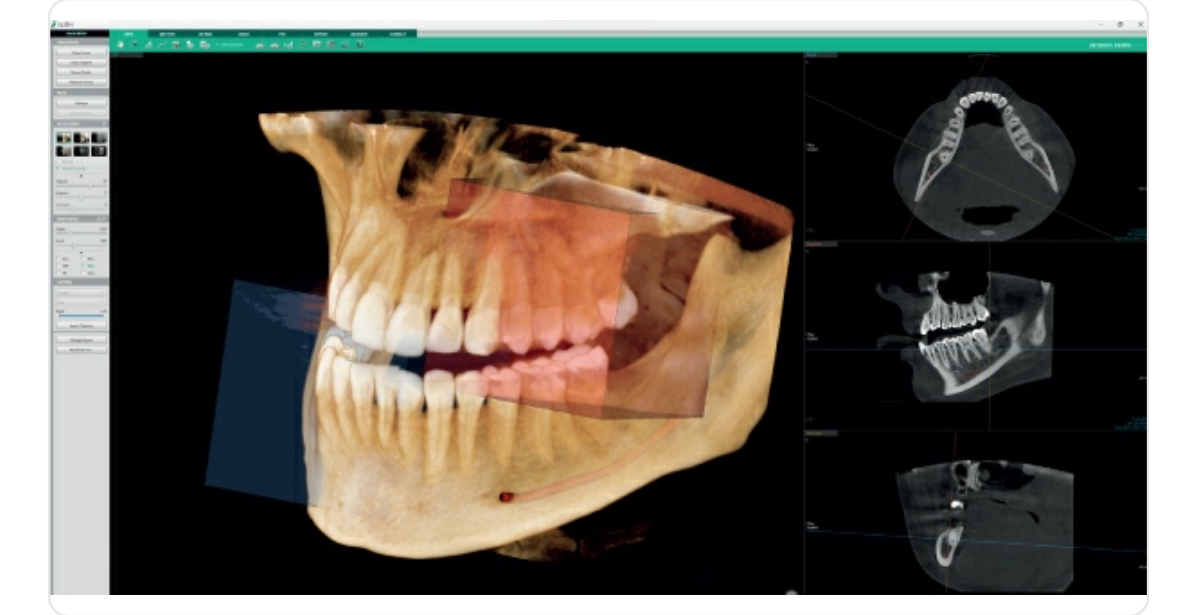

Ez3D-i и Clever One обеспечивают MPR, измерения, имплантационное планирование и экспорт исследований. STL, DICOM, число рабочих мест и AI-инструменты зависят от лицензий.

До внедрения проверяют совместимость форматов, DICOM-сценарии, сетевое хранение, количество рабочих мест и требования к рабочей станции. Это позволяет заранее отделить стандартный просмотр исследований от приобретаемых модулей имплантационного планирования, сегментации, экспорта STL или цефалометрического анализа.

Комплектация и подготовка кабинета

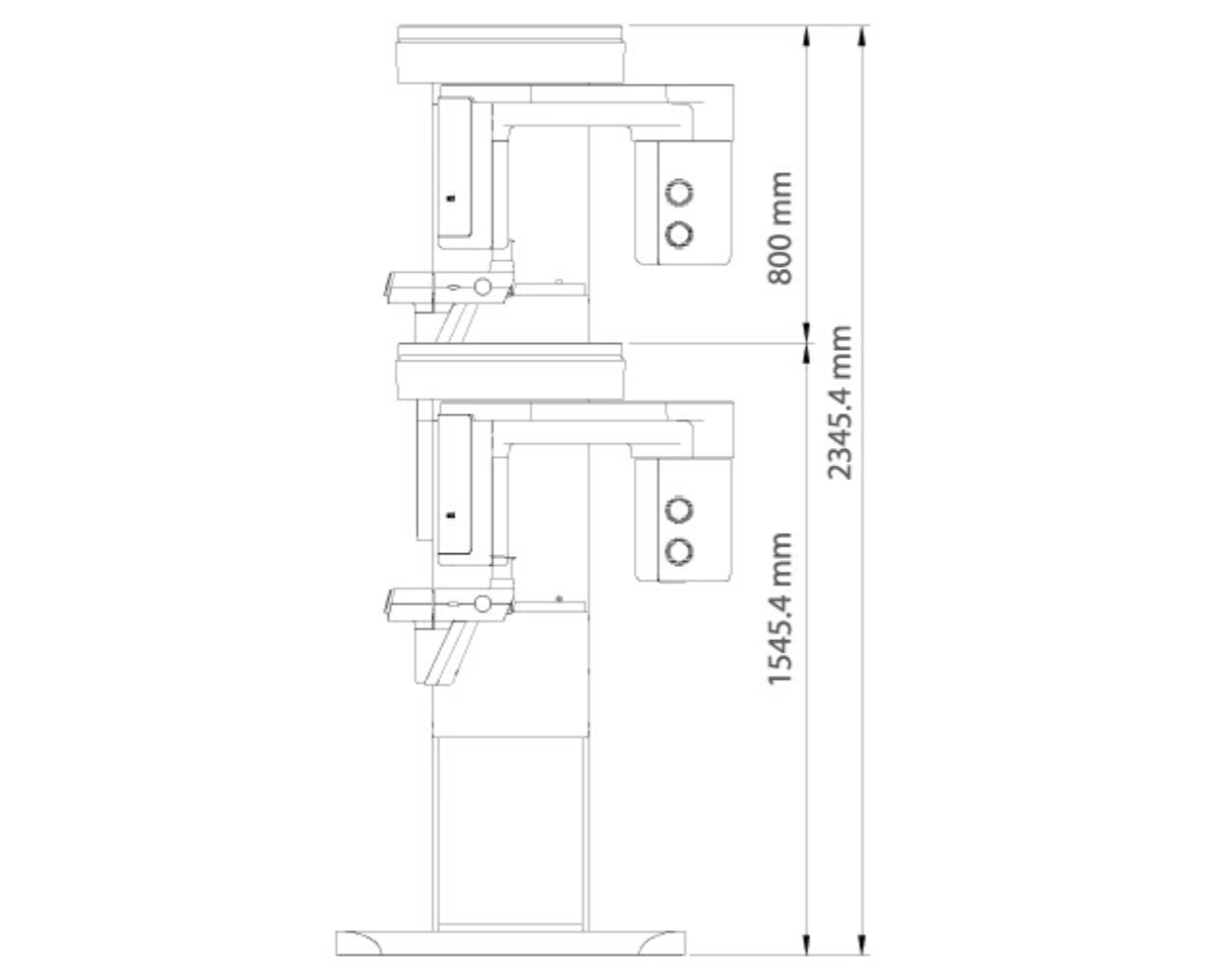

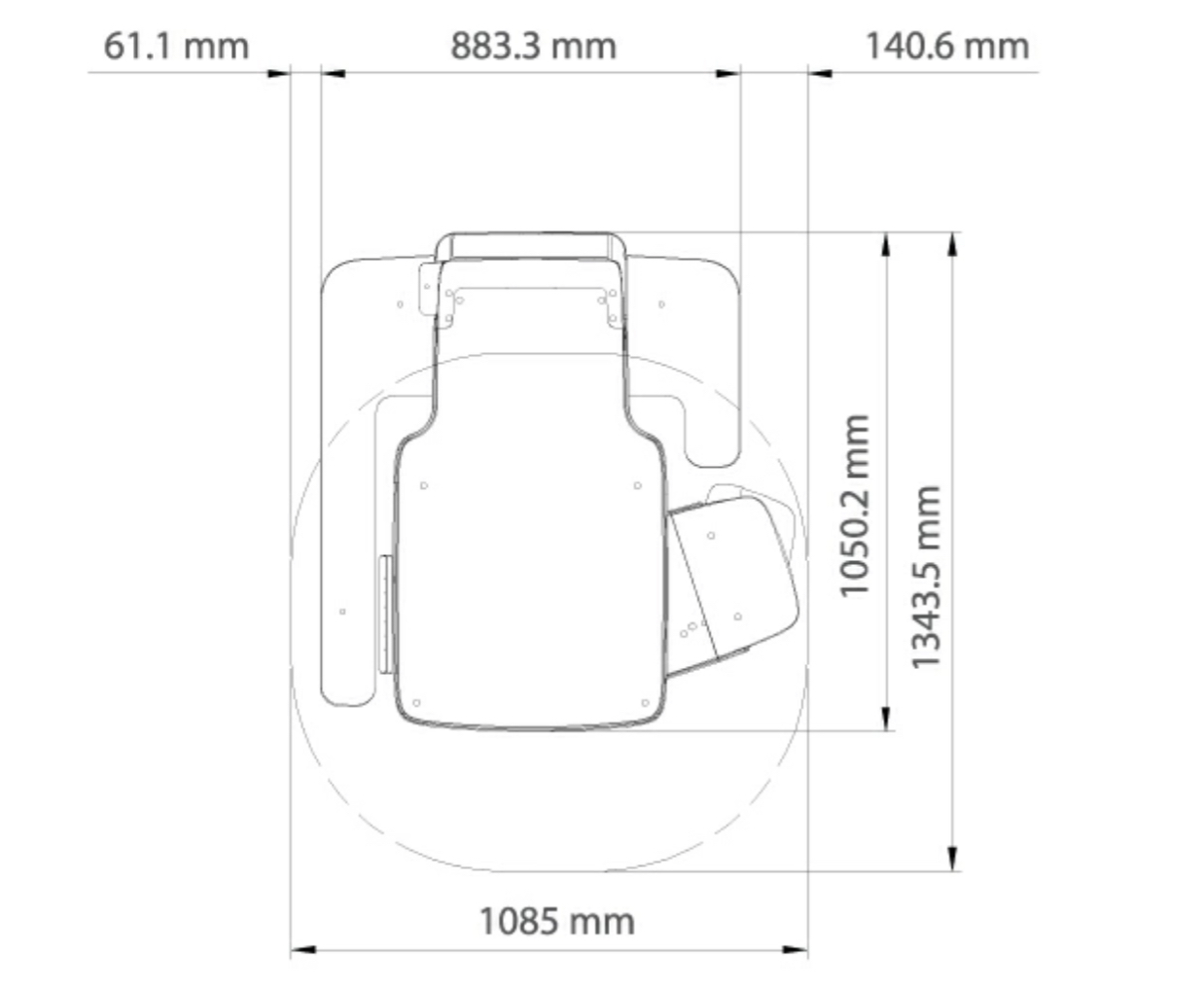

До заказа фиксируются точный FOV, установленный или опциональный CEPH, рабочая станция, количество лицензий, программные модули, монтажное основание и сетевые интерфейсы. Проект кабинета учитывает габариты, массу, сервисные зоны, электропитание и радиационную защиту.

В договор поставки целесообразно включить перечень датчиков, позиционеров, прикусных блоков, калибровочных принадлежностей, аксессуаров для сканирования моделей, обучение и условия сервисного обслуживания. Так функции платформы не смешиваются с фактически приобретаемым оснащением.

Почему выбрать Green X12 Ceph

• максимальный FOV 12 × 14 см в точной конфигурации;
• фирменная технология Smart Focus;
• фирменная технология Multi FOV и опциональный объём 12 × 14 см;
• панорамная и 3D-диагностика на одной платформе;
• программная интеграция и возможность зафиксировать оснащение под задачи клиники.

Для каких клиник подходит Green X12 Ceph

Green X12 Ceph выбирают не только по размеру FOV, но и по фирменным технологиям, программной среде и точной комплектации.

• клиникам, которым требуется максимальный FOV 12 × 14 см;
• отделениям имплантологии, хирургии и общей стоматологии;
• врачам, которым нужны локальные и обзорные 3D-протоколы;
• клиникам, использующим панорамную диагностику и цифровое планирование;
• кабинетам, где важны функции Smart Focus и Multi FOV и опциональный объём 12 × 14 см;
• организациям, которым требуется DICOM-интеграция и несколько рабочих мест;

Окончательный состав поставки закрепляется спецификацией до проектирования кабинета и оформления заказа.
