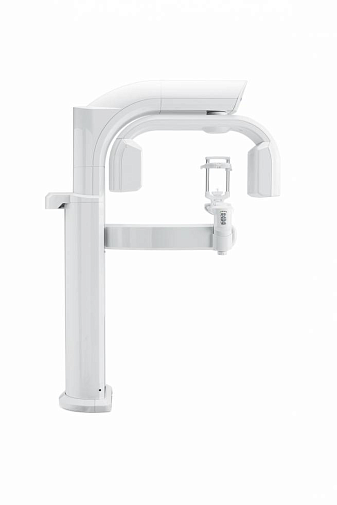

WHITEFOX стоматологический томограф

ACTEON WhiteFox — стоматологический конусно-лучевой томограф — крупнопольная система для имплантологии, хирургии, ортодонтии, ВНЧС, дыхательных путей и ЛОР-задач. Аппарат работает в режимах 3D и занимает следующую позицию в модельном ряду: специализированный КЛКТ с пятью FOV от 6 × 6 до 20 × 17 см, без отдельных PAN- и CEPH-датчиков.

Описание ориентировано на практический выбор оборудования: какие исследования выполняются штатно, какие технологии влияют на результат, как организованы позиционирование и цифровой поток, а также какие компоненты необходимо закрепить в спецификации поставки.

Производитель и назначение системы

WhiteFox разработан итальянским подразделением de Götzen для ACTEON Group. Система создавалась как крупнопольный КЛКТ для стоматологии и челюстно-лицевой диагностики, а дополнительный ENT Pack расширял применение на область уха, носа и горла.

специализированный КЛКТ с пятью FOV от 6 × 6 до 20 × 17 см, без отдельных PAN- и CEPH-датчиков.

Диагностическая платформа

Пять FOV включают 6 × 6, 8 × 8, 12 × 8, 15 × 13 и 20 × 17 см. Воксель выбирается от 100 до 500 мкм, сканирование занимает 18–27 секунд, реальная рентгеновская экспозиция — 6–9 секунд благодаря импульсному режиму. Панорамные и цефалометрические изображения реконструируются программно из объёма.

Исследование выбирают по клиническому вопросу: обзорная проекция подходит для первичной оценки, КЛКТ — для пространственного анализа, а телерентгенография — для ортодонтических измерений. Минимально достаточный протокол уменьшает ненужный объём данных и упрощает последующую интерпретацию.

Пять клинических объёмов

FOV 6 × 6 см предназначен для локальной зоны, 8 × 8 и 12 × 8 см — для зубной дуги, 15 × 13 см — для полного зубочелюстного комплекса, 20 × 17 см — для цефалометрического и расширенного челюстно-лицевого охвата.

Для ENT Pack используются специальные позиции и объёмы для носа, уха и горла. Эти протоколы относятся к дополнительному оснащению.

SafeBeam и импульсное излучение

Система адаптирует параметры к выбранному пациенту и объёму. Полный механический цикл длится 18–27 секунд, но фактическая экспозиция составляет 6–9 секунд.

Различие между временем сканирования и временем излучения важно для корректной таблицы. Нельзя заменять одно значение другим или писать приблизительный диапазон.

ART

Artefact Reduction Technology уменьшает металлические полосы и затемнения рядом с имплантатами и реставрациями. Это помогает оценивать соседние структуры.

ART является коррекцией артефактов, а не самостоятельной технологией снижения дозы. В описании эти функции должны быть разделены.

WhiteFox Imaging

Программа поддерживает MPR, панорамные реконструкции, трассировку нижнечелюстного канала, имплантологическое планирование, анализ ВНЧС, дыхательных путей и виртуальную эндоскопию.

Исследование можно передать на носителе вместе с просмотрщиком. Число дополнительных лицензий и модули ENT/цефалометрии закрепляют в программной спецификации.

Крупнопольная цефалометрическая реконструкция

FOV 20 × 17 см позволяет строить боковые и прямые цефалометрические представления из КЛКТ. Это даёт пространственный контекст для ортодонтического анализа.

Физического цефалостата у WhiteFox нет. В фильтре CEPH должно стоять «Нет», а программную 3D-цефалометрию описывают как реконструкцию.

ENT Pack

Дополнительный пакет добавляет специальные позиционирования и программы для носа, уха и горла. Крупный объём полезен для оценки пазух и дыхательных путей.

Клиническое применение определяется зарегистрированным назначением и лицензией конкретной поставки. Наличие большого FOV само по себе не подтверждает ENT Pack.

Открытое позиционирование

Пациент располагается лицом к оператору; открытая арка уменьшает ощущение замкнутого пространства и облегчает визуальный контроль.

Конструкция допускает обследование в инвалидном кресле. Для большого FOV важно отрегулировать высоту и устойчиво зафиксировать голову на весь цикл.

Выбор исследования в клиническом потоке

Для локального вопроса используется минимальный FOV 6 × 6 см, для комплексной оценки — объём до 20 × 17 см. Широкое поле не назначают только ради удобства: оно должно содержать именно те анатомические ориентиры, которые нужны врачу для диагноза и плана лечения. Если пространственная информация не требуется и аппарат поддерживает PAN, обзорную задачу рационально решать 2D-программой.

Для ACTEON WhiteFox подтверждены следующие средства адаптации исследования: детские программы, низкодозовый режим, автоматический подбор экспозиции, подавление металлических артефактов. Они решают разные задачи: детский или низкодозовый протокол управляет экспозицией, автоматический подбор помогает настроить генератор, а коррекция артефактов применяется уже к полученным данным. Эти функции нельзя объединять в одно рекламное обещание.

Комплектация и ввод в эксплуатацию

Поставка должна быть самодостаточной для заявленных режимов. В неё включают необходимые датчики, фиксаторы, калибровочные принадлежности, рабочую станцию или требования к ней, действующие лицензии, кабели, монтажные элементы и русскоязычную эксплуатационную документацию. Отдельно закрепляют монтаж, обучение, тестовые исследования и срок сервисной реакции.

До клинического запуска проверяют все программы, точность лазерного позиционирования, движение колонны и C-дуги, передачу данных, резервное копирование и открытие исследований на врачебных местах. Такая проверка защищает клинику от ситуации, когда аппарат формально установлен, но часть оплаченных режимов или сетевых функций недоступна.

Эксплуатация, обучение и контроль качества

Обучение должно охватывать не только выбор кнопки исследования. Оператору необходимо уметь соотносить клиническую задачу с программой, подбирать фиксаторы, распознавать типовые ошибки позиционирования, контролировать движение пациента и корректно завершать передачу данных. Для врача отдельно разбирают возможности и ограничения реконструкций, измерений и программной обработки, чтобы фильтр или красивый 3D-рендер не воспринимались как замена исходным срезам.

Регулярный контроль качества включает очистку и осмотр опор, проверку лазеров и аварийной кнопки, калибровку детектора по регламенту, тестовые изображения фантома и наблюдение за стабильностью сети. В журнале фиксируют ошибки, профилактическое обслуживание и вмешательства сервиса. Такой порядок помогает обнаружить постепенное снижение качества до того, как оно повлияет на клинические исследования и потребует повторных экспозиций.

Позиционирование и комфорт пациента

Открытая арка и фронтальное положение пациента позволяют оператору видеть лицо и опоры. Моторизованная колонна, лазеры и фиксаторы используются стоя или в инвалидном кресле; перед длинным циклом отдельно проверяют устойчивость.

Перед экспозицией оператор контролирует положение головы и отсутствие металлических предметов в зоне исследования. Надёжная фиксация особенно важна для высокодетализированных и длительных протоколов: она снижает риск смаза и повторной съёмки.

Программное обеспечение и интеграция

WhiteFox Imaging / ACTEON Imaging Suite поддерживает 3D-анализ, DICOM, имплантологическое планирование, ВНЧС, дыхательные пути и цефалометрические реконструкции. Рабочая станция обычно поставляется с программой; дополнительные лицензии и ENT Pack указывают отдельно.

До ввода аппарата в эксплуатацию согласуют сетевую схему, места хранения исследований, формат передачи данных и число рабочих мест. Наличие функции в программной платформе не означает, что соответствующая лицензия автоматически входит в каждую поставку.

Монтаж и оснащение

Напольная система требует зоны вращения крупной арки, рабочей станции и места для пациента в инвалидном кресле. В комплект поставки могут входить калибровочные фантомы и монитор; их наличие и число программных лицензий закрепляют в договоре.

Проект кабинета должен учитывать рабочую зону движущихся частей, электропитание, сеть, защиту оператора и доступ сервисного инженера. Состав поставки фиксируют до заказа, чтобы аппаратная конфигурация, программные лицензии и подготовленное помещение соответствовали друг другу.

Почему выбрать ACTEON WhiteFox

Очень широкий диапазон FOV: Один аппарат работает от 6 × 6 до 20 × 17 см. Крупнопольный клинический профиль: Поддерживаются стоматология, хирургия и ENT. Разделение цикла и экспозиции: Импульсное излучение сокращает фактическое время облучения. Открытый доступ: Пациент видит оператора и может оставаться в инвалидном кресле. Функциональное ПО: WhiteFox Imaging объединяет имплантологию, ВНЧС и дыхательные пути.

Для каких клиник подходит ACTEON WhiteFox

• Челюстно-лицевые хирургические центры.
• Крупные имплантологические клиники.
• Ортодонтические команды, использующие 3D-цефалометрию.
• Клиники с анализом ВНЧС и дыхательных путей.
• Организации с ENT-направлением и соответствующей лицензией.
• Кабинеты, где важен доступ для инвалидной коляски.
