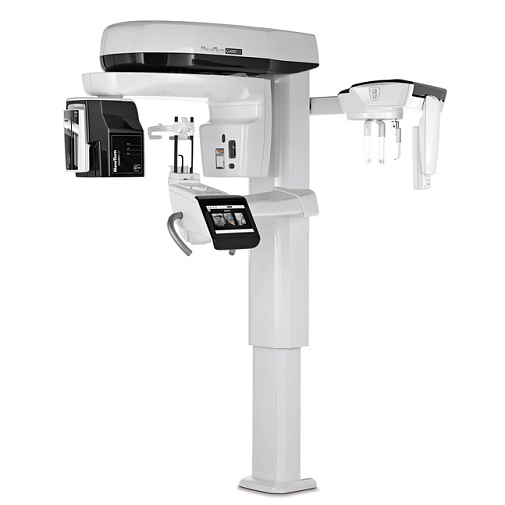

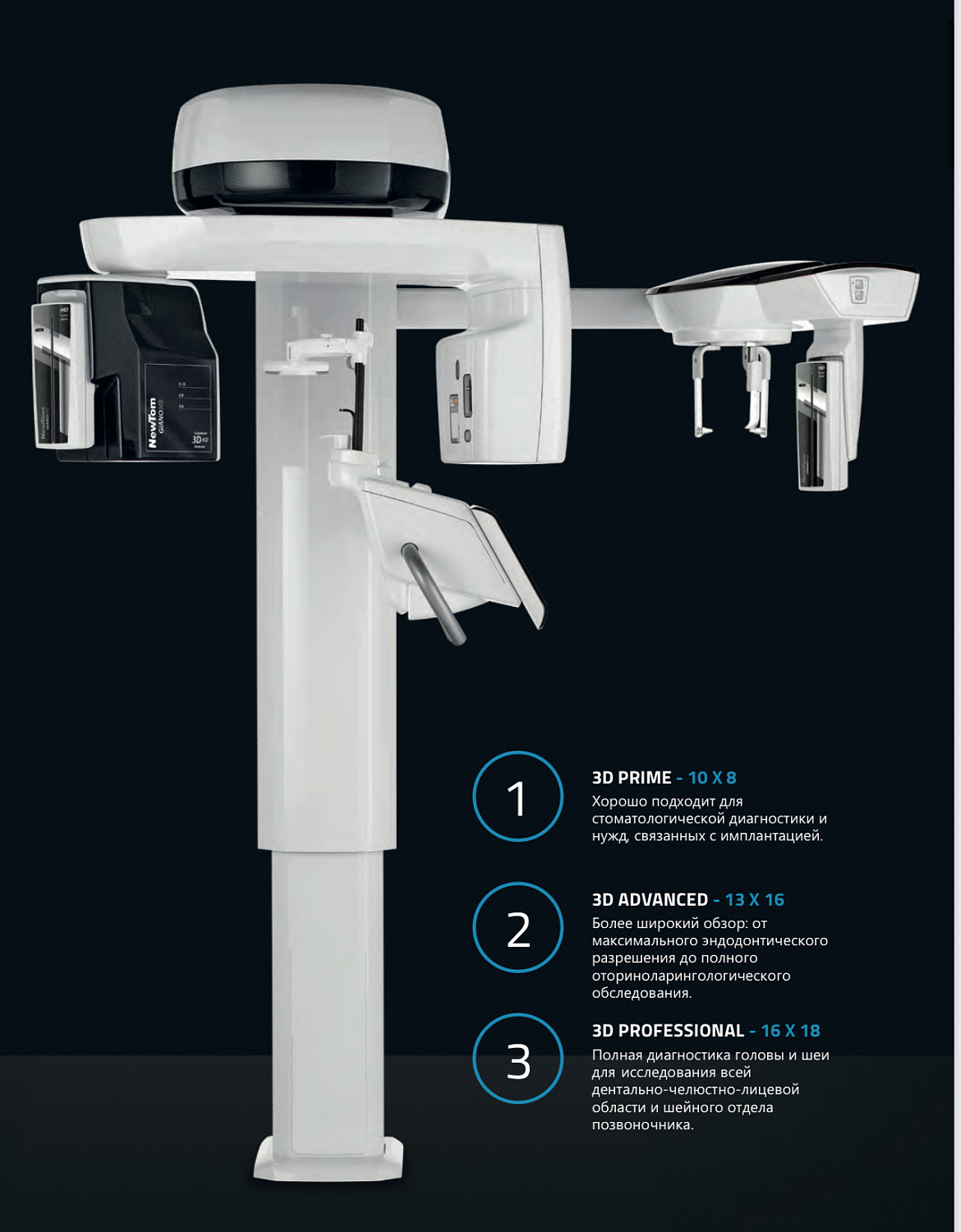

NewTom Giano HR Advance с цефалостатом (13х16) дентальный 3D томограф

NewTom GiANO HR Advanced — гибридная экстраоральная система для конусно-лучевой компьютерной томографии, цифровой панорамной съёмки и телерентгенографии. Конфигурация Advanced ориентирована не только на стоматологию, но и на расширенные исследования верхнечелюстных пазух, верхних дыхательных путей и отдельных ЛОР-структур.

Максимальный FOV 13 × 16 см формируется за одно сканирование и даёт цельное представление о зубных рядах, пазухах и дыхательных путях. Для имплантологии, эндодонтии, хирургии и контрольных исследований предусмотрены меньшие объёмы, чтобы ограничивать зону облучения клинически значимой областью.

Диагностические возможности конфигурации Advanced

В режиме КЛКТ аппарат применяется для оценки ретинированных зубов, положения корней, нижнечелюстного канала, костных структур, верхнечелюстных пазух, височно-нижнечелюстных суставов и верхних дыхательных путей. Объём 13 × 16 см подходит для ортодонтического анализа, сложного имплантологического планирования и случаев, где врачу требуется видеть стоматологическую и прилегающую анатомию в единой системе координат.

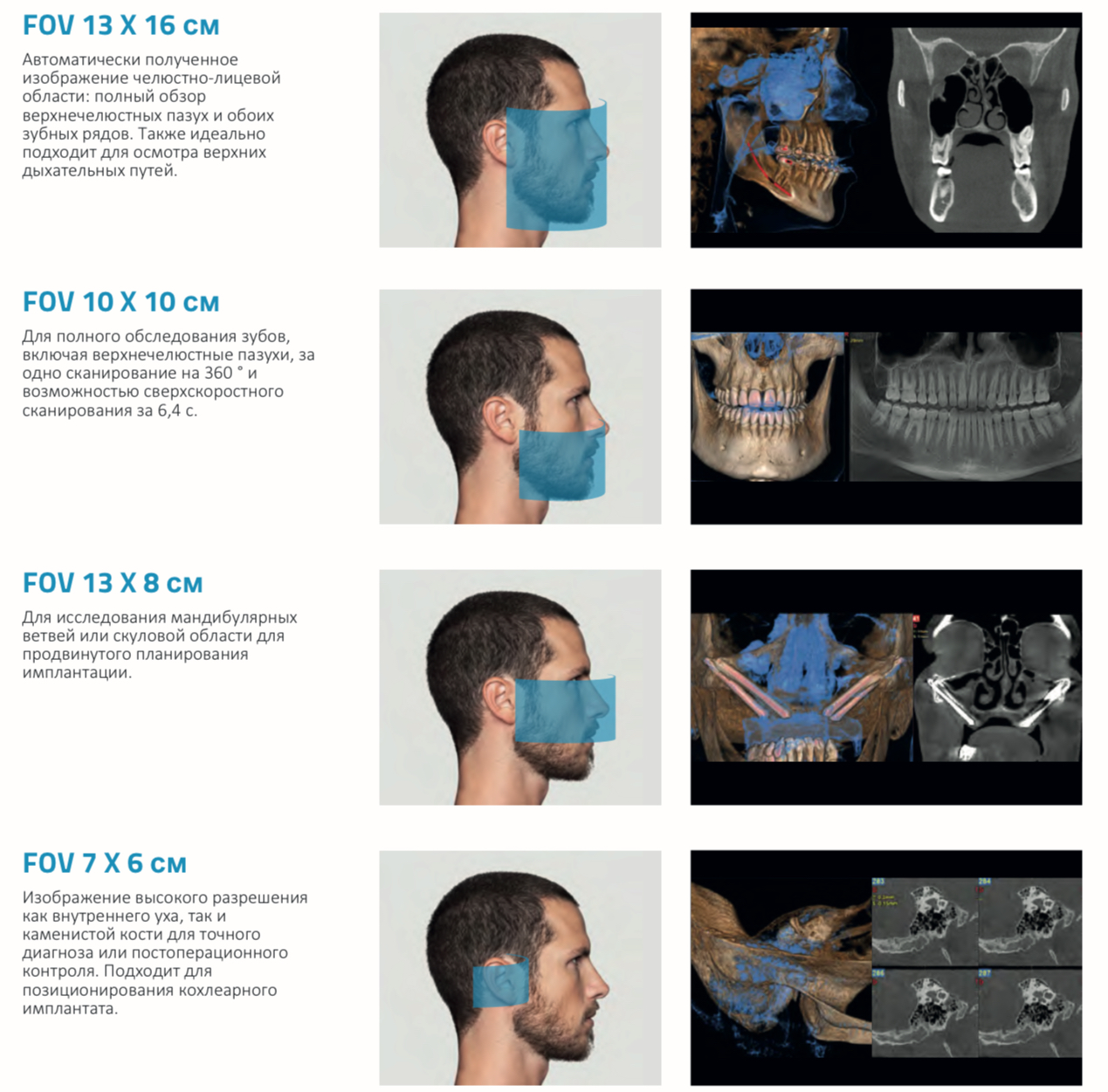

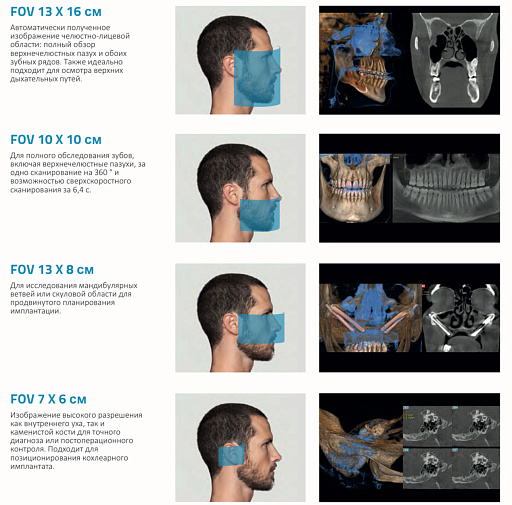

Конфигурация Advanced отличается от Prime увеличенным максимальным полем и специальными исследованиями: FOV 7 × 6 см предназначен для височной кости и внутреннего уха, 13 × 8 см — для ветвей нижней челюсти и скуло-верхнечелюстной области, 10 × 10 см — для обеих челюстей вместе с верхнечелюстными пазухами.

Поля обзора и клиническое назначение

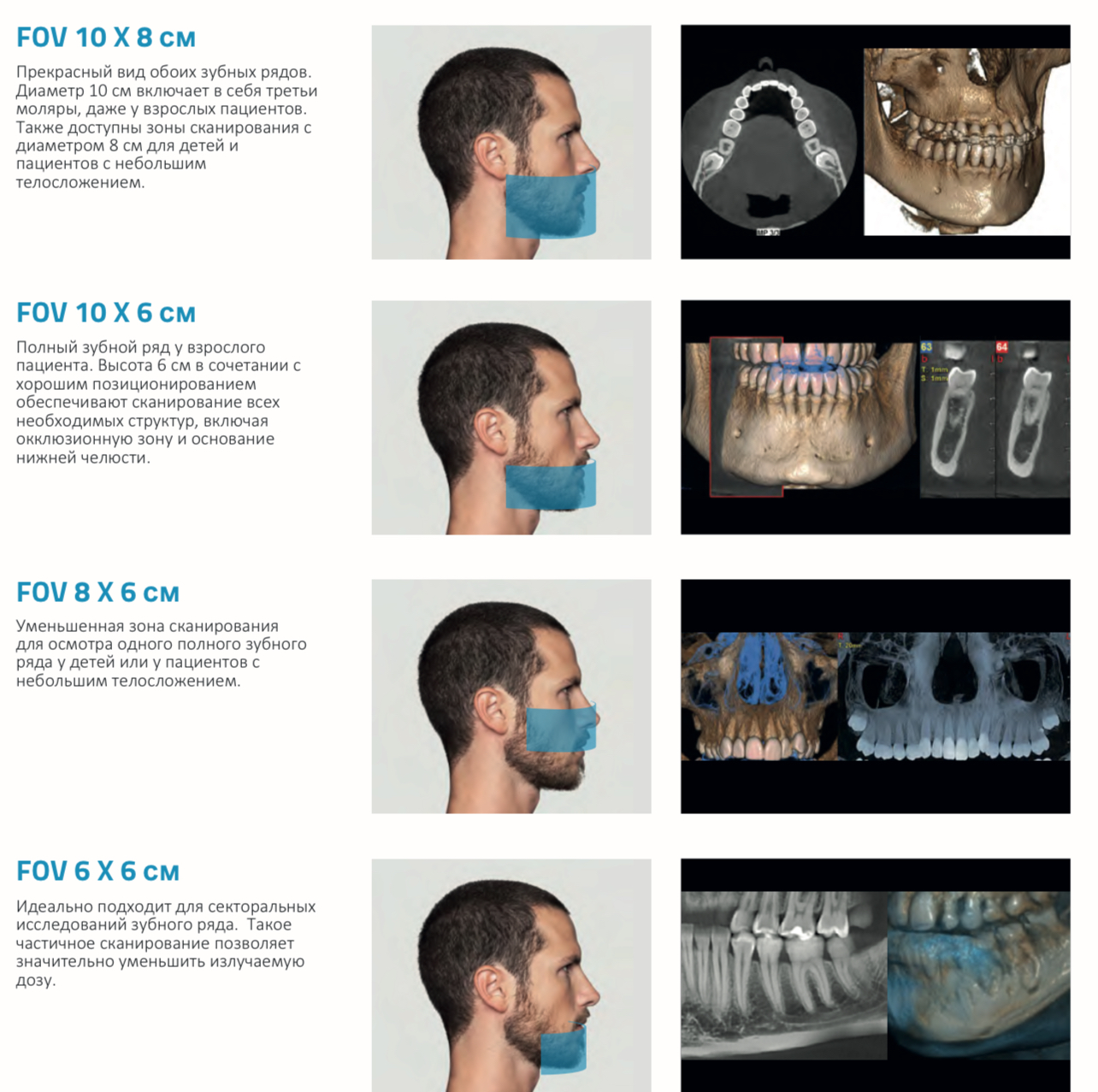

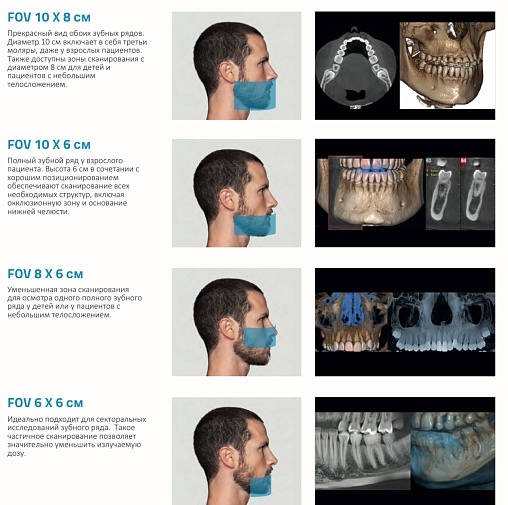

Основной набор включает FOV 13 × 16, 13 × 14, 13 × 10, 13 × 8, 10 × 10, 10 × 8, 10 × 6, 8 × 8, 8 × 6 и 6 × 6 см. Опциональный пакет eXtra Functions добавляет локальный FOV 4 × 4 см и специализированный FOV 7 × 6 см.

Большие объёмы используют для комплексного обследования, средние — для одной или двух челюстей, локальные — для участка дуги и отдельных зубов. Такой набор позволяет выбирать не просто размер файла, а клинически оправданную область: от эндодонтического контроля до анализа дыхательных путей.

ECO Scan, Regular и Best Quality

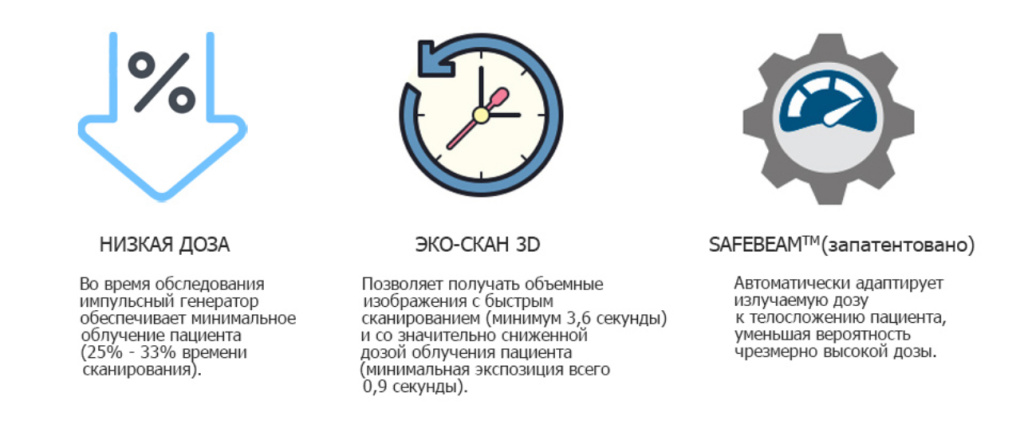

ECO Scan предназначен для контрольных исследований и оценки крупных структур с сокращённым временем и низкой дозой. Regular формирует высококачественный объём для первичной диагностики и планирования. Best Quality используется, когда приоритетом является максимальная детализация.

В зависимости от FOV и режима сканирование занимает от 3,6 до 33,6 секунды. Фактическое время излучения меньше времени вращения: импульсный генератор подаёт рентгеновское излучение только в необходимые моменты сбора проекций.

Разрешение 68 мкм и eXtra Functions

Высокочувствительный 16-битный 3D-детектор формирует изотропные воксели от 68 до 300 мкм. Минимальный размер применяется в специальных локальных протоколах, когда врачу требуется оценить корневую морфологию, дополнительные каналы, резорбцию или микротрещины.

Повышенная детализация не должна использоваться автоматически для каждого пациента: уменьшение вокселя увеличивает объём данных и предъявляет более строгие требования к неподвижности. Для обзорных исследований рациональнее выбирать Regular или ECO Scan с соответствующим FOV.

SafeBeam, Scout View и позиционирование

Запатентованная SafeBeam автоматически адаптирует экспозицию к анатомии пациента. Два обзорных изображения Scout View показывают положение выбранного объёма во фронтальной и сагиттальной плоскостях; сервопривод корректирует центрирование без повторной установки пациента.

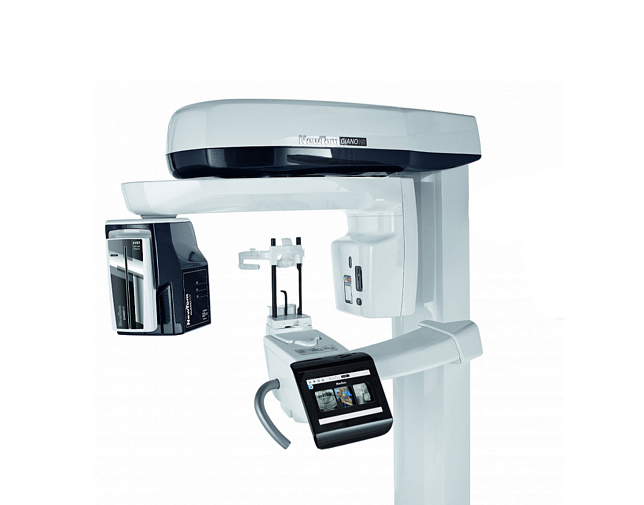

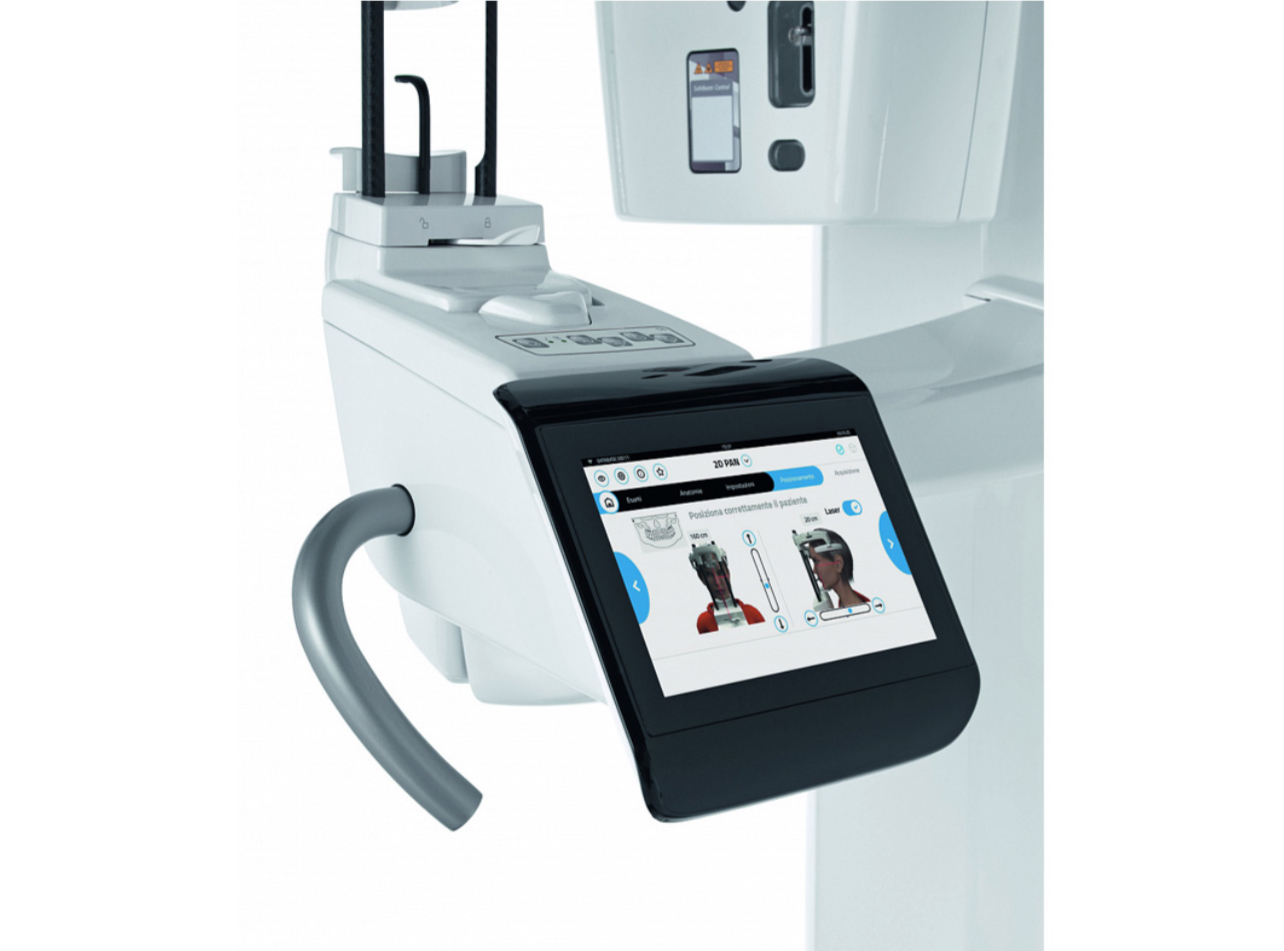

Четыре лазерные направляющие и семиточечная фиксация головы помогают стабилизировать положение. Оператор работает лицом к пациенту, контролирует его позу и может выбирать исследование на встроенной 10-дюймовой сенсорной консоли, с ПК или совместимого планшета.

Панорамные программы, ApT и MultiPAN

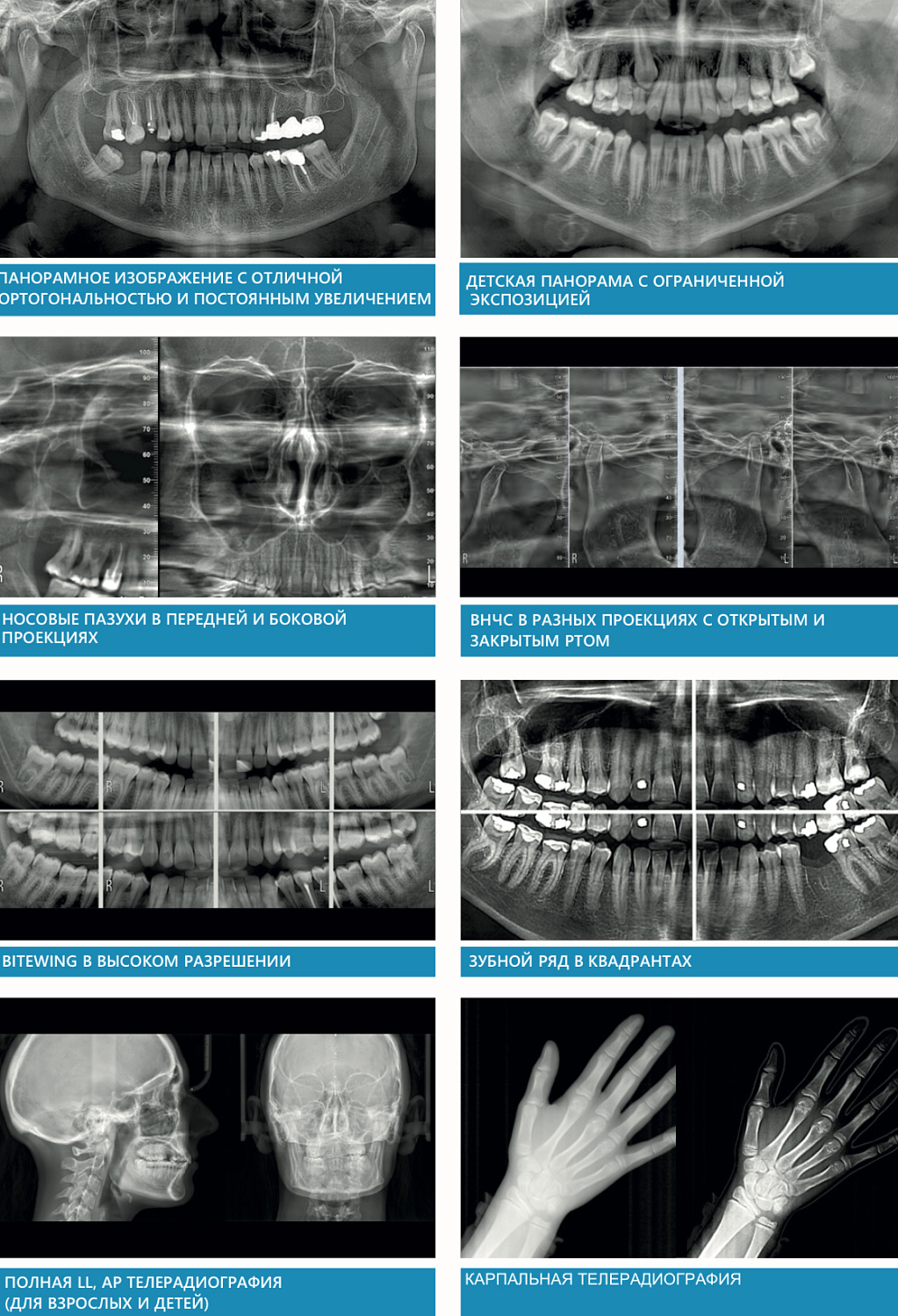

Аппарат выполняет взрослую и детскую панораму, ортогональные и сегментированные исследования, Bitewing, исследования зубных рядов, ВНЧС и верхнечелюстных пазух. Продвинутая кинематика сочетает одно вращательное и два поступательных движения, поддерживая постоянное увеличение и ортогональность.

ApT автоматически применяет обработку к отдельным анатомическим областям. MultiPAN формирует пять фокусных слоёв за одно сканирование, поэтому врач может выбрать наиболее информативную панораму после экспозиции. Детская программа сокращает поле и время исследования.

Цефалометрия

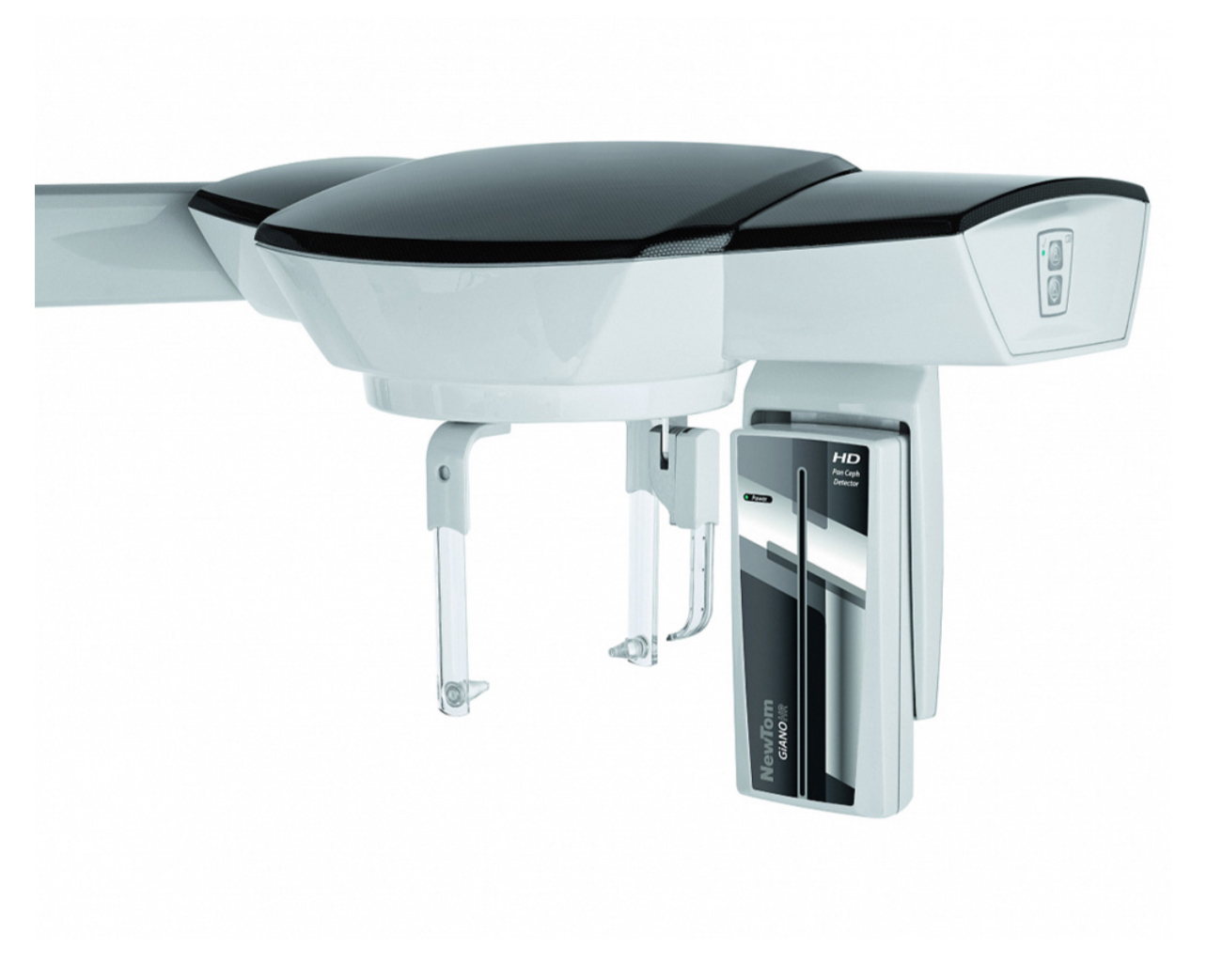

Сканирующий цефалостат выполняет латеральные, переднезадние и заднепередние проекции, субментовертикальные исследования и снимки кисти. Доступны полные и сокращённые поля для взрослых и детей; специальные ушные фиксаторы позволяют включить свод черепа и одновременно уменьшить облучение области щитовидной железы.

Минимальное время CEPH-сканирования составляет 3,3 секунды для детского низкого поля, полное взрослое исследование занимает до 9 секунд. Переставной PAN/CEPH-датчик позволяет использовать один сенсор, а двухсенсорная конфигурация устраняет необходимость его переноса.

aMAR и получение 2D-проекций из КЛКТ

Алгоритм aMAR автоматически снижает выраженность полос и затемнений от имплантатов, амальгамы и других металлических объектов, сохраняя исходные данные исследования. Это важно при послеоперационном контроле и сегментации анатомических структур.

Запатентованная функция Sharp 2D PAN and CEPH может формировать привычные двумерные проекции из уже полученного низкодозового 3D-объёма. Функция помогает анализировать ортодонтические и послеоперационные случаи без отдельной экспозиции, если клиническая задача допускает использование реконструированной проекции.

Программное обеспечение NNT

NNT объединяет получение, обработку и хранение 2D- и 3D-данных. Доступны мультипланарная реконструкция, трассировка нижнечелюстного канала, измерения, анализ ВНЧС, оценка объёма дыхательных путей, имплантологическое планирование и подготовка отчётов.

Система поддерживает DICOM 3.0, TWAIN, VDDS и NNTBridge, работу с RIS/PACS и сервисы Print, Storage Commitment, Worklist, MPPS и Query/Retrieve. Экспорт STL, совмещение с оптическими сканами и специализированные модули планирования включаются в поставку отдельно.

Монтаж и масштабирование

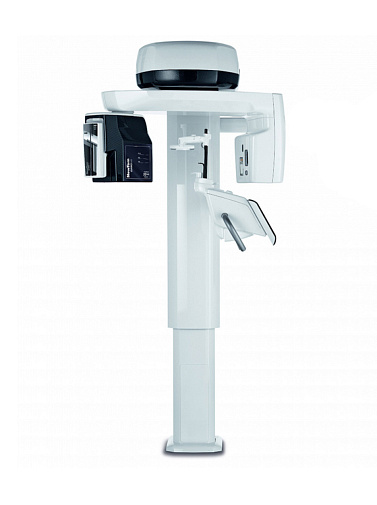

Аппарат можно крепить к стене, устанавливать на напольную опору или самонесущее основание. Минимальная зона для версии с цефалостатом составляет 1390 × 1800 мм, масса — 175 кг. Электропривод колонны имеет две скорости, а открытая геометрия обеспечивает доступ пациентам в инвалидном кресле.

Платформа допускает изменение 2D-оснащения, установку второго датчика, активацию eXtra Functions и программных модулей. Рабочую станцию, сенсорную консоль, тип основания, лицензии NNT и DICOM-сервисы необходимо перечислять в спецификации поставки.

Практический рабочий процесс и контроль исследования

Оператор начинает с выбора клинической программы и области интереса в виртуальной консоли. Для объёмных исследований два Scout View показывают положение FOV в ортогональных проекциях; после проверки система перемещает область сервоприводом. Такой порядок особенно полезен при локальной эндодонтии, исследовании ВНЧС и планировании имплантации, где смещение объёма может исключить значимую анатомическую структуру.

После сканирования NNT открывает объём в мультипланарных срезах и трёхмерной реконструкции. Врач может построить кривую зубной дуги, проследить нижнечелюстной канал, выполнить измерения, сопоставить область имплантации с соседними структурами и подготовить исследование для передачи. Исходные данные сохраняются отдельно от пользовательских настроек визуализации, поэтому изображение можно повторно анализировать без новой экспозиции.

Для каких клиник подходит NewTom GiANO HR Advanced

• многопрофильным клиникам с имплантологией, хирургией, эндодонтией и ортодонтией;
• диагностическим центрам, которым требуется единый объём зубных рядов, пазух и верхних дыхательных путей;
• ЛОР-ориентированным практикам для исследований внутреннего уха и воздухоносных путей;
• клиникам с детским приёмом и потребностью в сокращённых FOV и быстрых протоколах;
• ортодонтическим центрам, выполняющим полную и детскую телерентгенографию;
• организациям с RIS/PACS и несколькими рабочими местами;
• кабинетам, где важен доступ пациентов в инвалидном кресле;
• клиникам, планирующим дальнейшее программное и аппаратное расширение системы;
