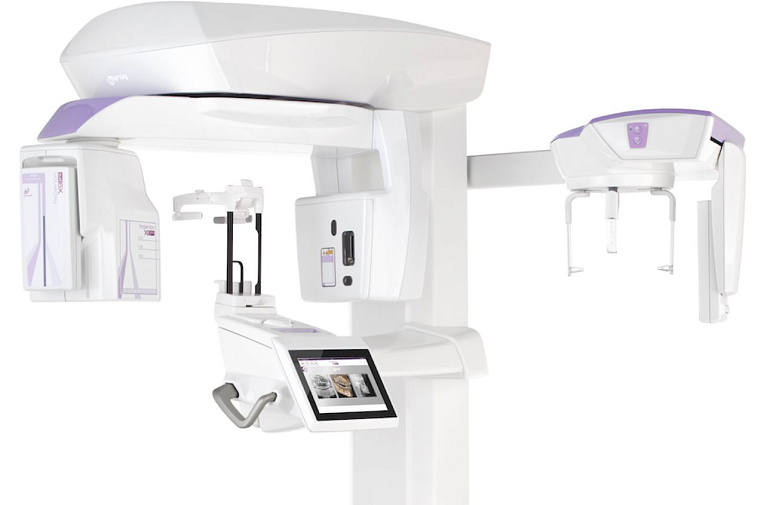

Hyperion X9 Pro c цефалостатом (13x11) дентальный 3D томограф
Бесплатный звонок
Доставка
2–4 дня, бесплатно
До транспортной компании
Фото и видео покупателей
Документы, гарантии и поставки — напрямую от производителя
- РУ Росздравнадзора в комплекте
- Договор поставки с юридическим лицом
- Инструкция по эксплуатации
Установка, обучение и поддержка на весь срок эксплуатации
- Монтаж и пусконаладка нашими инженерами
- Обучение врача и ассистента
- Оригинальные запчасти в наличии
Ключевые преимущества
MyRay Hyperion X9 Pro с цефалостатом, FOV 13 × 11 см — цифровая экстраоральная рентгеновская система, выполняющая панорамные 2D-исследования, конусно-лучевую компьютерную томографию, телерентгенографию. Имплантология, хирургия, эндодонтия, ортодонтия, ВНЧС и пазухи. Возможности аппарата разделены на установленные функции и дополнительные опции, которые должны быть перечислены в спецификации поставки.
Модель рассчитана на последовательный цифровой рабочий процесс: выбор клинической программы, позиционирование пациента, получение изображения, диагностический анализ и передача результата в архив клиники. Оператор выбирает минимально достаточное исследование по показанию.
Назначение и диагностический профиль
Диагностический профиль Hyperion X9 Pro 13 × 11 Ceph: Имплантология, хирургия, эндодонтия, ортодонтия, ВНЧС и пазухи. Выбор программы строится от клинического вопроса: обзорное 2D-исследование используют для первичной оценки, объёмное — когда требуется анализ анатомии в трёх плоскостях, а CEPH — для ортодонтических проекций.
Аппарат рассчитан на плановую загрузку рентгенологического кабинета. Для воспроизводимого результата важны подготовка пациента, удаление металлических предметов из области исследования, точное центрирование и выбор протокола, соответствующего размеру зоны интереса.
Диагностические режимы

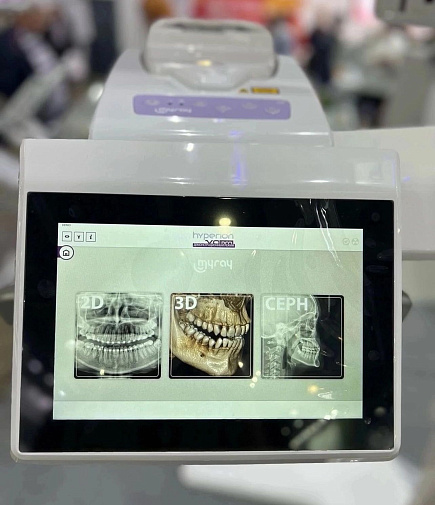

Установленные режимы визуализации: 2D; 3D; CEPH. Панорамная съёмка: Да; КЛКТ: Да; телерентгенография: Да.
Панорамные программы применяются для обзорной оценки зубных рядов, прикуса и смежных областей. КЛКТ используется, когда врачу требуется пространственная информация; CEPH предназначена для ортодонтических проекций и анализа роста.
FOV и выбор объёма исследования
Максимальный FOV составляет 13 × 11 см, минимальный — 4 × 4 см. Доступные области: 6 × 6; 8 × 8; 10 × 10; 11 × 10; 13 × 11 см. Полный объём выбирают для комплексной оценки, локальный — для ограниченной зоны интереса.
Минимальный воксель 68 мкм применяют при необходимости повышенной детализации. Для обзорных задач более крупный воксель уменьшает размер файла и время реконструкции. Отсутствующую анатомическую область нельзя восстановить программно после экспозиции.
Время и качество 3D-сканирования
Подтверждённый диапазон времени 3D-сканирования: 3,6 с–33,6 с. Если минимальное и максимальное значения совпадают, аппарат использует фиксированный цикл для указанной конфигурации.
Короткий протокол уменьшает риск артефактов движения, а высокодетализированный режим предъявляет более строгие требования к фиксации. Режим выбирают по клинической задаче, а не только по минимальной продолжительности.
Система 3 в 1
Панорамные, цефалометрические и КЛКТ-исследования объединены в одной масштабируемой платформе.
В Hyperion X9 Pro 13 × 11 Ceph эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.
FOV до 16 × 18 см
Максимальный объём охватывает зубочелюстно-лицевую область, оба ВНЧС, пазухи и дыхательные пути.
В Hyperion X9 Pro 13 × 11 Ceph эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.
Детализация до 68 мкм
eXtended Functionality формирует локальные объёмы для эндодонтии и височной кости.
В Hyperion X9 Pro 13 × 11 Ceph эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.
QuickSCAN от 3,6 секунды
Быстрые 3D-протоколы сокращают время исследования и дозовую нагрузку.
В Hyperion X9 Pro 13 × 11 Ceph эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.
MultiPAN и Focus-Free
Система создаёт пять фокусных слоёв и автоматически собирает оптимальную панораму.
В Hyperion X9 Pro 13 × 11 Ceph эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.
MRT и Scout View
Автоадаптивная экспозиция и сервоприводное центрирование подстраивают исследование под пациента.
В Hyperion X9 Pro 13 × 11 Ceph эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.
DCIII Direct Conversion
Опциональный 2D-датчик прямого преобразования повышает контраст при низкой дозе и быстрых протоколах.
В Hyperion X9 Pro 13 × 11 Ceph эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.
Полная CEPH-диагностика
Реверсивный цефалостат поддерживает взрослые и детские проекции, QuickCEPH, SMV и кисть.
В Hyperion X9 Pro 13 × 11 Ceph эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.
Панорамные и дополнительные программы
Панорамный режим входит в установленную конфигурацию. Время pan-исследований — 6 с–12,3 с; предусмотрены детские программы; доступны исследования внчс; доступны программы для пазух; предусмотрена программа bitewing.
Сегментированные и специализированные проекции ограничивают изображение областью интереса. Набор программ должен соответствовать установленной лицензии и не переносится автоматически между похожими модификациями семейства.
Телерентгенография
Цефалостат установлен; тип модуля — сканирующий; время исследования — 3,2 с–9 с. Модуль выполняет ортодонтические проекции в составе указанной конфигурации.
Для CEPH используются ушные оливы, назион и соответствующая ориентация головы. Тип датчика влияет на продолжительность исследования и требования к неподвижности пациента.

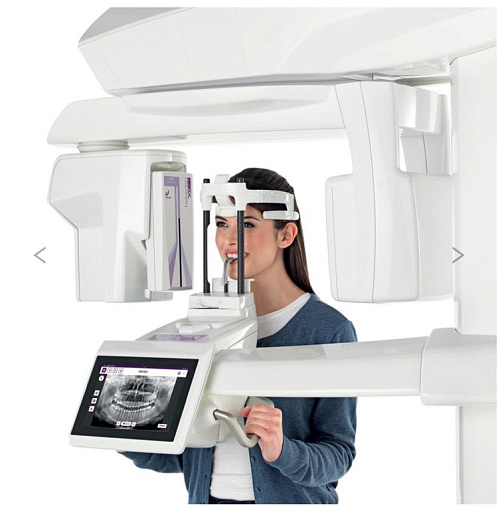

Позиционирование и работа с пациентом
Позиционирование лицом к оператору облегчает выравнивание анатомических плоскостей. Лазеры и регулируемые опоры используются вместе с прикусным блоком или беззубой опорой.
Конструкция допускает обследование пациента в инвалидном кресле. Предусмотренные положения пациента: стоя; сидя; в инвалидном кресле. Перед экспозицией снимают металлические предметы и проверяют неподвижность.
Дозовая оптимизация и контроль качества
Для контроля качества и дозовой оптимизации предусмотрены: низкодозовый режим, автоматический подбор экспозиции, опциональное подавление металлических артефактов.
Доза оптимизируется выбором программы, области и уровня качества. Низкодозовый режим применяется к подходящим клиническим задачам и не заменяет стандартный или высокодетализированный протокол, когда их информативность необходима.
Программное обеспечение и цифровой обмен
MyRay iRYS поддерживает MPR, имплантацию, 3D SMART, DICOM и цифровой обмен. Для цифрового обмена доступны: DICOM 3.0, TWAIN, VDDS, подключение к локальной сети.
Число рабочих мест, серверные узлы, имплантационные библиотеки, экспорт STL и дополнительные аналитические модули определяются лицензиями. Форматы обмена проверяют с информационной системой клиники до ввода оборудования.
Монтаж и требования к кабинету
Напольная система требует проектной проверки несущих конструкций, высоты помещения, защитной зоны, кабельных трасс и сервисных проходов. Рабочая станция и ИБП размещаются вне траектории движения аппарата.
Тип установки — напольное; настенное; электропитание — 115–240 в, 50/60 гц; зона без ceph — 1400 × 1200 мм; зона с ceph — 1400 × 1790 мм. Если точный монтажный размер не приведён, его берут из плана установки выбранного исполнения.
Практический рабочий процесс
Оператор выбирает исследование, устанавливает пациента по направляющим и опорам, проверяет выбранную область и запускает экспозицию из защищённой зоны. После получения данных врач сначала оценивает исходные изображения, затем применяет фильтры и измерения.
Для воспроизводимости клинике полезно закрепить протоколы по типам исследований, правила именования и хранения файлов, резервное копирование и контроль диагностического монитора. Регулярное обучение и техническое обслуживание уменьшают риск организационных повторов.
Для каких клиник подходит Hyperion X9 Pro 13 × 11 Ceph
- клиникам, которым необходимы панорамные 2D-исследования, конусно-лучевую компьютерную томографию, телерентгенографию;
- практикам по направлениям: имплантология, хирургия, эндодонтия, ортодонтия, внчс и пазухи.;
- организациям, которым важен выбор исследования под конкретную область;
- семейным стоматологиям при наличии детских программ;
- клиникам с цифровым архивом и несколькими диагностическими рабочими местами;
- кабинетам, подготовленным к указанным габаритам и электропитанию;
- практикам, которым требуется стандартизированный цифровой рабочий процесс;
- организациям, готовым отдельно зафиксировать аппаратные и программные опции.
Область сканирования: 13x11 см.- 14 ВНЧС обследований (с открытым и закрытым ртом);
- 3 обследования верхнечелюстных пазух;
- 10 цефалометрических обследований;
- 12 панорамных исследований;
- позиционирование с помощью лазера, сокращающее время на подготовку к обследованию.
- Компьютерная станция дополнительно
Опора - в комплекте (если нет возможности прикрепить к стене) - Цефалостат
Внимание! комплектация товара может отличаться от представленной на фотографии.
Логистика и поддержка
Доставка
- Доставка бесплатно при заказе от 50 000 ₽
- Срок доставки: 2–4 рабочих дня
- Подъём на этаж и занос в помещение по заявке
- Доставка через транспортные компании: СДЭК, Деловые Линии, Кит, Альбатрос, КСЭ, ПЭК, ЖДЭ
- Стоимость рассчитывается индивидуально
- Доставка до терминала ТК или до двери клиники
- При наличии на складе: отгрузка через 1–3 рабочих дня после оплаты
- Под заказ: сроки согласуются индивидуально
- Оперативная отправка по Москве — курьером в день оплаты при заказе до 10 утра
- Заводская упаковка
- Страхование груза при доставке ТК
- Гарантия сохранности при транспортировке
Условия гарантии и сервиса
Гарантийная поддержка оборудования, консультации и помощь при эксплуатации.
Регламентное обслуживание по расписанию. Инженер выезжает на объект.
При внеплановой неисправности — приоритетный выезд специалиста.
При получении оборудования проверьте упаковку и комплектность.
Оплата
- Безналичный расчёт: выставляем счёт на оплату, оформляем договор поставки
- Документы: УПД, инструкция, договор и другие необходимые документы
- НДС: работаем с НДС и без НДС, уточняйте при оформлении
- Сроки: отгрузка после поступления 100% оплаты на расчётный счёт
- Наличный расчёт: оплата в офисе при самовывозе
- Безналичный перевод: на расчётный счёт компании
- Банковская карта: принимаем Visa, MasterCard, Мир
- Документы: товарный чек, гарантийный талон, инструкция
- Для кого: ООО и ИП с положительной кредитной историей
- Условия: первый взнос и срок лизинга рассчитываются индивидуально
- Партнёры: работаем с ведущими лизинговыми компаниями России
- Преимущества: оборудование сразу в работу, платежи равными частями
- Рассрочка: обсуждается индивидуально при крупных заказах
- Скидки: для сетевых клиник и постоянных клиентов
- Акции: следите за специальными предложениями
- Кэшбэк: бонусы на следующие покупки расходных материалов
Позвоните по телефону 8 (800) 250-48-06 или оставьте заявку — менеджер свяжется с вами и подберёт оптимальный вариант оплаты.
Характеристики
| Параметр | Значение |
|---|---|
| Бренд | MyRay |
| Модель | Hyperion X9 Pro 13 × 11 Ceph |
| Страна бренда | Италия |
| Тип оборудования | КЛКТ / ортопантомограф / цефалостат |
| Режимы визуализации | 2D; 3D; CEPH |
| КЛКТ | Да |
| Панорамная съёмка | Да |
| Телерентгенография (CEPH) | Да |
| Максимальный FOV (Ш × В) | 13 × 11 см |
| Минимальный FOV (Ш × В) | 4 × 4 см |
| Доступные FOV | 6 × 6; 8 × 8; 10 × 10; 11 × 10; 13 × 11 см |
| Минимальный размер вокселя | 68 мкм |
| Максимальный размер вокселя | 300 мкм |
| Минимальное время 3D-сканирования | 3,6 с |
| Максимальное время 3D-сканирования | 33,6 с |
| Минимальное время PAN-сканирования | 6 с |
| Максимальное время PAN-сканирования | 12,3 с |
| Минимальное время CEPH-сканирования | 3,2 с |
| Максимальное время CEPH-сканирования | 9 с |
| Тип цефалостата | Сканирующий |
| Детские программы | Да |
| Исследование ВНЧС | Да |
| Исследование пазух | Да |
| Bitewing | Да |
| Сканирование моделей | Опция |
| Экспорт STL | Опция |
| Подавление металлических артефактов | Опция |
| Автофокус панорамного изображения | Да |
| Автоматический подбор экспозиции | Да |
| Низкодозовый режим | Да |
| Scout View / предварительное позиционирование | Да |
| Доступ для пациентов в инвалидном кресле | Да |
| Положение пациента | Стоя; сидя; в инвалидном кресле |
| Тип установки | Напольное; настенное |
| Регулировка высоты | Электрическая |
| Количество лазерных направляющих | 4 |
| Тип 3D-детектора | Аморфный кремний, CsI |
| Тип PAN-детектора | CMOS, CsI / CMOS, Cd-Te |
| Тип CEPH-детектора | CMOS, CsI / CMOS, Cd-Te |
| Разрядность 3D | 16 бит |
| Размер пикселя PAN | 70–100 мкм |
| Размер пикселя CEPH | 90–100 мкм |
| Размер фокального пятна | 0,5 мм |
| Минимальное анодное напряжение | 60 кВ |
| Максимальное анодное напряжение | 90 кВ |
| Минимальный анодный ток | 2 мА |
| Максимальный анодный ток | 16 мА |
| Программное обеспечение | MyRay iRYS |
| DICOM 3.0 | Да |
| TWAIN | Да |
| VDDS | Да |
| Подключение к локальной сети | Да |
| Электропитание | 115–240 В, 50/60 Гц |
| Масса без цефалостата | 155 кг |
| Масса с цефалостатом | 175 кг |
| Зона установки без цефалостата (Ш × Г) | 1400 × 1200 мм |
| Зона установки с цефалостатом (Ш × Г) | 1400 × 1790 мм |
| Модернизация до 3D | Да |
| Модернизация до CEPH | Да |
| Рабочая станция | Опция |
| Количество программных лицензий | Не указано производителем |
| Удалённый мониторинг | Да |
| Фирменные технологии | MRT; MultiPAN; iPAN Focus-Free; PiE; 3D SMART; QuickSCAN; DCIII; Scout View; Reality View |
| Коррекция артефактов движения | Нет |
| Сшивание 3D-объёмов | Нет |
| Многослойная панорамная реконструкция | Да |
| Датчик прямого преобразования | Опция |
Панорамные, объёмные и телерентгенографические исследования объединены в установленной конфигурации.
Максимальная область исследования составляет 13 × 11 см; меньшие поля выбираются по клинической задаче.
Минимальный размер вокселя 68 мкм предназначен для режимов с повышенной детализацией.
Диапазон протоколов позволяет выбирать соотношение скорости, дозы и детализации.
Цефалостат установлен и предназначен для ортодонтических телерентгенографических исследований.
Система создаёт пять фокусных слоёв и автоматически собирает оптимальную панораму.
Автоадаптивная экспозиция и сервоприводное центрирование подстраивают исследование под пациента.
Опциональный 2D-датчик прямого преобразования повышает контраст при низкой дозе и быстрых протоколах.
ЦЕННОСТЬ ДЛЯ КЛИНИКИ
Панорамные 2d-исследования, конусно-лучевую компьютерную томографию, телерентгенографию выполняются на собственной системе.
Модель рассчитана на имплантология, хирургия, эндодонтия, ортодонтия, внчс и пазухи..
Разные программы позволяют распределять быстрые и сложные исследования.
ПО, DICOM и дополнительные рабочие места подключаются по проекту.
Область, программа и качество назначаются под клинический вопрос.
Позиционирование и исходные данные оцениваются до применения фильтров.
Врач использует только режимы, установленные в выбранной конфигурации и подтверждённые лицензией.
Исследования обрабатываются в системе: MyRay iRYS.
Фиксируются модель Hyperion X9 Pro 13 × 11 Ceph, режимы и максимальный FOV 13 × 11 см.
В поставке закрепляется установленный сканирующий CEPH-модуль.
До заказа проверяются зона установки, питание, крепёж и сервисный доступ.
ПК, лицензии, DICOM, аксессуары, монтаж и обучение перечисляются отдельно.
Видеообзор
FAQ
Аппарат предоставляет области от 4 × 4 см до 13 × 11 см. Это позволяет разделить локальные и обзорные задачи, не используя максимальный объём автоматически.
Модель выполняет режимы 2D; 3D; CEPH и способна оставить внутри клиники значительную часть стоматологических исследований. Внешние направления сохранятся для задач, выходящих за пределы максимального FOV, разрешённых программ или компетенций персонала.
В конфигурации установлен сканирующий цефалостат, время исследования — 3,2 с–9 с. Его практическая ценность определяется ортодонтическим потоком и составом программ анализа.
В бюджет включают проект кабинета, монтаж, ИБП, хранение данных, лицензии, обучение и сервис. Полную стоимость владения разумно рассчитывать минимум на три–пять лет.
В конфигурации установлен сканирующий цефалостат, время исследования — 3,2 с–9 с. Его практическая ценность определяется ортодонтическим потоком и составом программ анализа.
Минимальный воксель 68 мкм и FOV 4 × 4 см позволяют использовать модель для локальных задач. Окончательно пригодность оценивают по клиническим снимкам с учётом шума и артефактов.
Минимальный воксель 68 мкм и FOV 4 × 4 см позволяют использовать модель для локальных задач. Окончательно пригодность оценивают по клиническим снимкам с учётом шума и артефактов.
Отдельная коррекция движения не заявлена, поэтому особенно важны фиксация головы и понятный инструктаж пациента. 3D-сканирование занимает 3,6 с–33,6 с.
Подавление металлических артефактов доступно как отдельный программный модуль. Его наличие и лицензию следует закрепить в поставке.
Автофокус помогает выбрать более резкий слой и снижает риск повтора при небольшом отклонении зубной дуги. Движение и выраженную ошибку положения головы он не исправляет.
Детские программы уменьшают область исследования и адаптируют параметры экспозиции. Для стабильного результата персоналу также нужен отработанный протокол позиционирования ребёнка.
Сканирование моделей доступно с дополнительным протоколом и аксессуарами. До заказа проверяют подставку, формат экспорта и требуемую лицензию.
После отправки: менеджер уточнит детали и пришлёт КП в течение 1 рабочего дня
Оставьте заявку и получите подарок! Менеджер свяжется с вами в ближайшее время и расскажет детали
Запросить PDF-спецификацию
Не знаете, какая конфигурация подойдёт? Менеджер поможет подобрать оптимальный вариант под ваш кабинет и бюджет
ПОДБЕРЁМ КОНФИГУРАЦИЮ И ПОДГОТОВИМ РАСЧЁТ ДЛЯ ВАШЕЙ КЛИНИКИ
Укажите параметры — и менеджер свяжется с вами с готовым КП, актуальной ценой и конкретными сроками поставки.
-
КП готово в течение 1 рабочего дня
-
Расчёт под вашу специализацию и бюджет
-
Ввод в эксплуатацию в подарок
-
Лизинговое финансирование — условия подбираются индивидуально
