Gendex GXCB-500 (14x8) дентальный томограф

Gendex GXCB-500 14 × 8,5 — дентальный 3D-томограф — система объёмной визуализации для имплантологии, хирургии, ортодонтии, анализа ВНЧС и челюстно-лицевой области. Аппарат работает в режимах 3D и занимает следующую позицию в модельном ряду: специализированный КЛКТ с несколькими цилиндрическими объёмами до 14 × 8,5 см и возможностью формирования расширенного объёма 14 × 14 см методом сшивания.

Описание ориентировано на практический выбор оборудования: какие исследования выполняются штатно, какие технологии влияют на результат, как организованы позиционирование и цифровой поток, а также какие компоненты необходимо закрепить в спецификации поставки.

Производитель и назначение системы

Gendex — американский бренд стоматологической рентгенодиагностики. GXCB-500 относится к раннему поколению специализированных КЛКТ Gendex и использует программную среду i-CAT Vision; это не модификация более поздней серии GXDP.

специализированный КЛКТ с несколькими цилиндрическими объёмами до 14 × 8,5 см и возможностью формирования расширенного объёма 14 × 14 см методом сшивания.

Диагностическая платформа

Аппарат формирует FOV 8,5 × 4, 8,5 × 8,5, 14 × 5 и 14 × 8,5 см; объём 14 × 14 см создаётся сшиванием двух исследований. Стандартный цикл занимает 8,9 секунды, а режим высокого разрешения — 23 секунды. Изотропный воксель выбирается от 125 до 400 мкм.

Исследование выбирают по клиническому вопросу: обзорная проекция подходит для первичной оценки, КЛКТ — для пространственного анализа, а телерентгенография — для ортодонтических измерений. Минимально достаточный протокол уменьшает ненужный объём данных и упрощает последующую интерпретацию.

Нативные и сшитые объёмы

Для большинства стоматологических задач используются нативные поля до 14 × 8,5 см. Они подходят для обеих челюстей, имплантологического планирования и оценки положения ретинированных зубов.

FOV 14 × 14 см получают сшиванием двух сканов. Это расширяет вертикальный охват, но требует особенно стабильного положения пациента: движение между экспозициями может создать границу совмещения.

Стандартный и высокодетализированный режимы

Стандартное сканирование занимает 8,9 секунды и работает с вокселем 300 или 400 мкм. Такой режим подходит для обзорной диагностики и уменьшает объём файлов.

Высокое разрешение выполняется за 23 секунды с вокселем 125, 200 или 250 мкм. Его выбирают для задач, где дополнительная детализация оправдывает более длительную фиксацию.

Плоскопанельный детектор

Аморфно-кремниевый детектор с активной областью 13 × 13 см регистрирует 14-битные данные. Изотропный воксель сохраняет одинаковый масштаб по всем пространственным направлениям.

Калибровка детектора влияет на однородность объёма и уровень артефактов. При приёмке аппарата предыдущего поколения проверяют фантомные исследования во всех разрешениях.

i-CAT Vision

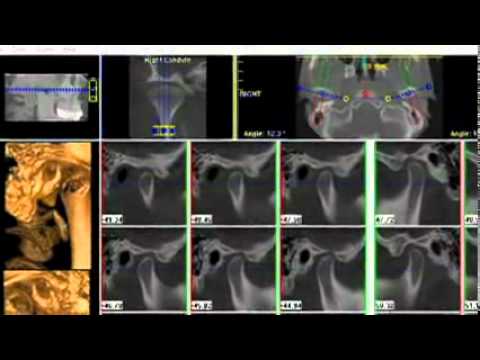

i-CAT Vision показывает аксиальные, сагиттальные и корональные срезы, криволинейную панораму и трёхмерную модель. Врач может измерять расстояния и готовить данные для имплантологического планирования.

Программная лицензия, совместимость с современной Windows и схема DICOM-обмена критичны для бывшего в эксплуатации оборудования. Их проверяют до переноса аппарата в новый кабинет.

Позиционирование для полного оборота

При 360-градусном вращении пациент должен оставаться неподвижным на протяжении всего цикла. Опоры головы и лазерные направляющие помогают совместить область интереса с центром FOV.

При высоком разрешении и сшивании требования к фиксации возрастают. Повторное исследование из-за движения увеличивает дозу, поэтому подготовке пациента уделяют отдельное время.

Роль КЛКТ без отдельного PAN-датчика

GXCB-500 ориентирован на объёмную визуализацию; панорамоподобные изображения формируются реконструкцией из КЛКТ. Это не тождественно отдельной низкодозовой панорамной экспозиции.

Клинике с большим потоком обычных ОПТГ может потребоваться отдельный ортопантомограф. GXCB-500 рационален там, где основная ценность — пространственная диагностика.

Выбор исследования в клиническом потоке

Для локального вопроса используется минимальный FOV 8,5 × 4 см, для комплексной оценки — объём до 14 × 14 см. Широкое поле не назначают только ради удобства: оно должно содержать именно те анатомические ориентиры, которые нужны врачу для диагноза и плана лечения. Если пространственная информация не требуется и аппарат поддерживает PAN, обзорную задачу рационально решать 2D-программой.

Для Gendex GXCB-500 подтверждены следующие средства адаптации исследования: детские программы, низкодозовый режим. Они решают разные задачи: детский или низкодозовый протокол управляет экспозицией, автоматический подбор помогает настроить генератор, а коррекция артефактов применяется уже к полученным данным. Эти функции нельзя объединять в одно рекламное обещание.

Комплектация и ввод в эксплуатацию

Поставка должна быть самодостаточной для заявленных режимов. В неё включают необходимые датчики, фиксаторы, калибровочные принадлежности, рабочую станцию или требования к ней, действующие лицензии, кабели, монтажные элементы и русскоязычную эксплуатационную документацию. Отдельно закрепляют монтаж, обучение, тестовые исследования и срок сервисной реакции.

До клинического запуска проверяют все программы, точность лазерного позиционирования, движение колонны и C-дуги, передачу данных, резервное копирование и открытие исследований на врачебных местах. Такая проверка защищает клинику от ситуации, когда аппарат формально установлен, но часть оплаченных режимов или сетевых функций недоступна.

Эксплуатация, обучение и контроль качества

Обучение должно охватывать не только выбор кнопки исследования. Оператору необходимо уметь соотносить клиническую задачу с программой, подбирать фиксаторы, распознавать типовые ошибки позиционирования, контролировать движение пациента и корректно завершать передачу данных. Для врача отдельно разбирают возможности и ограничения реконструкций, измерений и программной обработки, чтобы фильтр или красивый 3D-рендер не воспринимались как замена исходным срезам.

Регулярный контроль качества включает очистку и осмотр опор, проверку лазеров и аварийной кнопки, калибровку детектора по регламенту, тестовые изображения фантома и наблюдение за стабильностью сети. В журнале фиксируют ошибки, профилактическое обслуживание и вмешательства сервиса. Такой порядок помогает обнаружить постепенное снижение качества до того, как оно повлияет на клинические исследования и потребует повторных экспозиций.

Позиционирование и комфорт пациента

Пациент располагается сидя; лазерные направляющие и фиксаторы головы помогают удерживать область в центре вращения. Посадка повышает устойчивость при 23-секундном высокодетализированном протоколе и при последовательных сканах для сшивания.

Перед экспозицией оператор контролирует положение головы и отсутствие металлических предметов в зоне исследования. Надёжная фиксация особенно важна для высокодетализированных и длительных протоколов: она снижает риск смаза и повторной съёмки.

Программное обеспечение и интеграция

i-CAT Vision предназначена для реконструкции и диагностического просмотра; DICOM 3.0 обеспечивает передачу исследований. Совместимость лицензии, операционной системы, видеокарты и сетевого архива проверяют как единый комплект.

До ввода аппарата в эксплуатацию согласуют сетевую схему, места хранения исследований, формат передачи данных и число рабочих мест. Наличие функции в программной платформе не означает, что соответствующая лицензия автоматически входит в каждую поставку.

Монтаж и оснащение

Напольный аппарат требует выделенной рабочей зоны, силового подключения и места для пациентского кресла. Массу, габариты, состояние источника, детектора, компьютера и калибровочных фантомов подтверждают актом технического обследования.

Проект кабинета должен учитывать рабочую зону движущихся частей, электропитание, сеть, защиту оператора и доступ сервисного инженера. Состав поставки фиксируют до заказа, чтобы аппаратная конфигурация, программные лицензии и подготовленное помещение соответствовали друг другу.

Почему выбрать Gendex GXCB-500

Стабильная КЛКТ-платформа: GXCB-500 ориентирован именно на объёмную диагностику. Несколько высот FOV: Можно выбирать зубочелюстной или расширенный охват. Два уровня скорости: 8,9 секунды для обзора и 23 секунды для детализации. Сшивание: Вертикальный объём 14 × 14 см доступен без увеличения нативной панели. Проверенная программа: i-CAT Vision широко использовалась в имплантологической диагностике.

Для каких клиник подходит Gendex GXCB-500

• Имплантологические и хирургические клиники.
• Диагностические центры с приоритетом КЛКТ.
• Ортодонтические кабинеты, использующие объёмные реконструкции.
• Клиники, которым нужен FOV до 14 × 8,5 см.
• Организации с готовой DICOM-инфраструктурой.
• Покупатели, готовые провести технический аудит оборудования предыдущего поколения.
