DEXIS OP 3D, PAN и 3D FOV 9 × 11 см

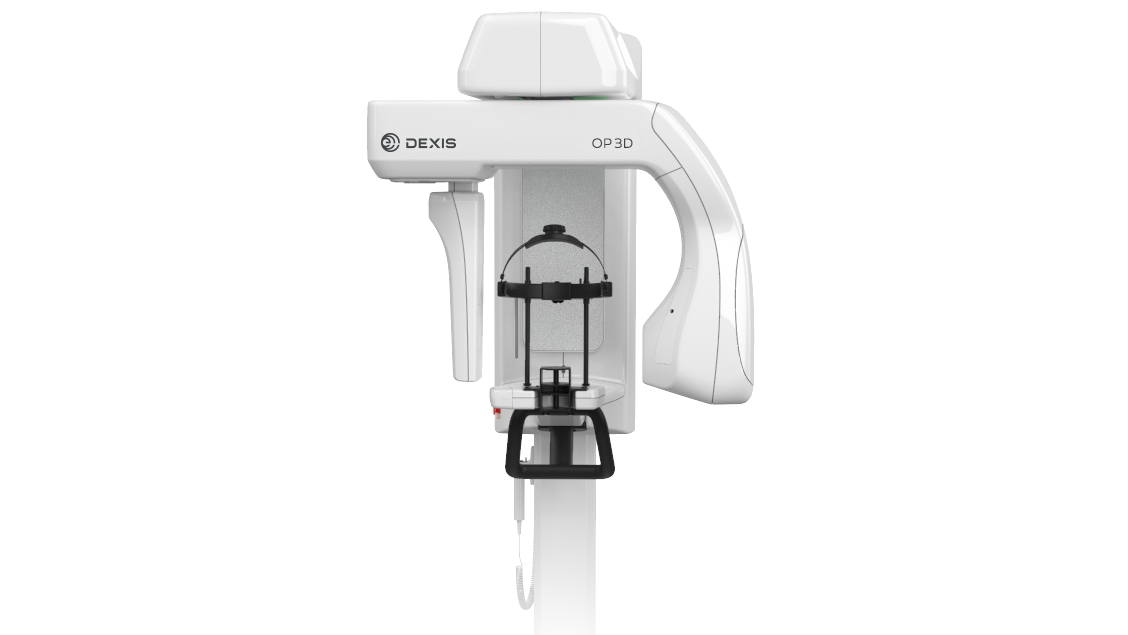

DEXIS OP 3D, PAN и 3D FOV 9 × 11 см — экстраоральная система для панорамной и конусно-лучевой диагностики. Максимальная область исследования составляет 9 × 11 см.

Ключевые особенности модели — SMARTVIEW 2.0, Четыре режима разрешения и MAR для всех FOV. Вместе они определяют диагностический охват, качество исходных данных и организацию работы врача с исследованиями.

Производитель и место модели в линейке

DEXIS — бренд стоматологической визуализации Envista. OP 3D — компактная модульная система, которая может начинаться с PAN и расширяться до КЛКТ и CEPH без замены основной платформы.

OP 3D предлагает FOV от локального 5 × 5 до 9 × 14 см; версии с 9 × 14 охватывают обе дуги и ВНЧС. Конфигурация определяется установленными 3D- и CEPH-модулями.

OP 3D PAN 9 × 11 следует рассматривать как конкретное исполнение семейства: его диагностический охват, наличие CEPH и доступные программные функции нельзя автоматически переносить с соседней модели того же бренда.

Диагностические возможности и FOV

OP 3D PAN 9 × 11 выполняет панорамные и конусно-лучевые исследования. Аппарат поставляется с возможностью установки цефалостата; максимальный доступный FOV — 9 × 11 см.

Доступные области исследования: 5 × 5; 6 × 9; 9 × 11 см; высота с шагом 5 мм. Уменьшенный объём применяют для локальной диагностики, когда важно ограничить экспозицию зоной интереса, а максимальный — для обзора обеих челюстей и прилегающих анатомических структур в пределах охвата модели.

Выбор FOV согласуют с клиническим вопросом, требуемой детализацией и допустимым временем исследования. Самый большой объём не является универсальным режимом для каждого пациента.

Клинические задачи и выбор протокола

Диапазон FOV 5 × 5; 6 × 9; 9 × 11 см; высота с шагом 5 мм позволяет использовать OP 3D PAN 9 × 11 в имплантологии, хирургической стоматологии, эндодонтии, ортодонтии и общей диагностике в той мере, в какой требуемая анатомическая область помещается в выбранный объём.

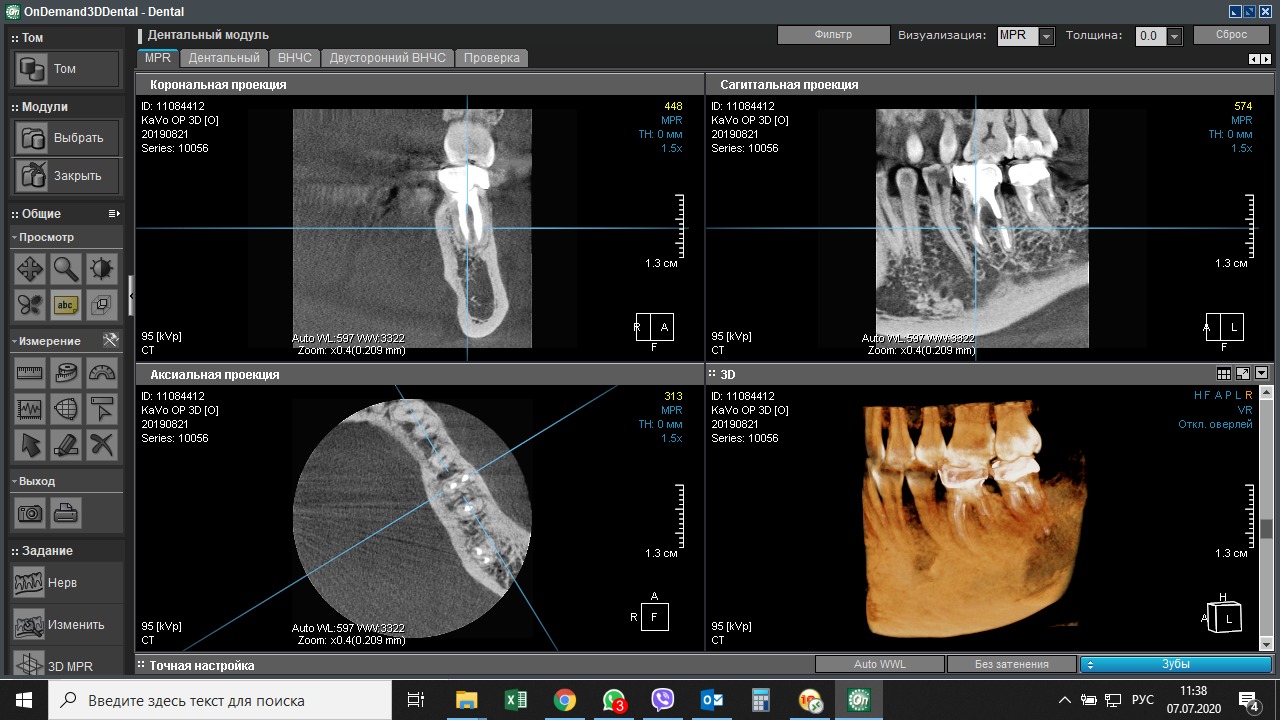

Для локальных исследований приоритетом становятся небольшой FOV и высокая пространственная детализация. Для комплексного планирования важнее анатомический охват, стабильное позиционирование и возможность просматривать данные в мультипланарных реконструкциях.

Протокол выбирает врач: аппарат предоставляет набор технических режимов, но не заменяет клиническое обоснование исследования.

SMARTVIEW 2.0

Оператор свободно позиционирует объём и изменяет его высоту с шагом 5 мм до экспозиции, получая до 36 вариантов FOV. Алгоритм особенно важен при наличии имплантатов, ортопедических конструкций или других источников помех: он повышает читаемость границ, не заменяя оценку исходных срезов врачом. Результат зависит от протокола, положения металла и движения пациента, поэтому технология снижает выраженность артефактов, но не обещает их полного удаления.

Четыре режима разрешения

Low Dose Technology, Standard, High и Endo позволяют выбирать соотношение дозы, времени и детализации. Для врача это означает более предсказуемый рабочий процесс: функция применяется в конкретном этапе получения, обработки или анализа изображения и помогает сократить число ручных действий. Доступность функции и необходимой лицензии проверяется по спецификации точной модификации.

MAR для всех FOV

Подавление металлических артефактов применяется ко всем объёмам и режимам разрешения. Практически это позволяет выбирать область исследования по клинической задаче: не сканировать весь доступный объём, если врачу требуется локальная зона, и переходить к расширенному обзору для комплексного планирования. Точный набор размеров и способ получения максимального объёма — за одну экспозицию или сшиванием — должны совпадать с выбранным исполнением аппарата.

ORTHOfocus

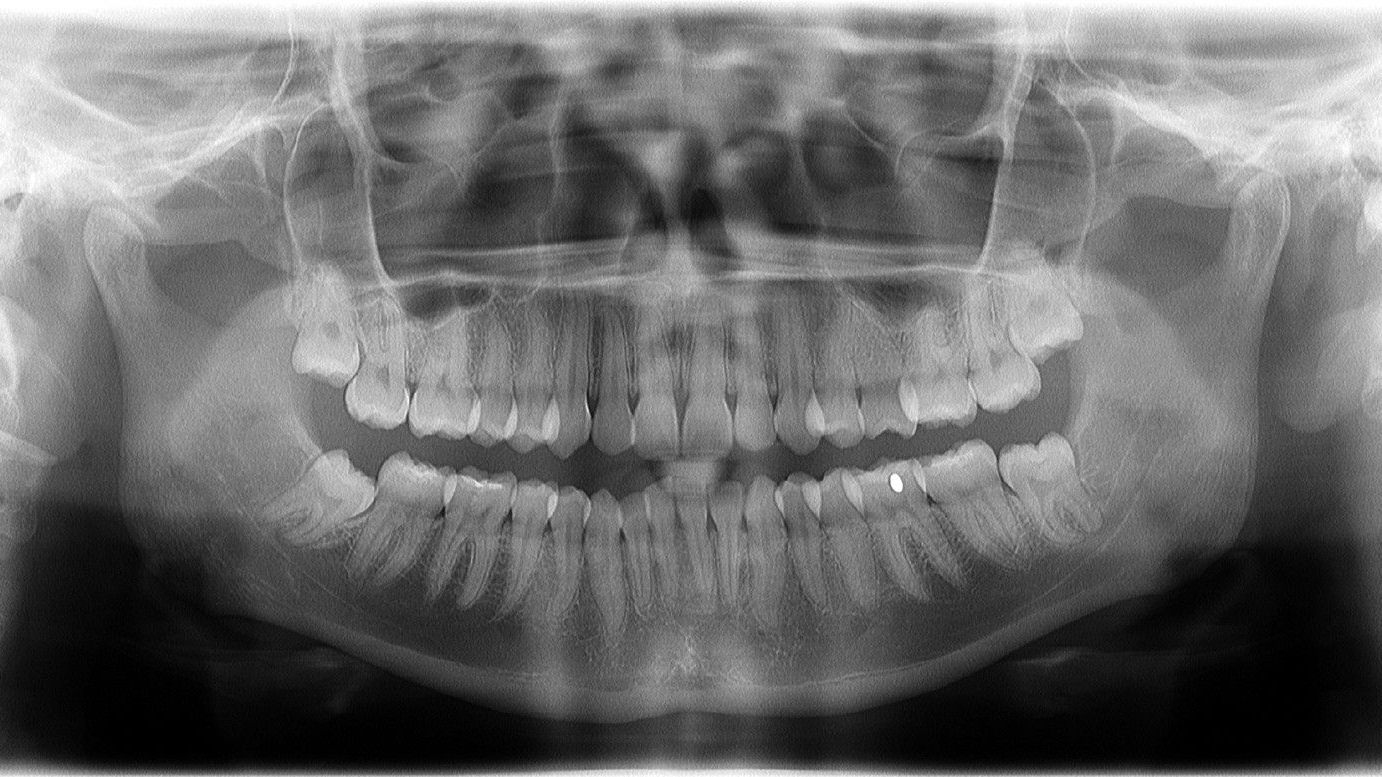

Аппарат автоматически выбирает оптимальный фокусный слой панорамного изображения. Врач получает больше информации из одной панорамной экспозиции и может выбрать наиболее информативное отображение зубной дуги после завершения исследования. Алгоритм помогает при небольших отклонениях фокусного слоя, но не компенсирует выраженное движение или грубую ошибку позиционирования.

Multilayer PAN

Опционально система сохраняет пять слоёв за одну экспозицию без увеличения времени и дозы. Практически это позволяет выбирать область исследования по клинической задаче: не сканировать весь доступный объём, если врачу требуется локальная зона, и переходить к расширенному обзору для комплексного планирования. Точный набор размеров и способ получения максимального объёма — за одну экспозицию или сшиванием — должны совпадать с выбранным исполнением аппарата.

QUICKcompose

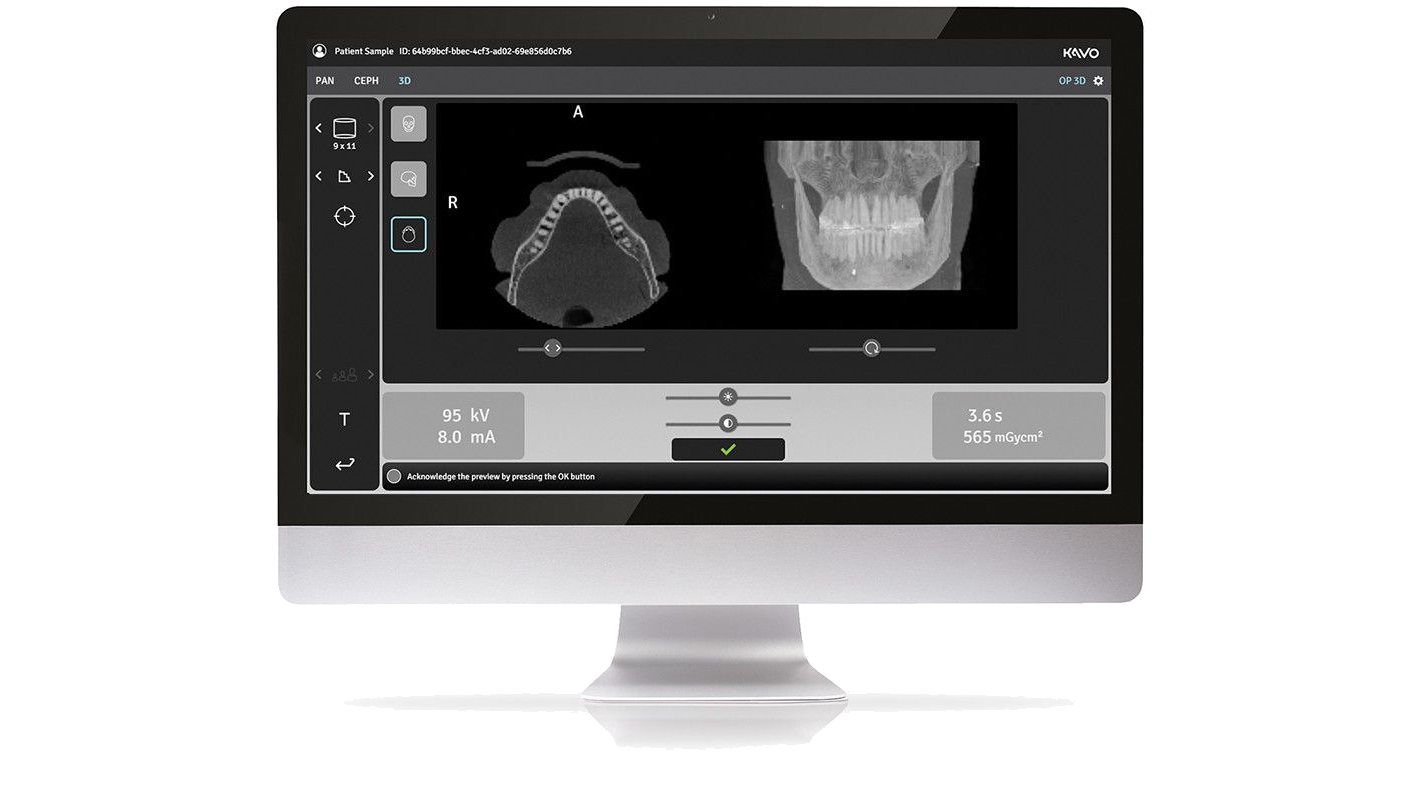

Предварительный просмотр появляется на интерфейсе сразу после сканирования для быстрой проверки результата. В единой среде врач открывает исследования, выполняет реконструкции и измерения, готовит материалы для консультации и передаёт данные в совместимые системы клиники. Количество рабочих мест, серверные функции, DICOM-узлы и дополнительные модули закрепляются в коммерческой спецификации.

Модульная платформа

Цефалостат ORTHOceph Plus можно добавить как отдельное оснащение без смешения с установленными PAN- и 3D-функциями. Для врача это означает более предсказуемый рабочий процесс: функция применяется в конкретном этапе получения, обработки или анализа изображения и помогает сократить число ручных действий. Доступность функции и необходимой лицензии проверяется по спецификации точной модификации.

Позиционирование и комфорт пациента

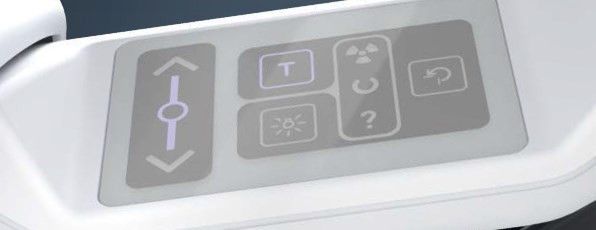

Графический интерфейс ведёт оператора от выбора программы к позиционированию. Автоматические перемещения датчиков и быстрый предпросмотр сокращают подготовку между исследованиями; аппарат доступен пациентам в инвалидных креслах.

Стабильное положение пациента важно не только для удобства, но и для качества исходных проекций. Лазерные направляющие, опоры и моторизованная регулировка высоты рассматриваются как часть единого рабочего процесса, который начинается с выбора программы и заканчивается проверкой положения зоны интереса.

Панорамная и цефалометрическая диагностика

CEPH-версии используют ORTHOceph Plus для латеральных, детских латеральных, PA- и карпальных исследований. Конфигурации без CEPH сохраняют возможность последующей модернизации.

Панорамные и телерентгенографические программы оцениваются отдельно от КЛКТ: у них собственные датчики, время сканирования, набор проекций и программные лицензии. Наличие названия CEPH в семействе не означает, что цефалостат установлен в каждой поставке.

Программное обеспечение и интеграция

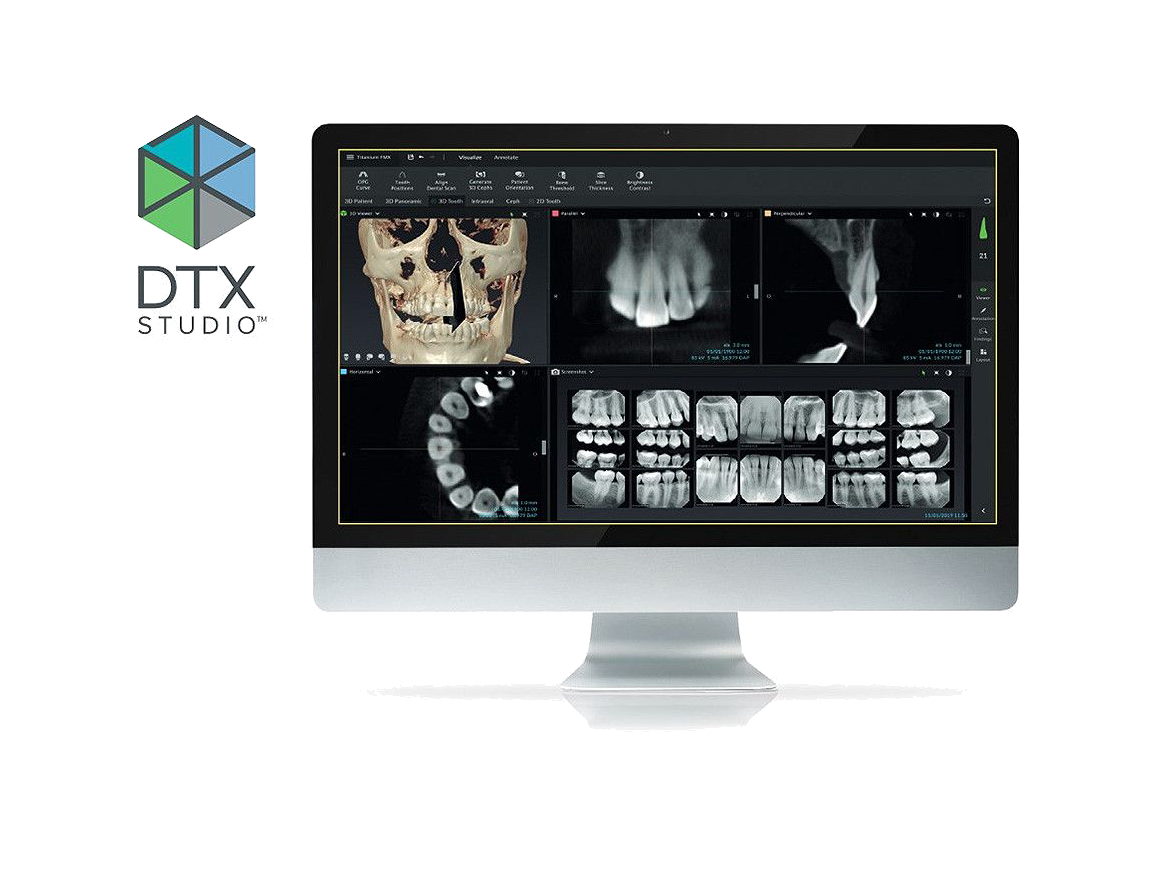

OP 3D интегрируется с DTX Studio Clinic и фирменными программами визуализации DEXIS. DICOM, планирование, сетевые рабочие места и дополнительные модули закрепляются лицензиями.

До внедрения проверяют совместимость форматов, DICOM-сценарии, сетевое хранение, количество рабочих мест и требования к рабочей станции. Это позволяет заранее отделить стандартный просмотр исследований от приобретаемых модулей имплантационного планирования, сегментации, экспорта STL или цефалометрического анализа.

Комплектация и подготовка кабинета

До заказа фиксируются точный FOV, установленный или опциональный CEPH, рабочая станция, количество лицензий, программные модули, монтажное основание и сетевые интерфейсы. Проект кабинета учитывает габариты, массу, сервисные зоны, электропитание и радиационную защиту.

В договор поставки целесообразно включить перечень датчиков, позиционеров, прикусных блоков, калибровочных принадлежностей, аксессуаров для сканирования моделей, обучение и условия сервисного обслуживания. Так функции платформы не смешиваются с фактически приобретаемым оснащением.

Почему выбрать OP 3D PAN 9 × 11

• максимальный FOV 9 × 11 см в точной конфигурации;
• фирменная технология SMARTVIEW 2.0;
• фирменная технология Четыре режима разрешения;
• панорамная и 3D-диагностика на одной платформе;
• программная интеграция и возможность зафиксировать оснащение под задачи клиники.

Для каких клиник подходит OP 3D PAN 9 × 11

OP 3D PAN 9 × 11 выбирают не только по размеру FOV, но и по фирменным технологиям, программной среде и точной комплектации.

• клиникам, которым требуется максимальный FOV 9 × 11 см;
• отделениям имплантологии, хирургии и общей стоматологии;
• врачам, которым нужны локальные и обзорные 3D-протоколы;
• клиникам, использующим панорамную диагностику и цифровое планирование;
• кабинетам, где важны функции SMARTVIEW 2.0 и Четыре режима разрешения;
• организациям, которым требуется DICOM-интеграция и несколько рабочих мест;

Окончательный состав поставки закрепляется спецификацией до проектирования кабинета и оформления заказа.
