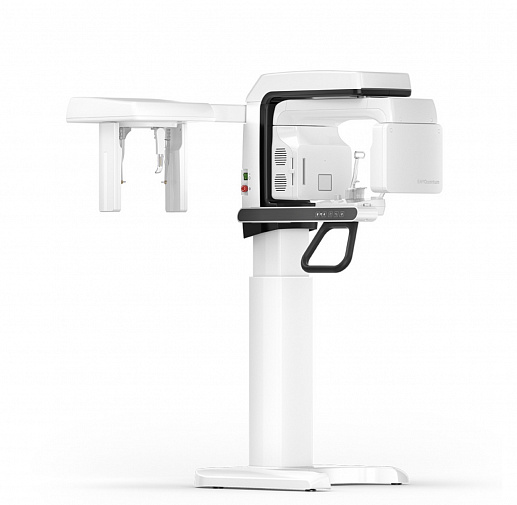

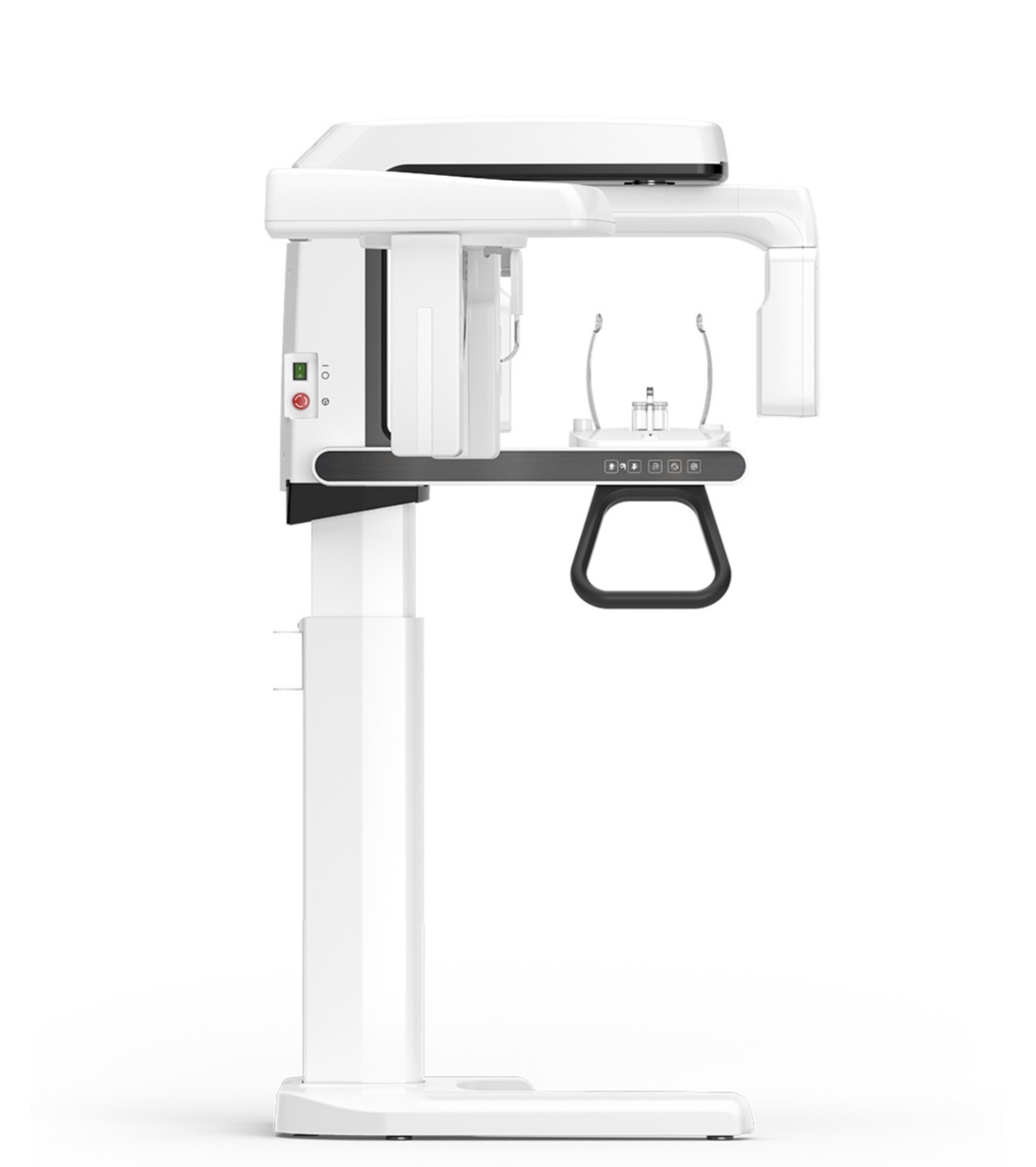

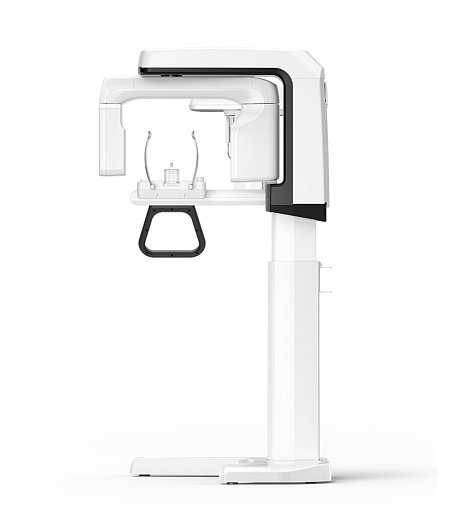

Ray α-SM3D Quantum 16x10 — дентальный 3D-томограф с цефалостатом

Ray α-SM3D Quantum — конусно-лучевой компьютерный томограф последнего поколения от Ray (Южная Корея) с функциями КЛКТ, панорамной и цефалометрической съёмки. Разработан для точной 3D-диагностики в имплантологии, ортодонтии, хирургии и эндодонтии. Модульная архитектура позволяет дооснащать аппарат цефалостатом и дополнительными опциями.

Расширенное поле обзора 16×10 см — один снимок, все детали

• FOV 16×10 см — за одно сканирование аппарат захватывает весь зубной ряд, третьи моляры, оба височно-нижнечелюстных сустава, околоносовые пазухи, дыхательные пути и шейный отдел позвоночника. Врачу не нужно делать несколько снимков — полная картина доступна сразу
• Максимальный FOV до 16×16 см при сшивке — программа автоматически объединяет два скана в одно увеличенное изображение. Это необходимо при планировании ортогнатических операций и анализе сложных анатомических зон: верхнечелюстной пазухи, альвеоло-антральной артерии, нижнечелюстного нерва
• Предустановленные зоны FOV — в интерфейсе уже заложены типовые области съёмки (полная челюсть, зона имплантации, ВНЧС и т.д.), выбор нужной зоны занимает 1–2 клика без ручной настройки координат

Высокое разрешение и технологии обработки изображений

• Размер вокселя от 100 до 200 мкм — воксель — это минимальная точка 3D-изображения (как пиксель, но в объёме). Чем меньше воксель, тем выше детализация. При 100 мкм врач различает тонкие стенки каналов, микротрещины корней и границы костной ткани для точного планирования имплантации
• Технология MAR (Metal Artifact Reduction) — у пациентов с коронками, штифтами или имплантами металл создаёт на снимке яркие засветы и полосы, мешающие диагностике. MAR программно удаляет эти артефакты, позволяя видеть ткани рядом с металлическими конструкциями. Работает в режиме Jaw (челюсть)
• Технология DPNR (Detail Preserving Noise Reduction) — цифровой шум на снимках (зернистость) снижает читаемость мелких структур. DPNR убирает шум, но сохраняет контуры и детали анатомии — костные трабекулы, стенки каналов, периодонтальные щели остаются чёткими
• Технология AMF (Adaptive Moving Focus) — при панорамной съёмке аппарат автоматически выбирает оптимальный слой фокусировки по ходу вращения. Результат — резкая панорама без размытых участков, чёткая визуализация пародонта, кариозных полостей и периапикальных очагов

Скорость работы

• Время КЛКТ-сканирования — от 4 до 14 секунд — быстрый скан означает минимум движений пациента во время съёмки и, как следствие, снимок без смазов. Короткая экспозиция также снижает лучевую нагрузку
• Реконструкция 3D-изображения — 7 секунд — после окончания сканирования готовый 3D-объём появляется на экране через 7 секунд. Врач может сразу приступить к анализу, не дожидаясь длительной обработки
• Панорамная съёмка — до 13 секунд — стандартный обзорный снимок (ОПТГ) формируется менее чем за 13 секунд, что комфортно для пациента и достаточно для качественного изображения
• Цефалометрия One-shot — от 4 секунд — телерентгенограмма (ТРГ) выполняется за один проход датчика всего за 4 секунды. Быстрая съёмка исключает искажения от непроизвольных движений головы и минимизирует дозу облучения

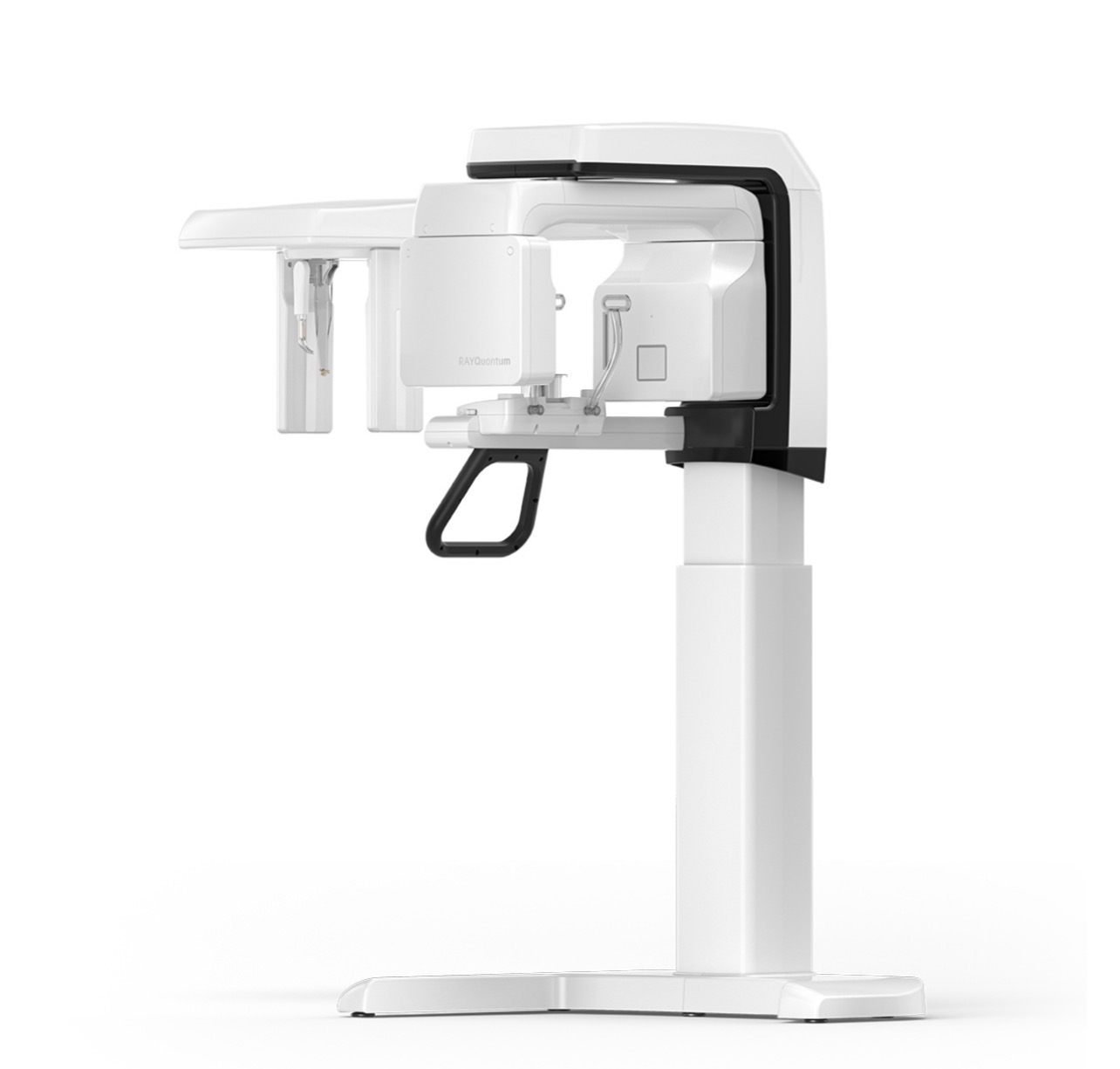

Цефалостат

• Сканирующий цефалостат (SC) — модуль для получения телерентгенограмм (ТРГ) в боковой и прямой проекциях. Используется в ортодонтии для расчёта углов и пропорций черепа, планирования брекет-систем, элайнеров и ортогнатических операций
• Режим One-shot за 4 секунды — датчик проходит за один раз без остановок. Обычное сканирование занимает более 6 секунд, а One-shot сокращает время вдвое, уменьшая дозу и устраняя артефакты от движений пациента
• Возможность дооснащения — можно приобрести аппарат без цефалостата (дешевле) и установить его позже, когда возникнет клиническая потребность. Замена всего томографа не требуется

Клиническое применение

• Имплантология — 3D-визуализация костного гребня, измерение высоты и ширины кости, определение расстояния до нерва, планирование позиции имплантов, создание хирургических шаблонов, протоколы All-on-4 / All-on-6
• Ортодонтия — обнаружение ретинированных (непрорезавшихся) и сверхкомплектных зубов, анализ их положения в кости, цефалометрические расчёты для планирования перемещения зубов
• Хирургия — предоперационная оценка перед удалением сложных моляров (близость к нерву, корни в пазухе), планирование ортогнатических операций по коррекции прикуса
• Эндодонтия — визуализация анатомии корневых каналов, выявление дополнительных каналов, оценка периапикальных очагов, контроль качества пломбировки каналов
• Двусторонний анализ ВНЧС — одновременная оценка обоих височно-нижнечелюстных суставов на одном снимке: положение головки, состояние суставной щели, наличие деформаций
• Анализ дыхательных путей и пазух — оценка проходимости верхних дыхательных путей (актуально при храпе и апноэ), состояние околоносовых пазух, выявление одонтогенных синуситов

Комфорт и эргономика

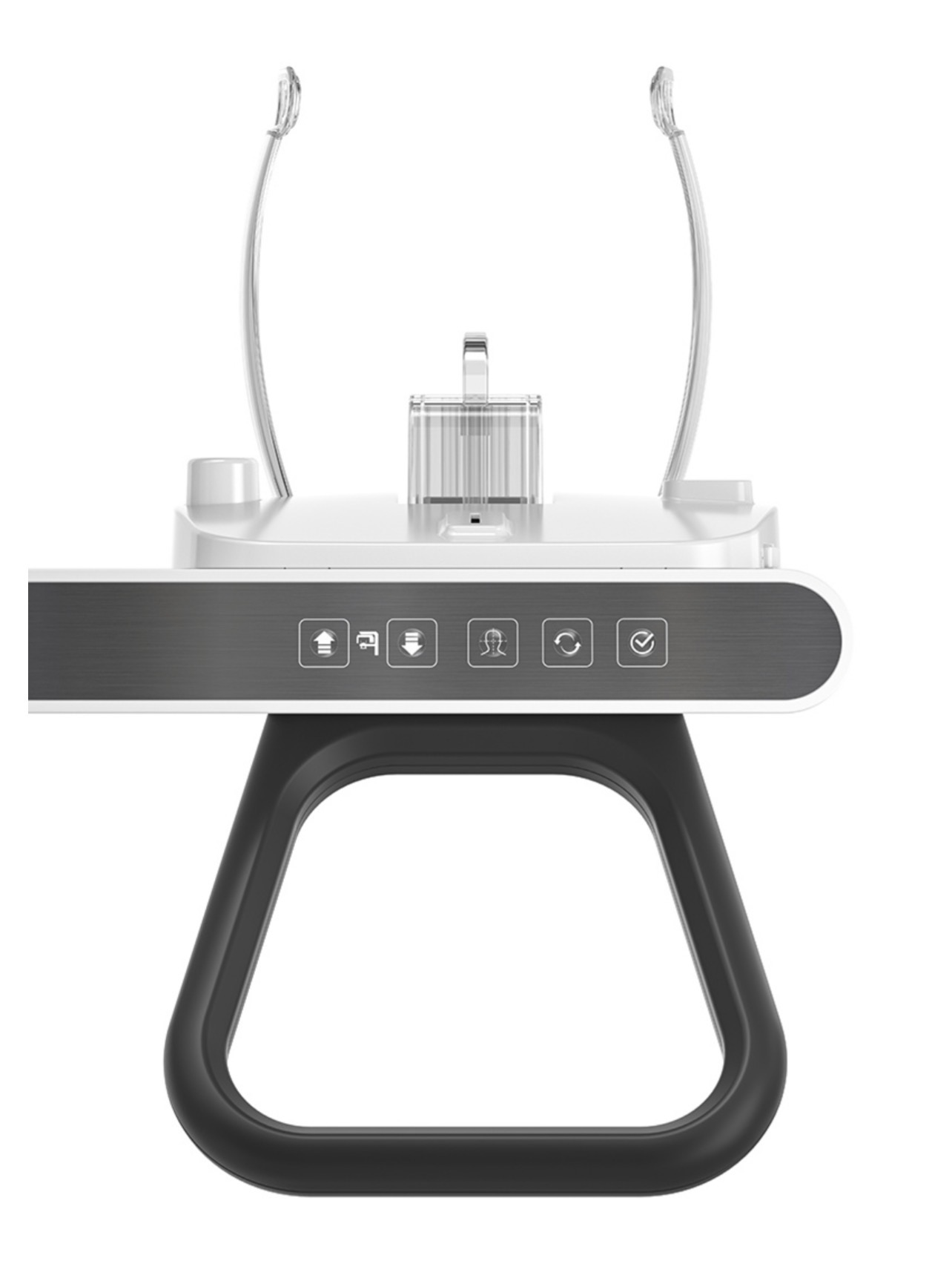

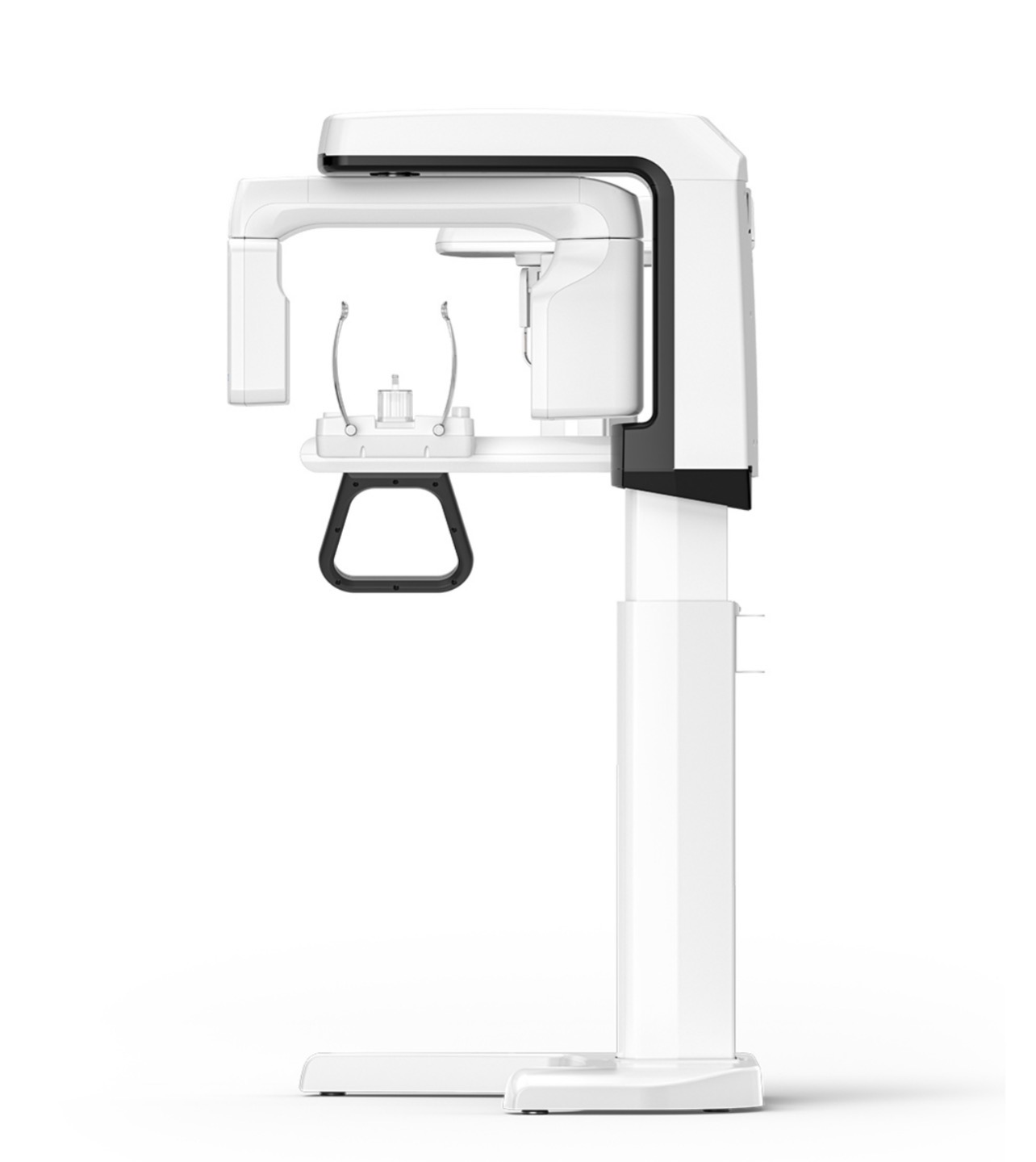

• Позиционирование «лицом к лицу» — оператор стоит напротив пациента и видит его лицо во время установки. Зрительный контакт снижает тревожность, а прямой обзор помогает точно зафиксировать голову для снимка без перекосов

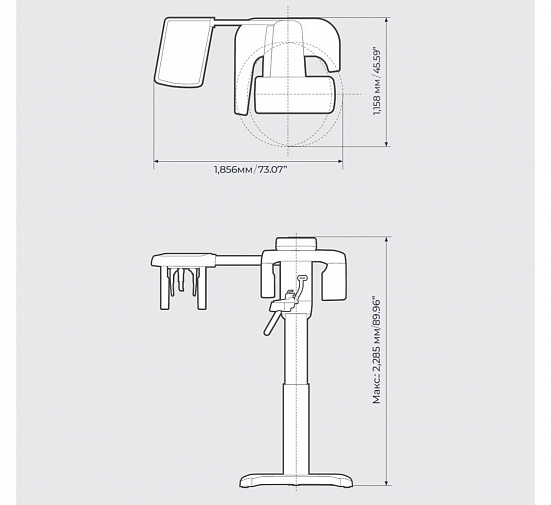

• Компактные габариты — аппарат занимает минимум площади и помещается в рентгеновский кабинет небольшой клиники. Не требует специального расширения помещения
• Доступность для пациентов в инвалидных колясках — конструкция позволяет провести сканирование сидя, без необходимости пересаживать пациента
• Беспроводной RF-пульт управления — оператор запускает съёмку дистанционно, не возвращаясь к компьютеру. Это ускоряет рабочий процесс и позволяет оставаться рядом с пациентом до последнего момента

Программное обеспечение

• SMARTDent — программа для работы с 2D-снимками: просмотр панорамных изображений, регулировка яркости/контраста, виртуальное моделирование позиций имплантов и каналов, поиск пациентов по ID/имени/дате. Поддерживает стандарт DICOM 3.0 (16 бит) для обмена данными с другими системами и TWAIN для подключения внешних устройств

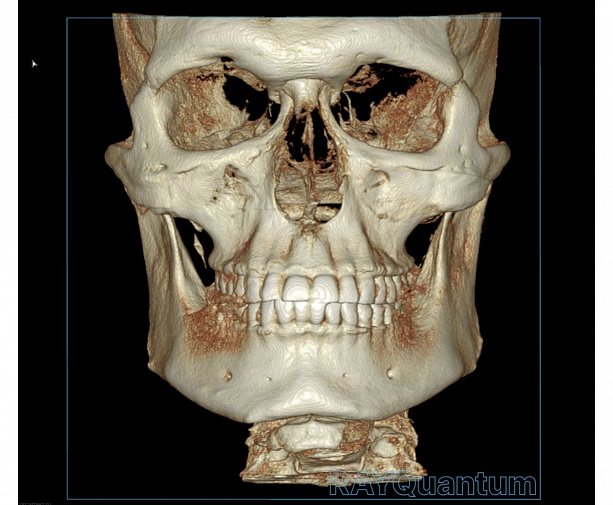

• OnDemand 3D — программа для полноценной работы с 3D-объёмами: послойные срезы в любой плоскости, панорамные реконструкции, 3D-рендеринг, виртуальная расстановка имплантов, измерение расстояний и углов, анализ ВНЧС и дыхательных путей, экспорт DICOM и запись на CD/DVD
• Интерфейс в тёмном режиме — тёмный фон экрана повышает контрастность рентгеновских снимков и снижает нагрузку на глаза врача при длительной работе
• Совместимость с интраоральными и лицевыми 3D-сканерами — данные КЛКТ можно совместить с оптическими сканами зубных рядов и лица пациента для создания единой цифровой модели. На её основе проектируются STL-файлы для хирургических шаблонов, коронок и протезов

Система поддержки RAYGuard

• Удалённый мониторинг 24/7 — аппарат постоянно передаёт данные о своём состоянии на сервер производителя. При возникновении неисправности система автоматически фиксирует ошибку и уведомляет сервисную службу ещё до обращения клиники
• Оперативная удалённая диагностика — инженер подключается к аппарату дистанционно, определяет причину проблемы и в большинстве случаев устраняет её без выезда. Это сокращает время простоя оборудования и затраты на сервисное обслуживание

Ключевые преимущества Ray α-SM3D Quantum

• 3 в 1 — КЛКТ, панорама и цефалометрия в одном аппарате. Клинике не нужно покупать отдельный панорамный аппарат и отдельный цефалостат — всё совмещено
• Расширенный FOV 16×10 см — крупное поле обзора позволяет получить полную диагностическую картину за один скан без повторных съёмок
• Тройная система улучшения изображения: MAR + DPNR + AMF — три алгоритма работают совместно: убирают артефакты от металла, снижают шум и оптимизируют фокусировку панорамы
• Реконструкция за 7 секунд — врач и пациент не ждут — 3D-снимок готов практически мгновенно после сканирования
• Разрешение от 100 мкм — детализация на уровне премиум-сегмента, позволяет видеть тончайшие анатомические структуры
• Модульная конструкция — начните с базовой комплектации и добавьте цефалостат или другие опции позже, когда потребуется. Инвестиция растёт вместе с клиникой
• Компактный корпус — помещается в малогабаритный рентген-кабинет, не требует перепланировки
• Система RAYGuard — круглосуточный удалённый мониторинг и диагностика снижают простои и расходы на сервис
• Производство Ray (Южная Корея) — крупный специализированный производитель дентальной визуализации с развитой сервисной сетью и наличием запасных частей

Технические характеристики

Комплектация

• Основной модуль томографа Ray α-SM3D Quantum
• Мощный компьютер и монитор
• Клавиатура и мышь
• Программное обеспечение SMARTDent + OnDemand 3D
• Беспроводной RF-пульт управления
