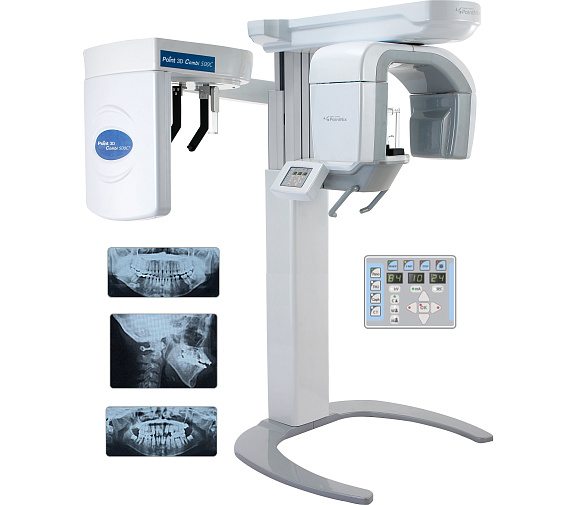

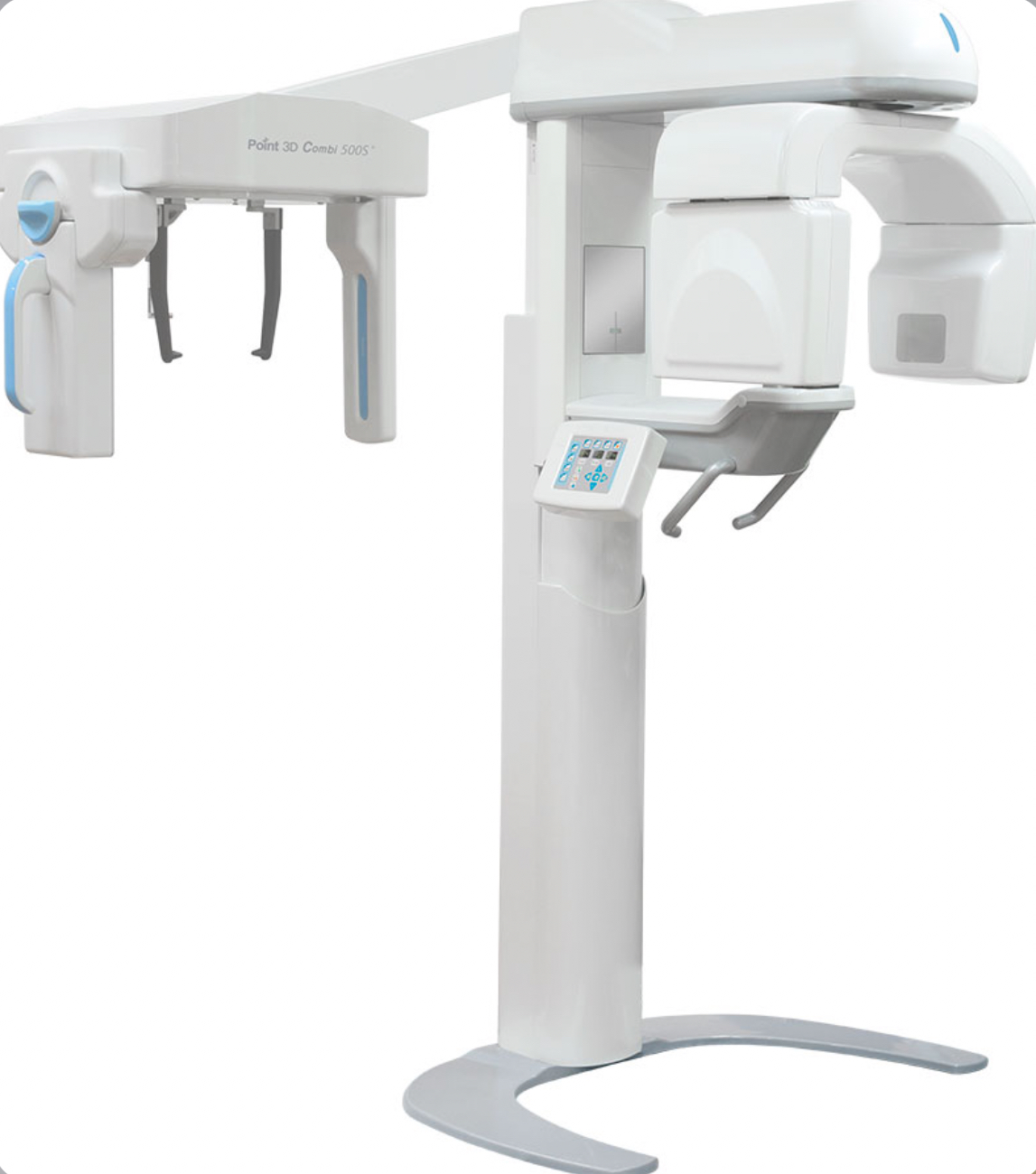

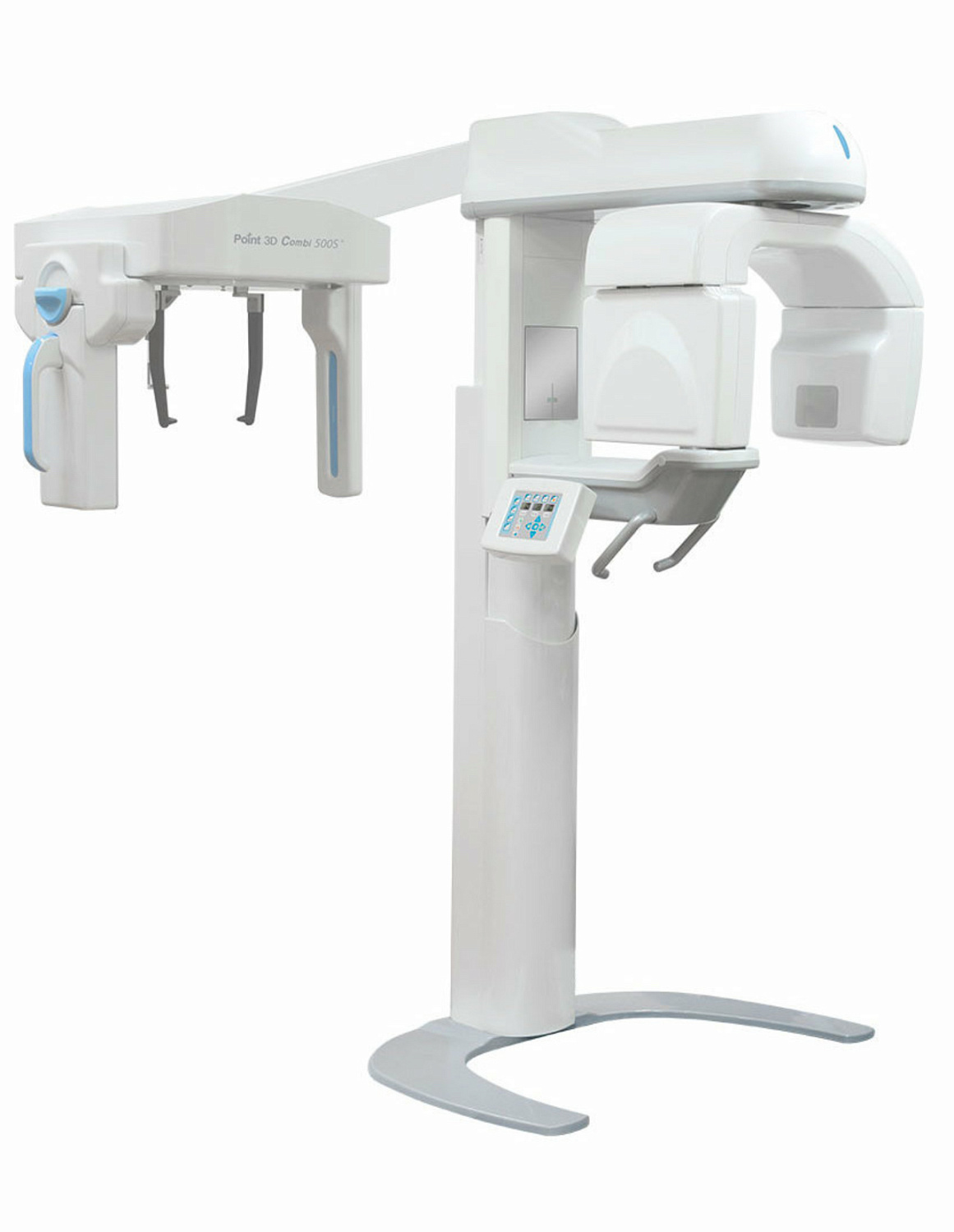

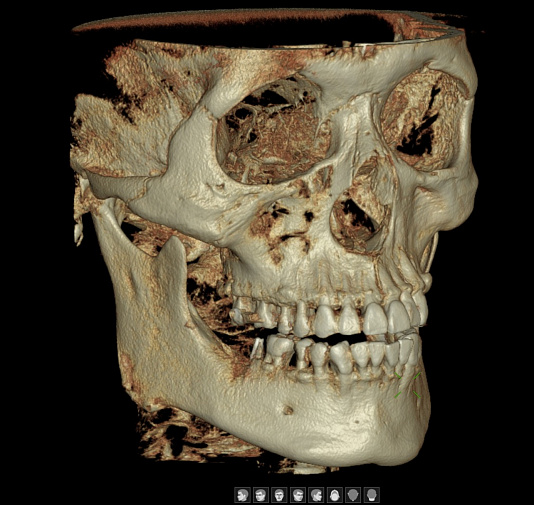

Point 3D Combi 500C (единый датчик 16x15) дентальный 3D томограф с цефом

PointNix Point 3D Combi 500C с цефалостатом, FOV 16 × 15 см — цифровая экстраоральная рентгеновская система, выполняющая панорамные 2D-исследования, конусно-лучевую компьютерную томографию, телерентгенографию. Имплантология, хирургия, ортодонтия и расширенная челюстно-лицевая диагностика. Возможности аппарата разделены на установленные функции и дополнительные опции, которые должны быть перечислены в спецификации поставки.

Модель рассчитана на последовательный цифровой рабочий процесс: выбор клинической программы, позиционирование пациента, получение изображения, диагностический анализ и передача результата в архив клиники. Оператор выбирает минимально достаточное исследование по показанию.

Назначение и диагностический профиль

Диагностический профиль Point 3D Combi 500C: Имплантология, хирургия, ортодонтия и расширенная челюстно-лицевая диагностика. Выбор программы строится от клинического вопроса: обзорное 2D-исследование используют для первичной оценки, объёмное — когда требуется анализ анатомии в трёх плоскостях, а CEPH — для ортодонтических проекций.

Аппарат рассчитан на плановую загрузку рентгенологического кабинета. Для воспроизводимого результата важны подготовка пациента, удаление металлических предметов из области исследования, точное центрирование и выбор протокола, соответствующего размеру зоны интереса.

Диагностические режимы

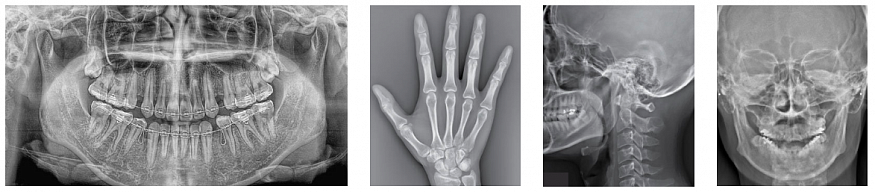

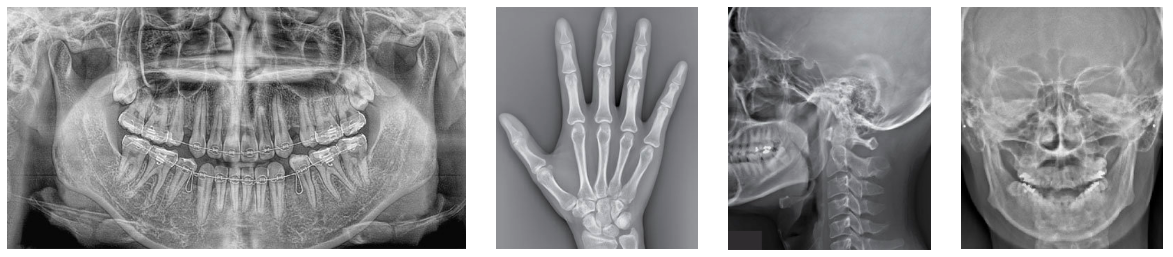

Установленные режимы визуализации: 2D; 3D; CEPH. Панорамная съёмка: Да; КЛКТ: Да; телерентгенография: Да.

Панорамные программы применяются для обзорной оценки зубных рядов, прикуса и смежных областей. КЛКТ используется, когда врачу требуется пространственная информация; CEPH предназначена для ортодонтических проекций и анализа роста.

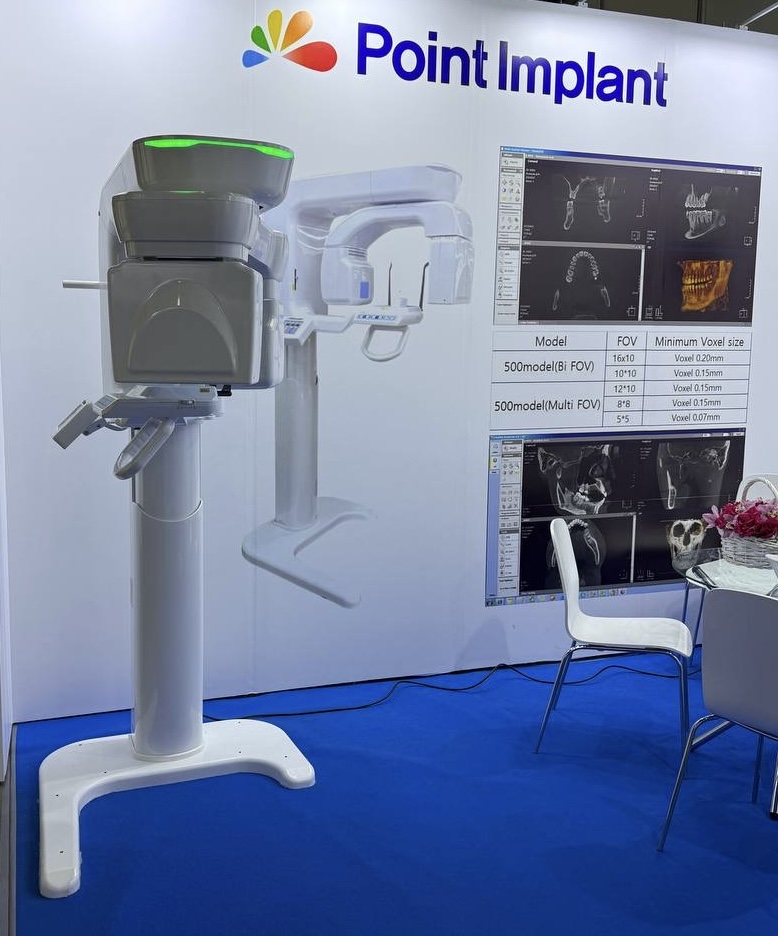

FOV и выбор объёма исследования

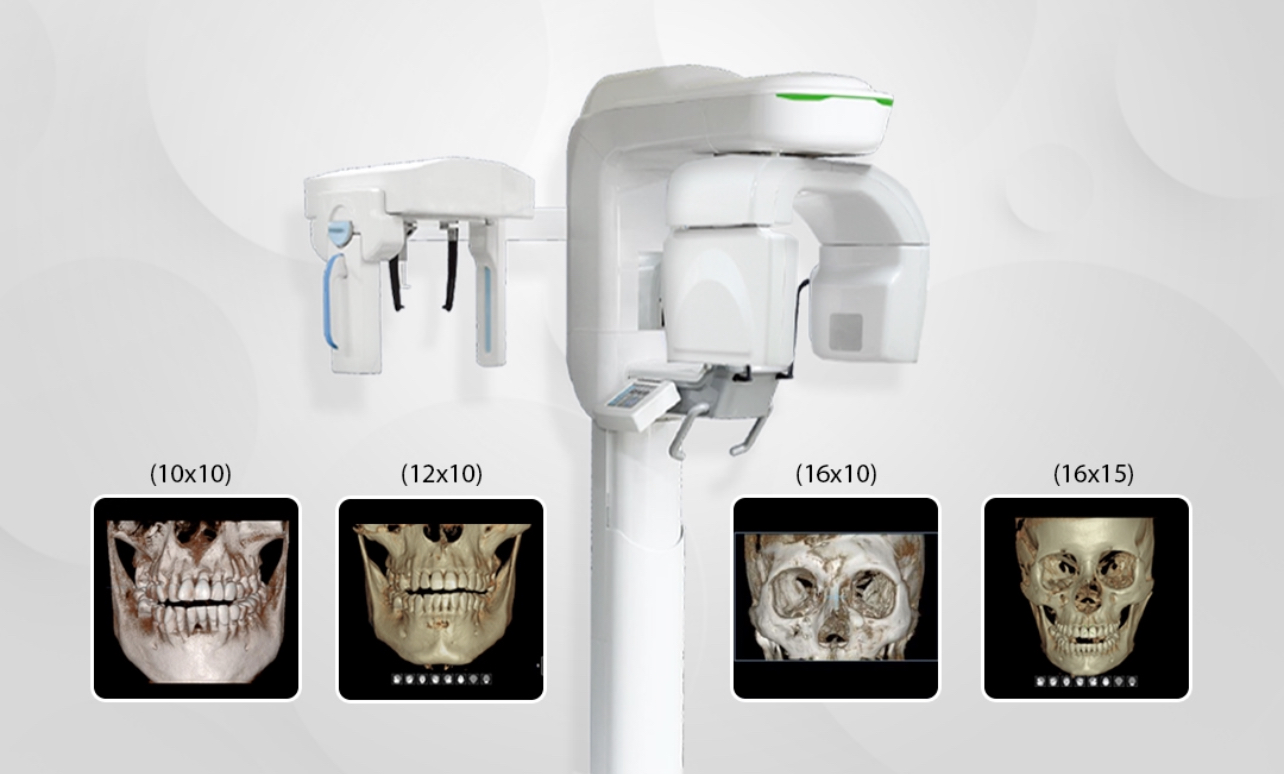

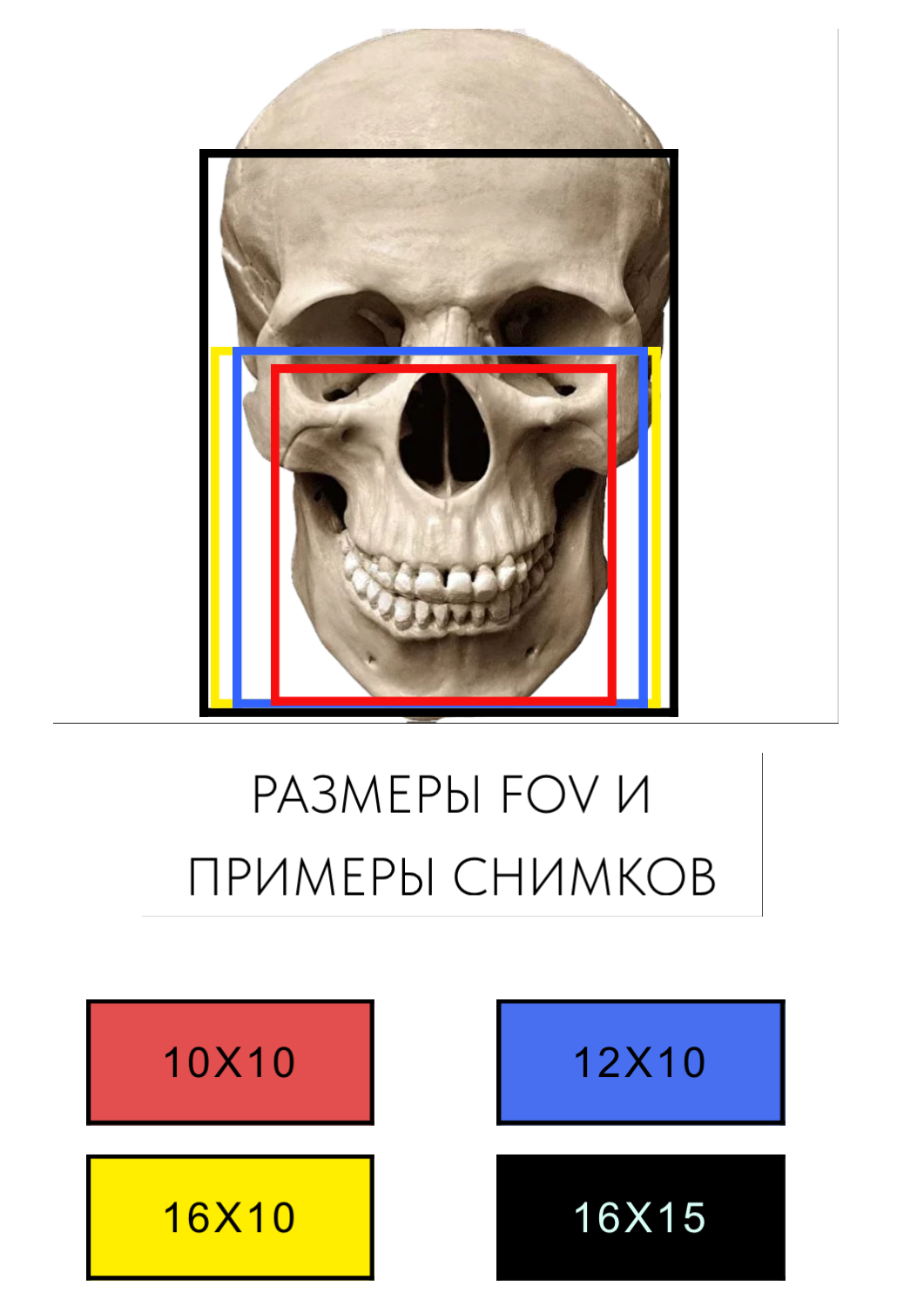

Максимальный FOV составляет 16 × 15 см, минимальный — 10 × 9 см. Доступные области: 5 × 5; 10 × 10; 12 × 10; 16 × 10; 16 × 15 см. Полный объём выбирают для комплексной оценки, локальный — для ограниченной зоны интереса.

Минимальный воксель 183 мкм применяют при необходимости повышенной детализации. Для обзорных задач более крупный воксель уменьшает размер файла и время реконструкции. Отсутствующую анатомическую область нельзя восстановить программно после экспозиции.

Время и качество 3D-сканирования

Подтверждённый диапазон времени 3D-сканирования: 19 с–19 с. Если минимальное и максимальное значения совпадают, аппарат использует фиксированный цикл для указанной конфигурации.

Короткий протокол уменьшает риск артефактов движения, а высокодетализированный режим предъявляет более строгие требования к фиксации. Режим выбирают по клинической задаче, а не только по минимальной продолжительности.

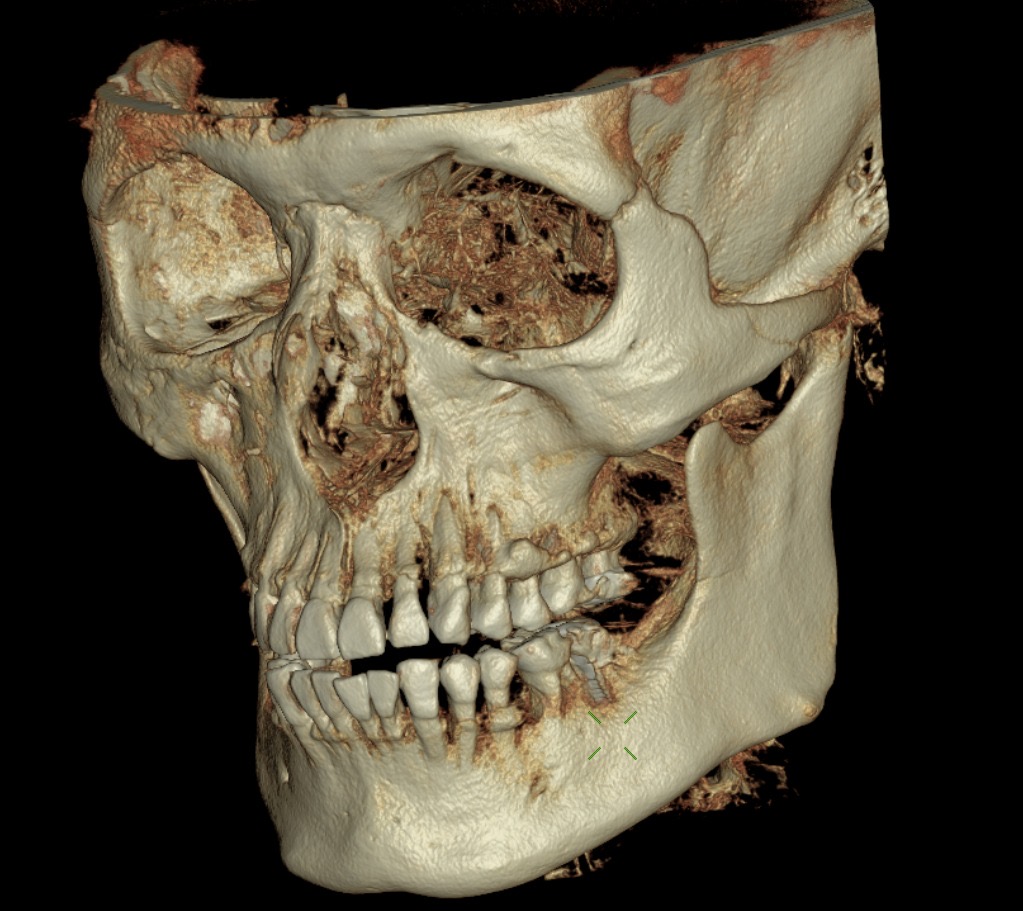

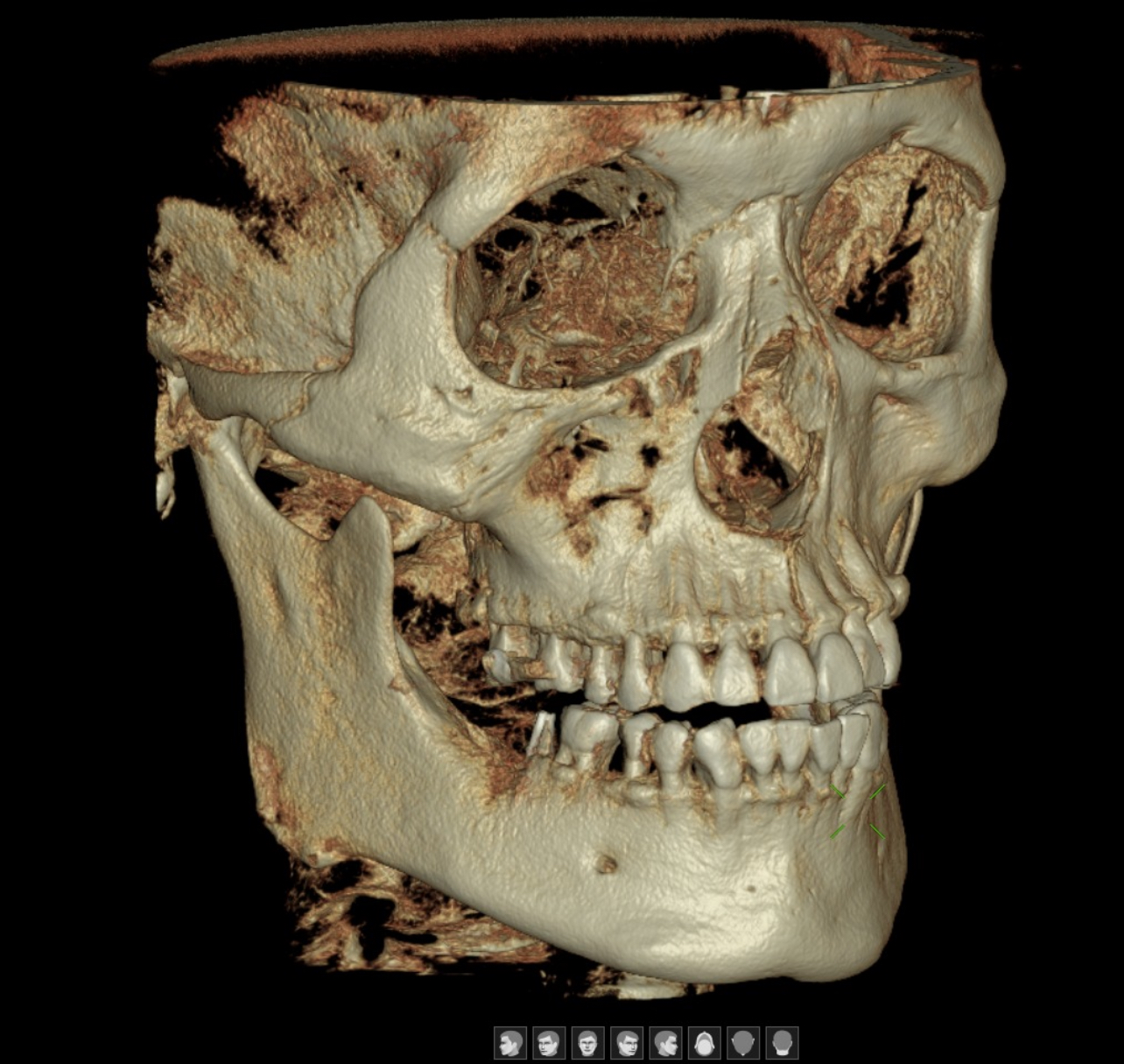

FOV до 16 × 15 см

Сшитый объём охватывает обе дуги, ВНЧС и расширенную лицевую область.

В Point 3D Combi 500C эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

Единый датчик

Один плоскопанельный приёмник используется для PAN, 3D и CEPH.

В Point 3D Combi 500C эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

One Shot Ceph 0,8 с

Ортодонтическая проекция регистрируется одномоментно.

В Point 3D Combi 500C эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

MultiFOV

Область выбирается от локальной до расширенной.

В Point 3D Combi 500C эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

Сшивание объёмов

Несколько экспозиций формируют FOV 16 × 15 см.

В Point 3D Combi 500C эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

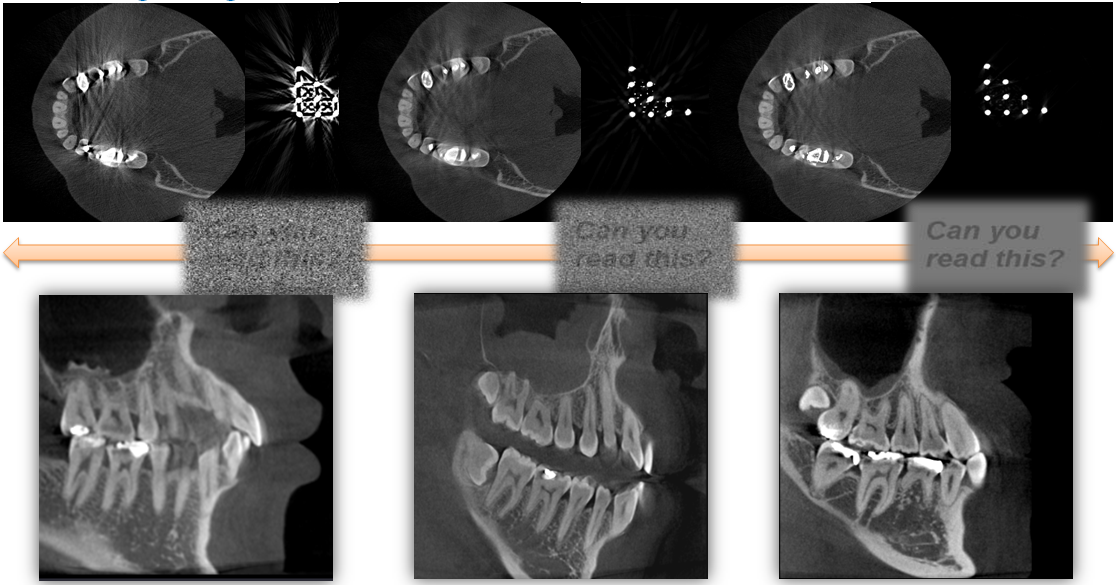

MAR

Обработка уменьшает металлические артефакты.

В Point 3D Combi 500C эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

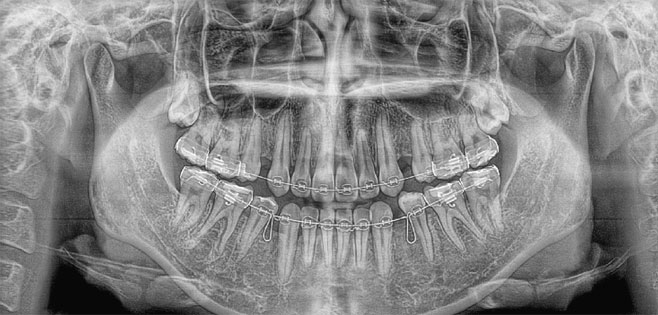

Панорамные программы

Доступны обзорные, суставные и синусные проекции.

В Point 3D Combi 500C эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

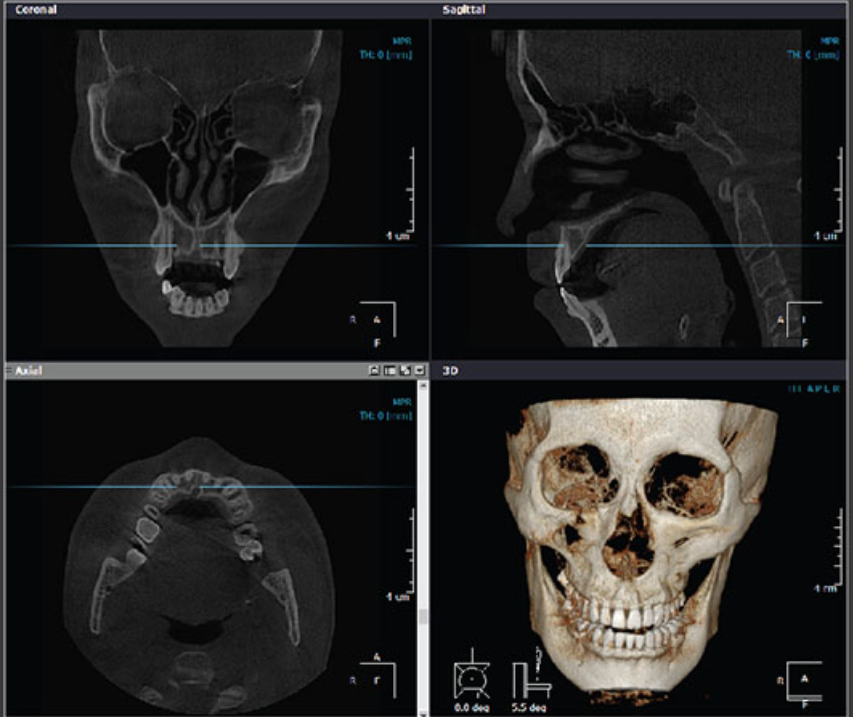

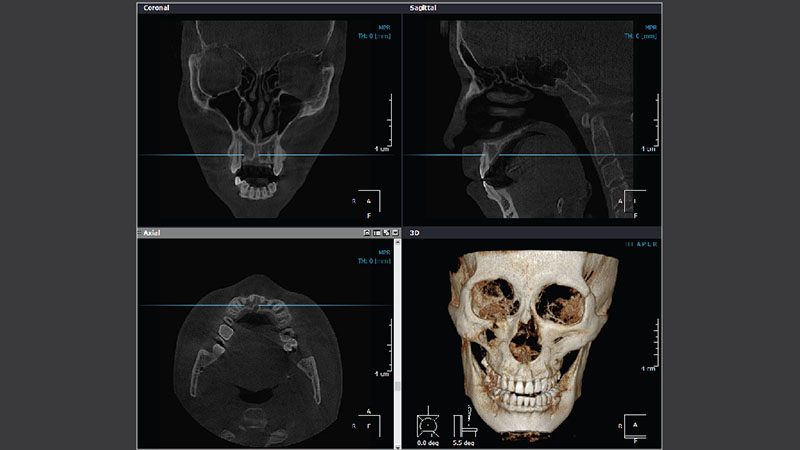

OnDemand3D

ПО поддерживает MPR и имплантационное планирование.

В Point 3D Combi 500C эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.

Панорамные и дополнительные программы

Панорамный режим входит в установленную конфигурацию. Время pan-исследований — 17 с; предусмотрены детские программы; доступны исследования внчс; доступны программы для пазух.

Сегментированные и специализированные проекции ограничивают изображение областью интереса. Набор программ должен соответствовать установленной лицензии и не переносится автоматически между похожими модификациями семейства.

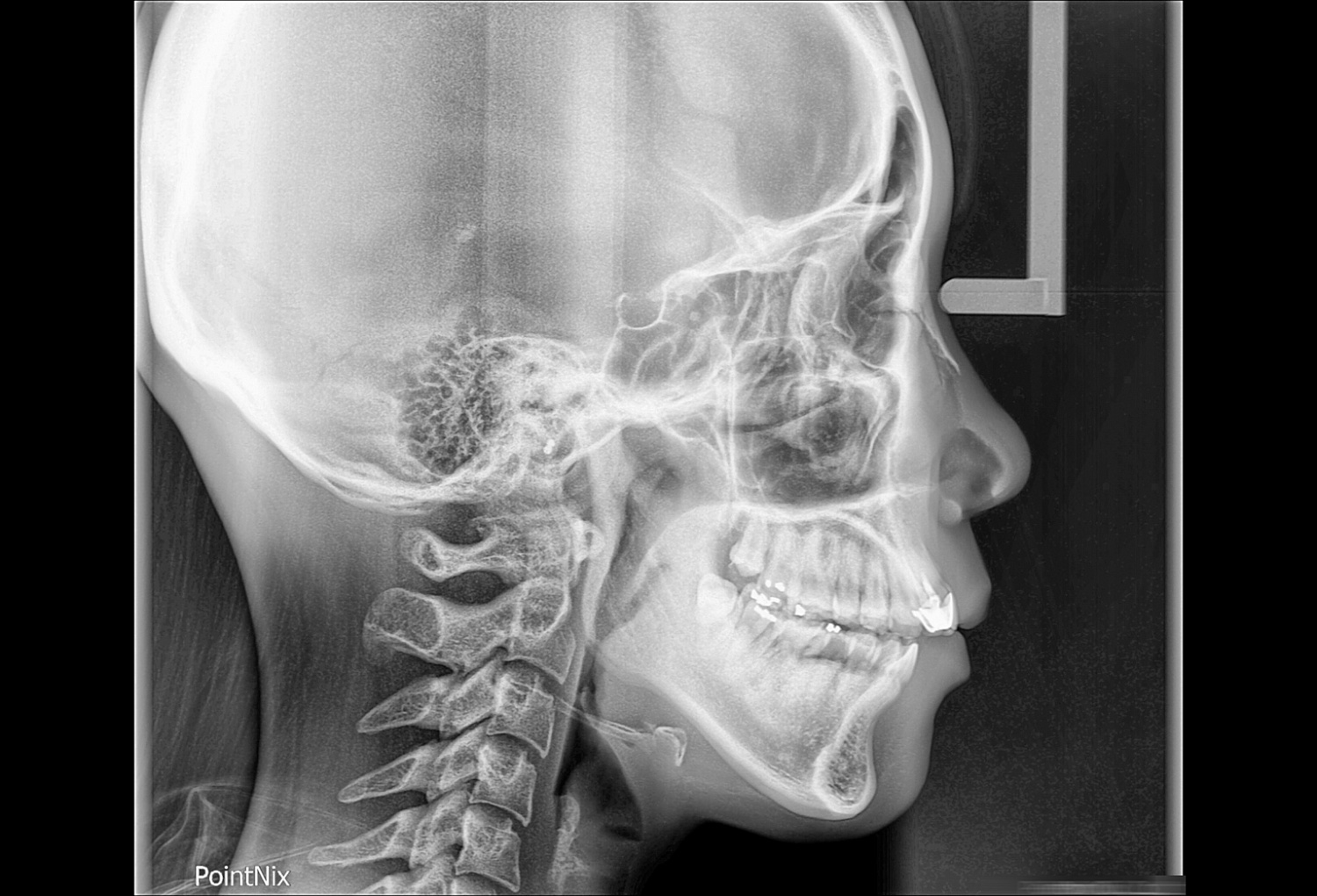

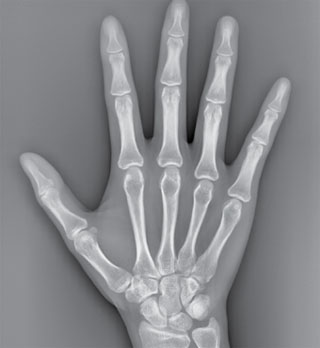

Телерентгенография

Цефалостат установлен; тип модуля — одномоментный; время исследования — 0,8 с. Модуль выполняет ортодонтические проекции в составе указанной конфигурации.

Для CEPH используются ушные оливы, назион и соответствующая ориентация головы. Тип датчика влияет на продолжительность исследования и требования к неподвижности пациента.

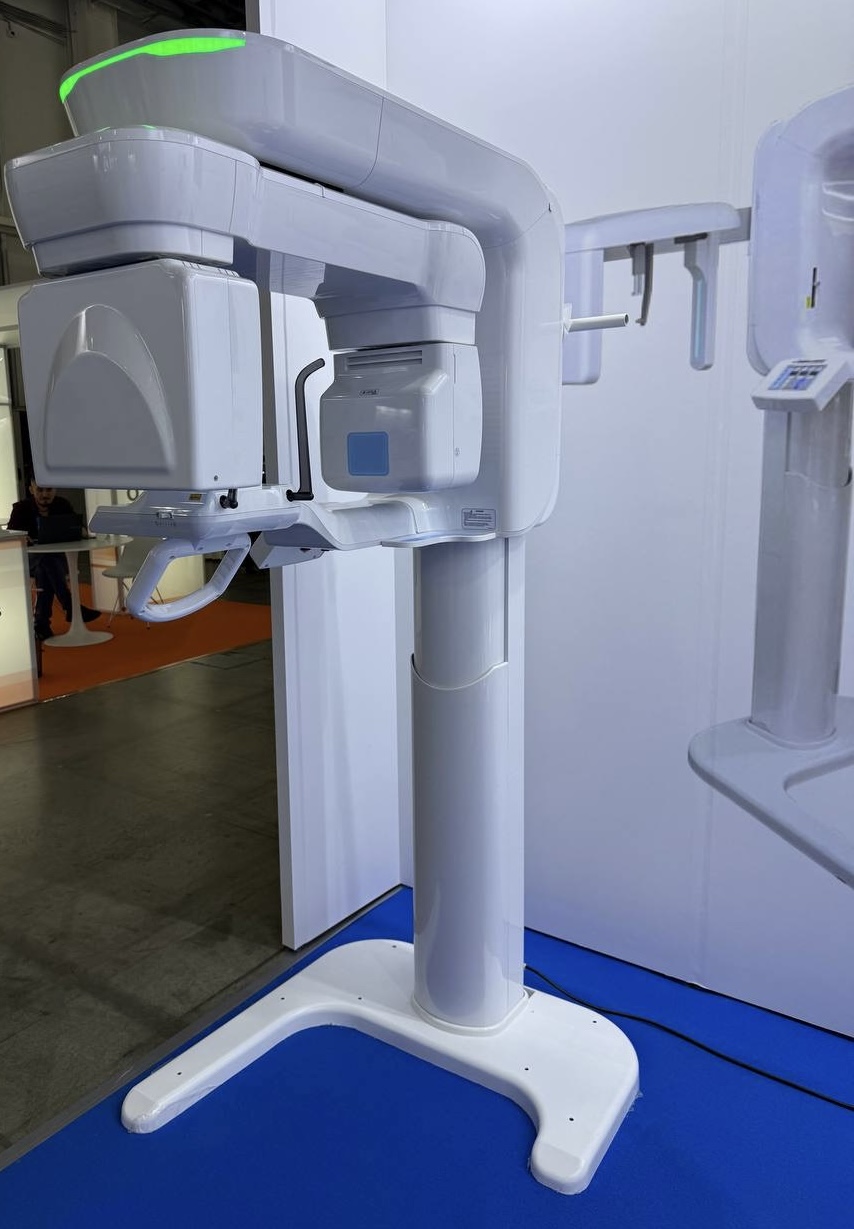

Позиционирование и работа с пациентом

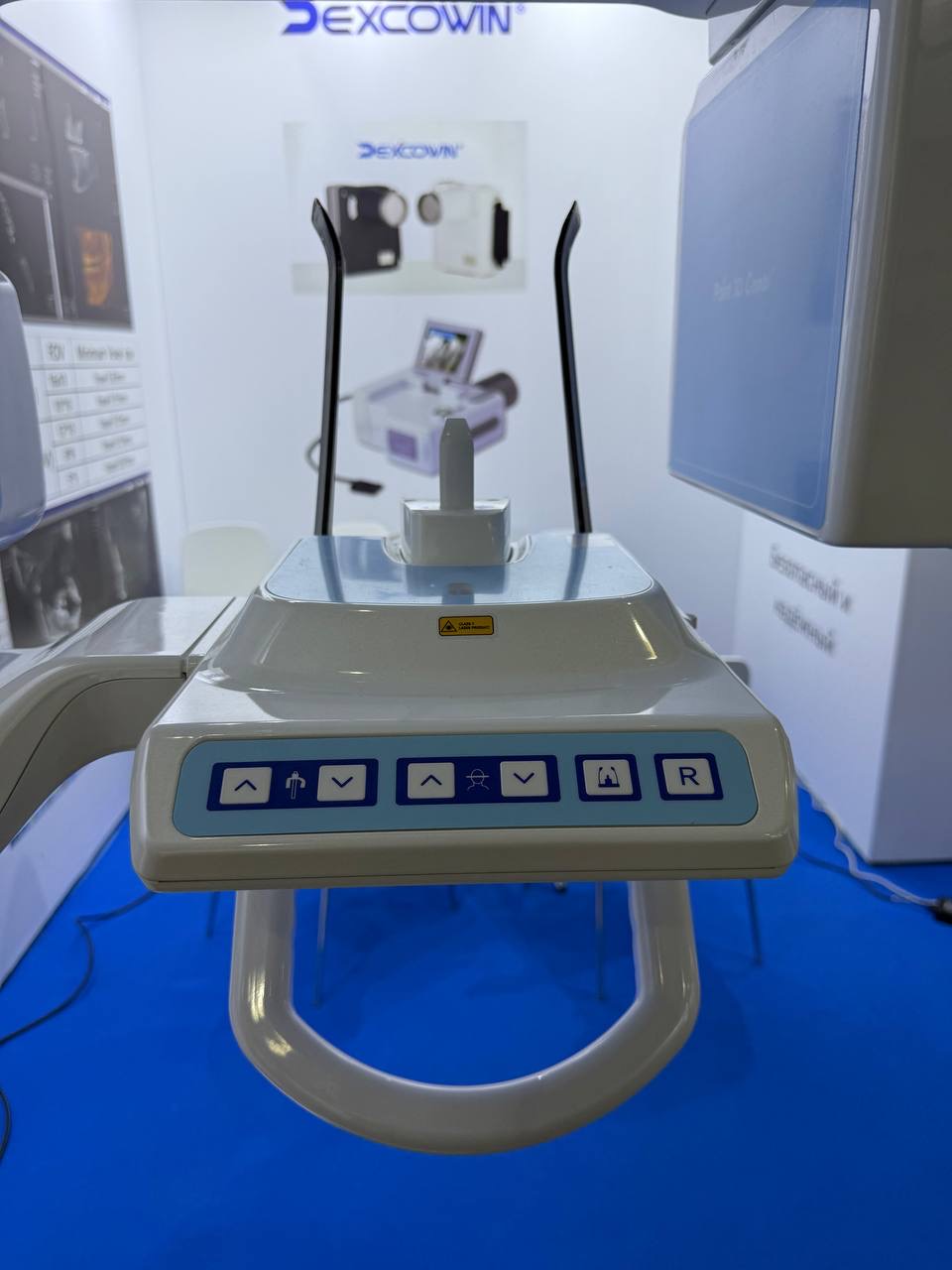

Позиционирование лицом к оператору облегчает выравнивание анатомических плоскостей. Лазеры и регулируемые опоры используются вместе с прикусным блоком или беззубой опорой.

Конструкция допускает обследование пациента в инвалидном кресле. Предусмотренные положения пациента: стоя; в инвалидном кресле. Перед экспозицией снимают металлические предметы и проверяют неподвижность.

Дозовая оптимизация и контроль качества

Для контроля качества и дозовой оптимизации предусмотрены: низкодозовый режим.

Доза оптимизируется выбором программы, области и уровня качества. Низкодозовый режим применяется к подходящим клиническим задачам и не заменяет стандартный или высокодетализированный протокол, когда их информативность необходима.

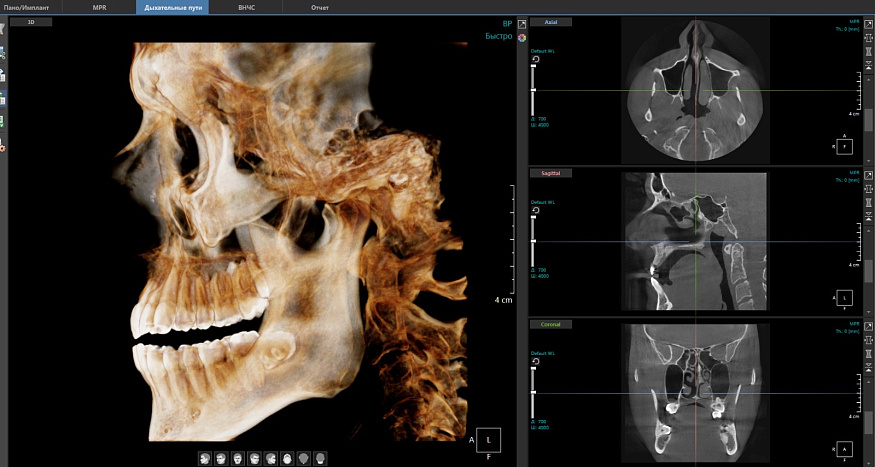

Программное обеспечение и цифровой обмен

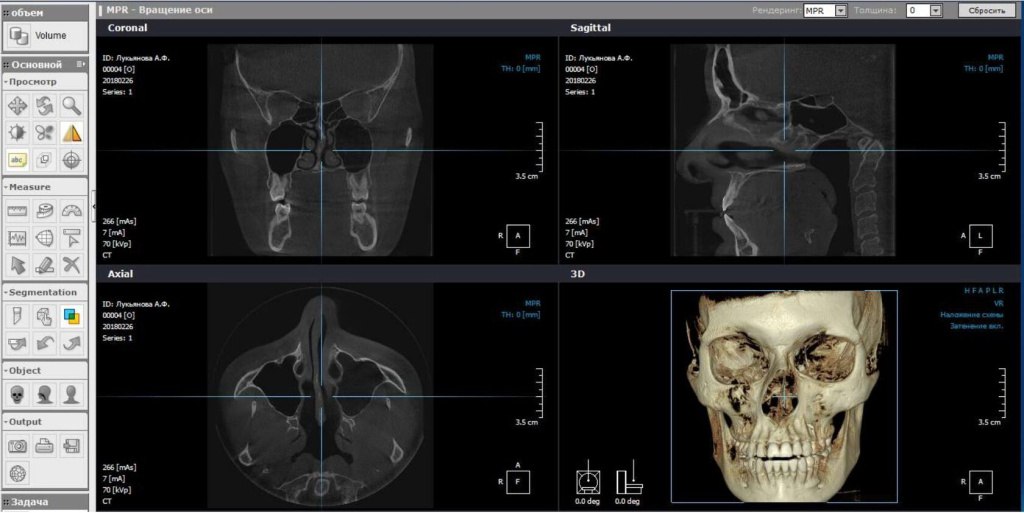

OnDemand3D объединяет MPR, измерения и имплантационное планирование. Для цифрового обмена доступны: DICOM 3.0 как опция, TWAIN как опция, подключение к локальной сети.

Число рабочих мест, серверные узлы, имплантационные библиотеки, экспорт STL и дополнительные аналитические модули определяются лицензиями. Форматы обмена проверяют с информационной системой клиники до ввода оборудования.

Монтаж и требования к кабинету

Напольная система требует проектной проверки несущих конструкций, высоты помещения, защитной зоны, кабельных трасс и сервисных проходов. Рабочая станция и ИБП размещаются вне траектории движения аппарата.

Тип установки — напольное; электропитание — 110–230 в, 50/60 гц; зона без ceph — 1060 × 1250 мм; зона с ceph — 2090 × 1250 мм. Если точный монтажный размер не приведён, его берут из плана установки выбранного исполнения.

Практический рабочий процесс

Оператор выбирает исследование, устанавливает пациента по направляющим и опорам, проверяет выбранную область и запускает экспозицию из защищённой зоны. После получения данных врач сначала оценивает исходные изображения, затем применяет фильтры и измерения.

Для воспроизводимости клинике полезно закрепить протоколы по типам исследований, правила именования и хранения файлов, резервное копирование и контроль диагностического монитора. Регулярное обучение и техническое обслуживание уменьшают риск организационных повторов.

Для каких клиник подходит Point 3D Combi 500C

• клиникам, которым необходимы панорамные 2D-исследования, конусно-лучевую компьютерную томографию, телерентгенографию;
• практикам по направлениям: имплантология, хирургия, ортодонтия и расширенная челюстно-лицевая диагностика.;
• организациям, которым важен выбор исследования под конкретную область;
• семейным стоматологиям при наличии детских программ;
• клиникам с цифровым архивом и несколькими диагностическими рабочими местами;
• кабинетам, подготовленным к указанным габаритам и электропитанию;
• практикам, которым требуется стандартизированный цифровой рабочий процесс;
• организациям, готовым отдельно зафиксировать аппаратные и программные опции.
