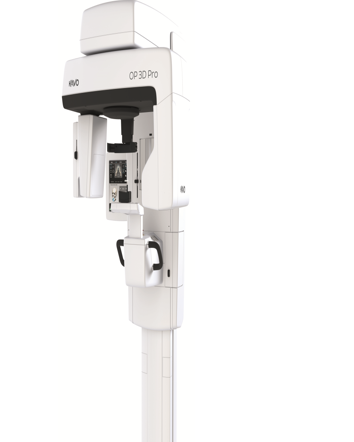

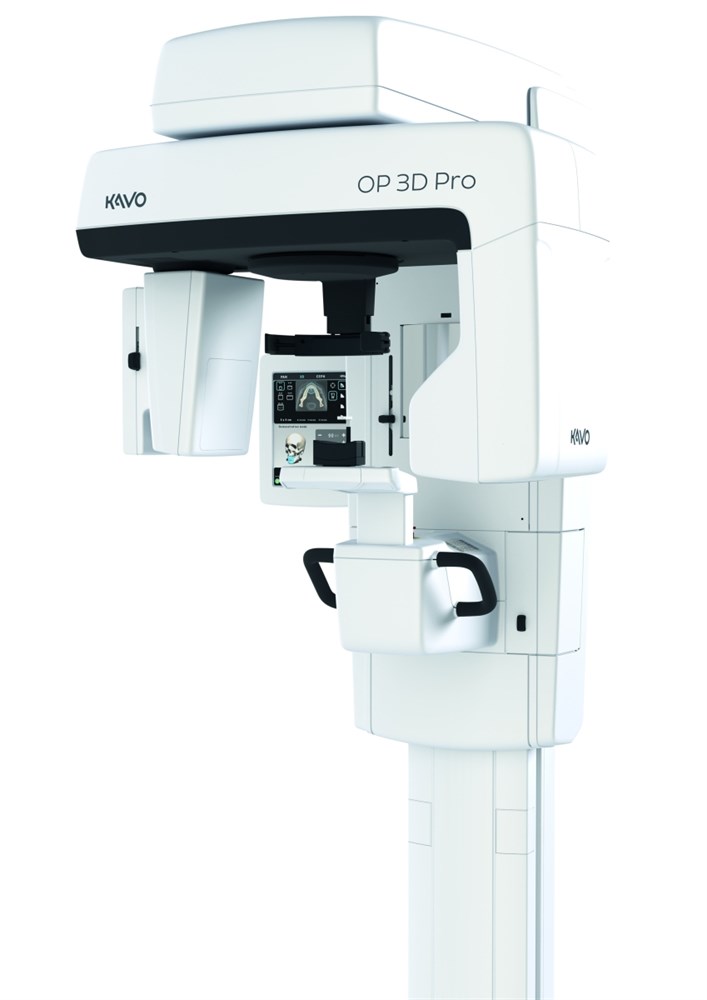

OP 3D Pro Pan ортопантомограф
Бесплатный звонок
Доставка
2–4 дня, бесплатно
До транспортной компании
Документы, гарантии и поставки — напрямую от производителя
- РУ Росздравнадзора в комплекте
- Договор поставки с юридическим лицом
- Инструкция по эксплуатации
Установка, обучение и поддержка на весь срок эксплуатации
- Монтаж и пусконаладка нашими инженерами
- Обучение врача и ассистента
- Оригинальные запчасти в наличии
Ключевые преимущества
DEXIS OP 3D Pro Pan, ортопантомограф — цифровая экстраоральная рентгеновская система, выполняющая панорамные 2D-исследования. Общая стоматология, первичная диагностика, детские исследования, ВНЧС и пазухи. Возможности аппарата разделены на установленные функции и дополнительные опции, которые должны быть перечислены в спецификации поставки.
Модель рассчитана на последовательный цифровой рабочий процесс: выбор клинической программы, позиционирование пациента, получение изображения, диагностический анализ и передача результата в архив клиники. Оператор выбирает минимально достаточное исследование по показанию.
Назначение и диагностический профиль
Диагностический профиль OP 3D Pro Pan: Общая стоматология, первичная диагностика, детские исследования, ВНЧС и пазухи. Выбор программы строится от клинического вопроса: обзорное 2D-исследование используют для первичной оценки, объёмное — когда требуется анализ анатомии в трёх плоскостях, а CEPH — для ортодонтических проекций.
Аппарат рассчитан на плановую загрузку рентгенологического кабинета. Для воспроизводимого результата важны подготовка пациента, удаление металлических предметов из области исследования, точное центрирование и выбор протокола, соответствующего размеру зоны интереса.
Диагностические режимы
Установленные режимы визуализации: 2D. Панорамная съёмка: Да; КЛКТ: Нет; телерентгенография: Нет.
Панорамные программы применяются для обзорной оценки зубных рядов, прикуса и смежных областей. КЛКТ используется, когда врачу требуется пространственная информация; CEPH предназначена для ортодонтических проекций и анализа роста.
Выбор 2D-программы
OP 3D Pro Pan не формирует объём КЛКТ, поэтому FOV и воксель к нему не применяются. Оператор выбирает панорамную, сегментированную, суставную, синусную, Bitewing- или цефалометрическую программу.
Панорамный снимок остаётся проекционным изображением. Если клинический вопрос требует пространственной оценки корней, каналов, ретинированных зубов или костных границ, необходимо отдельное исследование КЛКТ.
Панорамная и CEPH-диагностика
Аппарат выполняет панорамные, суставные, синусные и телерентгенографические исследования.
В OP 3D Pro Pan эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.
Модернизация до КЛКТ
Платформу можно дополнить 3D-детектором без замены основной системы.
В OP 3D Pro Pan эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.
Пять фокусных слоёв
Многослойная панорама позволяет выбрать наиболее информативное изображение после одной экспозиции.
В OP 3D Pro Pan эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.
Автофокус ORTHOfocus
Алгоритм автоматически определяет оптимальный панорамный слой.
В OP 3D Pro Pan эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.
CEPH от 10 секунд
Сканирующий цефалостат поддерживает боковые, переднезадние и детские проекции.
В OP 3D Pro Pan эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.
Низкодозовая технология LDT
После 3D-модернизации доступны протоколы с уменьшенной дозовой нагрузкой.
В OP 3D Pro Pan эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.
Доступ для инвалидного кресла
Открытая конструкция и регулируемая колонна обеспечивают подъезд пациента.
В OP 3D Pro Pan эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.
FOV до 13 × 15 см после модернизации
Клиника может расширить систему до крупного челюстно-лицевого объёма.
В OP 3D Pro Pan эта возможность используется как часть общего диагностического процесса. Её результат оценивают вместе с исходным изображением, выбранной программой и качеством позиционирования; программная обработка не заменяет интерпретацию врача.
Панорамные и дополнительные программы
Панорамный режим входит в установленную конфигурацию. Время pan-исследований — 8,6 с–16,1 с; предусмотрены детские программы; доступны исследования внчс; доступны программы для пазух; предусмотрена программа bitewing.
Сегментированные и специализированные проекции ограничивают изображение областью интереса. Набор программ должен соответствовать установленной лицензии и не переносится автоматически между похожими модификациями семейства.
Телерентгенография
Цефалостат в конфигурации не установлен, поэтому телерентгенографические проекции не выполняются. Возможность последующей модернизации оценивается отдельно по аппаратному исполнению.
Если клинике необходим регулярный ТРГ-поток, отсутствие установленного модуля учитывают при сравнении конфигураций и расчёте полной стоимости диагностического проекта.
Позиционирование и работа с пациентом
Лазерные направляющие, прикусной блок, височные упоры и лобная опора задают положение головы. Электрическая колонна регулирует высоту, а открытая зона обследования обеспечивает визуальный контроль пациента.
Конструкция допускает обследование пациента в инвалидном кресле. Предусмотренные положения пациента: стоя; в инвалидном кресле. Перед экспозицией снимают металлические предметы и проверяют неподвижность.
Дозовая оптимизация и контроль качества
Для контроля качества и дозовой оптимизации предусмотрены: низкодозовый режим, автоматический подбор экспозиции, подавление металлических артефактов.
Доза оптимизируется выбором программы, области и уровня качества. Низкодозовый режим применяется к подходящим клиническим задачам и не заменяет стандартный или высокодетализированный протокол, когда их информативность необходима.
Программное обеспечение и цифровой обмен
DTX Studio Clinic / CLINIVIEW предназначены для получения, просмотра и обмена 2D- и 3D-исследованиями. Для цифрового обмена доступны: DICOM 3.0, TWAIN, VDDS как опция, подключение к локальной сети.
Число рабочих мест, серверные узлы, имплантационные библиотеки, экспорт STL и дополнительные аналитические модули определяются лицензиями. Форматы обмена проверяют с информационной системой клиники до ввода оборудования.
Монтаж и требования к кабинету
Напольная система требует проектной проверки несущих конструкций, высоты помещения, защитной зоны, кабельных трасс и сервисных проходов. Рабочая станция и ИБП размещаются вне траектории движения аппарата.
Тип установки — напольное; электропитание — 100–120; 220–240 в, 50/60 гц; зона без ceph — 965 × 1425 мм. Если точный монтажный размер не приведён, его берут из плана установки выбранного исполнения.
Практический рабочий процесс
Оператор выбирает исследование, устанавливает пациента по направляющим и опорам, проверяет выбранную область и запускает экспозицию из защищённой зоны. После получения данных врач сначала оценивает исходные изображения, затем применяет фильтры и измерения.
Для воспроизводимости клинике полезно закрепить протоколы по типам исследований, правила именования и хранения файлов, резервное копирование и контроль диагностического монитора. Регулярное обучение и техническое обслуживание уменьшают риск организационных повторов.
Для каких клиник подходит OP 3D Pro Pan
- клиникам, которым необходимы панорамные 2D-исследования;
- практикам по направлениям: общая стоматология, первичная диагностика, детские исследования, внчс и пазухи.;
- организациям, которым важен выбор исследования под конкретную область;
- семейным стоматологиям при наличии детских программ;
- клиникам с цифровым архивом и несколькими диагностическими рабочими местами;
- кабинетам, подготовленным к указанным габаритам и электропитанию;
- практикам, которым требуется стандартизированный цифровой рабочий процесс;
- организациям, готовым отдельно зафиксировать аппаратные и программные опции.
Логистика и поддержка
Доставка
- Доставка бесплатно при заказе от 50 000 ₽
- Срок доставки: 2–4 рабочих дня
- Подъём на этаж и занос в помещение по заявке
- Доставка через транспортные компании: СДЭК, Деловые Линии, Кит, Альбатрос, КСЭ, ПЭК, ЖДЭ
- Стоимость рассчитывается индивидуально
- Доставка до терминала ТК или до двери клиники
- При наличии на складе: отгрузка через 1–3 рабочих дня после оплаты
- Под заказ: сроки согласуются индивидуально
- Оперативная отправка по Москве — курьером в день оплаты при заказе до 10 утра
- Заводская упаковка
- Страхование груза при доставке ТК
- Гарантия сохранности при транспортировке
Условия гарантии и сервиса
Гарантийная поддержка оборудования, консультации и помощь при эксплуатации.
Регламентное обслуживание по расписанию. Инженер выезжает на объект.
При внеплановой неисправности — приоритетный выезд специалиста.
При получении оборудования проверьте упаковку и комплектность.
Оплата
- Безналичный расчёт: выставляем счёт на оплату, оформляем договор поставки
- Документы: УПД, инструкция, договор и другие необходимые документы
- НДС: работаем с НДС и без НДС, уточняйте при оформлении
- Сроки: отгрузка после поступления 100% оплаты на расчётный счёт
- Наличный расчёт: оплата в офисе при самовывозе
- Безналичный перевод: на расчётный счёт компании
- Банковская карта: принимаем Visa, MasterCard, Мир
- Документы: товарный чек, гарантийный талон, инструкция
- Для кого: ООО и ИП с положительной кредитной историей
- Условия: первый взнос и срок лизинга рассчитываются индивидуально
- Партнёры: работаем с ведущими лизинговыми компаниями России
- Преимущества: оборудование сразу в работу, платежи равными частями
- Рассрочка: обсуждается индивидуально при крупных заказах
- Скидки: для сетевых клиник и постоянных клиентов
- Акции: следите за специальными предложениями
- Кэшбэк: бонусы на следующие покупки расходных материалов
Позвоните по телефону 8 (800) 250-48-06 или оставьте заявку — менеджер свяжется с вами и подберёт оптимальный вариант оплаты.
Характеристики
| Параметр | Значение |
|---|---|
| Бренд | DEXIS |
| Модель | OP 3D Pro Pan |
| Страна бренда | США |
| Тип оборудования | Ортопантомограф |
| Режимы визуализации | 2D |
| КЛКТ | Нет |
| Панорамная съёмка | Да |
| Телерентгенография (CEPH) | Нет |
| Максимальный FOV (Ш × В) | Не применяется |
| Минимальный FOV (Ш × В) | Не применяется |
| Доступные FOV | Не применяется |
| Минимальный размер вокселя | Не применяется |
| Максимальный размер вокселя | Не применяется |
| Минимальное время 3D-сканирования | Не применяется |
| Максимальное время 3D-сканирования | Не применяется |
| Минимальное время PAN-сканирования | 8,6 с |
| Максимальное время PAN-сканирования | 16,1 с |
| Минимальное время CEPH-сканирования | 10 с |
| Максимальное время CEPH-сканирования | 20 с |
| Тип цефалостата | Не применяется |
| Детские программы | Да |
| Исследование ВНЧС | Да |
| Исследование пазух | Да |
| Bitewing | Да |
| Сканирование моделей | Нет |
| Экспорт STL | Нет |
| Подавление металлических артефактов | Да |
| Автофокус панорамного изображения | Да |
| Автоматический подбор экспозиции | Да |
| Низкодозовый режим | Да |
| Scout View / предварительное позиционирование | Да |
| Доступ для пациентов в инвалидном кресле | Да |
| Положение пациента | Стоя; в инвалидном кресле |
| Тип установки | Напольное |
| Регулировка высоты | Электрическая |
| Количество лазерных направляющих | 3 |
| Тип 3D-детектора | CMOS |
| Тип PAN-детектора | CMOS |
| Тип CEPH-детектора | CMOS |
| Разрядность 3D | 14 бит |
| Размер пикселя PAN | 100 мкм |
| Размер пикселя CEPH | 100 мкм |
| Размер фокального пятна | 0,5 мм |
| Минимальное анодное напряжение | 57 кВ |
| Максимальное анодное напряжение | 90 кВ |
| Минимальный анодный ток | 3,2 мА |
| Максимальный анодный ток | 16 мА |
| Программное обеспечение | CliniView; OnDemand3D |
| DICOM 3.0 | Да |
| TWAIN | Да |
| VDDS | Опция |
| Подключение к локальной сети | Да |
| Электропитание | 100–120; 220–240 В, 50/60 Гц |
| Масса без цефалостата | 200 кг |
| Масса с цефалостатом | Не применяется |
| Зона установки без цефалостата (Ш × Г) | 965 × 1425 мм |
| Зона установки с цефалостатом (Ш × Г) | Не применяется |
| Модернизация до 3D | Да |
| Модернизация до CEPH | Да |
| Рабочая станция | Опция |
| Количество программных лицензий | Не указано производителем |
| Удалённый мониторинг | Нет |
| Фирменные технологии | Не указано производителем |
| Коррекция артефактов движения | Нет |
| Сшивание 3D-объёмов | Нет |
| Многослойная панорамная реконструкция | Нет |
| Датчик прямого преобразования | Нет |
Аппарат предназначен для цифровых панорамных и специализированных 2D-программ.
Доступные панорамные, суставные, синусные и прикусные программы выбираются по показанию.
Многослойные данные помогают получить резкое отображение зубной дуги и снизить риск повторного снимка.
Совместимость с телерентгенографическим модулем проверяется для конкретного аппаратного исполнения.
Платформу можно дополнить 3D-детектором без замены основной системы.
Многослойная панорама позволяет выбрать наиболее информативное изображение после одной экспозиции.
Алгоритм автоматически определяет оптимальный панорамный слой.
После 3D-модернизации доступны протоколы с уменьшенной дозовой нагрузкой.
ЦЕННОСТЬ ДЛЯ КЛИНИКИ
Панорамные 2d-исследования выполняются на собственной системе.
Модель рассчитана на общая стоматология, первичная диагностика, детские исследования, внчс и пазухи..
Разные программы позволяют распределять быстрые и сложные исследования.
ПО, DICOM и дополнительные рабочие места подключаются по проекту.
Область, программа и качество назначаются под клинический вопрос.
Позиционирование и исходные данные оцениваются до применения фильтров.
Врач использует только режимы, установленные в выбранной конфигурации и подтверждённые лицензией.
Исследования обрабатываются в системе: CliniView; OnDemand3D.
Фиксируются модель OP 3D Pro Pan и установленный набор 2D-программ.
Наличие или возможность последующей установки CEPH-модуля фиксируется отдельной строкой.
До заказа проверяются зона установки, питание, крепёж и сервисный доступ.
ПК, лицензии, DICOM, аксессуары, монтаж и обучение перечисляются отдельно.
FAQ
OP 3D Pro Pan закрывает ежедневную панорамную 2D-диагностику внутри клиники, но не заменяет трёхмерное исследование. Такая покупка оправдана при стабильном потоке обзорных и контрольных снимков; если основная выручка ожидается от имплантологии и сложной хирургии, владельцу следует заранее сопоставить стоимость аппарата с сохранением внешних направлений на КЛКТ.
В базовой конфигурации КЛКТ отсутствует, но аппарат допускает модернизацию до 3D. Стоимость и совместимый комплект лучше зафиксировать до покупки.
Цефалостат не установлен, но телерентгенографический модуль можно добавить при модернизации. Совместимость и монтажный комплект фиксируют до заказа.
Алгоритм MAR уменьшает полосы от имплантатов, брекетов и реставраций, улучшая читаемость соседних областей. Полностью восстановить скрытые металлом структуры он не может.
Автофокус помогает выбрать более резкий слой и снижает риск повтора при небольшом отклонении зубной дуги. Движение и выраженную ошибку положения головы он не исправляет.
Детские программы уменьшают область исследования и адаптируют параметры экспозиции. Для стабильного результата персоналу также нужен отработанный протокол позиционирования ребёнка.
Аппарат допускает обследование пациента в инвалидном кресле. В кабинете необходимо предусмотреть прямой подъезд, разворот и безопасный зазор до движущихся частей.
Исследования обрабатываются в CliniView; OnDemand3D; аппарат подключается к локальной сети. Поддерживаются DICOM 3.0, TWAIN.
Рабочая станция поставляется дополнительно и должна соответствовать требованиям диагностического ПО. Для нескольких врачей заранее рассчитывают производительность, хранение данных и число лицензий.
Автофокус помогает выбрать более резкий слой и снижает риск повтора при небольшом отклонении зубной дуги. Движение и выраженную ошибку положения головы он не исправляет.
Сравнивают установленные режимы, датчики, цефалостат, рабочую станцию, лицензии, монтаж и обучение. Так предложения с одинаковым названием модели сопоставляются по реальному составу поставки.
В бюджет включают проект кабинета, монтаж, ИБП, хранение данных, лицензии, обучение и сервис. Полную стоимость владения разумно рассчитывать минимум на три–пять лет.
После отправки: менеджер уточнит детали и пришлёт КП в течение 1 рабочего дня
Оставьте заявку и получите подарок! Менеджер свяжется с вами в ближайшее время и расскажет детали
Запросить PDF-спецификацию
Не знаете, какая конфигурация подойдёт? Менеджер поможет подобрать оптимальный вариант под ваш кабинет и бюджет
ПОДБЕРЁМ КОНФИГУРАЦИЮ И ПОДГОТОВИМ РАСЧЁТ ДЛЯ ВАШЕЙ КЛИНИКИ
Укажите параметры — и менеджер свяжется с вами с готовым КП, актуальной ценой и конкретными сроками поставки.
-
КП готово в течение 1 рабочего дня
-
Расчёт под вашу специализацию и бюджет
-
Ввод в эксплуатацию в подарок
-
Лизинговое финансирование — условия подбираются индивидуально
