RAYSCAN Symphony a+ 160 SM3D (16х10) дентальный 3D томограф с цефалостатом

RAYSCAN Symphony α+ 160 SM3D 16 × 10 с цефалостатом — система 3-в-1 для панорамной, объёмной и цефалометрической диагностики. Аппарат работает в режимах 2D; 3D; CEPH и занимает следующую позицию в модельном ряду: трёхмодальная конфигурация с установленным цефалостатом и максимальным FOV 16 × 10 см.

Описание ориентировано на практический выбор оборудования: какие исследования выполняются штатно, какие технологии влияют на результат, как организованы позиционирование и цифровой поток, а также какие компоненты необходимо закрепить в спецификации поставки.

Производитель и назначение системы

RAY — южнокорейский разработчик систем RAYSCAN. Конфигурация Symphony α+ объединяет PAN, КЛКТ и телерентгенографию, сохраняя быстрый цикл и управление с сенсорного экрана.

трёхмодальная конфигурация с установленным цефалостатом и максимальным FOV 16 × 10 см.

Диагностическая платформа

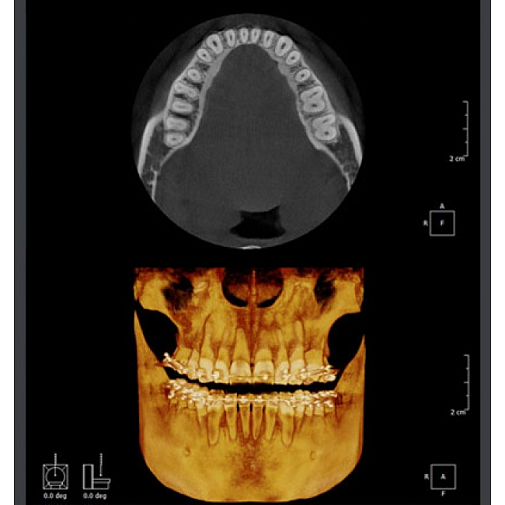

КЛКТ поддерживает области 4 × 3; 5 × 5; 8 × 8; 9 × 5; 10 × 10; 16 × 10 см; максимальный объём — 16 × 10 см. Быстрый цикл 4,9 секунды сочетается с эндодонтическим режимом 70 мкм. Цефалостат выполняет стандартные латеральные и прямые проекции и может использовать сканирующий либо однокадровый датчик в зависимости от исполнения.

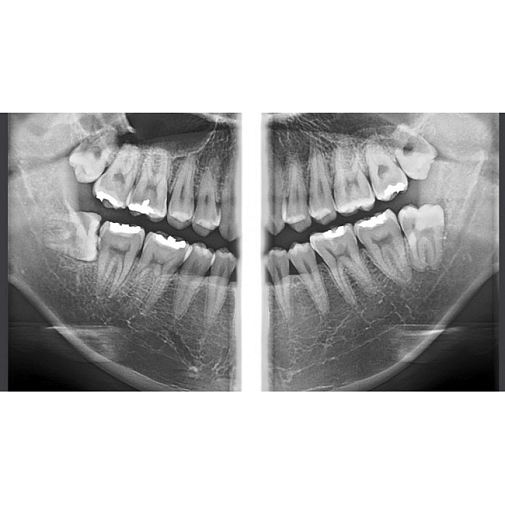

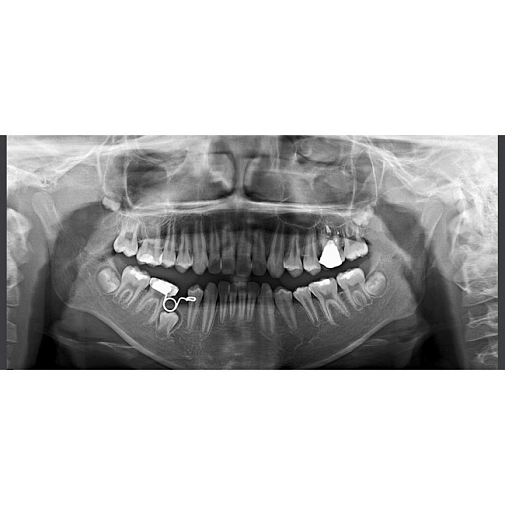

Исследование выбирают по клиническому вопросу: обзорная проекция подходит для первичной оценки, КЛКТ — для пространственного анализа, а телерентгенография — для ортодонтических измерений. Минимально достаточный протокол уменьшает ненужный объём данных и упрощает последующую интерпретацию.

Быстрое получение объёмных данных

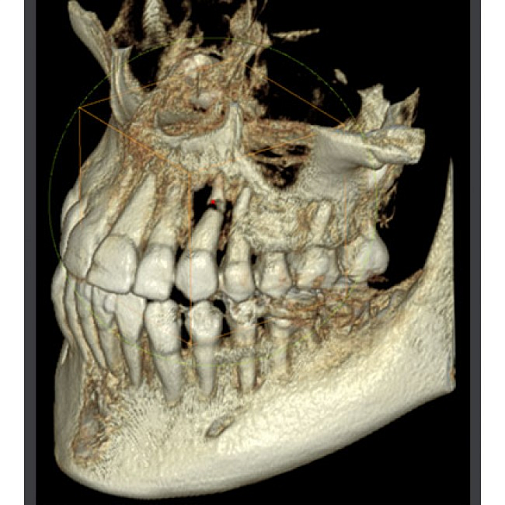

В быстром режиме цикл 3D-сканирования занимает 4,9 секунды, а реконструкция может быть подготовлена за 4 секунды. Короткий цикл особенно полезен при работе с пациентами, которым трудно сохранять неподвижность.

Для детализированных задач доступны более продолжительные протоколы. Скорость выбирают вместе с разрешением: быстрый режим предназначен для обзора, а эндодонтический — для ограниченной зоны с минимальным вокселем 70 мкм.

Эндодонтический протокол 70 мкм

Локальные поля обзора и размер вокселя от 70 мкм позволяют исследовать корневые каналы, периапикальную область и небольшие костные структуры без сканирования всей челюстно-лицевой зоны.

Повышенная детализация требует точного центрирования и устойчивого положения пациента. Режим применяют по показаниям, поскольку увеличение пространственного разрешения сопровождается ростом объёма данных.

Сканирование моделей и цифровой экспорт

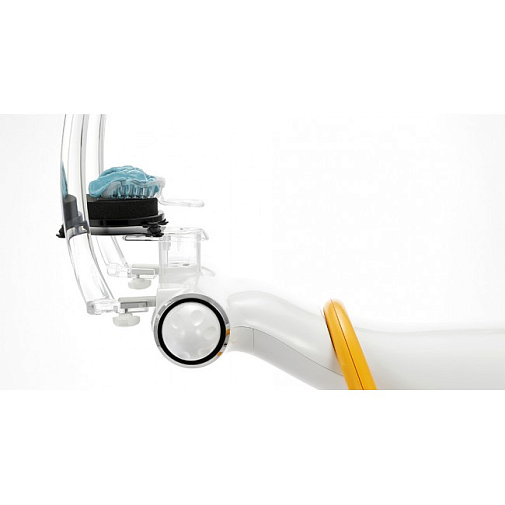

На специальной подставке аппарат может сканировать гипсовые модели и оттиски. Полученный набор данных используется как дополнительный источник в цифровом планировании и архиве клиники.

Экспорт STL выполняется средствами совместимого программного модуля. Подставку, лицензию и поддерживаемый маршрут передачи данных необходимо включать в спецификацию отдельно.

Управление у аппарата

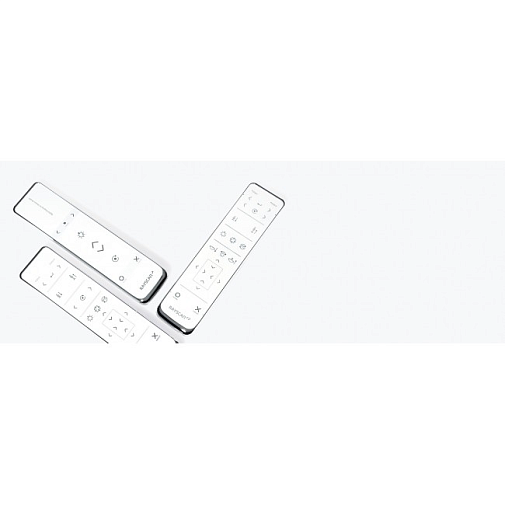

Встроенный 10-дюймовый сенсорный экран показывает выбранный протокол и этап подготовки исследования. Световая индикация состояния и беспроводной пульт помогают оператору контролировать положение аппарата, не возвращаясь к рабочей станции после каждой настройки.

Предварительный просмотр и понятная последовательность действий сокращают время между исследованиями, однако окончательная проверка области и параметров экспозиции остаётся обязанностью оператора.

Два варианта телерентгенографии

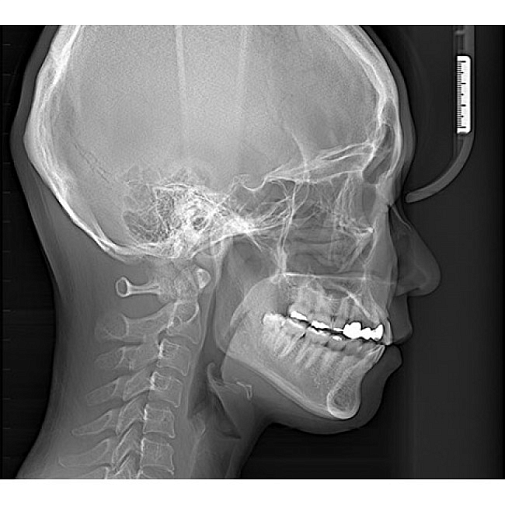

Сканирующий цефалостат последовательно считывает изображение и позволяет выбирать длину поля. Однокадровый датчик получает проекцию за короткую экспозицию и снижает влияние движения.

Тип CEPH определяет время исследования, габариты, датчик и стоимость. В спецификации нельзя ограничиваться словом «цефалостат» — необходимо назвать технологию и включённые программы.

MAR и ортодонтический цифровой поток

MAR уменьшает артефакты от брекетов, имплантатов и металлических реставраций в КЛКТ. Для ортодонтии доступны ТРГ и объёмные данные, которые передаются в совместимое ПО.

Цефалометрический анализ и автоматическая разметка могут требовать отдельной лицензии. Наличие CEPH-датчика не означает автоматического включения всех аналитических модулей.

Выбор исследования в клиническом потоке

Для локального вопроса используется минимальный FOV 4 × 3 см, для комплексной оценки — объём до 16 × 10 см. Широкое поле не назначают только ради удобства: оно должно содержать именно те анатомические ориентиры, которые нужны врачу для диагноза и плана лечения. Если пространственная информация не требуется и аппарат поддерживает PAN, обзорную задачу рационально решать 2D-программой.

Для RAYSCAN Symphony α+ 160 SM3D подтверждены следующие средства адаптации исследования: детские программы, низкодозовый режим, автоматический подбор экспозиции, подавление металлических артефактов. Они решают разные задачи: детский или низкодозовый протокол управляет экспозицией, автоматический подбор помогает настроить генератор, а коррекция артефактов применяется уже к полученным данным. Эти функции нельзя объединять в одно рекламное обещание.

Комплектация и ввод в эксплуатацию

Поставка должна быть самодостаточной для заявленных режимов. В неё включают необходимые датчики, фиксаторы, калибровочные принадлежности, рабочую станцию или требования к ней, действующие лицензии, кабели, монтажные элементы и русскоязычную эксплуатационную документацию. Отдельно закрепляют монтаж, обучение, тестовые исследования и срок сервисной реакции.

До клинического запуска проверяют все программы, точность лазерного позиционирования, движение колонны и C-дуги, передачу данных, резервное копирование и открытие исследований на врачебных местах. Такая проверка защищает клинику от ситуации, когда аппарат формально установлен, но часть оплаченных режимов или сетевых функций недоступна.

Эксплуатация, обучение и контроль качества

Обучение должно охватывать не только выбор кнопки исследования. Оператору необходимо уметь соотносить клиническую задачу с программой, подбирать фиксаторы, распознавать типовые ошибки позиционирования, контролировать движение пациента и корректно завершать передачу данных. Для врача отдельно разбирают возможности и ограничения реконструкций, измерений и программной обработки, чтобы фильтр или красивый 3D-рендер не воспринимались как замена исходным срезам.

Регулярный контроль качества включает очистку и осмотр опор, проверку лазеров и аварийной кнопки, калибровку детектора по регламенту, тестовые изображения фантома и наблюдение за стабильностью сети. В журнале фиксируют ошибки, профилактическое обслуживание и вмешательства сервиса. Такой порядок помогает обнаружить постепенное снижение качества до того, как оно повлияет на клинические исследования и потребует повторных экспозиций.

Позиционирование и комфорт пациента

Лазерные направляющие, регулируемые опоры и моторизованная колонна используются для PAN и КЛКТ. На цефалостате применяются ушные оливы и назион; открытая конструкция обеспечивает доступ пациенту в инвалидном кресле.

Перед экспозицией оператор контролирует положение головы и отсутствие металлических предметов в зоне исследования. Надёжная фиксация особенно важна для высокодетализированных и длительных протоколов: она снижает риск смаза и повторной съёмки.

Программное обеспечение и интеграция

Xelis Dental, SMARTDent и RAYSCAN Web поддерживают 2D/3D-просмотр и сетевой обмен; DICOM включается в цифровой архив. Модули цефалометрического анализа, STL и дополнительные рабочие места закрепляют отдельно.

До ввода аппарата в эксплуатацию согласуют сетевую схему, места хранения исследований, формат передачи данных и число рабочих мест. Наличие функции в программной платформе не означает, что соответствующая лицензия автоматически входит в каждую поставку.

Монтаж и оснащение

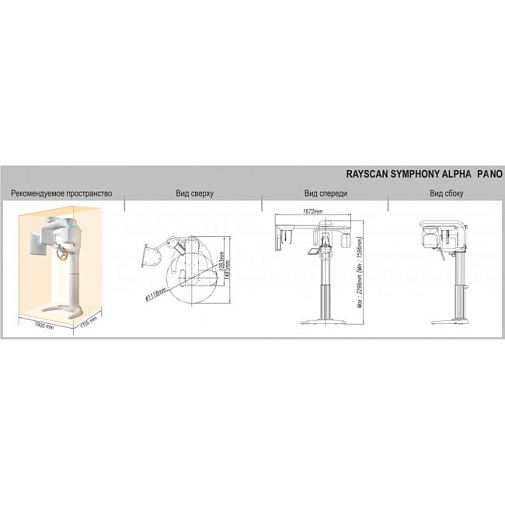

Система с CEPH требует большей ширины кабинета, чем версия PAN/3D; масса составляет 268 кг. До монтажа определяют сторону цефалостата, рабочую зону, электропитание, сеть и место оператора.

Проект кабинета должен учитывать рабочую зону движущихся частей, электропитание, сеть, защиту оператора и доступ сервисного инженера. Состав поставки фиксируют до заказа, чтобы аппаратная конфигурация, программные лицензии и подготовленное помещение соответствовали друг другу.

Почему выбрать RAYSCAN Symphony α+ 160 SM3D

Три направления на одной платформе: PAN, КЛКТ и ТРГ доступны без направления пациента в другой кабинет. Быстрый КЛКТ: 4,9 секунды удобны для детей и пациентов с трудностью фиксации. Выбор CEPH-технологии: Сканирующий и однокадровый датчики поддерживают разные сценарии. Эндодонтическая детализация: Воксель 70 мкм доступен в локальном поле. Сетевой рабочий процесс: RAYSCAN Web и DICOM упрощают совместную работу специалистов.

Для каких клиник подходит RAYSCAN Symphony α+ 160 SM3D

• Многопрофильные клиники с ортодонтией.
• Имплантологические и хирургические центры.
• Эндодонтические кабинеты, использующие локальный FOV.
• Клиники с большим потоком ТРГ.
• Цифровые стоматологии со сканированием моделей.
• Организации с DICOM-архивом.
